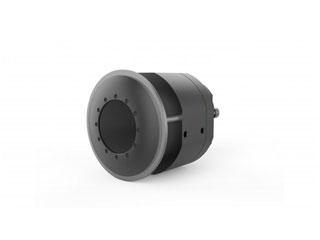

Mx-O-M7SB-336TS100 Module caméra thermique 336×256 45° IP66 IK10

Mx-O-M7SB-336TS100 : la caméra thermique 336×256 la plus robuste pour voir l’invisible, 24/7, par tous les temps

Le Mx-O-M7SB-336TS100 Module caméra thermique 336×256 45° IP66 IK10 de Mobotix (Module thermique S7x 336-T100) délivre une vision thermique précise et fiable pour la sécurité périmétrique, la détection d’intrusion et la surveillance industrielle. Avec son microbolomètre non refroidi, une sensibilité thermique typ. 50 mK (< 79 mK) et un champ de vision 45° × 35°, il révèle les écarts de température imperceptibles à l’œil nu. Son boîtier IP66 et IK10 garantit une résistance extrême de −40 à +65 °C, pour des performances constantes, jour et nuit.

Robustesse extrême et disponibilité permanente

Conçu pour les environnements exigeants, le Mx-O-M7SB-336TS100 affiche une protection IP66 contre la poussière et l’eau ainsi qu’un indice IK10 contre les chocs. Sa plage de température de fonctionnement de −40 à +65 °C assure une disponibilité permanente, même en conditions climatiques sévères. Idéal pour les sites exposés, ce module Mobotix fonctionne en continu, limitant les interruptions et sécurisant vos opérations 24/7 sans compromis sur la fiabilité ni la longévité.

Détails thermiques précis avec faible NETD

Sa résolution 336 × 256 pixels en format CIF (336 × 256) combinée à une sensibilité thermique typ. 50 mK (< 79 mK) met en évidence des écarts minimes de chaleur. Le microbolomètre non refroidi et la taille de pixel ≈ 17 µm améliorent la finesse des contours thermiques. Le champ de vision 45° × 35° couvre efficacement zones et façades, permettant une analyse fiable des scènes et une détection rapide des anomalies, même à faible contraste thermique.

Intégration fluide dans les architectures Mobotix

Le Module thermique S7x 336-T100 s’intègre harmonieusement aux solutions Mobotix, garantissant une mise en œuvre rapide et une exploitation intuitive. Sa fréquence d’images jusqu’à 9 images/s et sa plage spectrale infrarouge 7, 5 − 13, 5 µm optimisent la détection en sécurité périmétrique et maintenance prédictive. La conception compacte (58 × 42, 5 mm, 380 g) facilite l’intégration sur site, tout en maintenant une qualité d’image stable et exploitable dans les workflows vidéo existants.

Coût total de possession maîtrisé

La technologie à microbolomètre non refroidi réduit la maintenance, les coûts d’exploitation et les risques d’arrêt. Sans radiométrie, le module se concentre sur la détection de présence et l’analyse thermique relative, idéale pour la sécurité et la surveillance. La robustesse IP66, l’IK10 et l’efficacité énergétique, combinées à un format optimisé, garantissent une durée de vie élevée. Vous bénéficiez d’un investissement pérenne et d’une performance stable, même dans des environnements difficiles.

Description technique du Mx-O-M7SB-336TS100

Le Mx-O-M7SB-336TS100, également appelé Module thermique S7x 336-T100, est un module caméra thermique Mobotix offrant une résolution d’image de 336 × 256 pixels au format CIF (336 × 256). Il s’appuie sur un microbolomètre non refroidi à taille de pixel ≈ 17 µm, avec une sensibilité thermique (NETD) typ. 50 mK (< 79 mK), garantissant une perception fine des contrastes. Son champ de vision horizontal × vertical est de 45° × 35°, couvrant largement les zones critiques.

La plage spectrale infrarouge 7, 5 − 13, 5 µm assure une détection fiable dans la plupart des scénarios de sécurité et de surveillance technique. La fréquence d’images maximale est de jusqu’à 9 images/s, adaptée aux besoins réglementaires de l’imagerie thermique. Le module pèse 380 g et mesure 58 × 42, 5 mm. Il bénéficie d’un indice de protection IP66, IK10 et fonctionne de −40 à +65 °C. Radiométrie : sans radiométrie.

Autres informations importantes

• Marque et modèle: Mobotix Mx-O-M7SB-336TS100 (Module thermique S7x 336-T100)
• Résolution d’image: 336 × 256 pixels
• Format d’image: CIF (336 × 256)
• Champ de vision (horizontal × vertical): 45° × 35°
• Radiométrie: Sans radiométrie
• Type de détecteur: Microbolomètre non refroidi
• Sensibilité thermique (NETD): typ. 50 mK (< 79 mK)
• Plage spectrale infrarouge: 7, 5 − 13, 5 µm
• Taille de pixel (pitch): ≈ 17 µm
• Fréquence d’images maximale: Jusqu’à 9 images/s
• Dimensions (mm): 58 × 42, 5 mm
• Poids: 380 g
• Indice de protection: IP66, IK10
• Température de fonctionnement: −40 à +65 °C
• Sources: (, , , )

FAQ – Mx-O-M7SB-336TS100 Module caméra thermique 336×256 45° IP66 IK10

Qu’est-ce que le Mx-O-M7SB-336TS100 et à quoi sert-il ?

Le Mx-O-M7SB-336TS100 est un module caméra thermique Mobotix, aussi désigné Module thermique S7x 336-T100. Il capture le rayonnement infrarouge pour révéler des différences de chaleur invisibles à l’œil nu. Avec une résolution 336 × 256 et un champ de vision de 45° × 35°, il sert à la sécurité périmétrique, la détection d’intrusion, la surveillance d’équipements et la prévention des incidents, 24/7, quelles que soient les conditions météo.

Le module propose-t-il la mesure de température (radiométrie) ?

Non. Ce modèle est indiqué “Sans radiométrie”. Cela signifie qu’il n’est pas conçu pour fournir des valeurs de température absolues. Il excelle en revanche dans la détection de différences thermiques et l’analyse relative des scènes, ce qui est idéal pour la sécurité et la surveillance opérationnelle. Pour de la thermométrie précise, il convient d’opter pour une version radiométrique dédiée.

Le Mx-O-M7SB-336TS100 est-il adapté aux environnements difficiles ?

Oui. Il est certifié IP66 pour la protection contre la poussière et les jets d’eau et IK10 pour la résistance aux chocs. Sa plage de température de fonctionnement de −40 à +65 °C garantit un fonctionnement fiable dans des climats très froids ou chauds. Ces caractéristiques le rendent particulièrement adapté aux sites industriels, infrastructures critiques, périmètres extérieurs et environnements fortement exposés.

Quelle est la qualité d’image thermique et la sensibilité du capteur ?

La caméra thermique offre une résolution d’image de 336 × 256 pixels en format CIF (336 × 256). Grâce à un microbolomètre non refroidi avec une taille de pixel ≈ 17 µm et une sensibilité thermique (NETD) typ. 50 mK (< 79 mK), elle détecte des écarts thermiques très fins. Cette combinaison permet une visualisation claire des zones chaudes et froides, utile pour repérer des anomalies ou des intrusions.

Quel est le champ de vision et que couvre-t-il en pratique ?

Le champ de vision est de 45° × 35° (horizontal × vertical). Ce cadrage polyvalent convient à la surveillance de façades, d’entrées, de couloirs ou de sections de clôture, tout en offrant suffisamment de détails pour l’analyse. Il équilibre couverture et précision, ce qui facilite l’identification de variations thermiques dans des zones de taille moyenne sans nécessiter de recadrage constant.

À quelle fréquence d’images le module fonctionne-t-il ?

La fréquence d’images maximale est de jusqu’à 9 images/s. Ce débit est conforme aux exigences courantes en imagerie thermique de sécurité et permet une observation fluide des scènes. Il suffit pour détecter des mouvements, suivre des variations thermiques et déclencher des alertes pertinentes, tout en respectant les contraintes réglementaires d’exportation liées aux caméras thermiques.

Ce module est-il simple à installer sur une solution Mobotix existante ?

Oui. Le Module thermique S7x 336-T100 est conçu pour s’intégrer aux écosystèmes Mobotix. Sa compacité (58 × 42, 5 mm) et son poids de 380 g facilitent l’installation. L’intégration logicielle s’effectue dans la continuité des flux et outils Mobotix, réduisant le temps de déploiement. Vous bénéficiez d’une mise en service rapide et d’une exploitable cohérente avec vos pratiques opérationnelles existantes.

Quelle est la plage spectrale couverte et pourquoi est-ce important ?

La plage spectrale infrarouge est de 7, 5 − 13, 5 µm. Cette bande de longueurs d’onde capte efficacement le rayonnement thermique émis par les objets et les surfaces, indépendamment de l’éclairage visible. Cela permet une surveillance fiable de nuit, dans la fumée légère, le brouillard ou la poussière. Elle convient à de nombreux scénarios industriels et de sécurité où la lumière visible est insuffisante.

Qu’apporte le microbolomètre non refroidi en termes de maintenance ?

Le microbolomètre non refroidi élimine les éléments de refroidissement complexes. Cela réduit la consommation, simplifie l’architecture interne et diminue les coûts de maintenance et les risques de panne. Vous obtenez une stabilité opérationnelle, une mise en route rapide et un coût total de possession maîtrisé, sans compromettre la sensibilité thermique ni la qualité de détection pour les usages de sécurité et de surveillance.

Quelles dimensions et protections mécaniques présente l’appareil ?

Le module mesure 58 × 42, 5 mm et pèse 380 g, ce qui facilite sa mise en place dans des environnements contraints. Il bénéficie d’un indice IP66, garantissant l’étanchéité à la poussière et aux jets d’eau, et d’une résistance IK10 contre les chocs. Ces protections assurent la durabilité et la fiabilité du système, même dans des sites exposés aux intempéries ou aux risques d’impact.
