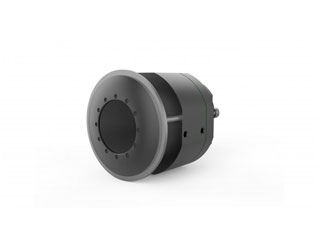

Mx-O-M7SB-640RS150 Module caméra thermique radiométrique 640×480

Mx-O-M7SB-640RS150 : la caméra thermique radiométrique 640×480 qui mesure et sécurise avec une précision professionnelle

Le module Mx-O-M7SB-640RS150 Mobotix, aussi appelé Module thermique S7x 640‑R150, associe une radiométrie calibrée à une résolution 640×480 pour détecter, mesurer et documenter les écarts thermiques avec fiabilité. Sa sensibilité thermique typ. 50 mK révèle les détails invisibles à l’œil nu, tandis que sa plage de mesure de -40 à 550 °C couvre les applications critiques. Robuste (IP66, IK10 selon configuration) et opérationnel de -40 à +65 °C, il s’intègre facilement grâce à son format compact. Optimisez la sécurité, la maintenance prédictive et la qualité industrielle avec une précision constante.

Mesure radiométrique calibrée et fiable

Le Mx-O-M7SB-640RS150 est un module thermique radiométrique (capteur calibré) conçu pour fournir des températures fiables et traçables. Sa plage de température mesurable de -40 à 550 °C permet de couvrir la plupart des scénarios industriels, tertiaires et d’infrastructures. En maintenance prédictive, il détecte précocement les échauffements anormaux sur équipements, tableaux électriques et process. En sécurité, il contribue à l’alerte incendie précoce et à la surveillance de zones sensibles, tout en assurant une répétabilité des mesures indispensable aux rapports et audits.

Haute résolution 640×480 et sensibilité de pointe

Avec une résolution thermique maximale de 640 × 480 pixels, le Module thermique S7x 640‑R150 fournit des images détaillées facilitant l’analyse. Sa sensibilité thermique (NETD) typ. 50 mK, < 79 mK, révèle des variations de température très fines, utiles pour repérer les défauts d’isolation, fuites, surchauffes de composants et non‑conformités. L’angle de champ 30° × 26° équilibre portée et cadrage, tandis que la fréquence d’images de 9 images/s garantit une visualisation fluide des scènes, même dans des environnements dynamiques.

Robustesse IP66/IK10 et fonctionnement étendu

Conçu pour durer, ce module Mobotix affiche un indice de protection IP66 et IK10 (selon configuration), résistant aux intempéries, poussières et chocs. Il fonctionne de -40 à +65 °C, assurant des performances stables dans les climats extrêmes ou chambres froides. Le boîtier Noir (variante radiométrique) s’intègre discrètement sur site. Cette robustesse élargit les cas d’usage : sites industriels, énergie, transport, agroalimentaire, logistique extérieure et zones critiques, avec une disponibilité accrue et un coût total de possession optimisé.

Intégration fluide et format compact

Le Mx-O-M7SB-640RS150 s’intègre aisément dans les architectures Mobotix S7x, avec un flux thermique à 9 images/s et une optique 30° × 26° adaptée aux scènes courantes. Son format de 148 × 98 × 90 mm et son poids de 380 g simplifient la pose en façade, mât ou boîtier technique. La plage spectrale infrarouge de 7, 5 à 13, 5 µm assure une compatibilité avec la plupart des scénarios d’imagerie thermique, pour une mise en service rapide et maîtrisée.

Description technique

Le Mx-O-M7SB-640RS150 (Module thermique S7x 640‑R150 Mobotix) est un capteur thermique radiométrique (capteur calibré) offrant une résolution thermique maximale de 640 × 480 pixels. Son angle de champ de 30° × 26° convient aux diagnostics de précision et à la surveillance ciblée. La sensibilité thermique (NETD) est typ. 50 mK, < 79 mK, pour détecter les écarts subtils. La plage spectrale infrarouge couvre 7, 5 à 13, 5 µm, optimisée pour les applications de radiométrie.

La plage de température mesurable s’étend de -40 à 550 °C, avec une fréquence d’images thermique de 9 images/s. Le module mesure 148 × 98 × 90 mm et pèse 380 g, facilitant l’installation. Il affiche les indices IP66 et IK10 (selon configuration) et fonctionne de -40 à +65 °C. La variante radiométrique est fournie en boîtier Noir. Ces caractéristiques assurent une performance fiable en environnements exigeants, de l’industrie aux infrastructures critiques.

Autres informations importantes

Le Mx-O-M7SB-640RS150 optimise les opérations de maintenance conditionnelle, l’analyse de procédés et la prévention des risques grâce à sa radiométrie calibrée. Il s’insère naturellement dans les écosystèmes Mobotix, avec une gestion centralisée des flux et des alertes. La robustesse IP66/IK10 (selon configuration) et le large intervalle thermique d’usage garantissent la continuité de service. Son format compact réduit les contraintes d’intégration, tandis que la résolution 640×480 et la NETD typ. 50 mK assurent une précision de mesure et une interprétabilité élevées.

FAQ

Ce qu’est le Mx-O-M7SB-640RS150 et à quoi sert-il ?

Le Mx-O-M7SB-640RS150 est un module caméra thermique radiométrique 640×480 de Mobotix (Module thermique S7x 640‑R150). Il mesure la température de -40 à 550 °C avec un capteur calibré et fournit des images thermiques détaillées pour la maintenance prédictive, la sécurité, le contrôle qualité et la surveillance d’infrastructures. Sa précision et sa robustesse conviennent aux environnements exigeants.

Quelle est la précision de détection des écarts thermiques ?

La sensibilité thermique (NETD) est typ. 50 mK, < 79 mK, ce qui signifie que le module distingue de très faibles différences de température, utiles pour repérer des anomalies précoces. La combinaison d’une résolution 640 × 480 et d’une optique 30° × 26° améliore la lisibilité des scènes, pour des diagnostics fiables, reproductibles et exploitables dans les rapports de maintenance et d’audit.

Ce module est-il adapté aux environnements difficiles ?

Oui. Le Mx-O-M7SB-640RS150 est conçu pour les conditions sévères avec IP66 et IK10 (selon configuration), résistant aux intempéries, poussières et chocs. Sa température de fonctionnement de -40 à +65 °C garantit la continuité de service par grand froid comme en milieu chaud. Son boîtier Noir (variante radiométrique) s’intègre discrètement sur sites industriels et infrastructures critiques.

Quel est le champ de vision et la fluidité de l’image thermique ?

L’angle de champ est de 30° × 26°, un compromis idéal entre portée et cadrage de détails. La fréquence d’images thermique est de 9 images/s, suffisante pour la majorité des applications de surveillance et d’analyse, tout en limitant la bande passante. Cette combinaison facilite l’identification rapide des anomalies thermiques en exploitation quotidienne.

Quelles sont les dimensions et le poids pour l’installation ?

Le module mesure 148 × 98 × 90 mm et pèse 380 g. Ce format compact et léger permet une installation flexible sur murs, mâts ou boîtiers, y compris dans des espaces restreints. Il s’intègre aisément aux solutions Mobotix S7x, réduisant le temps de déploiement et simplifiant la maintenance tout au long du cycle de vie du système.

Dans quelle plage spectrale le capteur fonctionne-t-il ?

La plage spectrale infrarouge couverte par le Mx-O-M7SB-640RS150 est de 7, 5 à 13, 5 µm. Cette bande est optimale pour l’imagerie thermique générale et la radiométrie, car elle capte efficacement le rayonnement thermique des objets dans la plupart des environnements industriels, tertiaires et extérieurs. Elle favorise des mesures stables, cohérentes et comparables dans le temps.

Peut-il mesurer des températures très basses et très élevées ?

Oui. Le module mesure de -40 à 550 °C, couvrant les équipements frigorifiques, chambres froides, réseaux de vapeur, moteurs, armoires électriques et process thermiques. Cette large plage de mesure permet de mutualiser les usages avec un seul capteur, d’un site à l’autre, en limitant les investissements supplémentaires tout en améliorant la fiabilité des contrôles.

Comment s’intègre-t-il à une architecture Mobotix existante ?

Le Mx-O-M7SB-640RS150 (Module thermique S7x 640‑R150) s’insère dans l’écosystème Mobotix S7x et bénéficie des outils de gestion, d’alerte et d’enregistrement de la marque. Son flux thermique à 9 images/s facilite la transmission et l’analyse. La calibration radiométrique assure la cohérence des mesures entre plusieurs modules, améliorant la corrélation des données sur l’ensemble du site.

Quel est l’intérêt de la robustesse IP66 et IK10 ?

L’indice IP66 protège contre la poussière et les jets puissants d’eau, essentiel en extérieur ou en milieux industriels. L’IK10 (selon configuration) apporte une résistance aux chocs. Combinés, ils réduisent les interruptions de service et les coûts de maintenance. Vous obtenez un fonctionnement sûr et durable, même dans des sites à fortes contraintes mécaniques et climatiques.

Quelles sont les conditions d’exploitation et l’aspect du boîtier ?

Le module fonctionne de -40 à +65 °C, garantissant une disponibilité élevée en environnements extrêmes. Il est proposé en boîtier Noir (variante radiométrique), discret et professionnel. Cette finition, associée au format 148 × 98 × 90 mm et au poids de 380 g, facilite l’intégration esthétique et technique sur une grande variété d’installations.
