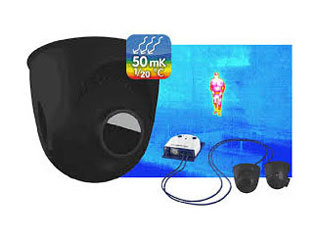

Mx-O-SMA-TP-R079-b module thermique TR 45° pour S15/S16 50 mK

Mx-O-SMA-TP-R079-b : captez l’invisible avec une précision de 50 mK et un angle 45° pour S15/S16

Boostez la sûreté et l’efficacité de vos installations avec le Mx-O-SMA-TP-R079-b module thermique TR 45° pour S15/S16 50 mK de Mobotix. Conçu pour la détection précoce d’anomalies thermiques, il fournit des images radiométriques fiables, même dans les environnements difficiles. Grâce à son objectif germanium B079 (45°/32°), sa résolution de 336 × 252 pixels et sa sensibilité de type 50 mK, vous identifiez plus vite les risques et gagnez en réactivité. Robuste (IP66), économe (1,5 W) et compatible S15D/S16, il s’intègre simplement et durablement.

Précision radiométrique pour décisions rapides

Le Mx-O-SMA-TP-R079-b offre une sensibilité thermique (NETD) typ. 50 mK (≈ 0,05 °C), idéale pour repérer de très faibles écarts de température. Sa plage de mesure radiométrique étendue de -40 à +550 °C permet de surveiller aussi bien le froid industriel que les équipements chauffants. Le capteur microbolomètre non refroidi assure une stabilité remarquable sans maintenance lourde. Couplé à une fréquence d’images de 9 images/s, vous obtenez des données exploitables pour des alertes fiables et des interventions ciblées.

Couverture 45°/32° et définition utile 336 × 252

Son objectif en germanium B079 équivalent délivre un angle de vue horizontal de 45° et vertical de 32°, parfait pour couvrir des zones critiques sans multiplier les points de pose. La résolution thermique de 336 × 252 pixels et le pas de pixel de 0,017 mm (17 µm) maximisent la lisibilité des signatures thermiques. Vous distinguez les détails pertinents, améliorez les diagnostics en temps réel et optimisez vos scénarios d’analytique et de levée de doute.

Robuste, étanche et endurant (IP66)

Conçu pour durer, ce module thermique TR bénéficie d’un boîtier en PBT (plastique renforcé) et d’un indice de protection IP66. Il fonctionne sans faiblir de -30 à +60 °C, résistant aux intempéries, à la poussière et aux environnements industriels exigeants. Sa consommation électrique typique de seulement 1,5 W par module thermique réduit la charge énergétique tout en garantissant une surveillance continue et fiable, 24h/24 et 7j/7, quelles que soient les conditions.

Intégration simple S15D/S16 et installation flexible

Totalement compatible avec les plateformes Mobotix S15D et S16, le Mx-O-SMA-TP-R079-b s’intègre rapidement à vos architectures existantes. Le câble capteur inclus de 2 m facilite la pose et le positionnement optimal du module thermique. La finition noire et le format PTMount-Thermal TR pour S16 / S15, 50 mK, B079 (45 °), noir assurent une installation discrète, esthétique et robuste, tout en minimisant les interruptions de service et les coûts de déploiement.

Description technique

Le Mx-O-SMA-TP-R079-b module thermique TR 45° pour S15/S16 50 mK s’appuie sur un microbolomètre non refroidi, sensible dans la plage spectrale 7, 5 à 13, 5 µm. Il fournit des mesures radiométriques fiables de -40 à +550 °C, avec une sensibilité thermique (NETD) typ. 50 mK, pour détecter les écarts infimes. L’optique en germanium B079 équivalent (HFOV 45°, VFOV 32°) et la résolution 336 × 252 pixels avec pas de pixel 0, 017 mm (17 µm) optimisent la précision.

La fréquence d’images maximale de 9 images/s convient aux surveillances continues et aux alertes en temps réel. Construit en PBT (plastique renforcé) et certifié IP66, il résiste aux intempéries et opère de -30 à +60 °C. La consommation typique est de 1, 5 W par module thermique. Inclus, un câble capteur de 2 m offre une pose flexible. Le module est compatible avec les systèmes Mobotix S15D et S16 pour une intégration plug-and-play.

Autres informations importantes

Produit Mobotix de type PTMount-Thermal TR pour S16 / S15, 50 mK, B079 (45 °), noir. Référence: Mx-O-SMA-TP-R079-b, aussi nommé module thermique TR 45° pour S15/S16 50 mK.

• Type de capteur : Microbolomètre non refroidi
• Plage spectrale : 7, 5 à 13, 5 µm
• Sensibilité thermique (NETD) : Typ. 50 mK (
• Résolution du capteur thermique : 336 × 252 pixels
• Pas de pixel : 0, 017 mm (17 µm)
• Fréquence d’images maximale : 9 images/s
• Plage de mesure de température (radiométrie) : -40 à +550 °C
• Objectif : Germanium B079 équivalent, angle de vue horizontal 45°, angle de vue vertical 32°
• Plage de température de fonctionnement : -30 à +60 °C
• Indice de protection : IP66
• Longueur du câble capteur inclus : 2 m
• Consommation électrique typique : 1, 5 W par module thermique
• Compatibilité : S15D, S16
• Matériau du boîtier : PBT (plastique renforcé)

FAQ

Qu’est-ce que le Mx-O-SMA-TP-R079-b et dans quel cas l’utiliser ?

Le Mx-O-SMA-TP-R079-b module thermique TR 45° pour S15/S16 50 mK est un module thermique radiométrique Mobotix destiné à la détection d’écarts de température et à la surveillance préventive. Il mesure avec précision dans la plage -40 à +550 °C et offre une sensibilité typ. 50 mK. Idéal pour la maintenance prédictive, la sûreté périmétrique, la détection d’incendie naissant ou la surveillance de processus industriels.

Avec quels systèmes est-il compatible ?

Ce module est spécifiquement conçu pour les systèmes Mobotix S15D et S16. Son format PTMount-Thermal TR pour S16 / S15, 50 mK, B079 (45 °), noir assure une intégration mécanique et logicielle fluide. Il se connecte via le câble capteur de 2 m inclus, permettant une installation flexible. Aucune passerelle propriétaire supplémentaire n’est nécessaire pour la radiométrie et l’exploitation des alarmes thermiques.

Que signifie une sensibilité thermique de 50 mK (NETD) ?

Une sensibilité de 50 mK (≈ 0,05 °C) indique la capacité du capteur à discerner des différences thermiques très fines. Concrètement, l’appareil peut distinguer des variations de l’ordre du centième de degré, ce qui est crucial pour détecter des surchauffes naissantes, des fuites d’isolation ou des dérives de process. Cette NETD, combinée à la radiométrie, améliore la qualité des alertes et la précision des diagnostics.

Quel angle de vue propose l’objectif B079 et pour quels usages ?

L’objectif en germanium B079 équivalent offre 45° à l’horizontal et 32° à la verticale. Cet angle médian est idéal pour surveiller des zones étendues tout en conservant une densité de pixels suffisante sur la cible. Il convient aux quais logistiques, lignes de production, couloirs techniques, ou périmètres extérieurs où l’on recherche un équilibre entre couverture et précision des mesures thermiques.

Peut-on l’utiliser en extérieur et dans des environnements difficiles ?

Oui. Le module est certifié IP66, gage d’étanchéité à la poussière et aux jets d’eau, et fonctionne de -30 à +60 °C. Son boîtier en PBT (plastique renforcé) résiste aux chocs et aux contraintes climatiques. Que ce soit en site industriel, en infrastructure critique ou en extérieur non abrité, il maintient ses performances de mesure et d’imagerie thermique sur le long terme.

Quelle est la fréquence d’images et son impact sur la surveillance ?

La fréquence d’images maximale est de 9 images/s, parfaitement adaptée à la plupart des scénarios de surveillance thermique. Elle permet une observation fluide des variations de température, tout en maîtrisant la consommation énergétique et la bande passante. Ce débit convient à la détection d’anomalies progressives, à la confirmation d’alarme et à la documentation d’événements pour l’analyse postérieure.

Comment se déroule l’installation et la connexion du capteur ?

L’installation est simple: le module se monte sur les systèmes S15D ou S16 avec le format PTMount-Thermal TR. Le câble capteur de 2 m inclus facilite le positionnement optimal du module par rapport au boîtier principal. Une fois raccordé, la configuration logicielle permet d’activer la radiométrie, de définir des zones et seuils d’alarme, et d’optimiser l’affichage selon l’application.

Quelle est la consommation électrique et l’impact sur mon infrastructure ?

La consommation électrique typique est de 1, 5 W par module thermique, ce qui est très faible. Cela réduit l’empreinte énergétique, facilite l’alimentation sur des sites isolés et limite la chauffe interne. Cette sobriété permet d’intégrer plusieurs modules dans une même infrastructure tout en conservant une excellente disponibilité et des coûts d’exploitation maîtrisés.

Quelle résolution et quel pas de pixel pour l’analyse ?

La résolution thermique est de 336 × 252 pixels avec un pas de pixel de 0, 017 mm (17 µm). Cette combinaison assure un bon niveau de détail pour repérer des points chauds, tracer des gradients et réaliser des mesures fiables. Associée à la sensibilité de 50 mK, elle offre un compromis optimal entre champ de vision, précision des mesures et performance d’analyse.

Dans quelle plage spectrale opère ce module ?

Le capteur microbolomètre non refroidi opère dans la plage spectrale 7, 5 à 13, 5 µm, typique de l’infrarouge lointain (LWIR). Cette bande est idéale pour l’imagerie thermique passive, la détection d’émission de corps noirs et la surveillance d’équipements. Elle garantit des mesures stables sans éclairage additionnel, de jour comme de nuit, quelles que soient les conditions de luminosité.

Quelles informations clés dois-je retenir avant l’achat ?

Retenez la compatibilité S15D/S16, l’IP66, la plage thermique de -40 à +550 °C, la fréquence de 9 images/s, l’optique B079 (45°/32°), la résolution 336 × 252, le pas de 17 µm, la sensibilité de 50 mK, le câble 2 m et la consommation de 1, 5 W. Si ces critères répondent à vos besoins, le Mx-O-SMA-TP-R079-b est un choix sûr et durable.
