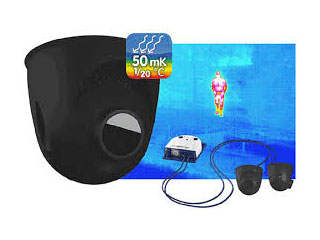

Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir

Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir — détectez l’invisible avec précision et fiabilité

Boostez la sûreté et la maintenance prédictive avec le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir. Sa sensibilité thermique typique de 50 mK révèle les écarts de température imperceptibles, même à longue distance, tandis que son objectif L135 étroit isole précisément votre zone d’intérêt. Préassemblé et livré avec un câble capteur de 2 m, il s’installe vite et fonctionne en continu avec une faible consommation. Un choix robuste IP66 pour des images thermiques exploitables, radiométriques et évolutives.

Précision thermique de référence

Avec une sensibilité thermique (NETD) typique de 50 mK (< 79 mK), le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir met en évidence de très faibles écarts de température. Vous repérez plus tôt les échauffements anormaux, fuites thermiques ou points chauds, même dans des environnements complexes. Résultat: diagnostics plus fiables, interventions plus rapides et sécurité renforcée, de la surveillance périmétrique à la maintenance d’actifs critiques, quelles que soient les conditions d’éclairage.

Vision longue portée et cadrage précis

L’objectif germanium L135 (équivalent 135 mm, longueur focale réelle 19 mm) offre un angle de vue étroit de 17°×13°. Cette couverture ciblée réduit l’arrière-plan superflu et augmente la densité de pixels sur la zone d’intérêt. Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir excelle pour observer des points distants, des lignes de clôture ou des équipements élevés, tout en conservant des contours thermiques nets pour une interprétation plus sûre.

Robuste, prêt pour l’extérieur

Classé IP66, ce module thermique résiste à la poussière et aux jets d’eau, avec une plage de température de fonctionnement de -30 à +60 °C. Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir fonctionne de manière fiable dans des environnements exigeants, qu’il s’agisse de sites industriels, d’infrastructures critiques ou de périmètres extérieurs. Sa construction éprouvée protège le microbolomètre non refroidi afin d’assurer des mesures radiométriques stables au quotidien.

Qualité d’image optimisée et évolutive

Le capteur 336 × 252 px avec pas de pixel de 17 µm fournit des images thermiques précises jusqu’à 9 images/s. Grâce à la mise à l’échelle jusqu’à 6 MP, le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir s’intègre dans des interfaces haute résolution tout en conservant l’information thermique. Vous bénéficiez d’analyses fines, d’annotations et d’archives claires, sans perdre la cohérence opérationnelle entre flux thermiques et systèmes vidéos existants.

Installation simple et consommation maîtrisée

Livré pré-assemblé avec un câble de connexion capteur de 2 m, ce module thermique facilite la mise en service. Sa consommation typique d’environ ≈ 1,5 W par module thermique contribue à un coût d’exploitation réduit et à une meilleure fiabilité du système. Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir est idéal pour les déploiements multi-points où économie d’énergie, compacité et efficacité sont déterminantes.

Description technique du Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir

Le Mx-O-SMA-TP-T237-b associe un capteur microbolomètre non refroidi à un objectif germanium L135 (équivalent 135 mm; 19 mm réels) pour une observation thermique ciblée. Le capteur 336 × 252 px, avec pas de pixel de 17 µm, délivre jusqu’à 9 images/s, dans la plage spectrale infrarouge de 7,5 à 13,5 µm. La sensibilité thermique (NETD) typique de 50 mK (< 79 mK) permet d’identifier des gradients fins et constantes thermiques subtiles.

La plage de mesure radiométrique s’étend de -40 à +550 °C, tandis que l’indice IP66 et la plage de température de fonctionnement de -30 à +60 °C garantissent une fiabilité terrain. Le module est livré pré-assemblé, câble capteur 2 m inclus. La consommation typique est d’environ ≈ 1,5 W. Les images 336×252 px peuvent être mises à l’échelle jusqu’à 6 MP. Dimensions: longueur 77,9 mm; diamètre 62,9 mm. Masse: 330 g (sans câble).

• Technologie du capteur: Microbolomètre non refroidi
• Sensibilité thermique (NETD): Typ. 50 mK; < 79 mK
• Plage spectrale infrarouge: 7,5 à 13,5 µm
• Résolution du capteur: 336 × 252 px
• Pas de pixel: 17 µm
• Fréquence d’images maximale: 9 images/s
• Objectif (type et équivalent 35 mm): Objectif germanium L135 (équivalent 135 mm) — longueur focale réelle 19 mm
• Angle de vue horizontal: 17 °
• Angle de vue vertical: 13 °
• Plage de mesure radiométrique: -40 à +550 °C
• Plage de température de fonctionnement: -30 à +60 °C
• Indice de protection: IP66
• Longueur du câble capteur fourni: 2 m
• Consommation électrique typique: ≈ 1, 5 W par module thermique
• Possibilité d’upscaling de l’image: Images thermiques 336×252 px (mise à l’échelle jusqu’à 6 MP possible)
• Dimensions (approx.): Longueur 77, 9 mm; diamètre 62, 9 mm
• Masse (approx.): 330 g (sans câble)

Autres informations importantes

Mobotix PT Mount avec MX-SM-Thermal-L135 S15D module Sensor thermique L135, pré-assemblé, câble de connexion 2 m inclus, Noir. Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir s’adresse aux applications industrielles, périmétriques et de sûreté où la radiométrie et la stabilité environnementale sont essentielles. Son angle étroit facilite l’identification de zones spécifiques, tandis que la mise à l’échelle jusqu’à 6 MP simplifie l’intégration logicielle, l’archivage et la visualisation sur des écrans haute résolution.

FAQ — Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir

À quoi sert le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir ?

Ce module sert à la détection thermique précise et à la mesure radiométrique de -40 à +550 °C. Grâce à sa sensibilité de 50 mK et à son objectif L135 étroit, il révèle des anomalies invisibles à l’œil nu: échauffements, fuites thermiques, points chauds. Il convient à la surveillance périmétrique, à la maintenance prédictive et au contrôle de procédés, en extérieur comme en intérieur, grâce à son indice IP66.

Que signifie une sensibilité thermique typique de 50 mK pour mes usages ?

Une NETD de 50 mK signifie que le module distingue de très faibles différences de température, améliorant la détection précoce et la fiabilité du diagnostic. Par exemple, un léger écart sur un tableau électrique ou un roulement peut être identifié avant la panne. Cette finesse de lecture réduit les faux négatifs et renforce la confiance dans vos décisions d’intervention ou d’alerte.

Peut-on utiliser ce module thermique en extérieur toute l’année ?

Oui. Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir est certifié IP66 et fonctionne de -30 à +60 °C. Il résiste à la poussière et aux jets d’eau, supporte des conditions climatiques variées et garde des mesures radiométriques stables. Il est donc adapté aux sites exposés, aux infrastructures critiques et aux environnements industriels exigeants, avec une fiabilité quotidienne.

Comment interpréter la résolution 336 × 252 px et la mise à l’échelle jusqu’à 6 MP ?

La résolution native de 336×252 px est optimisée pour l’imagerie thermique et la radiométrie. La mise à l’échelle jusqu’à 6 MP conserve l’information thermique tout en facilitant l’affichage et l’intégration dans des interfaces haute résolution. Vous profitez de flux plus confortables à analyser ou annoter, sans prétendre créer de nouveaux détails thermiques au-delà de la résolution du capteur.

L’objectif L135 convient-il à la longue portée et aux zones étroites ?

Oui. L’objectif germanium L135 (équivalent 135 mm; 19 mm réels) offre un angle de vue resserré de 17°×13°, idéal pour des cibles éloignées, des couloirs, clôtures ou points techniques spécifiques. En concentrant les pixels sur une zone réduite, on augmente la précision de mesure locale et on réduit les interférences du fond, ce qui est précieux pour la surveillance ciblée.

Quelle est la fréquence d’images et à quoi sert-elle en thermique ?

La fréquence maximale est de 9 images/s. En thermique, cette cadence est suffisante pour la majorité des scénarios: surveillance, détection de points chauds, suivi de tendance. Elle limite aussi le volume de données et facilite l’archivage. Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir privilégie la stabilité radiométrique et l’efficacité d’analyse plutôt que la très haute cadence.

Qu’en est-il de l’alimentation et de la consommation énergétique ?

La consommation électrique typique est d’environ ≈ 1,5 W par module thermique, ce qui est très faible pour ce niveau de performance. Cela simplifie la conception énergétique globale de votre système. Vérifiez le budget d’alimentation de votre installation hôte et le câblage afin d’assurer une marge suffisante, notamment si vous déployez plusieurs modules thermiques simultanément.

Le module est-il livré prêt à installer et quel est le câble fourni ?

Oui. Il est pré-assemblé et livré avec un câble capteur de 2 m, ce qui accélère la mise en service et minimise les erreurs d’installation. Cette longueur couvre la plupart des configurations proches du point d’intégration. Si vous devez dépasser 2 m, consultez la documentation du fabricant pour les recommandations de rallonge et le maintien des performances radiométriques.

Quelle plage spectrale et quelle radiométrie sont prises en charge ?

Le module couvre la bande infrarouge de 7,5 à 13,5 µm, idéale pour l’observation thermique d’objets et surfaces. La plage de mesure radiométrique s’étend de -40 à +550 °C, ce qui couvre les inspections de froid comme les équipements fortement chauffants. Vous pouvez définir des seuils d’alarme adaptés à vos processus pour automatiser la détection d’anomalies thermiques.

Quelles sont les dimensions et le poids pour la planification mécanique ?

Le Mx-O-SMA-TP-T237-b Module thermique L135 PT Mount 50 mK noir mesure environ 77,9 mm en longueur pour 62,9 mm de diamètre, et pèse environ 330 g (sans câble). Ces dimensions compactes simplifient l’intégration sur des supports existants. Prévoyez néanmoins une ventilation appropriée et des dégagements suffisants autour de l’optique pour éviter toute obstruction du champ de vision 17°×13°.

En quoi le microbolomètre non refroidi est-il avantageux ?

Le microbolomètre non refroidi offre une excellente fiabilité sans les contraintes d’un système de refroidissement actif. Il réduit la complexité, la consommation et les besoins de maintenance, tout en assurant une sensibilité de 50 mK. Couplé à l’indice IP66 et à la plage de fonctionnement -30 à +60 °C, il garantit une exploitation durable en environnements variés, avec des mesures radiométriques stables au quotidien.
