Mx-O-SMA-TS-T079 module capteur thermique radiométrique 336×252

Mx-O-SMA-TS-T079 : capteur thermique radiométrique 336×252 pour détecter plus tôt, agir plus vite et réduire les risques

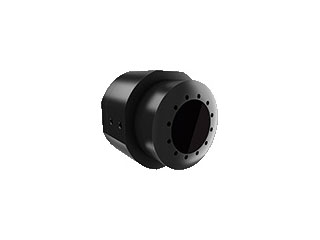

Le Mx-O-SMA-TS-T079 est un module capteur thermique radiométrique 336×252 conçu pour une surveillance précise et fiable, même dans l’obscurité totale ou à travers la fumée légère. Basé sur la technologie Mobotix MX-SM-Thermal-L43 S15D (Sensor thermique L43), il mesure les températures de −40 à +550 °C avec une grande finesse (NETD typ. 50 mK). Son objectif en germanium B079 (focale 7,9 mm) offre un champ de vision équilibré (45°/32°) pour sécuriser vos sites, prévenir les pannes et optimiser la maintenance prédictive.

Radiométrie calibrée −40 à +550 °C

Bénéficiez d’une radiométrie calibrée (TR) pour des mesures de température fiables sur une large plage de −40 à +550 °C. Cette précision permet de détecter très tôt les surchauffes, dérives thermiques et points chauds invisibles à l’œil nu. Idéal pour l’industrie, l’énergie, les data centers ou la prévention incendie, le Mx-O-SMA-TS-T079 transforme chaque pixel (336×252) en source de données exploitable pour l’alerte, le diagnostic et la maintenance prédictive exigeante.

Haute sensibilité thermique (NETD typ. 50 mK)

Grâce à un microbolomètre non refroidi à NETD typ. 50 mK, ce module détecte des différences de température très subtiles. Vous gagnez en finesse d’analyse, notamment pour repérer des faiblesses d’isolation, des frottements mécaniques anormaux ou des risques d’échauffement électrique. Le taux d’images jusqu’à 9 i/s et la stabilité de mesure apportent un suivi fluide et pertinent, même en environnement difficile et dans une plage spectrale infrarouge de 7,5 à 13,5 µm.

Champ de vision optimisé et optique germanium B079

L’objectif en germanium B079, focale 7,9 mm, offre 45° à l’horizontal et 32° à la verticale pour couvrir efficacement zones critiques et lignes de process. La résolution thermique 336×252 pixels (extensible jusqu’à 6 MP) s’intègre aux systèmes Mobotix pour combiner détail d’analyse et contexte visuel. Résultat: une identification plus rapide des anomalies et une documentation précise des incidents thermiques, sans multiplier les capteurs ou complexifier votre architecture de sécurité.

Robustesse IP66 et large plage de fonctionnement

Conçu pour durer, le Mx-O-SMA-TS-T079 dispose d’un boîtier en aluminium anodisé noir (IP66) et fonctionne de −30 à +60 °C. Il résiste aux poussières, aux jets d’eau et aux environnements exigeants, en intérieur comme en extérieur. Sa stabilité et sa fiabilité assurent une surveillance 24/7, limitant les interventions de maintenance. Vous déployez une solution thermique pérenne, opérationnelle quelles que soient les conditions météorologiques ou industrielles.

Intégration simple avec MOBOTIX S15D et déploiement flexible

Compatible avec Mobotix MX-SM-Thermal-L43 S15D (Sensor thermique L43), le module se relie au boîtier principal via un câble capteur MOBOTIX jusqu’à 3 m. Le format compact (140 × 175 × 135 mm) et le poids de 0,65 kg facilitent l’installation au plus près des zones critiques. Vous bénéficiez d’une intégration fluide au système vidéo existant, d’un paramétrage unifié et d’alertes intelligentes, sans lourds travaux ni refonte de votre infrastructure.

Description technique détaillée du Mx-O-SMA-TS-T079

Le Mx-O-SMA-TS-T079 est un module capteur thermique radiométrique 336×252 basé sur un microbolomètre non refroidi. Sa sensibilité thermique (NETD) typique de 50 mK et sa plage spectrale infrarouge de 7,5 à 13,5 µm assurent une détection fine des variations thermiques. L’optique en germanium B079, focale 7,9 mm, propose un angle de vue horizontal de 45° et vertical de 32°. La fréquence d’images atteint 9 images/s pour un suivi fluide et économe en bande passante.

La radiométrie calibrée (TR) couvre de −40 à +550 °C, avec un pas de pixel de 0,017 mm (17 µm). Le module opère de −30 à +60 °C et bénéficie d’un indice de protection IP66. Son boîtier en aluminium anodisé noir garantit robustesse et durabilité. Connexion au boîtier principal via câble capteur MOBOTIX (longueur maximale 3 m). Dimensions: 140 × 175 × 135 mm. Poids: 0,65 kg. Résolution thermique: 336 × 252 pixels (extensible jusqu’à 6 MP).

Autres informations importantes

Le Mx-O-SMA-TS-T079, dérivé du Mobotix MX-SM-Thermal-L43 S15D (Sensor thermique L43), combine une optique germanium B079 7,9 mm et une radiométrie calibrée pour des applications industrielles, infrastructures critiques et sécurité périmétrique. La cadence 9 i/s facilite l’export international tout en préservant la pertinence opérationnelle. L’extension jusqu’à 6 MP s’entend dans l’écosystème Mobotix pour offrir un contexte visuel élargi et une corrélation image/mesure. Sa construction IP66 et son câble capteur 3 m simplifient les déploiements exigeants.

FAQ

Qu’est-ce que le Mx-O-SMA-TS-T079 et à quels usages convient-il ?

Le Mx-O-SMA-TS-T079 est un module capteur thermique radiométrique 336×252 basé sur un microbolomètre non refroidi. Il convient à la détection de points chauds, à la maintenance prédictive, à la prévention incendie, au contrôle de process et à la surveillance périmétrique. Sa radiométrie calibrée de −40 à +550 °C et son NETD typ. 50 mK offrent des mesures fiables pour l’industrie, l’énergie, les data centers et les infrastructures critiques.

Quelle est la précision et la sensibilité du module pour la détection d’anomalies ?

Le module affiche une sensibilité thermique (NETD) typique de 50 mK, ce qui permet de distinguer de très faibles écarts de température. Combinée à une radiométrie calibrée TR sur une plage de −40 à +550 °C, cette performance assure une détection précoce des anomalies. Vous pouvez identifier des dérives thermiques, défauts d’isolation, échauffements mécaniques ou électriques, et déclencher des alertes pertinentes, limitant les arrêts non planifiés.

Quelle résolution et quel champ de vision propose le Mx-O-SMA-TS-T079 ?

La résolution thermique est de 336 × 252 pixels, avec une extension possible jusqu’à 6 MP dans l’écosystème Mobotix pour enrichir le contexte visuel. L’objectif en germanium B079, focale 7,9 mm, offre un angle de vue horizontal de 45° et vertical de 32°. Ce compromis couvre de grandes zones tout en conservant une densité de pixels suffisante pour analyser les détails thermiques utiles.

Le capteur est-il adapté aux environnements difficiles et à l’extérieur ?

Oui. Le boîtier en aluminium anodisé noir avec indice de protection IP66 assure une excellente résistance à la poussière et aux jets d’eau. Le module fonctionne de −30 à +60 °C, ce qui le rend pertinent en extérieur et dans des environnements industriels exigeants. Cette robustesse garantit une disponibilité 24/7 et réduit les besoins de maintenance, même dans des conditions climatiques variables.

Quelle est la fréquence d’images et quel impact sur l’usage ?

La fréquence d’images maximale est de 9 images par seconde. Ce choix équilibre fluidité d’analyse, compatibilité réglementaire et optimisation de la bande passante. Pour la détection de points chauds, la prévention incendie et la maintenance prédictive, 9 i/s est largement suffisant. Vous obtenez un suivi stable des variations thermiques, sans surcharge réseau, tout en conservant la pertinence opérationnelle des alertes et des enregistrements.

Comment se fait l’intégration avec un système Mobotix existant ?

Le Mx-O-SMA-TS-T079, compatible avec Mobotix MX-SM-Thermal-L43 S15D (Sensor thermique L43), se connecte au boîtier principal via un câble capteur MOBOTIX d’une longueur maximale de 3 m. Cette architecture déportée simplifie le positionnement optimal du module. L’intégration logicielle permet la gestion unifiée, la visualisation, les règles d’alarme et l’export des mesures, tout en facilitant la corrélation entre données thermiques et imagerie contextuelle.

Quelles sont les dimensions, le poids et l’optique fournie ?

Le module mesure 140 × 175 × 135 mm pour un poids de 0,65 kg, assurant une installation stable et compacte. Il embarque une optique en germanium B079 avec une focale de 7,9 mm, offrant un angle de vue de 45° à l’horizontal et 32° à la verticale. Cette optique dédiée aux longueurs d’onde infrarouges maximise la transmission et la qualité des mesures thermiques.

La plage spectrale et le pas de pixel influencent-ils la qualité d’image ?

Oui. Le capteur opère dans la bande infrarouge longue 7,5 à 13,5 µm, idéale pour l’émission thermique des objets à température ambiante. Le pas de pixel de 0,017 mm (17 µm) équilibre sensibilité et résolution, optimisant la précision des mesures radiométriques. Associé au NETD typ. 50 mK, le rendu thermique permet une interprétation fiable des écarts de température, essentielle pour l’alerte précoce et la maintenance prédictive.

Qu’en est-il de la “résolution extensible jusqu’à 6 MP” mentionnée ?

La résolution thermique native est 336 × 252 pixels. L’extension “jusqu’à 6 MP” s’entend dans l’écosystème Mobotix pour enrichir le contexte visuel et la présentation globale, notamment via la plateforme et les modules associés. Cela n’augmente pas la résolution thermique intrinsèque, mais améliore l’expérience d’analyse, la mise en page des flux et la corrélation entre données thermiques et visuelles.

Dans quelles conditions de température ambiante le module fonctionne-t-il ?

Le Mx-O-SMA-TS-T079 fonctionne dans une plage de −30 à +60 °C. Cette large tolérance environnementale, couplée à l’indice IP66, garantit un service fiable en extérieur, dans des locaux techniques ou des ateliers. Le maintien des performances dans ces conditions permet une surveillance continue, sans besoin d’encloisonnement spécifique ni climatisation locale dans la plupart des déploiements.

Que faut-il prévoir pour l’installation et le câblage ?

L’installation s’effectue près de la zone à surveiller, en respectant la distance maximale de 3 m entre le module et le boîtier principal via le câble capteur MOBOTIX. Prévoyez une fixation solide, une orientation précise pour cadrer 45°/32°, et une protection mécanique adaptée. La configuration logicielle permettra ensuite de définir les seuils d’alarme, les zones d’intérêt et les scénarios d’alertes radiométriques.
