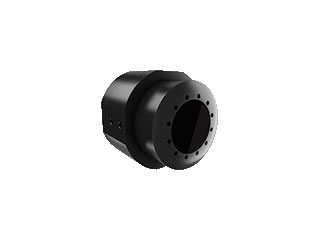

Mx-O-SMA-TS-T119 Module caméra thermique 336×252 11.9mm 25° IP66

Détectez l’essentiel, même dans l’obscurité totale — performance thermique IP66 et fiabilité longue durée

Le Mx-O-SMA-TS-T119 Module caméra thermique 336×252 11.9mm 25° IP66 offre une détection précise des écarts de température par tous les temps. Basé sur le Mobotix MX-SM-Thermal-L65 S15D module — Sensor thermique L65, il combine une résolution 336 × 252 pixels (échelonnable jusqu’à 6 MP), un microbolomètre non refroidi et une sensibilité thermique typ. 50 mK pour révéler les détails invisibles. Son objectif en germanium de 11,9 mm fournit un champ de vision horizontal de 25° et vertical de 19°. Boîtier aluminium anodisé noir, IP66, -30 °C à +60 °C, cadence 9 images/s, câble capteur 3 m et MTBF > 80 000 h.

Précision thermique et contraste optimal

La combinaison d’un détecteur microbolométrique non refroidi, d’une résolution 336 × 252 pixels (échelonnable jusqu’à 6 MP) et d’une sensibilité thermique typ. 50 mK permet d’identifier de subtiles variations de chaleur là où les caméras visibles échouent. Le pitch de 17 µm améliore la finesse de l’image, tandis que la plage spectrale 7,5–13,5 µm capte le rayonnement thermique naturel. Résultat : une détection fiable d’anomalies, fuites ou présences, même sans lumière.

Robustesse IP66 et disponibilité accrue

Conçu pour durer, le Mx-O-SMA-TS-T119 bénéficie d’un boîtier en aluminium anodisé, couleur noire, certifié IP66 pour résister à la poussière, à la pluie et aux jets d’eau. Il fonctionne de -30 °C à +60 °C et affiche une durée de vie moyenne (MTBF) > 80 000 h, minimisant les interruptions. L’optique en germanium, résistante et stable, garantit une performance constante dans des environnements industriels, maritimes ou extérieurs exigeants.

Intégration fluide avec l’écosystème Mobotix

Basé sur le Mobotix MX-SM-Thermal-L65 S15D module — Sensor thermique L65, ce capteur s’intègre aisément aux solutions MOBOTIX distribuées, en tirant parti d’analyses embarquées, d’alertes intelligentes et d’une gestion vidéo efficace. La longueur maximale du câble capteur de 3 m offre une grande flexibilité de positionnement, tout en maintenant la qualité du signal. La cadence maximale de 9 images/s réduit la bande passante, favorise l’enregistrement longue durée et simplifie la conformité export.

Champ de vision maîtrisé pour une surveillance ciblée

Avec une focale fixe de 11,9 mm, le Mx-O-SMA-TS-T119 offre un champ de vision horizontal de 25° et vertical de 19°, idéal pour des zones prioritaires telles que portails, couloirs techniques ou conduites. Ce cadrage resserré améliore la distance de détection par pixel, tandis que la plage spectrale 7,5–13,5 µm assure une vision thermique fiable sans dépendre de la lumière visible, des reflets ou du contre-jour.

Description technique

Le Mx-O-SMA-TS-T119 Module caméra thermique 336×252 11.9mm 25° IP66 s’appuie sur un microbolomètre non refroidi à pitch de 17 µm et une sensibilité thermique typ. 50 mK. Il fonctionne dans la bande 7,5–13,5 µm, atteint une fréquence d’images maximale de 9 images/s et délivre 336 × 252 pixels, échelonnables jusqu’à 6 MP via le système MOBOTIX. L’optique en germanium de 11,9 mm fournit 25° (H) et 19° (V).

Son boîtier en aluminium anodisé noir est certifié IP66. La température de fonctionnement s’étend de -30 °C à +60 °C. La longueur maximale du câble capteur est de 3 m pour une intégration flexible. Le poids est de 650 g et la durée de vie moyenne (MTBF) dépasse 80 000 heures. Ce module est issu du Mobotix MX-SM-Thermal-L65 S15D module — Sensor thermique L65, assurant une compatibilité optimale avec l’écosystème MOBOTIX.

Autres informations importantes

• Compatibilité écosystème MOBOTIX pour l’analyse événementielle et la gestion vidéo distribuée.
• Champ de vision ciblé 25°/19° adapté aux points critiques et aux couloirs.
• Cadence 9 ips: consommation de bande passante réduite et stockage optimisé.
• Résistance aux intempéries et à la poussière grâce à l’indice de protection IP66.
• Installation flexible avec câble capteur de 3 m et boîtier aluminium anodisé noir.
• Maintenance limitée: microbolomètre non refroidi et MTBF > 80 000 h.

FAQ

Qu’est-ce que le Mx-O-SMA-TS-T119 et à quoi sert-il ?

Le Mx-O-SMA-TS-T119 Module caméra thermique 336×252 11.9mm 25° IP66 est un capteur thermique basé sur le Mobotix MX-SM-Thermal-L65 S15D module — Sensor thermique L65. Il détecte les différences de température dans l’obscurité totale, la fumée légère ou les contre-jours. Avec 336 × 252 pixels (échelonnable jusqu’à 6 MP), il sert à prévenir incidents, surveiller périmètres, contrôler process et repérer des anomalies thermiques critiques.

En quoi une caméra thermique diffère-t-elle d’une caméra visible ?

Une caméra visible dépend de la lumière. Le Mx-O-SMA-TS-T119 capte le rayonnement infrarouge dans la bande 7,5–13,5 µm. Grâce au microbolomètre non refroidi, au pitch 17 µm et à une sensibilité typ. 50 mK, il révèle des contrastes de chaleur invisibles à l’œil nu. Il fonctionne dans l’obscurité et reste insensible aux éblouissements, améliorant la fiabilité de détection.

Quelle est la portée et la couverture de l’objectif 11,9 mm ?

La focale fixe de 11,9 mm offre un champ de vision horizontal de 25° et vertical de 19°. Cet angle restreint augmente la densité de pixels sur la zone surveillée, utile pour des points d’intérêt ciblés. La portée réelle dépend de la scène, de la taille de la cible et de l’écart thermique. L’approche recommande des tests sur site pour valider les distances.

Le module résiste-t-il aux conditions météo difficiles ?

Oui. Il est certifié IP66, protégé contre la poussière et les jets d’eau, avec un boîtier en aluminium anodisé, couleur noire. Il fonctionne entre -30 °C et +60 °C, convenant aux environnements extérieurs et industriels. L’optique en germanium supporte les variations climatiques, tandis que la conception robuste assure une stabilité de mesure et une disponibilité élevée.

Quelle est la qualité d’image et la sensibilité thermique ?

La résolution native est de 336 × 252 pixels (échelonnable jusqu’à 6 MP dans l’écosystème MOBOTIX). Le microbolomètre non refroidi avec pitch 17 µm et sensibilité typ. 50 mK permet de distinguer de fines différences de température. La fréquence maximale de 9 images/s stabilise le flux, améliore l’analyse événementielle et optimise le stockage sans sacrifier la lisibilité thermique.

Comment s’intègre-t-il dans un système MOBOTIX ?

Issu du Mobotix MX-SM-Thermal-L65 S15D module, il s’interface naturellement avec les bases et logiciels MOBOTIX. La longueur maximale du câble capteur de 3 m facilite la pose dans des boîtiers déportés, tout en conservant la qualité. Vous bénéficiez des fonctions d’analytique, d’alarme, d’enregistrement et de gestion centralisée propres à l’écosystème MOBOTIX.

Quel entretien et quelle durée de vie attendre ?

Le microbolomètre non refroidi réduit la maintenance, car il n’y a pas de refroidissement mécanique. La durée de vie moyenne (MTBF) est > 80 000 h. Un nettoyage périodique de l’optique en germanium et des vérifications d’étanchéité IP66 suffisent généralement. Respectez les plages de température -30 °C à +60 °C pour préserver la stabilité et la disponibilité.

Quelles sont les limites de la fréquence 9 images/s ?

La fréquence d’images maximale de 9 images/s est adaptée à la détection thermique, réduit la bande passante et aide à la conformité export dans de nombreux pays. Pour la surveillance et l’analyse d’événements, c’est largement suffisant. Elle permet un enregistrement prolongé sans saturer le réseau, tout en maintenant une bonne réactivité aux changements thermiques.

Le module convient-il aux applications extérieures 24/7 ?

Oui, grâce à l’indice IP66, au boîtier aluminium anodisé noir et à la résistance -30 °C à +60 °C. L’optique en germanium et la plage spectrale 7,5–13,5 µm garantissent une vision thermique constante, même la nuit ou par mauvais temps. La robustesse matérielle et la MTBF > 80 000 h favorisent une exploitation 24/7 exigeante.

Quelles spécifications clés dois-je retenir rapidement ?

Résolution 336 × 252 pixels (échelonnable jusqu’à 6 MP), pitch 17 µm, NETD typ. 50 mK, plage spectrale 7,5–13,5 µm, microbolomètre non refroidi, 9 images/s, focale 11,9 mm, champ 25°/19°, objectif en germanium, IP66, -30 °C à +60 °C, boîtier aluminium anodisé noir, câble capteur 3 m, poids 650 g, MTBF > 80 000 h.
