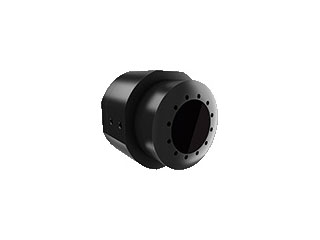

Mx-O-SMA-TS-T237 module thermique 336×252 17° IP66 S15D/S16

Détectez l’essentiel, réduisez les risques : précision thermique étroite 17° et robustesse IP66

Le Mx-O-SMA-TS-T237 module thermique 336×252 17° IP66 S15D/S16 offre une détection thermique haute précision pour sécuriser vos sites 24/7, même sans lumière. Basé sur un microbolomètre non refroidi, il délivre 336 × 252 pixels (mise à l’échelle jusqu’à 6 MP) avec une sensibilité NETD typ. 50 mK (< 79 mK). Son objectif B237 en germanium (équivalent ~23,7 mm) propose un champ étroit 17°/13° pour des alertes fiables à longue distance. IP66, boîtier aluminium anodisé noir, fonctionnement de -30 °C à +60 °C, intégration S15D/S16 via câble capteur MOBOTIX jusqu’à 3 m.

Précision thermique pour détections fiables

Le capteur microbolomètre non refroidi conjugue une sensibilité thermique (NETD) typ. 50 mK (< 79 mK) et une plage spectrale de 7,5 – 13,5 µm pour distinguer de très faibles écarts de température. Résultat : détection de présence, de points chauds ou d’anomalies énergétiques nettement plus fiables, avec moins de fausses alertes. L’image 336 × 252, mise à l’échelle jusqu’à 6 MP côté système, optimise l’analyse, les overlays et l’enregistrement sans sacrifier la réactivité opérationnelle.

Cadrage étroit 17°/13° pour la longue distance

Avec l’objectif B237 (lentille en germanium), équivalent ~23,7 mm, ce module thermique propose un angle de vue horizontal de 17° et vertical de 13°. Ce cadrage serré concentre la couverture sur des couloirs d’approche, clôtures, portails ou périmètres allongés, améliorant la portée utile et la détection à distance. Vous obtenez des alertes précoces et pertinentes, tout en minimisant la pollution d’événements hors zone critique et en facilitant le positionnement des caméras.

Robustesse IP66 et disponibilité 24/7

Conçu pour les environnements exigeants, le Mx-O-SMA-TS-T237 est classé IP66, avec un boîtier en aluminium anodisé (couleur : noir) pour une excellente résistance aux intempéries et aux chocs. Il fonctionne de -30 °C à +60 °C, assurant une continuité de service quelles que soient les saisons. La cadence jusqu’à 9 images/s garantit une surveillance fluide et exploitable, de jour comme de nuit, sans dépendre de l’éclairage visible.

Intégration MOBOTIX S15D/S16 simple et sûre

Compatible avec les modules S15 et S16 (S15D, S16), le Mx-O-SMA-TS-T237 se connecte par câble capteur MOBOTIX jusqu’à 3 m, pour une installation flexible et soignée. L’intégration native permet d’exploiter la mise à l’échelle jusqu’à 6 MP, les règles d’événements, l’enregistrement et l’analyse thermique. Vous capitalisez sur l’écosystème MOBOTIX, réduisez la complexité de déploiement et maintenez un haut niveau de sécurité des données.

Description technique

Le Mx-O-SMA-TS-T237 module thermique 336×252 17° IP66 S15D/S16 utilise un microbolomètre non refroidi délivrant une résolution effective de 336 × 252 pixels (mise à l’échelle jusqu’à 6 MP côté système) avec un pas de pixel de 17 µm. Sa sensibilité thermique (NETD) est typ. 50 mK (< 79 mK), et la plage spectrale couvre 7,5 – 13,5 µm pour une lecture précise des radiations infrarouges. La fréquence d’images maximale atteint 9 images/s pour une visualisation fluide.

L’optique B237, une lentille en germanium équivalente ~23,7 mm, offre un angle de vue horizontal de 17° et vertical de 13°. Le module est protégé IP66 et logé dans un boîtier en aluminium anodisé noir. Il fonctionne de -30 °C à +60 °C. La connexion à la caméra s’effectue par câble capteur MOBOTIX (longueur maximale indiquée jusqu’à 3 m). Compatibilité assurée avec les modules S15 et S16 (S15D, S16).

Autres informations importantes

• Type de capteur : Microbolomètre non refroidi
• Résolution effective : 336 × 252 pixels (mise à l’échelle jusqu’à 6 MP)
• Pas de pixel : 17 µm
• Sensibilité thermique (NETD) : typ. 50 mK (< 79 mK)
• Plage spectrale : 7,5 – 13,5 µm
• Fréquence d’images maximale : 9 images/s
• Objectif : B237 (lentille en germanium), équivalent ~23,7 mm
• Angle de vue horizontal : 17°
• Angle de vue vertical : 13°
• Indice de protection : IP66
• Matériau du boîtier : Aluminium anodisé (couleur : noir)
• Plage de températures de fonctionnement : -30 °C à +60 °C
• Connexion à la caméra : Câblée via câble capteur MOBOTIX (longueur maximale indiquée jusqu’à 3 m)
• Compatibilité : Modules S15 et S16 (S15D, S16)
• Références associées : Mobotix MX-SM-Thermal-L135 S15D module – Sensor thermique L135
• Références associées : Mobotix MX-SM-Thermal-L135 S15D module – Sensor thermique L135

FAQ

Qu’est-ce que le Mx-O-SMA-TS-T237 et à qui s’adresse-t-il ?

Le Mx-O-SMA-TS-T237 module thermique 336×252 17° IP66 S15D/S16 est un module infrarouge pour plateformes MOBOTIX S15D/S16. Il sert à détecter des personnes, véhicules ou points chauds sans lumière visible, en toute météo. Son champ étroit de 17°/13° cible les couloirs ou périmètres. Idéal pour sites industriels, infrastructures critiques, énergie, logistique et sécurité périmétrique.

Quelle est la qualité d’image et que signifie “mise à l’échelle jusqu’à 6 MP” ?

La résolution native est de 336 × 252 pixels, adaptée à la thermographie de détection. La “mise à l’échelle jusqu’à 6 MP” s’effectue côté système MOBOTIX pour faciliter l’affichage, l’annotation, les zones d’intérêts et l’enregistrement, sans créer de détails thermiques inexistants. Vous profitez d’images plus grandes à l’écran tout en conservant la précision thermique d’origine.

Que m’apporte une sensibilité thermique (NETD) typ. 50 mK (< 79 mK) ?

Une NETD typ. 50 mK (< 79 mK) signifie que le capteur distingue de très faibles différences de température, gage de détection fiable de fuites thermiques, surchauffes ou intrusions discrètes. Concrètement, moins de bruit thermique et des contours d’objets mieux définis. Vous réduisez les fausses alertes et améliorez la pertinence des événements automatiques, même à longue distance.

Pourquoi la plage spectrale 7,5 – 13,5 µm est-elle importante ?

La plage spectrale 7,5 – 13,5 µm couvre le lointain infrarouge, idéal pour capter le rayonnement thermique des objets et personnes. Elle est adaptée à la surveillance 24/7, car elle ne dépend pas de la lumière visible. Associée au microbolomètre non refroidi, elle permet une détection stable, avec un coût d’exploitation maîtrisé et une grande robustesse.

Quel est l’intérêt de l’optique B237 (équivalent ~23,7 mm) et du FOV 17°/13° ?

L’objectif B237 en germanium, équivalent ~23,7 mm, offre un cadrage serré : 17° horizontal et 13° vertical. Ce champ réduit accroît la portée utile et la précision sur des axes d’approche. Vous concentrez l’analyse sur la zone critique, limitez les déclenchements hors contexte et facilitez la planification des points de montage pour une efficacité opérationnelle accrue.

Le module est-il robuste face aux intempéries et aux températures extrêmes ?

Oui. Le Mx-O-SMA-TS-T237 est certifié IP66, protégé contre la poussière et de puissants jets d’eau. Son boîtier en aluminium anodisé (couleur : noir) résiste à la corrosion et aux conditions difficiles. Il fonctionne de -30 °C à +60 °C, garantissant une disponibilité continue en extérieur, que ce soit en hiver rigoureux ou en été très chaud.

Quelle est la fréquence d’images et pour quels usages 9 images/s suffisent-ils ?

La fréquence d’images maximale est de 9 images/s, suffisante pour la détection, le suivi d’objets et l’analyse d’événements en sécurité périmétrique. Cette cadence optimise la stabilité thermique, limite la bande passante et s’aligne sur de nombreuses exigences réglementaires. Elle couvre la plupart des scénarios de surveillance où la précision de détection prime sur l’analyse vidéo haute vitesse.

Comment se fait la connexion à la caméra et quelle est la longueur maximale ?

La connexion à la caméra est câblée via un câble capteur MOBOTIX, avec une longueur maximale indiquée jusqu’à 3 m. Cette architecture garantit une transmission fiable du flux thermique, un montage flexible à proximité de la tête caméra et une intégration soignée dans des environnements contraints, tout en préservant la qualité de la mesure et la sécurité du signal.

Avec quels systèmes est-il compatible, notamment S15D/S16 et variantes L135 ?

Le module est compatible avec les modules S15 et S16 (S15D, S16). Il s’intègre naturellement à l’écosystème MOBOTIX, aux côtés de références associées telles que Mobotix MX-SM-Thermal-L135 S15D module – Sensor thermique L135. Vous bénéficiez d’une plateforme unifiée pour la configuration, l’analyse, la mise à l’échelle jusqu’à 6 MP et la gestion d’événements multisensoriels.

Quels matériaux composent le boîtier et quels sont les avantages ?

Le boîtier est en aluminium anodisé (couleur : noir). L’anodisation renforce la résistance à la corrosion, aux rayures et aux conditions extérieures, tout en assurant une excellente dissipation thermique. Couplée à l’indice IP66, cette conception offre durabilité et fiabilité à long terme, même en environnements industriels ou marins, avec une maintenance réduite et une esthétique professionnelle.

Le Mx-O-SMA-TS-T237 convient-il à la détection nocturne totale ?

Absolument. La thermographie ne dépend pas de l’éclairage visible. Grâce à la plage spectrale 7,5 – 13,5 µm et à la sensibilité thermique typ. 50 mK (< 79 mK), le module repère les sources de chaleur, personnes et équipements en surchauffe dans l’obscurité complète, la fumée légère ou le brouillard, assurant une continuité de sécurité là où les caméras visibles échouent.
