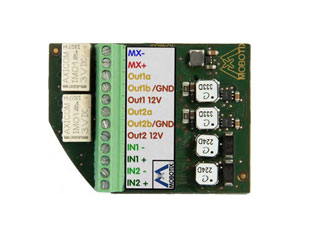

MX-OPT-IO3-INT Module IO 2 entrées/2 sorties i25/c25/p25/v25

MX-OPT-IO3-INT : décuplez l’intelligence de vos caméras i25/c25/p25/v25 grâce à 2 entrées et 2 sorties polyvalentes

Le MX-OPT-IO3-INT Module IO 2 entrées/2 sorties i25/c25/p25/v25 ajoute immédiatement de la logique à vos caméras intérieures Mobotix x25. Branchez des capteurs externes (contacts porte/fenêtre, détecteurs, boutons) et pilotez des appareils via relais ou 12 V DC. Alimentation PoE IEEE 802.3af, consommation ultra-faible de 1 W et intégration native MxBus pour un câblage minimal. Montage direct à l’arrière des caméras i25/c25/p25/v25 pour une installation propre, fiable et discrète. Idéal pour automatiser l’éclairage, la signalisation ou la commande de petits moteurs.

Compatibilité parfaite avec les caméras intérieures x25

Le MX-OPT-IO3-INT est conçu pour les caméras Mobotix p25, i25, v25 et c25. En tant que module d’extension officiel pour les caméras intérieures x25, il garantit un ajustement mécanique précis et une intégration logicielle fluide via MxBus. Notez qu’il n’est pas compatible avec la série x26. Cette compatibilité ciblée assure un déploiement rapide, une maintenance simplifiée et une cohérence totale des fonctionnalités, de la détection d’événements à l’automatisation.

Entrées isolées et sorties flexibles pour plus de scénarios

Profitez de 2 entrées galvaniquement isolées, acceptant 0 à 48 V AC/DC, pour connecter des capteurs externes variés. Côté actionnement, les 2 sorties sont au choix des contacts isolés ou des sorties 12 V DC. Vous pouvez donc piloter des relais, lampes, avertisseurs ou micro-actionneurs. Les capacités sont dimensionnées pour des usages sûrs: jusqu’à 30 W/1 A/48 V AC/DC en contact isolé, et 12 V DC jusqu’à 50 mA par sortie en mode alimentation.

Installation simple: MxBus deux fils et PoE IEEE 802.3af

La connectivité MxBus via borne 1×2 (deux fils) facilite l’intégration directe avec votre caméra Mobotix. L’alimentation PoE IEEE 802.3af évite les alimentations supplémentaires et réduit le câblage. Avec seulement 1 W de consommation, le module reste économe et discret. Le montage à l’arrière des caméras i25/c25 (serrage) ou p25/v25 (montage sur carte) assure une installation propre, sans boîtiers encombrants, et une maintenance rapide.

Fiabilité et endurance en environnement intérieur

Conçu pour les contraintes de la vidéosurveillance intérieure, le MX-OPT-IO3-INT fonctionne de 0 à 40 °C. Ses entrées/sorties isolées protègent la caméra et les capteurs des perturbations. La faible consommation de 1 W contribue à la longévité du système et à la stabilité thermique. Résultat: des scénarios d’automatisation cohérents et réactifs, qu’il s’agisse d’illuminer un couloir, de déclencher une alarme locale ou de commander un moteur basique en toute sécurité.

Description technique du MX-OPT-IO3-INT

Le MX-OPT-IO3-INT Module IO 2 entrées/2 sorties i25/c25/p25/v25 étend les capacités d’événements et d’actionnement des caméras Mobotix intérieures x25. Il offre 2 entrées galvaniquement isolées supportant 0 à 48 V AC/DC pour capteurs externes et 2 sorties configurables en contacts isolés ou en sorties 12 V DC. En mode contact, la charge admissible atteint 30 W/1 A/48 V AC/DC; en 12 V, chaque sortie fournit jusqu’à 50 mA.

La connectivité MxBus se fait via une borne 1×2 (deux fils), l’alimentation via PoE IEEE 802.3af, pour une consommation d’à peine 1 W. Le module se fixe à l’arrière des caméras intérieures x25: serrage pour i25/c25 ou montage sur carte pour p25/v25. Son domaine thermique opère de 0 à 40 °C. Il permet la connexion de contacts porte/fenêtre et la commande d’appareils par relais, comme lampes et moteurs, pour des scénarios de sûreté intégrés.

Autres informations importantes

• Compatibilité caméra : p25, i25, v25, c25 (module d’extension pour caméras intérieures x25 ; non compatible x26)
• Nombre d’entrées : 2
• Type d’entrées : Entrées galvaniquement isolées pour capteurs externes, 0 à 48 V AC/DC
• Nombre de sorties : 2
• Type de sorties : Sorties isolées (contact) ou sorties 12 V DC
• Capacité de charge des sorties (contact isolé) : maximum 30 W / 1 A / 48 V AC/DC
• Capacité des sorties 12 V : 12 V DC, maximum 50 mA par sortie
• Connectivité MxBus : borne 1×2 (MxBus, deux fils)
• Alimentation : PoE IEEE 802.3af
• Consommation électrique : 1 W
• Température de fonctionnement : 0 à 40 °C
• Montage : À fixer à l’arrière des caméras intérieures x25 (serrage pour i25/c25 ou montage sur carte pour p25/v25)
• Usage : Connexion de capteurs externes (p. ex. contacts porte/fenêtre) et commande d’appareils via relais (lampes, moteurs)

FAQ

Le MX-OPT-IO3-INT est-il compatible avec toutes les caméras Mobotix ?

Le MX-OPT-IO3-INT est un module d’extension spécifiquement conçu pour les caméras intérieures Mobotix de la série x25, à savoir p25, i25, v25 et c25. Il n’est pas compatible avec les modèles x26. Cette compatibilité ciblée garantit un montage arrière propre et une intégration MxBus sans adaptation matérielle supplémentaire, pour une installation fiable et rapide.

Quels capteurs puis-je connecter sur les entrées du module ?

Les 2 entrées sont galvaniquement isolées et acceptent des signaux de 0 à 48 V AC/DC. Vous pouvez y raccorder des contacts secs, contacts magnétiques porte/fenêtre, boutons poussoirs, détecteurs simples ou sorties d’autres équipements basse tension. L’isolation galvanique protège la caméra contre les perturbations, assurant un fonctionnement stable et sécurisant l’ensemble de votre architecture.

Quelles charges puis-je piloter avec les sorties ?

Les 2 sorties fonctionnent soit comme contacts isolés, soit comme sorties 12 V DC. En mode contact isolé, elles supportent jusqu’à 30 W/1 A/48 V AC/DC, idéal pour commander un relais, une lampe basse puissance ou un petit moteur via relais. En mode 12 V DC, chaque sortie délivre jusqu’à 50 mA, parfait pour alimenter des avertisseurs légers ou des voyants.

Comment se fait l’alimentation et la communication avec la caméra ?

Le module s’alimente via PoE IEEE 802.3af et ne consomme qu’environ 1 W, ce qui simplifie le câblage et réduit la dissipation thermique. La communication s’effectue via MxBus sur une borne 1×2 (deux fils), assurant une intégration native avec la caméra Mobotix. Cette approche limite les points de défaillance et facilite la maintenance sur site.

Le montage est-il compliqué selon le modèle de caméra ?

Le montage est conçu pour être rapide et propre: il se fixe à l’arrière des caméras intérieures x25. Pour i25 et c25, un système de serrage est prévu. Pour p25 et v25, le module se monte sur carte. Cette adaptation mécanique garantit un rendu discret, une fixation robuste et une accessibilité facilitée lors des interventions.

Dans quelles conditions de température le module fonctionne-t-il ?

Le MX-OPT-IO3-INT est prévu pour une utilisation en intérieur, avec une plage de fonctionnement de 0 à 40 °C. Cette limite assure une stabilité des composants et une longévité accrue. En environnement tempéré, vous bénéficiez d’un déclenchement d’événements fiable et d’actions cohérentes, sans fluctuation indésirable liée à la température ambiante.

Puis-je automatiser l’éclairage et la signalisation avec ce module ?

Oui. Les sorties isolées permettent de piloter des relais pour commander lampes et avertisseurs, tandis que les sorties 12 V DC (jusqu’à 50 mA chacune) conviennent aux voyants, buzzers légers ou modules d’interface. Couplé aux événements vidéo et capteurs (portes/fenêtres), le MX-OPT-IO3-INT offre une automatisation réactive et synchronisée avec vos scénarios de sûreté.

Quelle est la différence entre “contact isolé” et “sortie 12 V DC” ?

Le “contact isolé” agit comme un interrupteur indépendant: il supporte jusqu’à 30 W/1 A/48 V AC/DC et sert surtout à commander des relais ou circuits séparés. La “sortie 12 V DC” fournit une tension 12 V limitée à 50 mA, utile pour alimenter directement de petits dispositifs. Selon la charge, choisissez le mode garantissant sécurité et longévité.

Comment optimiser la fiabilité électrique de mon installation ?

Utilisez le MxBus avec un câblage soigné et respectez les polarités. Pour les entrées 0–48 V AC/DC, respectez l’isolation et évitez les boucles de masse. Pour les charges, vérifiez la puissance et le courant admissibles (30 W/1 A/48 V en contact, 12 V/50 mA en sortie). Une alimentation PoE IEEE 802.3af stable et une mise à la terre correcte renforcent la robustesse.

Le MX-OPT-IO3-INT est-il adapté aux projets à faible consommation ?

Absolument. Avec seulement 1 W de consommation et une alimentation PoE IEEE 802.3af, le MX-OPT-IO3-INT limite l’empreinte énergétique et thermique. Cette efficacité convient aux installations nombreuses ou continues, tout en réduisant les coûts d’exploitation. Combiné au montage arrière compact, vous obtenez une solution performante, fiable et économe pour la domotique et la sûreté intérieure.
