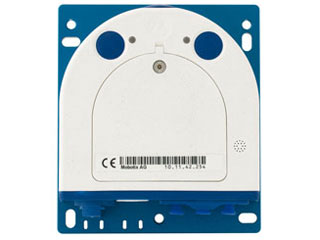

MX-S16B Boîtier caméra IP FlexMount 2 capteurs PoE sans modules

MX-S16B Boîtier caméra IP FlexMount 2 capteurs PoE sans modules : plus de couverture, moins d’empreinte, sécurité maximale

Conçu pour les intégrations discrètes et exigeantes, le MX-S16B Boîtier caméra IP FlexMount 2 capteurs PoE sans modules (Mobotix S16B Body) offre une flexibilité unique : connectez jusqu’à deux modules capteurs déportés (jour/nuit/thermique) et surveillez deux zones avec un seul boîtier compact. Profitez d’une image jusqu’à 2× 6 MP, d’un enregistrement autonome sur microSD, et d’un PoE éco‑énergétique. Robuste (IP66, IK07) et intelligent (MxActivitySensor, SIP, ONVIF), il s’intègre simplement à votre réseau existant pour une vidéosurveillance évolutive, fiable et hautement performante.

Discrétion et flexibilité d’installation

Le MX-S16B est un boîtier discret (covert) conçu pour des modules capteurs externes S16B/S15. Placez les capteurs où vous en avez besoin, tout en gardant l’électronique protégée et hors de vue. Deux connecteurs capteurs (Cam1/Cam2) permettent de couvrir deux zones distinctes à partir d’un seul point réseau PoE. Le format compact facilite le montage mural ou plafond, tandis que la finition robuste et les options de câblage (MxRJ45/LSA) simplifient l’intégration dans des environnements variés.

Qualité d’image et couverture étendues

Avec une résolution maximale de 2× 6 MP (3072×2048) et des angles de vue horizontaux de 180° à 8° selon l’optique du module, le boîtier MX-S16B associé aux capteurs compatibles capture des détails essentiels, de l’ultra grand‑angle à la longue focale. Les capteurs 1/1,8″ CMOS 6 MP, 1/2,5″ CMOS 5 MP ou microbolomètres 336×252 (thermique) assurent la meilleure combinaison entre clarté, sensibilité en basse lumière et options thermiques, pour une surveillance fiable en toutes conditions.

Robustesse et fiabilité 24/7

Certifié IP66 et IK07, le MX-S16B résiste aux intempéries et aux chocs. Il fonctionne de -40 °C à +60 °C, avec démarrage à froid à -30 °C, et atteint un MTBF de 80 000 h pour une disponibilité élevée. Les capteurs intégrés de température, le détecteur de choc (anti-sabotage) et MxActivitySensor renforcent la sécurité. L’alimentation PoE IEEE 802.3af (Classe 2/3) optimise la consommation, tandis que l’enregistrement local sur microSD 4 GB garantit une continuité opérationnelle.

Efficacité réseau et stockage maîtrisé

Optimisez la bande passante grâce aux codecs MxPEG+, M‑JPEG, JPEG et H.264, au multistreaming/multicast, et à la planification d’événements. Les fréquences d’images élevées (jusqu’à 42 ips en HD en MxPEG, 25 ips en Full‑HD en H.264) et les formats 4:3, 8:3, 16:9 s’adaptent à tous les scénarios. L’enregistrement interne microSD, USB externe et NAS (MxFFS, pré/post‑alarme) simplifie l’archivage tout en réduisant la dépendance au NVR, pour une solution scalable et économique.

Intelligence embarquée et intégration ouverte

Le processeur i.MX6 double cœur avec GPU et 1 GB de RAM alimente des fonctions avancées : vPTZ, zones d’exposition programmables, capture d’images, audio bidirectionnel, logique d’événements, journaux et API HTTP. Compatible IPv4/IPv6, HTTP/HTTPS, RTP/RTSP, SIP (client/serveur), ONVIF, le MX-S16B s’intègre aisément aux VMS tiers et à la téléphonie IP. Les connectiques audio, MxBus, RS232 via MX Interface Box et MiniUSB renforcent la polyvalence pour des projets professionnels.

Description technique

Le MX-S16B Boîtier caméra IP FlexMount 2 capteurs PoE sans modules est la base FlexMount Core du S16, fournie sans capteur(s). Il accueille les S16B/S15 Sensor Modules (jour, nuit, thermique) via deux connecteurs indépendants. Son architecture i.MX6 double cœur avec GPU et 1 GB de RAM fournit le traitement nécessaire aux codecs MxPEG+, M‑JPEG, JPEG et H.264, au multistreaming, au vPTZ (zoom numérique continu jusqu’à 8×) et aux fonctions analytiques embarquées. Le stockage interne microSD 4 GB agit comme DVR autonome.

La compatibilité réseau étendue (IPv4, IPv6, HTTP, HTTPS, FTP/FTPS, RTP/RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP client/serveur, G.711/G.722) et ONVIF facilite l’intégration. Côté matériel, on retrouve 1× Ethernet 10/100 (MxRJ45) et 1× Ethernet 10/100 (LSA), MiniUSB, MxBus, audio micro/HP, et RS232 via MX Interface Box. L’alimentation PoE IEEE 802.3af (Classe 2/3, usine Classe 3) assure une consommation typique de ≈ 7,5 W. Indice IP66, IK07, température de fonctionnement -40 à +60 °C et démarrage à froid à -30 °C complètent l’ensemble.

Autres informations importantes

Le MX-S16B est vendu sans modules capteurs. Sélectionnez les capteurs S16B/S15 (D/N/Thermal) adaptés à votre scène, à la longueur focale et à l’ouverture (f/1,8 à f/2,5). Les capteurs couleur offrent une sensibilité indicative jusqu’à 0,1 lx @ 1/60 s et 0,005 lx @ 1 s ; les capteurs N/B atteignent 0,02 lx @ 1/60 s et 0,001 lx @ 1 s. Les modules thermiques (microbolomètre non refroidi 336×252, NETD typ. 50 mK, bande IR 7,5–13,5 µm) peuvent mesurer de -40 à 550 °C.

La solution prend en charge des fréquences d’images élevées selon les codecs et résolutions: MxPEG (jusqu’à 42 ips @ HD, 34 ips @ Full‑HD, 24 ips @ QXGA, 15 ips @ 5MP, 12 ips @ 6MP, 6 ips @ 2×6MP), MJPEG (26 ips @ HD, 13 ips @ Full‑HD, 9 ips @ QXGA, 5 ips @ 5MP, 4 ips @ 6MP), H.264 (25 ips @ Full‑HD, 20 ips @ QXGA). Firmware compatible à partir de la branche 5.1.0.x, avec indicateurs d’état via 2 LEDs multicolores.

Caractéristiques techniques détaillées

• Type de boîtier : Boîtier discret (covert) pour modules capteurs externes
• Nombre de connecteurs pour modules capteurs : 2
• Capteurs compatibles : 1/1,8″ CMOS 6 MP (3072×2048) ; 2× 1/2,5″ CMOS 5 MP (2592×1944) ; microbolomètre non refroidi 336×252 (thermique)
• Résolution maximale : 2× 6 MP (3072×2048)
• Angles de vue (objectifs via module) : Horizontal 180° à 8° (selon module optique)
• Ouverture (objectif) : f/1,8 à f/2,5
• Formats image pris en charge : 4:3, 8:3, 16:9 et formats personnalisés (ex. 2592×1944, 2048×1536, 1920×1080, 1280×960)
• Codecs vidéo : MxPEG+, M‑JPEG, JPEG, H.264
• Fréquences d’images maximales (exemples) :
  • MxPEG : 42 ips @ HD (1280×720), 34 ips @ Full‑HD, 24 ips @ QXGA, 15 ips @ 5MP, 12 ips @ 6MP, 6 ips @ 2×6MP
  • MJPEG : 26 ips @ HD, 13 ips @ Full‑HD, 9 ips @ QXGA, 5 ips @ 5MP, 4 ips @ 6MP
  • H.264 : 25 ips @ Full‑HD, 20 ips @ QXGA
• Zoom/PTZ : Pan/tilt/zoom numérique, zoom continu jusqu’à 8×
• Sensibilité lumineuse indicative : Capteur couleur 0,1 lx @ 1/60 s ; 0,005 lx @ 1 s · Capteur N/B 0,02 lx @ 1/60 s ; 0,001 lx @ 1 s
• Performance thermique (capteurs thermiques) : NETD typ. 50 mK (≤ 79 mK) · Bande IR 7,5–13,5 µm · Mesure de température (radiométrie thermique) : -40 à 550 °C
• Stockage interne : microSD interne 4 GB (DVR interne)
• Fonctions DVR : Enregistrement interne microSD, enregistrement sur USB externe et NAS, MxFFS, pré‑alarm et post‑alarm
• Processeur et mémoire : Processeur i.MX6 double cœur (avec GPU) · RAM 1 GB
• Interfaces et connecteurs : 2× connecteurs pour modules capteurs (Cam1/Cam2) · 1× Ethernet 10/100 (MxRJ45) + 1× Ethernet 10/100 (LSA) · MiniUSB · MxBus · Connecteurs audio (micro/haut‑parleur) · Entrée/sortie RS232 via accessoire (MX Interface Box)
• Nombre de connecteurs RJ45 : 1 (principal)
• Audio : Microphone via module capteur standard · Sortie haut‑parleur intégrée/prises audio disponibles
• Alimentation : PoE IEEE 802.3af · Classe PoE ajustable (Classe 2/3) · Réglage usine Classe 3
• Consommation électrique typique : ≈ 7,5 W (consommation totale augmentée par périphériques connectés : MxBus max. 3 W, USB max. 2,5 W)
• Température de fonctionnement : -40 °C à +60 °C · Démarrage à froid à -30 °C
• Indice de protection : IP66
• Résistance aux chocs (IK) : IK07
• Détection et capteurs intégrés : Capteur de température, MxActivitySensor, détecteur de choc (tamper)
• Détection d’altération : Oui
• Indicateurs d’état : 2 LEDs multicolores
• MTBF : 80 000 h
• Dimensions (H×L×P) : 130 × 115 × 33 mm
• Masse : 430 g
• Options de montage : Montage mural ou plafond
• Compatibilités réseau et protocoles : IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, RTP, RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP (client/serveur) ; G.711 et G.722 pour audio
• Compatibilité ONVIF : Compatible
• Version minimale du logiciel prise en charge : Firmware compatible à partir de la branche 5.1.0.x
• Fonctionnalités logicielles principales : Multistreaming, multicast, vPTZ, zones d’exposition programmables, capture image unique, enregistrement complet d’image avec audio, planification et logique d’événements, journaux et API HTTP
• Désignation : Mobotix S16B Body pour S16B/S15 Sensor Modules (D/N/Thermal) · FlexMount Core base du S16 sans capteur(s)

FAQ

Le MX-S16B est-il livré avec des capteurs intégrés ?

Non. Le MX-S16B Boîtier caméra IP FlexMount 2 capteurs PoE sans modules est fourni sans capteur(s). Il s’agit de la base FlexMount Core du S16 (Mobotix S16B Body) conçue pour accueillir des modules capteurs S16B/S15 jour, nuit ou thermiques. Vous pouvez connecter jusqu’à deux modules déportés afin d’adapter la couverture, la focale, l’ouverture et la sensibilité à votre scénario de surveillance.

Quelles résolutions et angles de vue peut-on atteindre ?

Selon les modules choisis, vous pouvez atteindre jusqu’à 2× 6 MP (3072×2048). Les angles de vue horizontaux varient de 180° à 8°, en fonction de l’optique du capteur. Les formats 4:3, 8:3 et 16:9, ainsi que des résolutions personnalisées (2592×1944, 2048×1536, 1920×1080, 1280×960), sont pris en charge pour optimiser la scène, la bande passante et le stockage.

Quelle est la performance en faible luminosité et en thermique ?

Les capteurs couleur offrent jusqu’à 0,1 lx @ 1/60 s et 0,005 lx @ 1 s, tandis que les capteurs N/B atteignent 0,02 lx @ 1/60 s et 0,001 lx @ 1 s. En thermique, les microbolomètres 336×252 affichent un NETD typ. de 50 mK (≤ 79 mK), une bande IR 7,5–13,5 µm, et la radiométrie mesure des températures de -40 à 550 °C pour une surveillance fiable sans éclairage.

Quelles cadences d’images et codecs sont disponibles ?

Le boîtier supporte MxPEG+, M‑JPEG, JPEG et H.264. Exemples de fréquences max : MxPEG jusqu’à 42 ips @ HD, 34 ips @ Full‑HD, 24 ips @ QXGA, 15 ips @ 5MP, 12 ips @ 6MP, 6 ips @ 2×6MP ; MJPEG 26 ips @ HD, 13 ips @ Full‑HD, 9 ips @ QXGA, 5 ips @ 5MP, 4 ips @ 6MP ; H.264 25 ips @ Full‑HD et 20 ips @ QXGA.

Comment s’effectue l’alimentation et quelle est la consommation ?

L’alimentation se fait en PoE IEEE 802.3af. La classe PoE est ajustable (Classe 2/3) avec un réglage d’usine en Classe 3. La consommation électrique typique est d’environ 7,5 W. Elle peut augmenter selon les périphériques connectés : MxBus jusqu’à 3 W supplémentaires et USB jusqu’à 2,5 W. Cette efficacité énergétique simplifie le déploiement sur un seul câble réseau.

Quelles interfaces et connectiques sont disponibles ?

Le MX-S16B offre 2 connecteurs pour modules capteurs (Cam1/Cam2), 1× Ethernet 10/100 (MxRJ45) et 1× Ethernet 10/100 (LSA), MiniUSB, MxBus, connecteurs audio (micro/haut‑parleur) et une entrée/sortie RS232 via l’accessoire MX Interface Box. Cette richesse de connectiques facilite l’intégration réseau, l’audio bidirectionnel et la connexion de périphériques externes ainsi que la maintenance sur site.

Quelles fonctionnalités logicielles et d’enregistrement propose-t-il ?

Le système intègre un DVR microSD interne 4 GB, l’enregistrement USB externe et NAS, MxFFS, et la gestion pré/post‑alarme. Côté logiciel, vous disposez de multistreaming, multicast, vPTZ, zones d’exposition programmables, capture image, enregistrement image complète avec audio, planification et logique d’événements, journaux et API HTTP. Ces fonctions réduisent la dépendance aux serveurs et améliorent la résilience.

Le boîtier est-il robuste pour l’extérieur et la longue durée ?

Oui. L’indice IP66 garantit l’étanchéité aux poussières et jets d’eau, la résistance IK07 protège contre les chocs, et la plage -40 °C à +60 °C avec démarrage à froid à -30 °C assure une tenue aux conditions extrêmes. Le MTBF de 80 000 h atteste d’une excellente fiabilité. Deux LEDs multicolores indiquent l’état pour un diagnostic rapide sur site.

Quelle compatibilité réseau, VMS et téléphonie IP ?

La compatibilité est large : IPv4, IPv6, HTTP, HTTPS, FTP/FTPS, RTP/RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP client/serveur, avec audio G.711/G.722. La conformité ONVIF facilite l’intégration aux VMS tiers. Le support SIP permet des scénarios de vidéo‑interphonie et d’alerting. Des API HTTP et des journaux détaillés simplifient l’automatisation, la supervision et le dépannage.

Quelles options de montage et dimensions faut-il prévoir ?

Le boîtier se monte au mur ou au plafond. Il mesure 130 × 115 × 33 mm pour une masse de 430 g, ce qui permet un déploiement discret même dans des environnements sensibles. Les interfaces MxRJ45/LSA offrent de la souplesse pour le câblage. La mise en œuvre est rapide, avec une empreinte réduite et une grande liberté pour positionner les modules capteurs.

Quel firmware et quelle architecture matérielle sont requis ?

Le MX-S16B est compatible à partir de la branche firmware 5.1.0.x. Il s’appuie sur un processeur i.MX6 double cœur avec GPU et 1 GB de RAM pour gérer l’encodage, les flux multiples, l’analyse embarquée (MxActivitySensor) et les événements. Cette plateforme garantit des performances stables avec des économies d’énergie, tout en préservant la qualité d’image et l’évolutivité du système.
