Mx-S74A Boîtier caméra modulaire 4K 4 modules PoE IP66 IK10

Mx-S74A Boîtier caméra modulaire 4K 4 modules PoE IP66 IK10 : la flexibilité ultra-robuste qui sécurise sans compromis

Propulsez votre vidéo-surveillance avec le Mx-S74A Boîtier caméra modulaire 4K 4 modules PoE IP66 IK10. Conçu pour accueillir jusqu’à 4 modules (2 optiques + 2 fonctionnels), il délivre une 4K UHD par capteur à 30 ips (H.264/H.265), un WDR jusqu’à 120 dB et d’excellentes performances en basse lumière. Étanche IP66, antichoc IK10 et opérationnel de -40 °C à +65 °C, il s’intègre partout en intérieur/extérieur. PoE classe 4, ONVIF S/T, Gigabit, stockage microSD 8 Go et fonctions avancées (PTZ numérique, masques, multi-streaming) complètent un socle fiable et durable.

Modulaire et discret pour chaque scénario

Le Mx-S74A est un boîtier modulaire pour jusqu’à 4 modules, permettant 2 capteurs optiques et 2 modules fonctionnels simultanément. Sa conception pour installation encastrée garantit une intégration discrète, en intérieur comme en extérieur. Vous adaptez angles, focales et capteurs selon vos zones critiques, tout en ajoutant microphones/haut-parleurs via accessoires. Les 4 connecteurs modules et les connexions supplémentaires via carte d’interface offrent une évolutivité unique, sans multiplier les caméras ni les points réseau.

4K UHD fluide et détails exploitables

Chaque capteur atteint 3840 × 2160 pixels en 16:9, avec 30 ips en H.264 ou H.265 et 20 ips en MxPEG à 4K. Le WDR jusqu’à 120 dB préserve les détails en contre-jour, tandis que les formats 4:3, 8:3, 16:9 et personnalisés optimisent vos cadrages. Les fonctions image avancées (rotation numérique, zones d’intérêt, masques de confidentialité, multi-streaming) et le PTZ numérique (zoom/pan) renforcent l’analyse et la preuve, sans compromis sur la fluidité.

Performant en basse lumière

Le boîtier tire le meilleur des capteurs couleur et N&B, avec une sensibilité jusqu’à 0,1 lx @1/60 s et 0,005 lx @1 s (couleur), et 0,02 lx @1/60 s et 0,001 lx @1 s (noir et blanc). Cette sensibilité, couplée à la 4K et au WDR, garantit des scènes lisibles à toute heure. Vous bénéficiez d’images claires pour la détection, l’identification et l’archivage, limitant le recours à l’éclairage additionnel.

Robuste, fiable et économique

Certifié IP66 et IK10, le Mx-S74A résiste aux intempéries, aux chocs et fonctionne de -40 °C à +65 °C. Son boîtier en aluminium et PBT-30GF, son MTBF de 80 000 h et sa consommation PoE classe 4 (jusqu’à 25 W) en font une solution durable et économe. En limitant les caméras nécessaires grâce à sa modularité, vous diminuez coûts de câblage, d’alimentation et de maintenance.

Intégration réseau et cybersécurité étendues

Avec Ethernet 1000Base-T, ONVIF Profil S et T, et une large compatibilité protocoles (DHCP, DNS, IGMP v3, IPv4/IPv6, HTTPS, RTP/RTSP, SIP, SNMP, SMTP, SSL/TLS v1.3, VLAN, VPN, Zeroconf/mDNS…), l’intégration VMS et IT est fluide. Les options de streaming H.264/H.265 (triple streaming), MxPEG+ et MJPEG s’adaptent aux contraintes de bande passante. Les masques de confidentialité et le chiffrement renforcent la conformité et la protection des données.

Mx-S74A Boîtier caméra modulaire 4K 4 modules PoE IP66 IK10 — Description technique

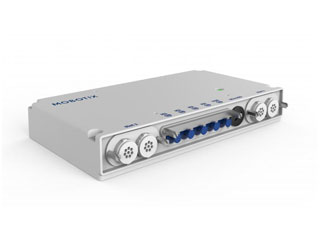

Le Mx-S74A est un corps de caméra modulaire Mobotix conçu pour accueillir quatre modules simultanés (deux optiques et deux fonctionnels). Chaque capteur peut atteindre 3840 × 2160 pixels (4K UHD) en 16:9, avec prise en charge des formats 4:3, 8:3 et personnalisés (par exemple 2592×1944, 2048×1536, 1920×1080, 1280×960). Il délivre jusqu’à 30 ips en H.264/H.265 et 20 ips en MxPEG à 4K, avec triple streaming H.265. Le WDR jusqu’à 120 dB assure une dynamique d’image optimale.

La sensibilité en faible luminosité atteint 0,1 lx @1/60 s et 0,005 lx @1 s en couleur, 0,02 lx @1/60 s et 0,001 lx @1 s en N&B. Le boîtier offre rotation numérique, zones d’intérêt, masques de confidentialité, multi-streaming, enregistrement continu et sur événement, et PTZ numérique. Côté réseau: Gigabit Ethernet, ONVIF S/T, nombreux protocoles, stockage interne microSD 8 Go, PoE classe 4 (IEEE 802.3at) jusqu’à 25 W, interfaces RJ45/LSA, USB-C, plus 4 connecteurs modules et extensions via carte d’interface.

Autres informations importantes

• Type de boîtier: Boîtier modulaire pour jusqu’à 4 modules (2 optiques + 2 fonctionnels).
• Résolution maximale par capteur: 3840 × 2160 pixels (4K UHD).
• Taille d’image maximale: 3840 × 2160 pixels, format 16:9.
• Formats d’image pris en charge: 4:3, 8:3, 16:9 et formats personnalisés (ex. 2592×1944, 2048×1536, 1920×1080, 1280×960).
• Cadence maximale: H.264: 30 images/s à 4K; H.265: 30 images/s à 4K; MxPEG: 20 images/s à 4K.
• Compression vidéo: H.264, H.265 (triple streaming), MxPEG+, MJPEG.
• Plage dynamique (WDR): Jusqu’à 120 dB.
• Sensibilité faible luminosité: Couleur 0,1 lx @1/60 s; 0,005 lx @1 s • N&B 0,02 lx @1/60 s; 0,001 lx @1 s.
• Alimentation: PoE, classe 4 (IEEE 802.3at) — consommation maximale 25 W.
• Stockage interne: 8 Go microSD (enregistrements, format propriétaire pris en charge).
• Interfaces physiques: 1× RJ45 (ou 1× LSA pour connexion réseau étanche), USB-C, 4× connecteurs modules (2 optiques + 2 fonctionnels), connexions supplémentaires via carte d’interface.
• Ethernet: 1000Base-T (Gigabit).
• ONVIF: Profil S et T.
• Protocoles réseau: DHCP, DNS, ICMP, IGMP v3, IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, NFS, NTP, RTP, RTCP, RTSP, SIP, SMB/CIFS, SNMP, SMTP, SSL/TLS v1.3, UDP, VLAN, VPN, Zeroconf/mDNS.
• Indice de protection: IP66.
• Résistance aux chocs: IK10.
• Plage de température de fonctionnement: -40 °C à +65 °C.
• Matériaux du boîtier: Aluminium et PBT-30GF.
• Couleur du boîtier: Blanc.
• Montage: Conçu pour installation encastrée (discrète) — usage intérieur et extérieur.
• Microphone / haut-parleur: Optionnels via modules/accessoires.
• Détection de sabotage (tamper): Oui.
• PTZ: Numérique (zoom/pan numérique).
• MTBF: 80 000 h.
• Dimensions (L × P × H): 232 mm × 141 mm × 37 mm.
• Consommation maximale: 25 W.
• Fonctions image et vidéo: Rotation numérique, zones d’intérêt, masques de confidentialité, multi-streaming, enregistrement continu et sur événement.

FAQ — Mx-S74A Boîtier caméra modulaire 4K 4 modules PoE IP66 IK10

À quoi sert exactement le boîtier Mx-S74A ?

Le Mx-S74A est un corps de caméra modulaire conçu pour recevoir jusqu’à 4 modules, dont 2 optiques et 2 fonctionnels. Il permet de composer une solution sur mesure: différentes optiques, capteurs couleur/N&B, modules audio ou E/S, tout en mutualisant un seul point réseau PoE. Résultat: moins de câbles, une installation encastrée discrète et une couverture multi-zones parfaitement adaptée à vos besoins.

Quelle qualité d’image obtient-on avec ce boîtier ?

Chaque capteur peut produire une image 4K UHD à 3840 × 2160 pixels en 16:9, jusqu’à 30 ips en H.264 ou H.265 et 20 ips en MxPEG à 4K. Le WDR jusqu’à 120 dB gère les écarts de luminosité, et les formats 4:3, 8:3, 16:9 ou personnalisés optimisent vos cadrages. Le PTZ numérique, les zones d’intérêt et les masques de confidentialité renforcent précision, analyse et conformité.

Comment se comporte-t-il en basse lumière ?

Excellente sensibilité: jusqu’à 0,1 lx @1/60 s et 0,005 lx @1 s en couleur, et 0,02 lx @1/60 s et 0,001 lx @1 s en N&B. Couplée au WDR et à la 4K, cette performance conserve des détails exploitables dans des environnements faiblement éclairés. Vous réduisez la nécessité d’éclairage additionnel et améliorez la détection et l’identification la nuit ou en intérieurs sombres.

Le Mx-S74A est-il robuste pour l’extérieur ?

Oui. Il est certifié IP66 (étanchéité à la poussière et aux jets d’eau) et IK10 (résistance aux chocs), avec une plage de fonctionnement de -40 °C à +65 °C. Son boîtier en aluminium et PBT-30GF, son MTBF de 80 000 h et son montage encastré discret en font une solution durable et anti-vandale adaptée aux sites exigeants, en extérieur comme en intérieur.

Quelles sont les options de connectivité et d’intégration ?

Le boîtier offre un port 1000Base-T (Gigabit) via RJ45 ou LSA étanche, ONVIF Profil S et T, et une large compatibilité protocoles: DHCP, DNS, IGMP v3, IPv4/IPv6, HTTPS, RTP/RTSP, SIP, SMB/CIFS, SNMP, SMTP, SSL/TLS v1.3, VLAN, VPN, Zeroconf/mDNS, entre autres. Cette ouverture facilite l’intégration VMS, la gestion à distance sécurisée et l’interopérabilité IT/OT dans des architectures modernes.

Quelle alimentation et quelle consommation prévoir ?

L’alimentation s’effectue en PoE classe 4 (IEEE 802.3at) avec une consommation maximale de 25 W. Cette approche simplifie le déploiement en supprimant l’alimentation locale, réduit les coûts d’installation et permet une alimentation secourue centralisée. La consommation réelle dépendra des modules utilisés, des flux vidéo (H.264/H.265/MxPEG+/MJPEG) et de la configuration de streaming simultané.

Le boîtier prend-il en charge le stockage local ?

Oui, il intègre 8 Go de microSD pour l’enregistrement local dans un format propriétaire pris en charge. Vous pouvez combiner enregistrement continu et sur événement, avec multi-streaming pour optimiser stockage et bande passante. Le stockage embarqué est utile en edge recording, en cas de coupure réseau ou pour des scénarios décentralisés, tout en pouvant être complété par un NAS (NFS/SMB/CIFS).

Quelles interfaces physiques sont disponibles ?

Le Mx-S74A propose 1× RJ45 (ou 1× LSA pour connexion réseau étanche), un port USB-C, 4× connecteurs modules (2 optiques + 2 fonctionnels) et des connexions additionnelles via carte d’interface. Ce design facilite l’ajout de modules capteurs ou audio, ainsi que l’adaptation aux contraintes de chantier, qu’il s’agisse d’environnement humide, poussiéreux ou d’une installation encastrée ultra-discrète.

Quelles fonctions vidéo avancées propose-t-il ?

Outre la 4K et le WDR, vous disposez de rotation numérique, zones d’intérêt, masques de confidentialité, multi-streaming et PTZ numérique (zoom/pan). L’encodage H.264, H.265 (triple streaming), MxPEG+ et MJPEG permet d’adapter qualité et débit. La détection de sabotage (tamper) et la gestion des événements renforcent la sécurité, tandis que SIP, SNMP et HTTPS simplifient supervision et interphonie IP.

Quelles sont les dimensions et la couleur du boîtier ?

Le boîtier mesure 232 mm × 141 mm × 37 mm et se présente en finition blanche, avec des matériaux aluminium et PBT-30GF. Son format compact et son montage encastré favorisent les installations discrètes, même dans des environnements architecturaux sensibles. Cette conception aide à réduire l’impact visuel, tout en assurant une excellente dissipation thermique et une longévité élevée en conditions difficiles.

Puis-je ajouter un microphone ou un haut-parleur ?

Oui, l’audio est disponible via modules et accessoires optionnels. Vous pouvez ainsi activer des scénarios d’interphonie IP (SIP), de messages d’alerte ou d’analyse audio. L’ajout d’audio complète la détection vidéo par des indices sonores, utile pour la levée de doute. L’intégration via les connecteurs modules et la carte d’interface garantit une mise en œuvre propre et évolutive.
