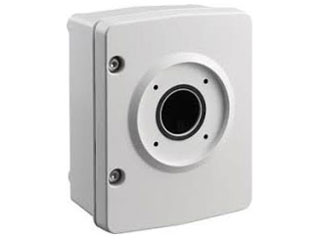

NDA-U-PA0 Boîte de jonction caméra IP66 alimentation 24VAC IK10

NDA-U-PA0 : la boîte de jonction caméra IP66 24VAC IK10 qui sécurise, alimente et simplifie vos installations

La NDA-U-PA0 de Bosch est la boîte de jonction caméra IP66 alimentation 24VAC IK10 pensée pour la fiabilité extrême et l’installation rapide en extérieur. Elle combine un boîtier robuste en alliage d’aluminium, une alimentation 24 V AC 96 VA protégée, et une compatibilité étendue de montage (mur, plafond, poteau, coin). Résistante aux intempéries et au vandalisme, elle assure une continuité de service même en conditions sévères (-60 °C à +55 °C, humidité 0–100 %). Sa conception modulaire accélère la pose et l’intégration avec les dômes Bosch, tout en offrant des options d’extension comme la fibre via SFP.

Robustesse maximale IP66, IK10 et NEMA TS2

Conçue pour durer, la NDA-U-PA0 protège vos connexions et votre caméra contre la poussière, l’eau et les impacts. Son indice IP66 garantit l’étanchéité aux intempéries, tandis que l’IK10 offre une résistance anti-vandale élevée. Certifiée NEMA TS2 pour les vibrations et chocs mécaniques, elle convient aux environnements routiers exigeants. L’alliage d’aluminium et la finition Blanc RAL 9003 assurent une excellente tenue dans le temps, pour des installations extérieures fiables et pérennes.

Alimentation 24 V AC 96 VA intégrée, sécurisée par fusibles

La NDA-U-PA0 simplifie le câblage grâce à une entrée 24 V AC et une sortie 24 V AC, avec une puissance nominale de 96 VA pour alimenter caméra et chauffage. La sécurité électrique est assurée par un fusible d’entrée 5,0 A et des fusibles de sortie dédiés: 2,0 A pour la caméra et 3,15 A pour le chauffage. Résultat: une distribution d’énergie claire, segmentée et facile à dépanner, pour minimiser les interruptions de service.

Installation polyvalente et modulaire, gain de temps garanti

Adaptée au montage mural, plafond, poteau ou coin (avec adaptateurs), la boîte de jonction NDA-U-PA0 s’intègre parfaitement à la platine de montage des dômes Bosch. Sa conception modulaire facilite le passage des câbles, l’accès aux borniers et l’ajout d’accessoires. Vous standardisez vos chantiers, réduisez les temps d’intervention et assurez une finition propre, même sur des sites complexes. Idéal pour parcs, routes, sites industriels et périmètres sensibles.

Protection contre les surtensions et fonctionnement extrême

Intégrant une protection contre les surtensions de 21,4 A (impulsion 10/1000 µs) et 1500 W de puissance de crête, la NDA-U-PA0 protège vos équipements contre les pointes transitoires. Elle fonctionne de -60 °C à +55 °C, avec une humidité de 0 % à 100 % (condensation autorisée). Même en climat froid, chaud ou marin, vos caméras restent opérationnelles. Une solution Bosch pensée pour la disponibilité continue et la tranquillité d’esprit.

Description technique

La NDA-U-PA0 Boîte de jonction caméra IP66 alimentation 24VAC IK10 de Bosch centralise l’alimentation 24 V AC et la protection de vos caméras extérieures. Elle accepte une entrée 24 V AC à 50/60 Hz et délivre 24 V AC jusqu’à 96 VA. La sécurité interne comprend un fusible d’entrée 5,0 A et des fusibles de sortie distincts: 2,0 A pour la caméra et 3,15 A pour le chauffage. Une protection contre les surtensions intégrée absorbe jusqu’à 21,4 A et 1500 W (impulsion 10/1000 µs).

Son boîtier en alliage d’aluminium, IP66 et IK10, certifié NEMA TS2, résiste aux intempéries et aux chocs. Dimensions: 216,4 × 170,0 × 105,0 mm pour 2337 g. Finition Blanc RAL 9003. Plage de fonctionnement de -60 °C à +55 °C, humidité 0–100 % avec condensation autorisée. Conception modulaire pour une installation rapide, intégration directe dans la platine de montage du dôme et possibilité d’ajouter un convertisseur média SFP pour liaisons fibre.

Autres informations importantes

• Marque / modèle: Bosch NDA-U-PA0, boîte de jonction pour caméras de surveillance extérieur.
• Entrée électrique: 24 V AC, 50/60 Hz.
• Sortie électrique: 24 V AC, puissance nominale 96 VA.
• Protection par fusibles: entrée 5,0 A; sorties 2,0 A (caméra) et 3,15 A (chauffage).
• Protection surtension: courant de crête 21,4 A et puissance de crête 1500 W (impulsion 10/1000 µs).
• Indice de protection: IP66; résistance aux chocs: IK10; vibrations/chocs mécaniques: NEMA TS2.
• Matériau: alliage d’aluminium; couleur: Blanc (RAL 9003).
• Dimensions (H × L × P): 216,4 mm × 170,0 mm × 105,0 mm; poids: 2337 g.
• Environnement: -60 °C à +55 °C; humidité 0–100 %, condensation autorisée.
• Usage/compatibilité: boîtier/armoire avec alimentation intégrée 24 VAC; montage mur/plafond/poteau/coin (adaptateurs requis selon configuration).
• Extensions: intégration possible d’un convertisseur média SFP via kit/accessoire (liaison fibre).
• Conformité: RoHS; conformité CE/UL mentionnée pour la famille de produits.
• Notes: protection contre les surtensions incluse; conception modulaire et intégration dans la platine de montage du dôme.

FAQ

La NDA-U-PA0 est-elle compatible avec toutes les caméras Bosch alimentées en 24 V AC ?

Oui, la NDA-U-PA0 fournit une sortie 24 V AC avec une puissance nominale de 96 VA, suffisante pour la plupart des dômes et caméras Bosch prévus pour le 24 V AC, y compris avec chauffage. Vérifiez la consommation de la caméra et des accessoires associés. Les fusibles séparés (2,0 A caméra, 3,15 A chauffage) sécurisent chaque circuit et facilitent le diagnostic en cas d’anomalie.

Quelle différence entre cette boîte 24 V AC et une solution PoE pour caméra ?

Le 24 V AC convient aux caméras et chauffages traditionnels nécessitant une puissance soutenue et compatible environnements extrêmes. Le PoE simplifie parfois le câblage réseau, mais peut être limité selon puissance/portée. La NDA-U-PA0 centralise l’alimentation 24 V AC, intègre des fusibles dédiés et une protection surtension 1500 W/21,4 A, garantissant robustesse et continuité en extérieur, même avec dégivrage ou chauffage.

Puis-je installer la NDA-U-PA0 sur un poteau ou un angle de mur ?

Oui. La NDA-U-PA0 prend en charge le montage mural, plafond, poteau ou coin. Certains modes exigent des adaptateurs dédiés. Sa conception modulaire et sa compatibilité avec les platines de dômes Bosch accélèrent la pose. L’étanchéité IP66, la résistance IK10 et la conformité NEMA TS2 assurent la tenue au vent, aux vibrations et aux impacts, idéale pour infrastructures routières et sites ouverts.

Comment la protection contre les surtensions fonctionne-t-elle concrètement ?

La NDA-U-PA0 intègre des composants d’absorption transitoire capables de dissiper jusqu’à 1500 W sur une impulsion 10/1000 µs, pour un courant de crête de 21,4 A. En cas de pics liés aux orages ou aux commutations, l’énergie est dérivée et limitée avant d’atteindre la caméra. Combinée aux fusibles d’entrée et de sortie, cette protection renforce la résilience et réduit les risques de dommages.

Résiste-t-elle vraiment aux conditions climatiques extrêmes ?

Oui. La plage de fonctionnement de -60 °C à +55 °C et l’humidité de 0 à 100 % avec condensation autorisée permettent une installation en zones polaires, montagneuses, maritimes ou tropicales. Le boîtier en alliage d’aluminium IP66 empêche l’intrusion de poussière et d’eau, tandis que l’IK10 protège contre les actes de vandalisme. Sa finition Blanc RAL 9003 résiste également aux UV.

Quelles sont les dimensions et le poids à prévoir pour l’intégration mécanique ?

La NDA-U-PA0 mesure 216,4 mm de hauteur, 170,0 mm de largeur et 105,0 mm de profondeur, pour un poids de 2337 g. Ces dimensions la rendent suffisamment spacieuse pour le câblage, les borniers et les accessoires, tout en restant compacte pour un montage discret. Prévoyez l’entraxe et les adaptateurs requis selon que vous optez pour un montage mural, plafond, poteau ou angle.

La solution est-elle certifiée et conforme aux normes en vigueur ?

Oui. La NDA-U-PA0 est conforme RoHS et la famille de produits mentionne la conformité CE/UL. Sa robustesse mécanique est attestée par IK10 et NEMA TS2 (vibrations et chocs), et l’indice IP66 garantit l’étanchéité. Ces références facilitent les validations en appels d’offres, assurent la sécurité électrique et mécanique, et réduisent les risques de non-conformité en sites critiques.

Peut-on étendre la connectivité réseau avec de la fibre optique ?

Oui. La NDA-U-PA0 permet l’intégration d’un convertisseur média SFP via un kit/accessoire adapté. Cette option est utile pour des liaisons longue distance, des environnements perturbés électromagnétiquement ou des infrastructures existantes en fibre. Vous centralisez alimentation 24 V AC et transition cuivre-fibre dans le même boîtier, en conservant protection surtension, modularité et facilité de maintenance.

Qu’en est-il de la maintenance et du dépannage sur site ?

La conception modulaire, les fusibles distincts (entrée 5,0 A; sorties 2,0 A caméra et 3,15 A chauffage) et l’accès aisé aux borniers simplifient les contrôles. En cas d’incident, l’isolement par circuit accélère le diagnostic. Le boîtier IP66/IK10 protège contre les intrusions, prolongeant la durée de vie des composants. L’usage de standards 24 V AC facilite le remplacement et les opérations de maintenance.

La NDA-U-PA0 convient-elle aux applications routières et industrielles ?

Parfaitement. La conformité NEMA TS2 aux vibrations et chocs mécaniques, l’IP66, l’IK10, la plage -60 °C à +55 °C et l’humidité 0–100 % la rendent idéale pour routes, tunnels, sites industriels, périmètres sensibles ou côtiers. L’alimentation 24 V AC 96 VA, la protection surtension 1500 W/21,4 A et la possibilité d’ajouter un SFP assurent performance et disponibilité même en environnement sévère.

Quels accessoires prévoir pour une installation complète ?

Selon le site, prévoyez les adaptateurs de montage (poteau/coin), la platine compatible pour dôme Bosch, un kit SFP si liaison fibre, et le câblage 24 V AC aux normes. Respectez le calibre des fusibles (5,0 A entrée; 2,0 A caméra; 3,15 A chauffage). Vérifiez l’espace disponible: 216,4 × 170,0 × 105,0 mm, poids 2337 g. Vous obtenez une solution propre, robuste et évolutive.
