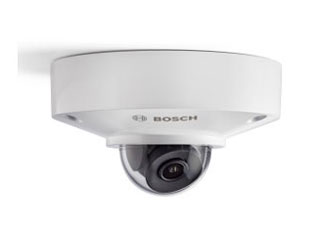

NDE-3502-F03 Caméra dôme IP extérieur Full HD 2.8mm PoE IP66 IK10

NDE-3502-F03 : Caméra dôme IP extérieur Full HD 2.8mm PoE — sécurité robuste IP66 IK10, détails nets et analyse intelligente

La NDE-3502-F03 est une caméra dôme IP extérieure Full HD 2 MP qui combine la clarté d’une optique 2,8 mm (107°) avec une robustesse IP66/IK10. Grâce au WDR jusqu’à 120 dB et à l’Essential Video Analytics, elle fournit des preuves exploitables dans toutes les conditions. PoE simplifie l’alimentation et l’installation, tandis que la compression H.265 réduit la bande passante. Intégrable via ONVIF S/G/T, avec stockage local jusqu’à 2 To et enregistrement ANR, elle sécurise sans compromis vos sites exposés, de -30 °C à +50 °C.

Détails nets et scène complète

Capturez des images Full HD 1920 × 1080 jusqu’à 30 ips avec un objectif fixe 2,8 mm F1.6 offrant un champ de 107° × 57°. Le WDR jusqu’à 120 dB (103 dB mesuré) révèle les détails en contre-jour, tandis que HDR, True Day/Night (filtre ICR), BLC et les réglages contraste/saturation/luminosité assurent une image équilibrée. La technologie iDNR réduit le bruit et la bande passante, et les zones d’intérêt (ROI) vous permettent de concentrer la qualité sur l’essentiel.

Résistance éprouvée pour l’extérieur

La NDE-3502-F03 Flexidome IP micro 3000i de Bosch IP Video est conçue pour durer : boîtier IP66 contre les intempéries et IK10 contre les chocs. Elle fonctionne de -30 °C à +50 °C, avec humidité 5–100% HR (avec condensation), et une coupole en polycarbonate transparent avec revêtement anti-rayures. Compacte (Ø 121 × 69,4 mm) et légère (≈456 g), elle s’adapte aux environnements exigeants sans compromettre la qualité d’image ni la fiabilité jour et nuit.

Intelligence intégrée et preuves exploitables

Essential Video Analytics (EVA) offre détection, lignes virtuelles, intrusion, comptage et plus encore pour une surveillance proactive. Les masques de confidentialité (8 zones), le compteur de pixels, l’Intelligent Defog et l’enregistrement pré‑alarme RAM (jusqu’à 5 s) maximisent la valeur probante. L’enregistrement ANR sur carte microSD assure la continuité en cas de perte réseau. Multi‑stream H.264/H.265/M‑JPEG et ROI optimisent l’archivage et l’analyse en temps réel.

Installation simple, intégration ouverte et sécurité réseau

PoE IEEE 802.3af ou 12 VDC pour une mise en service rapide. Interface RJ45 10/100 Base‑T (Auto‑MDIX) avec IPv4/IPv6, TCP/UDP, HTTP/HTTPS, RTP/RTCP, RTSP, ONVIF Profile S/G/T, SNMP, DHCP, NTP et TLS. Sécurité avancée TLS 1.0/1.2, AES128/256 et 802.1x (EAP‑TLS). Audio full/half duplex (G.711, L16, AAC‑LC), I/O alarme, et sortie CVBS facilitent l’intégration aux systèmes existants tout en sécurisant les flux et l’accès à la caméra.

NDE-3502-F03 Caméra dôme IP extérieur Full HD 2.8mm PoE IP66 IK10 — Description technique

La NDE-3502-F03 Bosch Flexidome IP micro 3000i est une caméra dôme extérieure fixe Full HD 2 MP (1920 × 1080) à capteur CMOS 1/2,8″. L’optique fixe 2,8 mm F1.6 couvre 107° × 57° et délivre jusqu’à 30 ips (2 MP) ou 25 ips en HDR. Elle combine WDR jusqu’à 120 dB (103 dB mesuré), True Day/Night avec filtre ICR amovible, BLC, réglages d’image complets et iDNR pour réduire bruit et débit. Les formats H.265/HEVC, H.264 et M‑JPEG sont pris en charge, avec multi‑stream et zones d’intérêt (ROI).

L’intégration réseau s’appuie sur RJ45 10/100 Base‑T (Auto‑MDIX), IPv4/IPv6, TCP/UDP, HTTP/HTTPS, RTP/RTCP, RTSP, ONVIF S/G/T, SNMP, DHCP, NTP et TLS. Sécurité TLS 1.0/1.2, AES128/256 et 802.1x (EAP‑TLS). Audio entrée/sortie (G.711, L16, AAC‑LC), sortie CVBS, I/O alarme, et stockage microSDHC/XC jusqu’à 2 To avec ANR. Boîtier IP66/IK10, -30 °C à +50 °C, 5–100% HR, Intelligent Defog, pré‑alarme RAM (jusqu’à 5 s), masques de confidentialité (8 zones) et compteur de pixels.

Caractéristiques techniques complètes

• Marque / gamme : Bosch IP Video, Bosch, Flexidome IP micro 3000i
• Modèle : NDE-3502-F03 Caméra dôme IP extérieur Full HD 2.8mm PoE IP66 IK10
• Type de caméra : Caméra dôme extérieure fixe (IP66 / IK10)
• Objectif (focale) : 2,8 mm (fixe); ouverture F1.6 (pour 2,8 mm)
• Champ de vue (Horizontal × Vertical) : 107° × 57° (avec objectif 2,8 mm)
• Type de capteur d’image : CMOS 1/2,8″
• Résolution maximale : 1920 × 1080 px (2 MP, 1080p)
• Nombre de pixels actifs : 1920 × 1080
• Vitesse d’acquisition : Jusqu’à 30 ips (2 MP); 25 ips en HDR (2 MP)
• WDR : 120 dB; Plage dynamique (WDR, mesurée) : 103 dB (2 MP)
• Sensibilité (mesurée, 1/30, F1.6) : 0,10 lx (couleur); 0,05 lx (monochrome)
• Compression vidéo : H.265/HEVC, H.264, M-JPEG
• Formats de résolution pris en charge : 1920×1080; 1280×720; 768×432; 640×480; 720×480; 720×576
• Modes d’image : HDR; True Day/Night (filtre IR amovible ICR); BLC; réglages contraste/saturation/luminosité
• Réduction de bruit : Intelligent Dynamic Noise Reduction (iDNR)
• Analytique vidéo intégrée : Essential Video Analytics (détection, tripwire, intrusion, comptage, etc.)
• Streaming : Multi-stream configurable (H.264/H.265/M-JPEG); zones d’intérêt (ROI)
• Entrées/sorties audio : Entrée ligne audio max 1 Vrms; sortie ligne audio 16 Ω typ. (0,875 Vrms); streaming audio full/half duplex
• Codecs audio pris en charge : G.711, L16, AAC-LC
• Sortie vidéo analogique : CVBS 1,0 Vp-p / 75 Ω (PAL/NTSC)
• Stockage local : Slot microSDHC / microSDXC (support jusqu’à 2 To); enregistrement ANR
• Interface réseau : RJ45 10/100 Base-T (Auto-MDIX); protocoles IPv4/IPv6, TCP/UDP, HTTP/HTTPS, RTP/RTCP, RTSP, ONVIF Profile S/G/T, SNMP, DHCP, NTP, TLS
• Sécurité réseau : TLS 1.0/1.2; AES128/256; 802.1x (EAP-TLS)
• Rapport signal/bruit (SNR) : >55 dB
• Alimentation : PoE IEEE 802.3af (Type 1, Classe 2) ou 12 V DC ±30%
• Consommation électrique : PoE : typ. 3,5 W / max 10,5 W; 12 V DC : typ. 3,1 W / max 9,5 W
• Dimensions : Ø 121 mm × hauteur 69,4 mm
• Diamètre de la coupole : Ø 63 mm (dôme interne)
• Poids : ≈456 g
• Indice de protection : IP66
• Résistance aux chocs : IK10
• Plage de température de fonctionnement : -30 °C à +50 °C
• Humidité de fonctionnement : 5–100% HR (avec condensation)
• Montage : Montage en surface; réglage pan 0°–355°, inclinaison 0°–75°, rotation 0°–360°
• Matériau de la coupole : Polycarbonate transparent avec revêtement anti-rayures
• Entrées/sorties d’alarme : Entrée d’alarme (activation par court-circuit ou 5 V DC); sortie d’alarme max 12 V DC / 50 mA
• Caractéristiques supplémentaires : Enregistrement ANR, enregistrement pré-alarm RAM (jusqu’à 5 s), masques de confidentialité programmables (8 zones), compteur de pixels, Intelligent Defog

Qu’est-ce qui distingue la NDE-3502-F03 pour une installation extérieure exigeante ?

Cette caméra dôme IP extérieur Full HD 2.8mm PoE IP66 IK10 combine un boîtier étanche IP66, une résistance aux chocs IK10 et une large plage thermique de -30 °C à +50 °C. Son dôme en polycarbonate anti‑rayures, l’humidité admissible jusqu’à 100% HR avec condensation, et l’Essential Video Analytics en font une solution durable qui fournit des preuves précises malgré la pluie, les chocs ou les scènes à fort contraste.

La qualité d’image est‑elle suffisante pour des preuves en faible luminosité ?

Oui. Le capteur CMOS 1/2,8″ délivre du 1080p jusqu’à 30 ips, avec une sensibilité de 0,10 lx en couleur et 0,05 lx en monochrome (1/30, F1.6). Le WDR atteint 120 dB (103 dB mesuré), le True Day/Night avec filtre ICR bascule proprement jour/nuit, et l’iDNR réduit le bruit. Combinés à HDR, BLC et aux réglages fins, ces atouts préservent les détails en basse lumière et en contre‑jour.

Quels codecs et résolutions la caméra prend‑elle en charge ?

La NDE-3502-F03 supporte H.265/HEVC, H.264 et M‑JPEG en multi‑stream configurable avec zones d’intérêt (ROI). Les formats de résolution incluent 1920×1080, 1280×720, 768×432, 640×480, 720×480 et 720×576. Vous pouvez délivrer jusqu’à 30 ips en 2 MP (25 ips en HDR), optimiser la bande passante en H.265 et maintenir la lisibilité des zones clés grâce au ROI.

L’intégration avec mon VMS/NVR est‑elle facile ?

Oui. L’interface RJ45 10/100 Base‑T (Auto‑MDIX) et les protocoles ouverts IPv4/IPv6, TCP/UDP, HTTP/HTTPS, RTP/RTCP, RTSP et ONVIF Profile S/G/T assurent une compatibilité étendue. SNMP, DHCP, NTP et TLS facilitent l’administration. La sortie analogique CVBS (PAL/NTSC) aide lors de la mise au point initiale, et l’audio full/half duplex (G.711, L16, AAC‑LC) permet l’interphonie et l’enregistrement synchronisé.

Comment la caméra gère‑t‑elle les pertes réseau ou les coupures ?

Le slot microSDHC/microSDXC prend en charge jusqu’à 2 To pour un enregistrement local. La fonction ANR (Automatic Network Replenishment) comble automatiquement les lacunes vers le NVR lorsque la connexion revient. L’enregistrement pré‑alarme RAM (jusqu’à 5 s) capture les instants critiques avant l’événement, tandis que l’Essential Video Analytics déclenche les enregistrements pertinents, garantissant une continuité probante.

Quelles sont les options d’alimentation et la consommation ?

Deux choix : PoE IEEE 802.3af (Type 1, Classe 2) ou 12 V DC ±30%. En PoE, la consommation est typiquement 3,5 W et 10,5 W au maximum; en 12 V DC, 3,1 W typiques et 9,5 W maximum. Cette flexibilité simplifie le déploiement et permet d’équilibrer coûts et redondance énergétique, tout en maintenant de hautes performances vidéo et analytiques.

Les fonctions d’analyse vidéo sont‑elles adaptées à la prévention ?

Absolument. Essential Video Analytics couvre la détection, les lignes virtuelles (tripwire), l’intrusion, le comptage et d’autres scénarios métiers. Avec 8 zones de masquage de confidentialité, un compteur de pixels pour calibrer les scènes et Intelligent Defog pour percer la brume, la NDE-3502-F03 transforme la supervision en outil proactif, en réduisant les fausses alertes et en priorisant les événements réellement critiques.

Quelles mesures de cybersécurité sont prévues ?

La sécurité réseau comprend TLS 1.0/1.2, chiffrement AES128/256 et authentification 802.1x (EAP‑TLS). Les communications HTTPS et les flux chiffrés protègent les données en transit. Les profils ONVIF S/G/T assurent une intégration sécurisée avec les VMS modernes. La gestion par SNMP/NTP/DHCP facilite la gouvernance, tandis que l’isolation PoE et la gestion des comptes renforcent le contrôle d’accès.

L’installation et l’orientation de la caméra sont‑elles simples ?

Oui. Prévue pour un montage en surface, la NDE-3502-F03 offre un réglage pan 0°–355°, inclinaison 0°–75° et rotation 0°–360°. Sa compacité (Ø 121 × 69,4 mm) et son dôme interne Ø 63 mm facilitent l’implantation sous plafonds, auvents et murs. La sortie CVBS aide au cadrage initial, tandis que ROI et compteur de pixels affinent l’alignement final.

Pourquoi parle‑t‑on de WDR 120 dB et de 103 dB mesuré ?

Le WDR 120 dB décrit la performance nominale maximale de la technologie, tandis que 103 dB (2 MP) correspond à une mesure en conditions spécifiques. Dans la pratique, la caméra gère très bien les scènes à fort contraste grâce au HDR, au True Day/Night et au BLC. Cette combinaison garantit une lisibilité fiable des sujets, même en contre‑jour prononcé.

Qu’en est‑il de l’audio, des E/S et de la maintenance ?

La caméra propose une entrée ligne audio (max 1 Vrms) et une sortie ligne audio 16 Ω typ. (0,875 Vrms), avec streaming audio full/half duplex. Les E/S d’alarme comprennent une entrée (court‑circuit ou 5 V DC) et une sortie 12 V DC / 50 mA. Ces interfaces permettent l’interphonie, les événements couplés et les scénarios dissuasifs, tout en simplifiant la maintenance et les tests.
