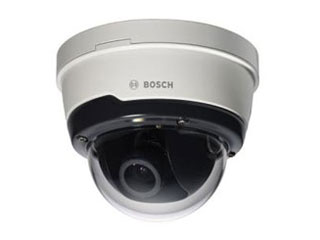

NDE-5503-A Caméra dôme IP 5MP ext., varifocale 3-10mm IP66 IK10

NDE-5503-A Caméra dôme IP 5MP ext., varifocale 3–10 mm IP66 IK10 : des images probantes, une installation simplifiée

La NDE-5503-A est une caméra dôme IP 5 mégapixels conçue pour l’extérieur, issue de la gamme Bosch FLEXIDOME IP 5000i. Elle combine une optique varifocale motorisée 3–10 mm (AVF), un HDR jusqu’à 120 dB et un véritable mode jour/nuit pour fournir des images nettes en toutes conditions. Robuste (IP66, IK10) et efficace (H.265, iDNR, ROI), elle s’intègre en PoE et enregistre localement sur microSD. Ses analyses vidéo Essential Video Analytics transforment vos scènes en informations exploitables, avec une fiabilité professionnelle Bosch IP Video.

Qualité d’image 5MP et HDR jusqu’à 120 dB

Capturez des détails critiques grâce au capteur 5 MP et au High Dynamic Range jusqu’à 120 dB, qui révèle simultanément les zones sombres et lumineuses. La fonction True Day/Night avec filtre IR mécanique commuté garantit des couleurs fidèles et un noir et blanc net pour la faible lumière. La réduction de bruit intelligente iDNR optimise la clarté tout en réduisant la bande passante. Résultat : des preuves exploitables, de jour comme de nuit, dans des scènes complexes à forts contre-jours.

Flexibilité optique AVF 3–10 mm et autofocus motorisé

Adaptez précisément votre cadrage avec l’objectif varifocale automatique (AVF) 3–10 mm motorisé, offrant environ 92° à 29° en horizontal et 50° à 18° en vertical. L’autofocus motorisé accélère la mise au point et simplifie la mise en service à distance, sans interventions répétées sur site. Avec l’ouverture f/1,3, la caméra maximise la lumière entrante pour des images plus lumineuses. La rotation d’image automatique 0/90/180/270° facilite l’ajustement aux scènes verticales.

Robustesse extérieure IP66 et IK10, prête pour le terrain

Conçue pour durer, la NDE-5503-A résiste aux intempéries et au vandalisme grâce aux indices IP66 et IK10. Elle fonctionne de −40 °C à +50 °C et supporte de 5 % à 100 % d’humidité relative, pour des performances constantes dans des environnements difficiles. Sa construction robuste protège l’optique et l’électronique, garantissant la disponibilité du système. Idéale pour parkings, périmètres, façades et zones publiques exposées aux chocs et aux conditions climatiques extrêmes.

Efficacité réseau, stockage local et analytics intégrées

Réduisez la bande passante via H.265/H.264, iDNR et régions d’intérêt (ROI). Les multi-streams configurables s’adaptent à l’enregistrement et à la visualisation. Les débits indicatifs en 5 MP atteignent ≈ 1597 kb/s à 30 ips (selon configuration). Essential Video Analytics fournit la détection de sabotages, mouvements et événements configurables. Le slot microSD/microSDHC/microSDXC sécurise un enregistrement local redondant. Avec l’alimentation PoE et l’Ethernet 10/100, l’intégration réseau se fait rapidement, y compris avec ONVIF, RTSP et protocoles standards.

Caractéristiques techniques de la NDE-5503-A

La NDE-5503-A (Bosch IP Video) est une caméra dôme fixe extérieure 5 MP jour/nuit de la famille FLEXIDOME IP 5000i. Elle embarque un capteur CMOS progressif 1/2.9″, une optique varifocale automatique (AVF) motorisée 3–10 mm à f/1,3, et un HDR jusqu’à 120 dB pour équilibrer les scènes à forts contrastes. Le filtre IR mécanique (True Day/Night) assure des images précises en couleur dès 0,24 lux et en monochrome dès 0,03 lux (f/1,3, 30 IRE).

Les flux H.265/H.264/MJPEG multi-stream avec ROI, iDNR et débits indicatifs ≈ 1597 kb/s à 30 ips en 5 MP optimisent le réseau. Entrées/sorties audio (0,707 Vrms) en bidirectionnel, CVBS via SMB (1 V p-p, 75 Ω), E/S alarme (1/1) et stockage microSD complètent la connectique RJ-45 10/100 PoE. Boîtier IP66 IK10, −40 °C à +50 °C, 5–100 % HR. Alimentation PoE 48 V DC nominal ou +12 V DC ±10 %, ≈ 7,2 W maxi; ≈ 600 mA à 12 V et ≈ 200 mA via PoE.

• Capteur : 1/2.9″ CMOS progressif.
• Pixels effectifs (H × V) : 3072 × 1944 px.
• Résolution vidéo maximale (format 16:9) : 3072 × 1728 px, jusqu’à 30 images/s.
• Formats vidéo pris en charge : H.265 (HEVC), H.264, MJPEG.
• Objectif (focale) : 3–10 mm, varifocale automatique (AVF) motorisé.
• Ouverture maximale : f/1,3.
• Mise au point : Motorisée (auto/focus motorisé).
• Champ de vision horizontal : ≈ 92° – 29°.
• Champ de vision vertical : ≈ 50° – 18°.
• Filtre jour/nuit : Filtre IR mécanique commuté (True Day/Night).
• Sensibilité minimale (couleur) : 0,24 lux (f/1,3, 30 IRE).
• Sensibilité minimale (monochrome) : 0,03 lux (f/1,3, 30 IRE).
• Plage dynamique : High Dynamic Range (HDR) jusqu’à 120 dB.
• Compression et streaming : Multi-stream configurable en H.265/H.264/MJPEG, régions d’intérêt (ROI).
• Débits indicatifs (5 MP) : ≈ 1597 kb/s à 30 ips (valeurs indicatives selon configuration).
• Entrées/sorties audio : Entrée ligne et sortie ligne (0,707 Vrms), support audio bidirectionnel.
• Sortie vidéo analogique : CVBS via connecteur SMB (1 V p-p, 75 Ω).
• Entrées/sorties d’alarme : 1 entrée d’alarme, 1 sortie d’alarme (sortie 30 V DC max, charge max 0,5 A).
• Stockage local : Emplacement microSD / microSDHC / microSDXC.
• Analyse vidéo intégrée : Essential Video Analytics (détection sabotage, mouvements, événements configurables).
• Réduction de bruit : iDNR (intelligent Dynamic Noise Reduction).
• Consommation et alimentation : Alimentation PoE 48 V DC nominal ou +12 V DC ±10 % (auxiliaire). Consommation maximale ≈ 7,2 W.
• Courant (indiqué) : ≈ 600 mA à 12 V DC; ≈ 200 mA maximum via PoE (valeurs indicatives).
• Indice de protection (ingress) : IP66.
• Résistance aux chocs : IK10 (antivandale).
• Température de fonctionnement : −40 °C à +50 °C.
• Humidité de fonctionnement : 5 % à 100 % HR (sans condensation indiquée selon spécification constructeur).
• Dimensions (Ø × H) : ≈ 145 mm × 130 mm (5,7 in × 5,1 in convertis en mm).
• Poids : ≈ 1 102 g.
• Connectivité réseau : Ethernet 10Base-T/100Base-TX, protocoles réseau standards (TCP/IP, DHCP, DNS, NTP, RTSP, ONVIF, etc.).
• Autres interfaces : RJ-45 (LAN/PoE), prise SMB vidéo, connecteurs audio ligne, bornier alarme.
• Fonctions image : WDR/HDR, BLC, privacy masking (8 zones), rotation automatique 0/90/180/270°, defog intelligent.

Qu’est-ce qui distingue la NDE-5503-A 5MP pour une surveillance extérieure exigeante ?

Cette caméra dôme IP 5MP combine une optique varifocale motorisée 3–10 mm (AVF), un HDR jusqu’à 120 dB et un véritable mode jour/nuit, garantissant des images exploitables dans des scènes très contrastées. Son boîtier IP66 et IK10 supporte −40 °C à +50 °C, tandis que H.265, iDNR et ROI réduisent la bande passante. Essential Video Analytics ajoute des fonctions d’analyse pro, et le PoE simplifie l’installation.

La NDE-5503-A est-elle simple à installer et à mettre au point ?

Oui. L’objectif varifocale AVF motorisé permet un cadrage fin à distance, et l’autofocus motorisé élimine les ajustements manuels fastidieux. L’alimentation PoE via RJ-45 réduit le câblage. Les flux multi-stream configurables s’adaptent immédiatement aux enregistreurs existants. Avec la rotation d’image automatique et la sortie CVBS via SMB pour réglages ponctuels, la mise en service est rapide, même sur des sites étendus.

Comment la caméra gère-t-elle les faibles éclairages et les contre-jours ?

La NDE-5503-A offre une sensibilité de 0,24 lux en couleur et 0,03 lux en monochrome (f/1,3, 30 IRE). Son filtre IR mécanique commuté (True Day/Night) assure des couleurs fidèles le jour et un noir et blanc net la nuit. Le HDR jusqu’à 120 dB révèle simultanément ombres et lumières. La réduction de bruit iDNR maintient la clarté tout en optimisant le débit en conditions sombres.

Quels sont les formats vidéo et débits typiques disponibles ?

La caméra prend en charge H.265 (HEVC), H.264 et MJPEG, avec multi-streams configurables et régions d’intérêt (ROI). En 5 MP, les débits indicatifs atteignent environ 1597 kb/s à 30 ips selon la configuration, ce qui offre un excellent compromis entre qualité et usage réseau. Les flux peuvent être ajustés pour répondre aux exigences d’enregistrement, de visualisation distante et d’optimisation de stockage.

La NDE-5503-A dispose-t-elle d’un stockage embarqué ?

Oui. Un emplacement microSD/microSDHC/microSDXC permet l’enregistrement local, utile pour la redondance ou l’edge recording lorsque le réseau ou l’enregistreur est indisponible. Cette fonction protège vos données critiques et facilite le découplage temporaire de la caméra du système central. Elle est particulièrement pertinente pour les sites distants où la continuité d’enregistrement est prioritaire.

Quelles options d’entrées/sorties et d’audio sont disponibles ?

La caméra propose 1 entrée et 1 sortie d’alarme (30 V DC max, charge max 0,5 A) pour interagir avec détecteurs et actionneurs. Elle inclut une entrée ligne et une sortie ligne audio (0,707 Vrms) avec support bidirectionnel pour écouter, parler ou déclencher des actions sur événement. Une sortie vidéo analogique CVBS via connecteur SMB (1 V p-p, 75 Ω) est disponible pour l’alignement ou le dépannage.

La robustesse mécanique et environnementale est-elle adaptée aux sites à risque ?

Absolument. Le dôme est certifié IP66 pour la protection contre la poussière et les jets d’eau, et IK10 pour la résistance aux chocs et actes de vandalisme. Il fonctionne de −40 °C à +50 °C et supporte 5 % à 100 % d’humidité relative. Ces caractéristiques en font un choix fiable pour parkings, zones publiques, périmètres industriels et sites exposés aux intempéries et aux chocs.

Quelles sont les possibilités d’intégration réseau et protocoles ?

La NDE-5503-A se connecte en Ethernet 10Base‑T/100Base‑TX via RJ‑45 avec PoE. Elle prend en charge les protocoles réseau standards tels que TCP/IP, DHCP, DNS, NTP, RTSP et ONVIF, facilitant l’intégration avec des VMS et NVR multi-marques. Les multi-streams, le ROI et iDNR permettent d’optimiser la bande passante selon les contraintes du réseau et des besoins d’archivage.

Quelles fonctions intelligentes sont incluses pour la détection d’événements ?

Essential Video Analytics est intégré, avec détection de sabotage, de mouvements et événements configurables. Vous pouvez définir des règles pour déclencher enregistrements, notifications ou sorties d’alarme selon des scénarios précis. Les zones de masquage de confidentialité (jusqu’à 8) aident à respecter les exigences de confidentialité, tandis que des fonctions d’image comme BLC et defog améliorent la visibilité en conditions difficiles.

Quelles sont les exigences d’alimentation et la consommation typique ?

La caméra s’alimente en PoE 48 V DC nominal via Ethernet ou en +12 V DC ±10 % (alimentation auxiliaire). La consommation maximale est d’environ 7,2 W. Les courants indicatifs sont d’environ 600 mA à 12 V DC et jusqu’à 200 mA via PoE (selon configuration). Cette sobriété énergétique simplifie le dimensionnement des switches PoE et la continuité de service sur onduleur.

Quelles dimensions, poids et options mécaniques faut-il prévoir à l’installation ?

Le dôme mesure environ Ø 145 mm × 130 mm de hauteur et pèse près de 1 102 g, un format compact et robuste pour une fixation discrète. La rotation automatique 0/90/180/270° facilite la mise au format de scènes verticales. Les interfaces comprennent RJ‑45 (LAN/PoE), prise SMB vidéo, connecteurs audio ligne et bornier d’alarme, pour une installation propre et une maintenance aisée.
