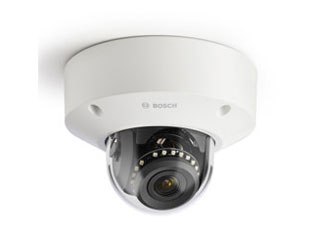

NDE-7604-AL Caméra dôme IP 4K IR 40m varifocale PoE+ IP66 IK10

NDE-7604-AL Caméra dôme IP 4K IR 40 m varifocale PoE+ IP66 IK10 — des preuves ultra-nettes, de jour comme de nuit

La Bosch NDE-7604-AL Flexidome Inteox 7100i offre une surveillance 4K (8 MP) d’exception avec vision IR jusqu’à 40 m et une optique varifocale motorisée 3,6–10 mm. Son capteur CMOS 1/1,8″, l’autofocus et le P‑iris F1,5 garantissent des images nettes dans toutes les conditions. Antivandale IK10, étanche IP66, elle fonctionne de −40 °C à +50 °C et supporte PoE+ (IEEE 802.3at Type 2, Class 4) ou 24 VAC ±10 %. Sécurisée (XTS‑AES, TLS, PKI X.509) et ouverte (plate-forme Inteox compatible Azena AppStore), elle intègre l’Intelligent Video Analytics et un slot microSDHC/microSDXC.

Ultra-détails 4K et vision nocturne 40 m

Profitez d’une résolution maximale 3840×2160 (4K UHD, 8 MP) jusqu’à 30 ips, d’un capteur 1/1,8″ CMOS et d’un rapport SNR > 55 dB pour des preuves exploitables. La portée IR ≈ 40 m (LED 850 nm) permet une visibilité totale à 0,0 lx. Sensibilité: couleur 0,189 lux (F1,5, 30 IRE), monochrome 0,0316 lux. La large plage dynamique ≈ 87 dB et la réduction de bruit numérique stabilisent les détails dans les scènes à forts contrastes.

Flexibilité varifocale motorisée et installation rapide

L’objectif varifocal motorisé 3,6–10 mm avec P‑iris F1,5 et autofocus accélère le cadrage précis. Angle de champ horizontal ≈ 97° à 53° (large–télé). Latence vidéo ≈ 120 ms en 8 MP à 30 ips pour un suivi fluide. Liberté d’orientation: Pan 0°–370°, Tilt 0°–75°, Roll 0°–355°. Fonctions utiles: masquage de vie privée, rotation d’image 0°/90°/180°/270°, profils multi-résolutions (par ex. 2560×1440, 1920×1080, 1536×864, 1280×720).

Robustesse tout temps et antivandale

Conçue pour durer, la NDE-7604-AL est certifiée IP66 contre les intempéries et IK10 contre les chocs. La coupole en polycarbonate transparent reçoit un traitement anti‑UV et anti‑rayures. Température de fonctionnement −40 °C à +50 °C, humidité 5 % à 93 % HR sans condensation (jusqu’à 100 % avec condensation). Protection surtension Ethernet ≈ 1 kV (8/20 µs). Dimensions 175 × 130 mm, poids ≈ 1,5 kg: une forme compacte et solide pour les sites exposés.

Connectivité et alimentation simplifiées

Réseau Ethernet RJ45 10/100BASE‑T auto‑sensing avec protocoles IPv4/IPv6, TCP, UDP, HTTP, HTTPS, RTSP, RTP/RTCP, FTP, DHCP, NTP et ONVIF. Alimentation PoE+ (IEEE 802.3at Type 2, Class 4) ou 24 VAC ±10 %, consommation max 25,5 W (PoE+). I/O: 1 entrée d’alarme; 2 sorties (max. 30 VAC / +40 VDC, 0,5 A). Audio: entrée ligne ≈ 10 kΩ, 1 Vrms max; sortie ligne ≈ 1 Vrms. Formats audio G.711, L16, AAC‑LC.

Sécurité avancée et analytique intelligente

Chiffrement local XTS‑AES, PKI X.509 et TLS assurent la confidentialité des données. Stockage local via slot microSDHC/microSDXC. Plate-forme ouverte Inteox compatible Azena AppStore pour applications tierces et Intelligent Video Analytics (IVA) embarqué. Vidéo multi-codecs H.264, H.265/HEVC et M‑JPEG, cadence 1–30 ips, avec profils de résolutions jusqu’en 4K. Idéal pour les déploiements Bosch IP Video exigeant évolutivité, conformité et insights en temps réel.

NDE-7604-AL — Description technique

La Bosch caméra dôme fixe IR Flexidome Inteox 7100i NDE‑7604‑AL est une dôme fixe réseau (caméra IP) 8 MP/4K (3840×2160) dotée d’un objectif varifocal motorisé 3,6–10 mm, autofocus et P‑iris F1,5. Elle délivre 1 à 30 ips en H.264, H.265/HEVC et M‑JPEG, avec des résolutions telles que 2560×1440, 1920×1080, 1536×864 et 1280×720. Le capteur 1/1,8″ CMOS, la WDR ≈ 87 dB et le SNR > 55 dB garantissent des images précises, même en contre‑jour.

La vision IR ≈ 40 m à 850 nm assure 0,0 lx; sensibilité couleur 0,189 lux (F1,5, 30 IRE) et monochrome 0,0316 lux. Boîtier IP66/IK10, coupole polycarbonate anti‑UV/anti‑rayures. Alimentation PoE+ (IEEE 802.3at Type 2, Class 4, 25,5 W) ou 24 VAC ±10 %. Réseau RJ45 10/100BASE‑T et protocoles IPv4/IPv6, TCP, UDP, HTTP, HTTPS, RTSP, RTP/RTCP, FTP, DHCP, NTP, ONVIF. Sécurité XTS‑AES, PKI X.509, TLS; slot microSDHC/microSDXC. Orientation: Pan 0°–370°, Tilt 0°–75°, Roll 0°–355°.

FAQ — NDE-7604-AL Caméra dôme IP 4K IR 40m varifocale PoE+ IP66 IK10

La NDE-7604-AL est-elle bien une caméra réseau et quel est son positionnement ?

Oui, c’est une dôme fixe réseau (caméra IP) de la gamme Bosch IP Video, référencée Flexidome Inteox 7100i. Elle combine 8 MP/4K pour des preuves détaillées et une plate-forme ouverte Inteox compatible Azena AppStore, idéale pour les projets évolutifs. Elle s’adresse aux sites sensibles recherchant robustesse IP66/IK10, analytique embarquée (IVA) et sécurité de bout en bout.

Quelles résolutions, fréquences et formats vidéo sont disponibles ?

La caméra fournit jusqu’à 3840×2160 (4K UHD) à 1–30 images par seconde. Elle prend en charge H.264, H.265/HEVC et M‑JPEG et propose plusieurs résolutions, notamment 2560×1440, 1920×1080, 1536×864 et 1280×720. La latence vidéo est d’environ 120 ms en 8 MP à 30 ips, ce qui convient aux scénarios de suivi en direct et d’enregistrement synchronisé.

Comment se comporte-t-elle en faible luminosité et dans l’obscurité totale ?

La sensibilité atteint couleur 0,189 lux (F1,5, 30 IRE) et monochrome 0,0316 lux; avec IR, 0,0 lx. L’éclairage infrarouge ≈ 40 m utilise des LED 850 nm. La large plage dynamique ≈ 87 dB et la réduction de bruit numérique maintiennent lisibilité et détails, même en scènes mixtes. Le SNR > 55 dB limite le bruit pour des images propres.

Quel est l’objectif et quelles sont les possibilités de cadrage ?

L’optique varifocale motorisée 3,6–10 mm avec P‑iris F1,5 et autofocus facilite l’installation. L’angle de champ horizontal varie d’environ 97° (grand‑angle) à 53° (télé). L’orientation mécanique propose Pan 0°–370°, Tilt 0°–75°, Roll 0°–355°, tandis que la rotation d’image 0°/90°/180°/270° et le masquage de vie privée aident à s’adapter à tout contexte.

Quelles sont les capacités réseau et les protocoles supportés ?

La connexion se fait via Ethernet RJ45 10/100BASE‑T auto‑sensing. Les protocoles pris en charge incluent IPv4/IPv6, TCP, UDP, HTTP, HTTPS, RTSP, RTP/RTCP, FTP, DHCP, NTP et ONVIF pour une intégration VMS étendue. Les flux sécurisés s’appuient sur TLS. Le chiffrement local XTS‑AES et la gestion de certificats PKI X.509 renforcent l’authentification et la confidentialité.

Quelles options d’alimentation et de consommation sont prévues ?

La caméra fonctionne en PoE+ (IEEE 802.3at Type 2, Class 4) avec une consommation maximale de 25,5 W, ou en alimentation auxiliaire 24 VAC ±10 % (fonctionnement possible selon configuration). Cette flexibilité simplifie les déploiements sur sites existants, tout en garantissant la pleine puissance nécessaire aux LED IR, à l’optique motorisée et aux fonctions analytiques.

Quelles interfaces d’E/S, audio et formats sont disponibles ?

Elle dispose de 1 entrée d’alarme et 2 sorties d’alarme (max. 30 VAC / +40 VDC, 0,5 A). Audio: entrée ligne ≈ 10 kΩ, 1 Vrms max; sortie ligne ≈ 1 Vrms, avec codecs G.711, L16 et AAC‑LC. Ces interfaces facilitent l’intégration d’alertes, d’interphonie ou de haut‑parleurs pour des scénarios de dissuasion et de réponse sur événement.

Quelles protections mécaniques et environnementales propose-t-elle ?

Boîtier classé IP66 et IK10 pour la résistance aux intempéries et au vandalisme. La coupole en polycarbonate transparent bénéficie d’un traitement anti‑UV et anti‑rayures. Plage de température −40 °C à +50 °C; humidité 5 % à 93 % HR sans condensation (jusqu’à 100 % avec condensation). Protection surtension Ethernet ≈ 1 kV (8/20 µs) assurant la résilience sur réseaux exposés.

Quelles sont les dimensions, le poids et les options de stockage ?

La NDE‑7604‑AL mesure 175 × 130 mm pour un poids d’environ 1,5 kg, un format compact compatible avec de nombreuses configurations de plafond ou mural via accessoires. Un slot microSDHC/microSDXC est intégré (jusqu’au format microSDXC) pour l’enregistrement local redondant, utile en continuité d’activité en cas de coupure réseau ou d’archivage décentralisé.

Quelles fonctions intelligentes et de traitement d’image sont incluses ?

La plate-forme ouverte Inteox est compatible Azena AppStore et prend en charge l’Intelligent Video Analytics (IVA) embarqué. Des fonctions de traitement image telles que réduction de bruit numérique, masquage de vie privée et rotation 0°/90°/180°/270° améliorent la qualité et la conformité. L’appareil s’intègre naturellement aux solutions Bosch IP Video pour étendre les cas d’usage.

La configuration de la caméra permet-elle des flux optimisés et une large compatibilité VMS ?

Oui. Avec H.264, H.265/HEVC et M‑JPEG, plus des résolutions comme 3840×2160, 2560×1440, 1920×1080, 1536×864 et 1280×720, vous optimisez la bande passante et le stockage selon vos besoins. Les protocoles standards, dont ONVIF, RTSP et HTTPS/TLS, assurent l’interopérabilité. Les flux à 1–30 ips et la latence ≈ 120 ms conviennent aux déploiements temps réel et enregistrement.
