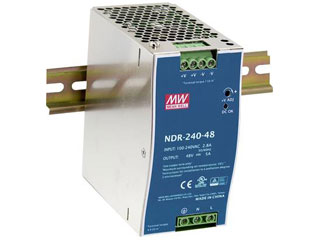

NDR-240-48 Alimentation industrielle rail DIN 48V 5A 240W AC-DC

Gagnez en fiabilité et en efficacité avec la NDR-240-48: 48V/5A stable, sûre et prête pour le rail DIN

Optez pour la NDR-240-48 Alimentation industrielle rail DIN 48V 5A 240W AC-DC pour alimenter vos équipements 48 V DC avec une stabilité exemplaire et un rendement ≈ 90 %. Compacte, robuste et facile à monter, elle propose des protections complètes (surcharge, surtension, surtempérature) et une plage d’entrée étendue 90 – 264 V AC / 127 – 370 V DC. Certifiée UL 508 et EN/IEC 62368‑1, elle répond aux exigences industrielles les plus strictes. Idéale pour automatisme, réseaux, EtherWAN/PoE passif 48 V et équipements d’instrumentation.

Stabilité électrique ultra-précise

La NDR-240-48 garantit une tension de sortie nominale de 48 V DC avec une tolérance de la tension de sortie de ±1, 0 %, une régulation ligne de ±0, 5 % et une régulation charge de ±1 %. L’ondulation et bruit est limitée à 150 mV p‑p, préservant l’intégrité des signaux sensibles. Cette stabilité protège vos automates, switchs industriels et modules d’E/S contre les micro-coupures, et assure un fonctionnement constant, même lors de variations de charge ou de la tension secteur.

Efficacité et économies d’énergie

Avec un rendement typique d’environ 90 %, la NDR-240-48 minimise les pertes, réduit l’échauffement et diminue les coûts d’exploitation. Son temps de maintien de 28 ms @230 V AC (22 ms @115 V AC) aide à traverser les creux secteur. Le courant d’entrée optimisé (2, 5 A @115 V AC ; 1, 3 A @230 V AC) et une gestion d’appel de courant (20 A / 35 A) soutiennent un démarrage fiable, tout en allégeant la charge sur vos disjoncteurs et l’infrastructure électrique existante.

Robustesse et sécurité industrielles

Conçue pour durer, la NDR-240-48 affiche un MTBF ≥ 1 645 200 h (Telcordia SR‑332) et ≥ 230 200 h (MIL‑HDBK‑217F @25 °C). Le boîtier métal et la conformité aux vibrations (10 – 500 Hz, 2 G) garantissent la tenue en environnement exigeant. Les protections intégrées contre surcharge, surtension et surtempérature assurent une récupération automatique sécurisée. Les isolations I/P‑O/P 3 kV AC, I/P‑FG 2 kV AC et O/P‑FG 0, 5 kV AC renforcent la sécurité électrique de l’installation.

Installation rapide et flexibilité sur rail DIN

Le montage sur rail DIN simplifie l’intégration dans vos armoires. La plage de réglage 48 – 55 V DC permet d’ajuster la tension, utile pour compenser les chutes de ligne ou alimenter des dispositifs 52–54 V (ex. certains injecteurs ou équipements marqués EtherWAN 48 VDC). Avec des dimensions compactes (63 × 125, 2 × 113, 5 mm) et une masse d’environ 1 000 g, elle s’insère facilement dans des espaces restreints tout en conservant une excellente dissipation thermique.

Caractéristiques techniques de la NDR-240-48 Alimentation industrielle rail DIN 48V 5A 240W AC-DC

La NDR-240-48 livre 240 W continus à 48 V DC et 5 A, avec une plage de courant 0 – 5 A et un réglage fin 48 – 55 V DC. Sa large entrée 90 – 264 V AC / 127 – 370 V DC et sa fréquence 47 – 63 Hz facilitent l’usage dans le monde entier. Les performances de régulation, l’ondulation limitée à 150 mV p‑p et le coefficient de température de ±0, 03 %/°C assurent une alimentation propre et stable pour des charges sensibles.

Le rendement ≈ 90 % et les temps de mise en service/maintien optimisés garantissent des démarrages fiables, même lors de creux secteur. La sécurité est renforcée par les protections surcharge (105 – 160 %), surtension (56 – 65 V) et surtempérature, ainsi que par de solides niveaux d’isolation. Certifiée UL 508, EN/IEC 62368‑1 et compatible EMC/EMI industrielles, la NDR-240-48 convient aux applications d’automatisation, d’énergie et de réseaux, y compris les environnements associés à EtherWAN 48 VDC.

• Type d’alimentation : AC‑DC, sortie unique, montage sur rail DIN
• Puissance nominale : 240 W
• Tension de sortie nominale : 48 V DC
• Courant de sortie nominal : 5 A
• Plage de courant de sortie : 0 – 5 A
• Plage de réglage de la tension de sortie : 48 – 55 V DC
• Ondulation et bruit (max) : 150 mV p‑p
• Tolérance de la tension de sortie : ±1, 0 %
• Régulation ligne : ±0, 5 %
• Régulation charge : ±1 %
• Plage de tension d’entrée : 90 – 264 V AC / 127 – 370 V DC
• Fréquence d’entrée : 47 – 63 Hz
• Courant d’entrée typique : 2, 5 A @115 V AC ; 1, 3 A @230 V AC
• Courant d’appel (inrush) : 20 A @115 V AC ; 35 A @230 V AC
• Courant de fuite : < 1 mA @240 V AC
• Rendement typique : ≈ 90 %
• Temps de mise en service / montée : 1500 ms @230 V AC ; 3000 ms @115 V AC ; temps de montée 100 ms
• Temps de maintien (typique) : 28 ms @230 V AC ; 22 ms @115 V AC
• Protection surcharge : Limitation en courant (105 – 160 %), récupération automatique après suppression du défaut
• Protection surtension : 56 – 65 V, arrêt de la sortie, récupération après remise sous tension
• Protection surtempérature : Arrêt de la sortie, récupération après refroidissement
• Tension d’isolement (tenue) : I/P‑O/P 3 kV AC ; I/P‑FG 2 kV AC ; O/P‑FG 0, 5 kV AC
• Résistance d’isolement : > 100 MΩ / 500 V DC
• Température de fonctionnement : -20 – +70 °C (voir courbe de dégradation de puissance)
• Température de stockage : -40 – +85 °C
• Humidité de fonctionnement : 20 – 95 % HR, non condensante
• Coefficient de température : ±0, 03 %/°C (0 – 50 °C)
• Vibration : 10 – 500 Hz, 2 G, 10 min/1 cycle, 60 min par axe (conforme IEC 60068‑2‑6)
• MTBF : ≥ 1 645 200 h (Telcordia SR‑332) ; ≥ 230 200 h (MIL‑HDBK‑217F @25 °C)
• Dimensions (Largeur × Hauteur × Profondeur) : 63 × 125, 2 × 113, 5 mm
• Masse : ≈ 1 000 g
• Matériau du boîtier : Métal
• Méthode de montage : Montage sur rail DIN
• Indice de protection : Aucun indice IP assigné
• Normes de sécurité et EMC : UL 508 ; EN/IEC 62368‑1 ; EN 55032 / EN 55035 ; EN 61000‑3‑2 / EN 61000‑3‑3 ; EN IEC 61204‑3 ; conformité aux normes d’immunité EN 61000‑4‑2, ‑3, ‑4, ‑5, ‑6, ‑8, ‑11

Autres informations importantes

La NDR-240-48 est souvent requise dans les armoires d’automatisme, la signalisation et les réseaux industriels. Elle peut alimenter des équipements étiquetés EtherWAN 240W/5A DIN‑Rail 48VDC Industrial Power Supply, ou des dispositifs 48 V DC similaires nécessitant une alimentation AC‑DC sur rail DIN. Respectez la courbe de dérating au‑delà de 50 °C, assurez une ventilation suffisante et utilisez une section de câbles adaptée pour garantir les 5 A en continu.

Sans indice IP, elle doit être montée en environnement protégé. Vérifiez la sélectivité des protections amont compte tenu des courants d’appel (20/35 A). La tension ajustable 48 – 55 V DC est pratique pour compenser les pertes en ligne de longues liaisons. Pour des systèmes redondants, prévoyez des modules ORing ou une architecture de secours, conformément aux normes et bonnes pratiques de sécurité électrique.

FAQ – NDR-240-48 Alimentation industrielle rail DIN 48V 5A 240W AC-DC

La NDR-240-48 peut-elle remplacer une alimentation “EtherWAN 240W/5A DIN-Rail 48VDC” ?

Oui, la NDR-240-48 délivre 48 V DC / 5 A (240 W) avec montage rail DIN et convient aux équipements 48 V DC désignés EtherWAN ou équivalents, sous réserve de compatibilité électrique et mécanique. Vérifiez la plage de tension d’entrée, la puissance, le profil d’ondulation, ainsi que la tension ajustable 48 – 55 V DC pour répondre exactement aux besoins de votre charge.

Quelle est la stabilité de la sortie pour des charges sensibles ?

Elle offre une tension de sortie nominale 48 V DC avec tolérance ±1, 0 %, régulation ligne ±0, 5 % et régulation charge ±1 %, ainsi qu’une ondulation et bruit de 150 mV p‑p maximum. Ces performances garantissent une alimentation propre pour automates, modules de communication, capteurs et switchs industriels qui exigent une tension très stable pour maintenir leur fiabilité.

La NDR-240-48 supporte-t-elle les variations du secteur ?

Oui. Sa large plage d’entrée 90 – 264 V AC (127 – 370 V DC) et la fréquence 47 – 63 Hz lui permettent de fonctionner mondialement. Les temps de mise en service et de maintien (28 ms @230 V AC ; 22 ms @115 V AC) aident à passer les microcoupures. Les courants d’appel de 20 A/35 A sont gérés pour un démarrage fiable en environnement industriel.

Quelles protections sont intégrées ?

Elle intègre une protection surcharge par limitation en courant (105 – 160 %) avec récupération automatique, une protection surtension à 56 – 65 V entraînant l’arrêt de la sortie et redémarrage après remise sous tension, ainsi qu’une protection surtempérature avec arrêt et reprise après refroidissement. Ces mécanismes protègent l’alimentation et la charge contre les conditions fautives.

Est-elle adaptée aux environnements industriels exigeants ?

Oui. Boîtier métal, conformité vibrations (10 – 500 Hz, 2 G, IEC 60068‑2‑6), large plage de température de fonctionnement -20 – +70 °C (avec dérating), humidité 20 – 95 % HR non condensante et niveaux d’isolation élevés (I/P‑O/P 3 kV AC, I/P‑FG 2 kV AC, O/P‑FG 0, 5 kV AC) en font une solution robuste pour l’industrie.

Quelles certifications et normes EMC sont couvertes ?

La NDR-240-48 est certifiée UL 508 et EN/IEC 62368‑1. Elle répond aux exigences CEM/EMI avec EN 55032, EN 55035, EN 61000‑3‑2, EN 61000‑3‑3, EN IEC 61204‑3 et aux normes d’immunité EN 61000‑4‑2, ‑3, ‑4, ‑5, ‑6, ‑8, ‑11. Ces conformités simplifient l’intégration dans des machines et systèmes soumis aux réglementations internationales.

Quel niveau de fiabilité puis-je attendre (MTBF) ?

La fiabilité est élevée, avec un MTBF ≥ 1 645 200 h selon Telcordia SR‑332 et ≥ 230 200 h selon MIL‑HDBK‑217F @25 °C. Cela réduit significativement les interventions de maintenance et les temps d’arrêt. En respectant la ventilation, le dérating thermique et un câblage approprié, vous maximisez la durée de vie en exploitation réelle.

Puis-je ajuster la tension pour compenser une chute de ligne ?

Oui. La sortie est ajustable de 48 à 55 V DC. Cette plage est utile pour compenser les pertes sur de longues liaisons ou pour cibler des dispositifs nécessitant 52–54 V. Respectez néanmoins la puissance nominale de 240 W et le courant de 5 A, et vérifiez que la charge accepte la tension choisie.

Quelles sont les dimensions et contraintes d’installation ?

Elle mesure 63 × 125, 2 × 113, 5 mm et pèse environ 1 000 g. Le montage est prévu sur rail DIN, sans indice IP assigné, donc en environnement protégé. Prévoyez un espace pour la circulation d’air et respectez la courbe de dégradation de puissance au‑delà de 50 °C afin de garantir la fiabilité et la sécurité du système.

Cette alimentation convient-elle aux armoires réseau et PoE passif 48 V ?

Oui, si vos équipements acceptent une entrée 48 V DC. La NDR-240-48 Alimentation industrielle rail DIN 48V 5A 240W AC-DC fournit une tension stable avec ondulation maîtrisée, idéale pour switchs, media converters et systèmes de transmission industriels. Pour le PoE passif, vérifiez le courant total requis et ajustez la tension (48 – 55 V DC) selon les spécifications des dispositifs alimentés.
