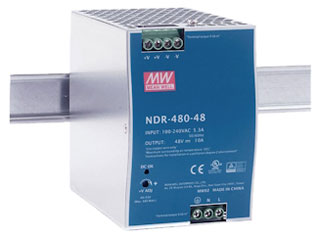

NDR-480-48 Bloc d’alimentation rail DIN 48V 10A 480W

NDR-480-48 Bloc d’alimentation rail DIN 48V 10A 480W : alimentez vos systèmes 48 V avec puissance et fiabilité

Le NDR-480-48 Bloc d’alimentation rail DIN 48V 10A 480W offre une puissance continue de 480 W pour vos automatisations, réseaux et équipements industriels 48 VDC. Grâce à une efficacité typique de 92,5%, une ondulation limitée à 150 mVp-p et une régulation précise, il garantit une tension stable même en conditions exigeantes. Sa large plage d’entrée 90 ~ 264 VAC et 127 ~ 370 VDC, combinée à des protections complètes (surtension, surcharge, surtempérature), assure une disponibilité maximale. Idéal pour armoires électriques, IoT industriel et télécoms. Aussi référencé comme Etherwan 480W/10A DIN-Rail 48VDC Industrial Power Supply.

Stabilité de sortie exemplaire pour vos charges sensibles

Avec une tension de sortie 48 V DC réglable de 48 ~ 55 V DC, une tolérance de ±1,0%, une régulation de ligne de ±0,5% et une régulation de charge de ±1%, le NDR-480-48 maintient une alimentation stable pour moteurs, PLC, caméras IP et commutateurs PoE passifs 48 V. L’ondulation et le bruit limités à 150 mVp-p protègent l’électronique sensible, réduisent les erreurs de mesure et prolongent la durée de vie des équipements connectés.

Haut rendement 92,5% et coûts d’exploitation réduits

Son efficacité typique de 92,5% minimise les pertes et la chaleur dissipée dans l’armoire, permettant des designs plus compacts et une meilleure fiabilité. Le courant d’entrée typique reste contenu (4,8 A/115 VAC ; 2,4 A/230 VAC) tandis que le facteur d’utilisation optimal réduit la charge thermique sur les composants voisins. Résultat : moins de ventilation, une maintenance simplifiée et un coût total de possession plus bas à long terme.

Robustesse industrielle et protections intégrées

Conçu pour l’industrie, ce bloc intègre des protections contre les surtensions (56 ~ 65 V, arrêt et redémarrage), les surcharges (105 ~ 130% en limitation de courant constant avec récupération automatique) et la surtempérature (arrêt et redémarrage). La tenue diélectrique jusqu’à 3 KV AC et la résistance d’isolement >100 MΩ assurent une sécurité durable. Il fonctionne de -20 ~ +70°C et supporte 20 ~ 95% HR sans condensation.

Compatibilité CEM et conformité normative complètes

Le NDR-480-48 répond aux exigences CEM d’émission et d’immunité (BS EN/EN55032 Classe B, EN61000-4-2/3/4/5/6/8/11, EN55035, EN61000-6-2, EN61204-3). Il est approuvé UL508 et TUV BS EN/EN62368-1, conforme BS EN/EN60204-1, pour une intégration sans surprises dans les environnements industriels et tertiaires. Ces garanties normatives limitent les risques de perturbations, d’interférences et accélèrent vos processus de certification machine.

Description technique

Le NDR-480-48 Bloc d’alimentation rail DIN 48V 10A 480W délivre 480 W à 48 V DC (réglable 48 ~ 55 V DC) avec 10 A nominal. L’ondulation est limitée à 150 mVp-p, la tolérance de tension à ±1,0%, la régulation de ligne à ±0,5% et la régulation de charge à ±1%. Le temps de mise en marche/montée est de 1500 ms, 100 ms/230 VAC ou 3000 ms, 100 ms/115 VAC à pleine charge, avec un temps de maintien typique de 16 ms pour 115/230 VAC.

Il accepte 90 ~ 264 V AC ou 127 ~ 370 V DC, 47 ~ 63 Hz, avec un courant d’entrée de 4,8 A/115 VAC et 2,4 A/230 VAC. Les appels de courant typiques sont de 20 A/115 VAC et 35 A/230 VAC. Le courant de fuite est <2 mA/240 VAC. Le rendement atteint 92,5%. Les protections intègrent surtension, surcharge en limitation de courant constant avec récupération automatique et surtempérature par arrêt redémarrable.

Autres informations importantes

• Tension de sortie: 48 V DC
• Courant de sortie nominal: 10 A
• Puissance de sortie nominale: 480 W
• Plage de réglage de la tension de sortie: 48 ~ 55 V DC
• Ondulation et bruit (max.): 150 mVp-p
• Tolérance de tension: ±1,0%
• Régulation de ligne: ±0,5%
• Régulation de charge: ±1%
• Temps de mise en marche, montée: 1500 ms, 100 ms/230 VAC ; 3000 ms, 100 ms/115 VAC à pleine charge
• Temps de maintien (typ.): 16 ms/230 VAC ; 16 ms/115 VAC à pleine charge
• Plage de tension d’entrée: 90 ~ 264 V AC ; 127 ~ 370 V DC
• Plage de fréquence: 47 ~ 63 Hz
• Efficacité (typ.): 92,5%
• Courant d’entrée (typ.): 4,8 A/115 VAC ; 2,4 A/230 VAC
• Courant d’appel (typ.): 20 A/115 VAC ; 35 A/230 VAC
• Courant de fuite: <2 mA / 240 VAC
• Protection contre les surtensions: 56 ~ 65 V ; type de protection : arrêt de la tension de sortie, redémarrage pour récupérer
• Protection contre les surcharges: 105 ~ 130% de la puissance de sortie nominale ; type de protection : limitation du courant constant, récupération automatique après suppression de la condition de défaut
• Protection contre la surtempérature: Type de protection : arrêt de la tension de sortie, redémarrage pour récupérer
• Température de fonctionnement: -20 ~ +70°C (se référer à la courbe de déclassement)
• Humidité de fonctionnement: 20 ~ 95% HR sans condensation
• Température de stockage, humidité: -40 ~ +85°C, 10 ~ 95% HR
• Coefficient de température: ±0,03%/°C (0 ~ 50°C)
• Vibration: Composant : 10 ~ 500 Hz, 2G 10 min./1 cycle, 60 min. sur chaque axe X, Y, Z ; Montage : conformité à IEC60068-2-6
• Normes de sécurité: UL508, TUV BS EN/EN62368-1 approuvé ; (conforme à BS EN/EN60204-1)
• Tension de tenue: Entrée/Sortie : 3 KV AC ; Entrée/Terre : 2 KV AC ; Sortie/Terre : 0,5 KV AC
• Résistance d’isolement: Entrée/Sortie, Entrée/Terre, Sortie/Terre : >100 MΩ / 500 V DC / 25°C / 70% HR
• Émission CEM: Conformité à BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438 Classe B
• Immunité CEM: Conformité à EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2 (EN50082-2), EN61204-3, BS EN/EN61000-3-2, -3, EAC TP TC 020
• MTBF: 1041,6K heures min. Telcordia SR-332 (Bellcore) ; 146,8K heures min. MIL-HDBK-217F (25°C)
• Dimensions (L x l x H): 85,5 x 125,2 x 128,5 mm
• Poids: 1,5 kg

FAQ

À quoi sert le NDR-480-48 Bloc d’alimentation rail DIN 48V 10A 480W ?

Il convertit une entrée secteur 90 ~ 264 V AC (ou 127 ~ 370 V DC) en une sortie 48 V DC jusqu’à 10 A, soit 480 W pour alimenter équipements industriels, réseaux, télécoms et automatisation. Grâce à sa stabilité (±1% de charge, ±0,5% de ligne) et son rendement 92,5%, il offre une alimentation fiable avec faible ondulation (150 mVp-p).

Comment régler la tension entre 48 et 55 V DC en toute sécurité ?

La plage de réglage est 48 ~ 55 V DC. Coupez l’alimentation, accédez au potentiomètre de réglage, puis ajustez progressivement à l’aide d’un multimètre précis branché à la charge nominale. Respectez la tolérance ±1,0% et vérifiez l’ondulation. Après réglage, validez en pleine charge pour garantir régulation de ligne/charge dans les spécifications.

Quelles protections sont intégrées et comment réagissent-elles ?

Le bloc intègre une protection surtension 56 ~ 65 V avec arrêt de la sortie, puis redémarrage pour récupérer. La surcharge est gérée en limitation de courant constant entre 105 ~ 130% de Pn, avec récupération automatique après levée du défaut. En surtempérature, la sortie s’arrête et redémarre ensuite. Ces mécanismes protègent l’alimentation et vos charges.

Le NDR-480-48 est-il adapté aux environnements industriels exigeants ?

Oui. Il fonctionne de -20 ~ +70°C (voir courbe de déclassement), supporte 20 ~ 95% HR sans condensation, et répond aux vibrations 10 ~ 500 Hz, 2G (IEC60068-2-6). Côté CEM, il est conforme aux normes d’émission Classe B et aux immunités EN61000-4-x, garantissant robustesse face aux perturbations électromagnétiques sur site.

Quelles normes de sécurité et de CEM sont couvertes ?

Il est approuvé UL508 et TUV BS EN/EN62368-1, conforme BS EN/EN60204-1. En CEM, il respecte BS EN/EN55032 (CISPR32) et BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2, -3 pour l’émission, et EN61000-4-2/3/4/5/6/8/11, EN55035, EN61000-6-2 pour l’immunité. Ces conformités facilitent l’intégration et la certification machine.

Quelle est la fiabilité à long terme (MTBF) ?

La fiabilité est élevée, avec un MTBF de 1041,6K heures min. selon Telcordia SR-332 (Bellcore) et 146,8K heures min. selon MIL-HDBK-217F à 25°C. Ces valeurs traduisent une conception robuste, un haut rendement (92,5%) et une maîtrise des contraintes thermiques, réduisant les interventions de maintenance et maximisant la disponibilité opérationnelle.

Quel est le comportement au démarrage et en cas de microcoupure ?

Le temps de mise en marche/montée est de 1500 ms, 100 ms à 230 VAC (3000 ms, 100 ms à 115 VAC) à pleine charge. Le temps de maintien typique est de 16 ms à 230 VAC comme à 115 VAC, assurant la continuité pendant de brèves perturbations secteur, ce qui évite les redémarrages intempestifs de vos automates et équipements sensibles.

Quelles sont les valeurs de courant d’entrée et d’appel à prévoir ?

Le courant d’entrée typique est de 4,8 A à 115 VAC et 2,4 A à 230 VAC. Les appels de courant (inrush) atteignent typiquement 20 A/115 VAC et 35 A/230 VAC. Prévoyez des disjoncteurs/sectionneurs compatibles, des câbles dimensionnés en conséquence et, si nécessaire, des dispositifs limitant l’appel afin de préserver la sélectivité et la durée de vie des composants.

Quelles dimensions et quel poids pour l’intégration sur rail DIN ?

Le boîtier compact mesure 85,5 x 125,2 x 128,5 mm pour un poids de 1,5 kg. Cette compacité facilite l’intégration dans les armoires, tout en laissant de la place pour la ventilation. Respectez les dégagements recommandés, le sens de montage sur rail DIN et la courbe de déclassement thermique afin d’assurer les performances nominales en continu.

Quelles précautions de câblage et d’isolation respecter ?

Le bloc offre une tenue diélectrique de 3 KV AC entre Entrée/Sortie, 2 KV AC entre Entrée/Terre et 0,5 KV AC entre Sortie/Terre, avec une résistance d’isolement >100 MΩ (500 V DC, 25°C, 70% HR). Utilisez des conducteurs adaptés, un serrage correct, et reliez la terre de protection. Vérifiez l’orientation, la ventilation et le respect des normes locales d’installation.
