NV-1701PLS-XKIT Kit extendeur Ethernet coax PoE+ 2,4 km Gigabit

NV-1701PLS-XKIT : étendez votre réseau jusqu’à 2,4 km via coax avec PoE+ 50 W — sans nouveaux câbles

Le NV-1701PLS-XKIT Kit extendeur Ethernet coax PoE+ 2,4 km Gigabit de NVT vous permet de réutiliser votre coaxial, UTP ou 2 fils pour transporter l’Ethernet et l’alimentation PoE+ jusqu’à 50 W. Offrez un lien stable jusqu’à 2,4 km sur RG6 avec un débit jusqu’à 420 Mbps, tout en gardant des ports 10/100/1000 Base‑T côté LAN. Ce kit 1701+ plug‑and‑play simplifie les déploiements longue distance de caméras IP, points d’accès ou interphones, en réduisant coûts, délais et interruptions de service.

Réutilisation de l’infrastructure existante

Profitez de votre câblage existant grâce au NV-1701PLS-XKIT. Le kit 1701+ transporte l’Ethernet sur coax (EoC), UTP et 2 fils, évitant le tirage de nouvelles lignes souvent coûteux et intrusif. Conservez vos conduits et chemins actuels, réduisez les travaux et minimisez les indisponibilités. Idéal en rénovation ou extension de sites, il valorise les réseaux coaxiaux d’ancienne génération en les faisant évoluer vers l’IP tout en intégrant la compatibilité PoE+ IEEE 802.3af/at.

Très longue portée jusqu’à 2,4 km

Reliez des périphériques IP très éloignés grâce à une portée maximale allant jusqu’à 2,4 km sur câble RG6. Cette distance remarquable permet de couvrir de grands sites industriels, parkings, campus ou infrastructures de transport. Le lien reste performant avec un débit jusqu’à 420 Mbps, suffisant pour vidéo IP, données et supervision. Vous bénéficiez d’une continuité réseau fiable tout en respectant vos contraintes de topologie et d’environnement, sans convertisseurs complexes ni répéteurs multiples.

PoE+ puissant jusqu’à 50 W

Alimentez directement caméras PTZ, bornes Wi‑Fi puissantes ou terminaux gourmands grâce à une prise en charge PoE+ IEEE 802.3af/at jusqu’à 50 W. Le NV-1701PLS-XKIT fournit puissance et données sur un seul lien, simplifiant la pose et réduisant les points d’alimentation distants. L’alimentation NV-PS55-60W incluse et la négociation PoE+ assurent un fonctionnement fiable sur de longues distances, tout en préservant la sécurité électrique et la compatibilité avec un large éventail d’équipements réseau.

Installation rapide et diagnostics clairs

Le kit NVT 1701+ est pensé pour le déploiement express. Les indicateurs LED (alimentation, liaison, données) offrent une lecture immédiate de l’état du lien, facilitant la mise en service et le dépannage. Les deux ports RJ‑45 et les adaptateurs BNC à bornier simplifient les raccordements sur coax ou 2 fils. Avec un boîtier métallique robuste et des dimensions compactes, l’intégration en baie, coffret technique ou boîtier terrain est simple et efficace.

Description technique du NV-1701PLS-XKIT

Le NV-1701PLS-XKIT Kit extendeur Ethernet coax PoE+ 2,4 km Gigabit de NVT comprend une Base Extender 1701+ (NV-EC1701PLS-BSE) côté réseau et un Link Adapter 1701+ (NV-EC1701PLS-LK) côté périphérique. Ensemble, ils convertissent l’Ethernet 10/100/1000 Base‑T en EoC sur RG6, UTP ou 2 fils, pour atteindre jusqu’à 2,4 km de portée. Le lien délivre un débit de données jusqu’à 420 Mbps, suffisant pour des flux vidéo haute définition et des services IP critiques.

La compatibilité PoE IEEE 802.3af/at et une puissance PoE maximale de 50 W permettent d’alimenter divers équipements distants via le même câble. L’alimentation NV-PS55-60W incluse assure une réserve énergétique adéquate. Les indicateurs LED “Alimentation”, “Liaison” et “Données” guident la validation du lien. Le boîtier métallique, compact (105 x 54 x 34 mm) et léger (138 g), favorise la dissipation et la durabilité. Le kit offre deux ports RJ‑45, pour une intégration flexible au réseau.

Autres informations importantes

• Marque / Série : NVT, kit 1701+, kit complet Ethernet-over-Coax (EoC, UTP et 2 fils) avec prise en charge PoE(+).
• Type de produit : Extendeur réseau.
• Technologies Ethernet prises en charge : 10/100/1000 Base‑T.
• Débit de données : jusqu’à 420 Mbps.
• Portée maximale : jusqu’à 2,4 km sur câble RG6.
• Compatibilité PoE : IEEE 802.3af/at.
• Puissance PoE maximale : 50 W.
• Nombre de ports RJ‑45 : 2.
• Indicateurs LED : Alimentation, liaison, données.
• Dimensions : 105 mm x 54 mm x 34 mm.
• Poids : 138 g.
• Matériau du boîtier : Métal.
• Température de fonctionnement : non spécifiée.
• Humidité de fonctionnement : non spécifiée.

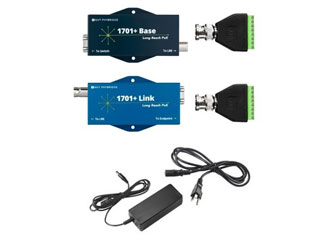

• Contenu du kit : 1 x Base Extender 1701+ (NV-EC1701PLS-BSE), 1 x Link Adapter 1701+ (NV-EC1701PLS-LK), 1 x Alimentation NV-PS55-60W avec cordon IEC, 2 x Adaptateurs BNC à bornier à vis (NV-BNCA), 1 x Câble coaxial de 0,6 m.
• Inclus : connecteur et câble coaxial.

FAQ

Le NV-1701PLS-XKIT est-il vraiment “Gigabit” alors que le débit annoncé est de 420 Mbps ?

Le terme “Gigabit” fait référence à la compatibilité des ports RJ‑45 avec les standards 10/100/1000 Base‑T côté LAN. Le lien de transport sur coax/2 fils délivre, lui, jusqu’à 420 Mbps, ce qui suffit à de nombreuses applications vidéo IP et data. Vous bénéficiez donc d’une interopérabilité Gigabit en local, avec un transport longue portée optimisé et stable.

Quelle est la distance maximale et quel type de câble recommandez-vous ?

La portée maximale est jusqu’à 2,4 km sur câble RG6, ce qui permet de traverser de grands sites sans répéteurs multiples. Pour obtenir les meilleures performances, privilégiez un RG6 de qualité, des jonctions soignées et des connecteurs adaptés. Le kit accepte également l’UTP et le 2 fils, selon la topologie de votre installation et les contraintes de chantier.

Quelle puissance PoE+ est disponible et quels équipements puis-je alimenter ?

Le NV-1701PLS-XKIT prend en charge le PoE selon IEEE 802.3af/at jusqu’à 50 W. Cela suffit pour des caméras PTZ, points d’accès Wi‑Fi performants, interphones vidéo et divers terminaux réseau. L’alimentation NV-PS55-60W incluse fournit l’énergie nécessaire au système. Vérifiez la consommation exacte de vos équipements et prévoyez une marge pour garantir stabilité et longévité.

Que contient précisément le kit NV-1701PLS-XKIT ?

Le contenu du kit est complet pour un déploiement rapide : 1 x Base Extender 1701+ (NV-EC1701PLS-BSE), 1 x Link Adapter 1701+ (NV-EC1701PLS-LK), 1 x Alimentation NV-PS55-60W avec cordon IEC, 2 x Adaptateurs BNC à bornier à vis (NV-BNCA) et 1 x Câble coaxial de 0,6 m. Des connecteurs et le câble coaxial fourni facilitent la mise en route.

Combien de ports RJ‑45 sont disponibles et pour quels usages ?

Le NV-1701PLS-XKIT propose 2 ports RJ‑45 10/100/1000 Base‑T. Vous pouvez connecter un commutateur, un enregistreur, une caméra IP ou un point d’accès selon votre architecture. Cette flexibilité simplifie les scénarios point‑à‑point ou l’agrégation de périphériques locaux. Les ports Gigabit côté LAN préservent les performances internes, tandis que le transport longue portée s’effectue sur coax, UTP ou 2 fils.

Comment se déroule l’installation typique sur un câble coaxial existant ?

Installez la Base 1701+ côté réseau et le Link 1701+ côté périphérique. Raccordez le coax RG6 entre les deux, utilisez les adaptateurs BNC à bornier si nécessaire, puis connectez vos équipements Ethernet aux RJ‑45. Branchez l’alimentation NV-PS55-60W. Vérifiez les LED “Alimentation”, “Liaison” et “Données”. En général, aucune configuration complexe n’est requise : c’est du plug‑and‑play.

Le kit est-il compatible avec tous les appareils PoE ?

Le NV-1701PLS-XKIT est compatible avec les normes PoE IEEE 802.3af et 802.3at, jusqu’à 50 W. Il alimente la majorité des caméras IP, AP Wi‑Fi et interphones prenant en charge ces standards. Les dispositifs nécessitant du 802.3bt (PoE++) ne sont pas pris en charge. Assurez-vous que vos terminaux respectent af/at et que la consommation cumulée reste dans la puissance disponible.

À quoi servent les LED “Alimentation, liaison, données” ?

Les LED fournissent un diagnostic immédiat. “Alimentation” confirme que le module est sous tension via l’alimentation NV-PS55-60W. “Liaison” indique que le lien sur coax/2 fils est établi entre la Base et le Link. “Données” confirme l’activité réseau. En cas d’absence de lien, contrôlez câbles, connecteurs BNC/borniers, polarité sur 2 fils et l’intégrité du câblage RG6.

Quelles sont les caractéristiques mécaniques et de robustesse ?

Chaque module est logé dans un boîtier métallique robuste, compact et léger : 105 mm x 54 mm x 34 mm pour 138 g. Le métal contribue à la dissipation thermique et à la durabilité, idéal pour des locaux techniques et environnements exigeants. La compacité facilite l’intégration en baie, boîtier mural ou coffret terrain, tout en simplifiant la maintenance et le câblage.

Les spécifications environnementales sont-elles connues ?

La température et l’humidité de fonctionnement ne sont pas spécifiées pour ce kit. Nous recommandons donc une installation dans un environnement sec, ventilé et protégé des extrêmes thermiques. Évitez l’exposition à l’eau, la condensation et les sources de chaleur. En cas de conditions particulières (extérieur, industrie), prévoyez une protection additionnelle adaptée et respectez les bonnes pratiques d’installation.

Ce kit convient-il aux projets de modernisation d’anciens sites analogiques ?

Oui. Le NV-1701PLS-XKIT excelle dans les migrations de systèmes analogiques vers l’IP. Il réutilise le coax et même du 2 fils, ce qui évite des travaux lourds. Grâce à son débit jusqu’à 420 Mbps, ses ports 10/100/1000 Base‑T et son PoE+ 50 W, il supporte caméras IP, AP et terminaux modernes, tout en limitant coûts, temps d’arrêt et risques de chantier.
