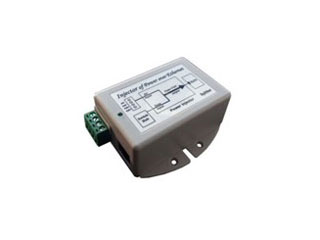

NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V

NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V — gagnez en simplicité, fiabilité et performances

Optimisez l’alimentation et la connectivité de vos périphériques IP avec le NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V. Conçu par ComNet, ce midspan DC‑to‑DC délivre une sortie stable 48 VDC/17 W à partir d’une entrée 9–36 VDC, pour alimenter caméras, points d’accès et capteurs dans des environnements exigeants. Compatible Gigabit 10/100/1000BASE‑T, il fournit des données et de l’alimentation jusqu’à 100 m sur paires 4/5 et 7/8. Compact, robuste et simple à monter sur rail DIN ou au mur, il intègre LED d’activité PoE et protections avancées.

Flexibilité d’alimentation 9–36 VDC convertie en 48 V/17 W

Le NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V accepte une large plage d’entrée 9 à 36 VDC et fournit une sortie 48 VDC stable, jusqu’à 350 mA, soit 17 W pour la charge PoE. Cette conversion DC‑to‑DC simplifie vos architectures sur sites isolés ou mobiles, où seules des alimentations 12/24 V sont disponibles, tout en garantissant une alimentation conforme aux périphériques compatibles IEEE 802.3af.

Performances Gigabit et compatibilité Ethernet étendues

Profitez d’un lien fiable en 10/100/1000 Mbit/s grâce à la compatibilité IEEE 802.3 (10BASE‑T), 802.3u (100BASE‑TX) et 802.3ab (1000BASE‑T). Le NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V transmet données et puissance jusqu’à 100 m (328 ft) sur cuivre, alimentant via les paires 4/5 (V+) et 7/8 (V‑). Il s’intègre sans effort à vos commutateurs et équipements réseaux existants, tout en préservant la bande passante.

Robustesse industrielle et haute disponibilité

Conçu pour les environnements sévères, l’injecteur fonctionne de ‑25 °C à +65 °C, supporte 5 à 90 % d’humidité (sans condensation) et affiche un MTBF supérieur à 100000 heures. Il intègre des protections contre surtension et court‑circuit pour la ligne et le dispositif alimenté. La consommation interne maîtrisée (≈1 W hors charge PoE) optimise l’efficacité énergétique, réduisant l’échauffement et prolongeant la durée de vie en production.

Installation rapide, compacte et sécurisée

Le NWPM1248GE propose un montage mural ou sur rail DIN avec kit inclus. Les connecteurs RJ45 (entrée données et sortie PoE) et le bornier à vis pour l’alimentation DC facilitent le câblage. La LED d’activité PoE simplifie le diagnostic. Son format compact (≈83.8 × 76.2 × 35.6 mm) s’insère aisément dans des coffrets, armoires ou baies, tout en assurant une excellente tenue mécanique sur le terrain.

Description technique du NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V

Le ComNet NWPM1248GE est un injecteur PoE industriel de type midspan DC‑to‑DC qui convertit une entrée 9 à 36 VDC en une sortie 48 VDC pour alimenter des périphériques compatibles IEEE 802.3af jusqu’à 17 W (350 mA). Il prend en charge les vitesses 10/100/1000 Mbit/s selon les normes IEEE 802.3, 802.3u et 802.3ab, avec une portée recommandée de 100 m (328 ft). L’alimentation PoE s’effectue via les paires 4/5 (V+) et 7/8 (V‑).

Compact et robuste, il dispose d’une LED d’activité PoE, de protections contre surtension et court‑circuit, et se monte au mur ou sur rail DIN (kit inclus). Sa consommation interne est d’environ 1 W, en plus de la charge PoE. Il fonctionne de ‑25 °C à +65 °C, se stocke de ‑40 °C à +80 °C, et supporte 5–90 % HR (sans condensation). Certifié EMI FCC/EN55022 Classe B et sécurité UL 1950, CSA 22.2, TUV EN60950‑1.

Autres informations importantes

• Marque / Série: ComNet, injecteur PoE+ industrielle (midspan). La série NWPM(XX)48GE propose plusieurs variantes d’entrée (12/24/48 V) et jusqu’à 35 W selon modèle; le NWPM1248GE fournit 17 W et est compatible IEEE 802.3af (PoE).
• Type de produit: Injecteur PoE (midspan) DC‑to‑DC.
• Tension d’entrée: 9 à 36 V DC (hors alimentation).
• Tension de sortie: 48 V DC.
• Courant de sortie maximal: 350 mA.
• Puissance de sortie maximale: 17 W (charge PoE).
• Puissance consommée: ≈1 W (consommation interne) + charge PoE indiquée selon modèle.
• Paires alimentées: 4/5 (V+) et 7/8 (V‑).
• Normes Ethernet supportées: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab.
• Vitesse de transmission: 10/100/1000 Mbit/s (Gigabit).
• Distance de transmission maximale recommandée: 100 m (328 ft).
• Connecteurs: RJ45 entrée données / RJ45 sortie PoE ; bornier à vis pour l’alimentation DC.
• Indicateurs: LED d’activité PoE.
• Protections électriques: protection contre surtension et court‑circuit (ligne et dispositif alimenté).
• Montage: mural ou rail DIN (kit d’adaptation inclus).
• Température de fonctionnement: ‑25 °C à +65 °C.
• Température de stockage: ‑40 °C à +80 °C.
• Humidité relative de fonctionnement: 5 % à 90 % (sans condensation).
• Dimensions (L × l × H): ≈83.8 × 76.2 × 35.6 mm (3.3 × 3.0 × 1.4 in).
• MTBF: >100000 heures.
• Certifications et conformité: EMI FCC Classe B, EN55022 Classe B ; Sécurité UL 1950, CSA 22.2, TUV EN60950‑1 ; compatible IEEE 802.3af (PoE).

FAQ — NWPM1248GE Injecteur PoE industriel Gigabit 1 port 48V 17W 9-36V

Qu’est‑ce que le NWPM1248GE et à quoi sert‑il ?

Le NWPM1248GE est un injecteur PoE industriel ComNet de type midspan DC‑to‑DC. Il convertit une alimentation 9–36 VDC en 48 VDC pour fournir jusqu’à 17 W aux périphériques IEEE 802.3af via Ethernet. Il combine alimentation et données sur un unique câble cuivre, simplifiant l’installation de caméras IP, AP Wi‑Fi, capteurs et terminaux IoT.

Est‑il compatible PoE+ (IEEE 802.3at) ?

Ce modèle NWPM1248GE délivre jusqu’à 17 W et est compatible IEEE 802.3af (PoE). La mention “PoE+ industrielle” concerne la famille de produits ComNet, qui propose d’autres variantes pouvant atteindre jusqu’à 35 W. Pour des besoins PoE+ (802.3at), choisissez la variante adaptée de la série NWPM(XX)48GE. Le NWPM1248GE répond aux charges af.

Quelle est la plage d’entrée et la sortie fournie ?

L’injecteur accepte une entrée large de 9 à 36 V DC, ce qui convient aux installations alimentées en 12 V ou 24 V. Il fournit une sortie 48 V DC pour la charge PoE, avec un courant maximal de 350 mA, soit 17 W. Cette conversion DC‑to‑DC assure une alimentation stable des équipements IEEE 802.3af.

Quelles vitesses et normes Ethernet sont prises en charge ?

Le NWPM1248GE prend en charge le 10/100/1000 Mbit/s (Gigabit) et les normes IEEE 802.3 (10BASE‑T), IEEE 802.3u (100BASE‑TX) et IEEE 802.3ab (1000BASE‑T). Vous bénéficiez d’un lien réseau performant et compatible avec la majorité des équipements Ethernet actuels, sans compromettre la bande passante lorsque vous alimentez vos périphériques PoE.

Quelle est la distance maximale entre l’injecteur et l’équipement alimenté ?

La distance de transmission recommandée est de 100 mètres (328 ft) sur câble cuivre de bonne qualité. Cette limite correspond aux spécifications Ethernet pour 10/100/1000BASE‑T. Au‑delà, l’atténuation et les chutes de tension peuvent dégrader le lien. Utilisez un câble conforme et un brassage soigné pour des performances optimales.

Comment se fait le câblage PoE et quelles paires sont utilisées ?

Le NWPM1248GE utilise les paires 4/5 (V+) et 7/8 (V‑) pour l’alimentation PoE. Il dispose d’un RJ45 pour l’entrée données et d’un RJ45 pour la sortie PoE vers l’équipement. L’alimentation DC s’effectue via un bornier à vis. La LED d’activité PoE facilite le contrôle de mise sous tension et de charge.

Est‑il adapté aux environnements industriels difficiles ?

Oui. Il fonctionne de ‑25 °C à +65 °C, se stocke de ‑40 °C à +80 °C et supporte 5–90 % d’humidité (sans condensation). Il intègre des protections contre surtension et court‑circuit, tant pour la ligne que pour le dispositif alimenté. Avec un MTBF >100000 heures, il assure une haute disponibilité sur le terrain.

Quelles options de montage et de dimensions propose‑t‑il ?

L’injecteur se monte au mur ou sur rail DIN, un kit d’adaptation étant inclus. Ses dimensions compactes d’environ 83.8 × 76.2 × 35.6 mm (3.3 × 3.0 × 1.4 in) facilitent l’intégration dans des coffrets et armoires électriques. Cette compacité réduit l’encombrement et simplifie la maintenance et le câblage.

Quelles certifications et conformités réglementaires possède‑t‑il ?

Le NWPM1248GE répond aux exigences EMI FCC Classe B et EN55022 Classe B pour la compatibilité électromagnétique. Côté sécurité, il est conforme UL 1950, CSA 22.2 et TUV EN60950‑1. Il est compatible IEEE 802.3af (PoE), garantissant une interopérabilité avec un large écosystème de périphériques réseau alimentés par Ethernet.

Quelle est la consommation propre de l’injecteur et son impact énergétique ?

La consommation interne de l’injecteur est d’environ 1 W, à laquelle s’ajoute la puissance délivrée à la charge PoE (jusqu’à 17 W pour ce modèle). Cette efficacité limite l’échauffement, optimise l’autonomie lorsqu’il est alimenté depuis des sources DC contraintes et contribue à une exploitation fiable dans des armoires denses.

Existe‑t‑il d’autres variantes si j’ai besoin de plus de puissance ?

Oui. La série ComNet NWPM(XX)48GE comprend des variantes d’entrée 12/24/48 V et des modèles pouvant atteindre jusqu’à 35 W. Si votre application requiert du PoE+ ou une marge supérieure, optez pour une version plus puissante de la série. Le NWPM1248GE reste idéal pour les charges IEEE 802.3af jusqu’à 17 W.
