PNM-9084QZ1 caméra dôme multi-capteurs 4x2MP PTRZ 3-6mm WDR

PNM-9084QZ1 : dôme multi-capteurs 4x2MP PTRZ 3–6 mm pour une couverture totale et une vidéo toujours exploitable

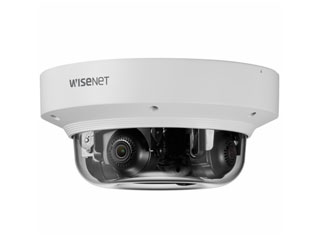

La PNM-9084QZ1 caméra dôme multi-capteurs 4x2MP PTRZ 3-6mm WDR de Hanwha offre une surveillance multidirectionnelle performante avec quatre capteurs 2 MP et des objectifs varifocaux motorisés 3–6 mm. Bénéficiez d’images fluides à 60 ips, d’un WDR 120 dB et d’analyses vidéo avancées pour sécuriser efficacement les sites exigeants. Conforme NDAA, robuste (IP66, IK10, NEMA 4X) et économe en bande passante grâce à WiseStream II et H.265, elle s’installe et se règle à distance (PTRZ) en limitant les interventions. La version inclut un injecteur HPoE pour une mise en service simplifiée.

Couverture multi‑directionnelle flexible grâce aux 4 capteurs PTRZ

Les quatre capteurs 2 MP à objectifs varifocaux motorisés 3–6 mm se règlent à distance en Pan/Tilt/Rotation/Zoom (PTRZ). Combinez larges vues et zooms pour couvrir plusieurs zones critiques avec une seule caméra. Le champ de vision horizontal 107° à 56° et vertical 57° à 31.5° par capteur permet d’adapter avec précision la scène, tandis que la distance minimale de mise au point de 0, 5 m optimise le détail de près. Le déploiement est plus rapide, le coût d’installation réduit.

Images exploitables 24/7 : 60 ips et WDR 120 dB

La PNM-9084QZ1 délivre jusqu’à 60 fps par capteur en H.265/H.264, pour des mouvements nets et des preuves fluides. Le Wide Dynamic Range 120 dB révèle les détails dans les scènes contrastées (entrées, vitrines, parkings). Le mode Jour/Nuit Auto (ICR), le désembuage intégré et la réduction de bruit SSNRⅤ assurent une visibilité constante. La stabilisation d’image numérique est supportée pour réduire les flous, même sur des installations soumises aux vibrations.

Efficience réseau avancée avec WiseStream II et H.265

Réduisez la bande passante et les coûts de stockage grâce au codec H.265, à H.264 et au MJPEG, associés à WiseStream II. Cette optimisation s’adapte au mouvement dans la scène pour prioriser la qualité là où c’est utile. Le streaming est compatible IPv4/IPv6 et de nombreux protocoles (RTP/RTSP/HTTP/HTTPS/SSL/TLS, QoS, IGMP, UPnP, Bonjour, LLDP), garantissant une intégration flexible dans des architectures réseau modernes et sécurisées.

Robuste, conforme NDAA et prête pour l’extérieur

Conçue pour durer, cette caméra est certifiée IP66, IK10 et NEMA 4X, et opère de -40 °C à +55 °C (démarrage ≥ -35 °C). Elle résiste aux chocs, aux poussières, aux intempéries et à la corrosion. La conformité NDAA répond aux cahiers des charges sensibles. L’alimentation HPoE (IEEE802.3bt, Type4, Class8) est fournie avec un injecteur inclus pour une mise en service rapide, même sur des sites dépourvus de switch PoE adapté.

Analyses vidéo et stockage edge jusqu’à 1 To

Exploitez des fonctions analytiques intégrées: détection de visage, brouillard, défocus, loitering, intrusion/enter-exit, apparitions/disparitions, ligne virtuelle et détection audio. Personnalisez la confidentialité avec 32 zones de masquage (couleurs + mosaïque) et la détection de mouvement (8 zones, 8 points polygonaux). Le stockage local accepte 4 cartes Micro SD/SDHC/SDXC jusqu’à 256 Go chacune (total 1 To), assurant une redondance et une continuité d’enregistrement en cas de coupure réseau.

Description technique

La PNM-9084QZ1 caméra dôme multi-capteurs 4x2MP PTRZ 3-6mm WDR combine quatre capteurs CMOS 1/2.8″ délivrant 1920×1080 px chacun (total 8 MP). Chaque module offre un objectif varifocal motorisé 3~6 mm, un zoom optique 2x, une ouverture F2.2 (grand-angle) à F3.1 (télé) et des champs de vision étendus (H: 107°~56°, V: 57°~31.5°, D: 126°~64.3°). Les réglages à distance PTRZ et la plage mécanique Pan 0°~360° / Tilt 0°~73° / Rotation 0°~90° facilitent l’alignement multi-scènes.

La caméra produit jusqu’à 60 fps @ 2 MP par capteur en H.265/H.264/MJPEG, avec WDR 120 dB, SSNRⅤ, désembuage et stabilisation d’image numérique supportée. Elle intègre Jour/Nuit Auto (ICR), détection de mouvement, masquage de confidentialité et analyses vidéo. Le réseau RJ-45 10/100/1000BASE-T supporte de nombreux protocoles, ONVIF Profile S/T et SUNAPI. L’alimentation HPoE (IEEE802.3bt) atteint 33 W max (20 W typiques). Le châssis aluminium blanc est IP66, IK10, NEMA 4X.

Autres informations importantes

La PNM-9084QZ1 est une caméra multidirectionnelle Hanwha conforme NDAA, dotée de WiseStream II pour l’optimisation du flux. Version avec injecteur HPoE encore inclus. Modèle sans capteur gyroscopique/DIS. Pas d’IR intégré (plages d’observation IR non applicables). Intégration facilitée via ONVIF S/T, Wisenet open platform et SUNAPI. Idéale pour parkings, centres logistiques, campus, industries et sites urbains exigeant une couverture multi‑angles avec un seul point de fixation.

• Type de capteur : CMOS
• Taille du capteur : 1/2.8″
• Nombre de capteurs : 4
• Résolution par capteur : 1920×1080 px (2 MP)
• Résolution totale : 8 MP (2 MP x 4)
• Fréquence d’images maximale : 60 fps @ 2 MP (H.265/H.264)
• Compression vidéo : H.265 / H.264 / MJPEG
• Objectif (focale) : 3 ~ 6 mm motorisé (varifocal)
• Zoom optique : 2x
• Ouverture (F) : F2.2 (grand-angle) ~ F3.1 (télé)
• Champ de vision horizontal : 107° ~ 56°
• Champ de vision vertical : 57° ~ 31.5°
• Champ de vision diagonal : 126° ~ 64.3°
• Distance minimale de mise au point : 0, 5 m
• Plage Pan/Tilt/Rotation : Pan 0°~360° / Tilt 0°~73° / Rotation 0°~90°
• Jour/Nuit : Auto (ICR)
• Wide Dynamic Range (WDR) : 120 dB
• Réduction numérique du bruit : SSNRⅤ
• Stabilisation d’image numérique : Supportée
• Désembuage (defog) : Supporté
• Détection de mouvement : 8 zones, 8 points polygonaux
• Masquage de confidentialité : 32 zones, 4 points quadrilatères (couleurs + mosaïque)
• Entrée/sortie d’alarme : Entrée 1 / Sortie 1
• Entrée audio : Sélectable (micro in / line in), alimentation 2.5 VDC (4 mA)
• Sortie audio : Line out, niveau max 1 Vrms
• Stockage local (edge) : Micro SD / SDHC / SDXC 256 GB max par emplacement x4 (Total 1 TB)
• Mémoire : RAM 5 GB / Flash 1280 MB
• Interface réseau : RJ-45 blindé (10/100/1000BASE-T)
• Protocoles réseau et streaming : IPv4/IPv6, TCP/IP, UDP, RTP, RTSP, HTTP/HTTPS, SSL/TLS, DHCP, FTP, SMTP, SNMP, RTCP, RTSP, NTP, IGMP, QoS, UPnP, Bonjour, LLDP
• ONVIF / API : ONVIF Profile S/T, SUNAPI (HTTP API), Wisenet open platform
• Alimentation : HPoE (IEEE802.3bt, Type4, Class8)
• Consommation électrique : PoE Max. 33 W, typique 20 W
• Température de fonctionnement : -40 °C ~ +55 °C (démarrage ≥ -35 °C)
• Température de stockage : -50 °C ~ +60 °C
• Humidité de fonctionnement : ≤ 90 % HR (sans condensation)
• Indice de protection : IP66, IK10, NEMA 4X
• Dimensions : Ø 251 x 116.5 mm
• Poids : 3000 g
• Couleur / Matériau : Blanc / Aluminium
• DORI (EN62676-4) – Détecter : Large: 28, 4 m / Télé: 71, 8 m
• DORI (EN62676-4) – Observer : Large: 11, 4 m / Télé: 28, 7 m
• DORI (EN62676-4) – Reconnaître : Large: 5, 7 m / Télé: 14, 4 m
• DORI (EN62676-4) – Identifier : Large: 2, 8 m / Télé: 7, 8 m
• Fonctions d’analyse vidéo intégrées : Détection de visage, détection de brouillard, détérioration (defocus), loitering, intrusion / enter-exit, apparitions/disparitions, ligne virtuelle, détection audio
• Plages d’observation IR : Non applicable (modèle sans IR intégré)
• Autres : Caméra multidirectionnelle multicapteur Hanwha, NDAA, WiseStream II, sans capteur gyroscopique/DIS, version avec injecteur HPoE encore inclus

FAQ

La PNM-9084QZ1 peut-elle remplacer plusieurs caméras fixes sur un site ?

Oui. Avec ses 4 capteurs 2 MP indépendants et ses objectifs varifocaux motorisés 3–6 mm, la PNM-9084QZ1 couvre plusieurs angles en simultané. Les réglages PTRZ à distance et la plage mécanique Pan 0°~360° / Tilt 0°~73° / Rotation 0°~90° permettent d’adapter chaque module à une zone précise, remplaçant souvent 3 à 4 caméras classiques, tout en simplifiant l’installation et la maintenance.

Quel est l’avantage du WDR 120 dB et des 60 ips en sécurité ?

Le WDR 120 dB équilibre les scènes à fortes dynamiques, révélant détails dans les zones sombres et lumineuses (entrées vitrées, contre-jours). Les 60 ips par capteur assurent des mouvements fluides et des preuves nettes, essentielles pour l’identification. Associés à SSNRⅤ, au désembuage et au mode Jour/Nuit Auto (ICR), ces atouts garantissent des vidéos exploitables 24/7, même dans des environnements exigeants et changeants.

Comment la caméra optimise-t-elle la bande passante et le stockage ?

Elle utilise les codecs H.265/H.264/MJPEG et WiseStream II, qui adapte dynamiquement le débit en fonction de l’activité dans la scène. Résultat : une réduction significative de la bande passante et des besoins de stockage, sans sacrifier les détails critiques. Le stockage edge accepte jusqu’à 4 cartes Micro SD/SDHC/SDXC de 256 Go chacune (total 1 To), offrant une continuité d’enregistrement même si le réseau est interrompu.

Cette caméra est-elle adaptée aux environnements extérieurs difficiles ?

Oui. La PNM-9084QZ1 est certifiée IP66 pour l’étanchéité, IK10 pour la résistance aux chocs et NEMA 4X pour la protection renforcée. Elle fonctionne de -40 °C à +55 °C (démarrage ≥ -35 °C) et supporte jusqu’à 90 % d’humidité (sans condensation). Le boîtier en aluminium blanc et l’absence de composants fragiles externes en font une solution robuste pour des installations extérieures longue durée, en milieux urbains ou industriels.

Quelles intégrations logicielles et plateformes sont supportées ?

La PNM-9084QZ1 prend en charge ONVIF Profile S/T, SUNAPI (HTTP API) et Wisenet open platform, assurant une grande compatibilité avec la majorité des VMS du marché. Côté réseau, elle gère IPv4/IPv6, TCP/IP, RTP/RTSP, HTTP/HTTPS, SSL/TLS, DHCP, FTP, SMTP, SNMP, NTP, IGMP, QoS, UPnP, Bonjour et LLDP. Cette ouverture facilite l’intégration dans des écosystèmes de sûreté existants et accélère les déploiements multi-sites.

Les fonctions d’analyse vidéo intégrées couvrent quels scénarios ?

La caméra intègre la détection de visage, de brouillard, de défocus, le loitering, l’intrusion/enter-exit, les apparitions/disparitions d’objets, la ligne virtuelle et la détection audio. Vous pouvez aussi définir 8 zones de détection de mouvement (8 points polygonaux) et 32 zones de masquage de confidentialité (couleurs + mosaïque). Ces outils aident à automatiser les alertes et à concentrer la supervision sur les événements véritablement importants.

Quel est l’apport de l’alimentation HPoE et de l’injecteur inclus ?

L’HPoE (IEEE802.3bt, Type4, Class8) fournit la puissance nécessaire à une caméra multi-capteurs tout en simplifiant le câblage via un seul câble RJ-45 10/100/1000BASE-T. La version inclut un injecteur HPoE, utile si votre switch n’est pas compatible 802.3bt. La consommation atteint 33 W max (20 W typiques), garantissant un fonctionnement stable, même avec les quatre capteurs actifs à 60 ips.

Dispose-t-elle d’un éclairage IR intégré pour la nuit ?

Non. Les plages d’observation IR sont non applicables sur ce modèle, car il n’intègre pas d’IR. Pour des scènes très sombres, prévoyez un éclairage ambiant ou des projecteurs IR externes. Le mode Jour/Nuit Auto (ICR), la réduction de bruit SSNRⅤ et le WDR 120 dB optimisent néanmoins la visibilité en basse lumière, assurant des images plus claires lorsque la scène présente un minimum d’éclairage.

Quelles sont ses performances DORI pour dimensionner mon installation ?

Selon EN62676-4, les distances DORI par capteur sont: Détecter: Large 28, 4 m / Télé 71, 8 m; Observer: Large 11, 4 m / Télé 28, 7 m; Reconnaître: Large 5, 7 m / Télé 14, 4 m; Identifier: Large 2, 8 m / Télé 7, 8 m. Utilisez ces valeurs comme guide pour aligner vos objectifs de sûreté (détection, observation, reconnaissance ou identification) et positionner la caméra efficacement.

La caméra est-elle conforme NDAA et adaptée aux sites sensibles ?

Oui, la PNM-9084QZ1 est conforme NDAA, ce qui la rend admissible dans des projets publics ou des environnements à réglementation stricte. Elle offre une sécurité réseau renforcée (HTTPS, SSL/TLS, SNMP, QoS), et un design robuste IP66, IK10, NEMA 4X. En combinant analyses embarquées, stockage edge jusqu’à 1 To et compatibilité ONVIF, elle répond aux exigences fonctionnelles et de conformité des sites sensibles.

Quelles interfaces audio/alarme et capacités de confidentialité propose-t-elle ?

La caméra dispose d’une entrée 1 / sortie 1 d’alarme pour s’interfacer avec des capteurs ou sirènes. Côté audio, entrée sélectable (micro in / line in, 2.5 VDC 4 mA) et sortie line out (1 Vrms max). Vous pouvez définir 32 zones de masquage de confidentialité (couleurs + mosaïque) pour respecter la vie privée, et paramétrer la détection de mouvement sur 8 zones (points polygonaux) afin d’affiner vos alertes.
