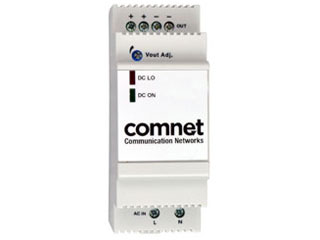

PS-AMR2-24 Alimentation rail DIN 24V 24W 1A PoE -40 à +71°C

PS-AMR2-24 Alimentation rail DIN 24V 24W 1A PoE -40 à +71°C : la puissance ComNet fiable pour vos réseaux exigeants

La PS-AMR2-24 de ComNet est une alimentation industrielle à découpage pour rail DIN conçue pour alimenter en 24 VDC les équipements PoE passifs 24 V et l’IoT industriel. Compacte, efficace et durcie de -40 à +71 °C, elle assure une continuité de service grâce à ses protections complètes et à ses indicateurs LED clairs. Avec un rendement jusqu’à 85 %, une tension ajustable 24–28 V et un montage DIN standard, elle s’intègre rapidement pour sécuriser switches, radios, caméras et contrôleurs en milieu critique.

Fiabilité en environnements extrêmes

Conçue pour les sites exposés, la PS-AMR2-24 fonctionne de -40 à +71 °C sans ventilateur grâce au refroidissement par convection naturelle, éliminant une source de panne. Son MTBF supérieur à 500 000 heures à 40 °C démontre une robustesse remarquable. Le boîtier IP20 et les LED DC ON/DC LOW offrent une visibilité immédiate de l’état d’alimentation, réduisant les temps d’arrêt. Idéale pour armoires terrains, vidéosurveillance, contrôle d’accès et automatismes.

Flexibilité 24 V pour PoE passif et automation

Sa sortie réglable de 24 à 28 V DC (1 A, 24 W) alimente finement vos charges 24 V, y compris les dispositifs PoE passifs 24 V et l’instrumentation. La régulation de ligne ±1 % et la précision de tension +1 % stabilisent vos réseaux. Sa compacité (91 × 35 × 56,5 mm) et sa masse d’environ 130 g facilitent l’intégration sur rail DIN 7,5 ou 15 mm, même dans des coffrets exigus.

Sécurité électrique et protections avancées

La PS-AMR2-24 intègre une protection contre la surcharge avec limitation 120–160 % et réarmement automatique, une protection surtension (seuil 30–33 V DC), ainsi qu’une conformité IEC 61000-4-5 contre les surtensions transitoires. L’isolation entrée-sortie atteint ≥ 100 MΩ (mesurée à 500 V DC), et un fusible interne 250 VAC T2A ajoute une couche de sécurité. Vos équipements critiques bénéficient d’une alimentation stable et protégée.

Performance énergétique et continuité

Avec un rendement typique de 85 % (min. 83 %), une charge minimale acceptée de 0 % et une dissipation d’environ 4,0 W à 230 VAC, elle optimise la consommation. Le temps de maintien de 20 ms (115 VAC) et 80 ms (230 VAC) maintient la tension lors de microcoupures. La large plage d’entrée 90–264 VAC ou 120–375 V DC et la fréquence 47–63 Hz garantissent une compatibilité mondiale.

Installation rapide et maintenance réduite

Les bornes à vis acceptent les conducteurs AWG24–12 (0,2 à 2,5 mm²) souples ou rigides pour un câblage sûr. Les LED DC ON (vert) et DC LOW (rouge) avec seuils 19,2 à 21,6 V DC simplifient les diagnostics. La convection naturelle évite l’entretien des ventilateurs. Certifiée UL/cUL et CE avec compatibilités EMC, la PS-AMR2-24 répond aux exigences des intégrateurs et des exploitants industriels.

Description technique

La PS-AMR2-24 ComNet est une alimentation à découpage pour rail DIN délivrant une puissance nominale de 24 W à +24 V DC réglable, jusqu’à 1 A. Sa régulation de ligne ±1 % et sa précision de sortie +1 % assurent une tension stable pour caméras, radios, automates et équipements PoE passifs 24 V. Son rendement typique de 85 % et sa charge minimale de 0 % optimisent l’efficacité sur un large éventail d’utilisations.

Elle accepte des entrées universelles 90–264 V AC (47–63 Hz) et 120–375 V DC, avec un courant d’appel de 20 A à 115 VAC et 40 A à 230 VAC. Le temps de maintien est de 20 ms (115 VAC) et 80 ms (230 VAC). Le refroidissement par convection naturelle, la conformité IEC 61000-4-5, les protections surcharge et surtension, et des LED d’état précises garantissent la continuité, même de -40 à +71 °C.

Autres informations importantes

• Marque / Modèle: ComNet PS-AMR2-24 – Alimentation industrielle rail DIN 24 VDC/24 W (1 A) pour PoE 24 V.
• Type d’alimentation: Alimentation à découpage pour montage sur rail DIN (refroidissement par convection naturelle).
• Plage de tension d’entrée: 90 à 264 V AC ; 120 à 375 V DC.
• Fréquence d’entrée: 47 à 63 Hz.
• Courant d’entrée: 450 mA (115 VAC) / 270 mA (230 VAC).
• Courant d’appel (inrush): 20 A (115 VAC) / 40 A (230 VAC).
• Puissance de sortie nominale: 24 W.
• Tension de sortie nominale: +24 V DC (réglable).
• Plage de réglage de la tension de sortie: 24 à 28 V DC.
• Courant de sortie maximal: 1 A.
• Rendement: Min. 83 % / Typ. 85 %.
• Précision de la tension: +1 %.
• Régulation de ligne: ±1 %.
• Charge minimale acceptée: 0 %.
• Temps de maintien (hold-up): 20 ms (115 VAC) / 80 ms (230 VAC).
• Protection contre la surcharge: Limitation 120–160 % (réarmement automatique après condition normale).
• Protection surtension: Protection automatique (seuil 30–33 V DC).
• Fusible d’entrée: Fusible interne 250 VAC, T2 A.
• Protection contre les surtensions transitoires: Conforme IEC 61000-4-5 (protection interne).
• Indicateurs LED: DC ON (vert) ; DC LOW (rouge).
• Seuil indicateurs DC ON / DC LOW: 19,2 à 21,6 V DC.
• Résistance d’isolement: ≥ 100 MΩ (mesuré à 500 V DC entrée-sortie).
• Dissipation de puissance: ≈ 4,0 W (à 230 VAC).
• MTBF: > 500 000 heures à 40 °C.
• Température de fonctionnement: -40 à +71 °C.
• Température de stockage: -40 à +85 °C.
• Humidité relative: 20 à 90 % (sans condensation).
• Indice de protection: IP20.
• Montage: Rail DIN standard 7,5 mm ou 15 mm.
• Connectique: Bornes à vis, accepter AWG24–12 (0,2 à 2,5 mm²) câble souple/rigide.
• Méthode de refroidissement: Refroidissement par convection naturelle (pas de ventilateur).
• Dimensions (L × l × H): 91 × 35 × 56,5 mm.
• Masse: ≈ 130 g.
• Normes et certifications principales: UL / cUL, CE, conformités EMC (EN 61000-6-3, EN 61000-6-2, EN 55022 Class B, etc.).

FAQ

Qu’est-ce que la PS-AMR2-24 et à quels usages se destine-t-elle ?

La PS-AMR2-24 est une alimentation à découpage industrielle ComNet pour rail DIN délivrant 24 V DC, 24 W, 1 A. Elle est idéale pour alimenter des équipements 24 V tels que caméras, radios, automates, capteurs et matériels PoE passifs 24 V. Sa plage d’entrée universelle, ses protections complètes et sa résistance thermique la rendent adaptée aux armoires industrielles, aux infrastructures de sûreté et aux réseaux extérieurs durcis.

La mention PoE 24 V signifie-t-elle compatibilité avec IEEE 802.3af/at/bt ?

La PS-AMR2-24 fournit une sortie 24 V DC ajustable 24–28 V et convient aux dispositifs PoE passifs 24 V ou aux injecteurs/convertisseurs dédiés. Les standards IEEE 802.3af/at/bt utilisent typiquement ~48 V. Pour ces normes, utilisez un injecteur ou un switch PoE conforme. La PS-AMR2-24 alimente efficacement l’infrastructure 24 V autour de ces équipements, dans le respect de la puissance disponible de 24 W (1 A).

Quelles sont les protections électriques intégrées ?

L’alimentation inclut une limitation de surcharge 120–160 % avec réarmement automatique, une protection surtension avec seuil 30–33 V DC, une conformité aux surtensions transitoires IEC 61000-4-5, un fusible interne 250 VAC T2A et une isolation entrée–sortie ≥ 100 MΩ (mesurée à 500 V DC). Ces fonctions sécurisent vos charges et assurent une continuité de service même lors d’événements de réseau ou d’enclenchements difficiles.

Comment interpréter les LED DC ON et DC LOW ?

La LED verte DC ON indique une tension de sortie correcte. La LED rouge DC LOW signale une chute de tension sous les seuils 19,2 à 21,6 V DC, utile pour diagnostiquer une surcharge, une alimentation d’entrée faible ou un câblage défectueux. Cette visualisation immédiate réduit les temps d’intervention et facilite la maintenance préventive sur vos installations alimentées par la PS-AMR2-24.

Quelles sont les conditions d’environnement supportées ?

La PS-AMR2-24 fonctionne de -40 à +71 °C et se stocke de -40 à +85 °C. Elle tolère une humidité relative de 20 à 90 % sans condensation et dispose d’un indice de protection IP20, adapté aux armoires. Le refroidissement par convection naturelle évite les ventilateurs, ce qui augmente la fiabilité en environnements poussiéreux tout en maintenant des performances constantes.

Quelle est la plage d’entrée et la performance énergétique de l’appareil ?

Cette alimentation accepte 90–264 V AC (47–63 Hz) ou 120–375 V DC, avec un courant d’entrée de 450 mA à 115 VAC et 270 mA à 230 VAC. Le rendement est typique 85 % (min. 83 %), la charge minimale est de 0 %, et la dissipation d’environ 4,0 W à 230 VAC. Les temps de maintien sont de 20 ms (115 VAC) et 80 ms (230 VAC) pour filtrer les microcoupures.

Comment se monte et se câble la PS-AMR2-24 ?

Le boîtier se clipse sur rails DIN standard 7,5 ou 15 mm. Les bornes à vis acceptent des conducteurs AWG24–12 (0,2 à 2,5 mm²) souples ou rigides. Respectez la polarité, la mise à la terre et les sections adaptées à votre courant. Grâce à sa compacité (91 × 35 × 56,5 mm) et son poids d’environ 130 g, l’intégration dans des coffrets denses est aisée.

Quelles sont les performances de sortie et la stabilité de la tension ?

La PS-AMR2-24 fournit 24 W à 24 V DC ajustables 24–28 V jusqu’à 1 A. La précision de tension +1 % et la régulation de ligne ±1 % garantissent une alimentation stable pour l’électronique sensible. Elle gère sans problème les charges à 0 % (pas de charge minimale), ce qui évite tout comportement instable lors des séquences de démarrage ou de maintenance.

Quelles certifications et conformités sont disponibles ?

Le produit est certifié UL/cUL et CE, avec des conformités CEM incluant EN 61000-6-3, EN 61000-6-2 et EN 55022 Classe B, ainsi que la conformité aux surtensions transitoires IEC 61000-4-5. Ces références facilitent son adoption dans des projets soumis à des normes strictes et des appels d’offres exigeants, tout en rassurant quant à l’interopérabilité et la qualité industrielle de la PS-AMR2-24.

Quelle fiabilité à long terme puis-je attendre ?

Avec un MTBF supérieur à 500 000 heures à 40 °C, la PS-AMR2-24 est conçue pour durer. L’absence de ventilateur, la dissipation maîtrisée et les protections intégrées réduisent le risque d’arrêt. Les indicateurs LED facilitent la maintenance proactive. Cette fiabilité en fait un choix pertinent pour des installations critiques où la disponibilité et la prévisibilité des coûts d’exploitation sont essentielles.
