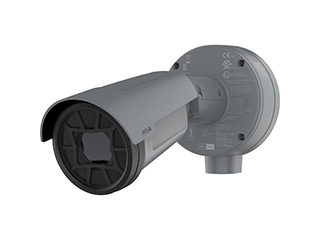

Q1961-XTE 7 mm 30 fps caméra thermique ATEX 384×288 IP66/67 PoE

Q1961-XTE 7 mm 30 fps caméra thermique ATEX 384×288 IP66/67 PoE : performance, sécurité et précision en milieux explosifs

Conçue pour les environnements critiques, la Q1961-XTE 7 mm 30 fps caméra thermique ATEX 384×288 IP66/67 PoE d’Axis Communications délivre une vision thermique fiable, une mesure de température précise et une robustesse extrême. Sa certification antidéflagrante, son boîtier IK10/NEMA 4X et sa protection IP66/67 garantissent une disponibilité maximale, même sous conditions difficiles. Propulsée par ARTPEC-8 avec DLPU, elle combine détection avancée, analyses par deep learning et flux vidéo optimisés. Alimentation PoE, installation flexible 10–28 V DC et stockage local font de cette caméra un choix sûr, efficace et durable.

Détection et surveillance infaillibles en zones ATEX

La Q1961-XTE 7 mm 30 fps caméra thermique ATEX 384×288 IP66/67 PoE est antidéflagrante et prête pour les sites sensibles. Son capteur thermique 384 × 288 et sa sensibilité NETD de 40 mK à 25 °C détectent de faibles écarts thermiques, même dans l’obscurité totale, la fumée ou la poussière. Avec 30 ips, un champ de vision horizontal de 55° et la stabilisation électronique (EIS), vous obtenez une surveillance fluide et fiable, idéale pour périmètres industriels, pétrochimie, énergie et infrastructures critiques.

Mesure de température et alertes précises

Thermométrique, la caméra autorise la mesure ponctuelle (spot) et jusqu’à 10 zones polygonales configurables. Elle couvre de -40 °C à 350 °C avec une précision de ±5 °C pour les objets < 120 °C et ±15 % au-delà. Les palettes thermiques, dont l’isotherme, facilitent l’interprétation. Vous anticipez les surchauffes d’équipements, prévenez les incendies et optimisez la maintenance prédictive en déclenchant des alarmes fiables dès qu’une dérive thermique est détectée.

Analyses embarquées par deep learning

Grâce au SoC ARTPEC-8 et à la Deep Learning Processing Unit (DLPU), la Q1961-XTE exécute des algorithmes d’analyse avancés directement en périphérie. Les événements sont plus pertinents, les faux positifs réduits et les métadonnées exploitables par vos VMS. Les formats H.264/H.265 avec Axis Zipstream optimisent la bande passante, et jusqu’à 20 flux configurables permettent d’adapter la vidéo à chaque usage, tout en respectant les meilleures pratiques (jusqu’à 3 flux uniques recommandés).

Robustesse, simplicité et coûts maîtrisés

Avec son indice IP66/67 (NEMA 4X), sa résistance IK10 et son chauffage interne, la caméra fonctionne de -30 °C à 60 °C sous 10–100 % HR (condensant). L’alimentation PoE IEEE 802.3af/at (Type 1 Class 3) limite le câblage et la consommation typique de 4,3 W réduit l’empreinte énergétique. Le stockage local sur microSD et l’enregistrement NAS assurent la continuité d’image. L’installation est flexible grâce à l’entrée 10–28 V DC et aux connecteurs RJ45 blindés.

Caractéristiques techniques — Q1961-XTE 7 mm 30 fps caméra thermique ATEX 384×288 IP66/67 PoE

Axis Communications signe une caméra réseau thermique antidéflagrante prête pour les environnements à risque, avec optique 7 mm, jusqu’à 30 images/s, et une résolution thermique 384 × 288. Son microbolomètre non refroidi, sa plage spectrale 8–14 µm et son NETD de 40 mK à 25 °C garantissent une détection fine et stable. La stabilisation EIS, l’ouverture F1.18 et la distance minimale de mise au point de 1,3 m sécurisent des images exploitables en toute circonstance.

Pensée pour la fiabilité, elle intègre ARTPEC-8, DLPU, Zipstream et de multiples formats (H.264/H.265/MJPEG) avec modes VBR/ABR/MBR. La mesure de température de -40 °C à 350 °C, les 10 zones polygonales et le spot simplifient le paramétrage d’alarmes. L’indice IP66/67 (NEMA 4X), la résistance IK10 et le chauffage interne assurent la disponibilité. L’alimentation PoE 802.3af/at ou 10–28 V DC, l’audio 3,5 mm et l’E/S d’alarme complètent une solution robuste et évolutive.

• Marque / modèle : Axis Communications, Axis caméra réseau thermique antidéflagrante Q1961-XTE (référence 02535-001), couleur gris.
• Optique : longueur focale 7 mm ; ouverture F1.18.
• Capteur thermique : microbolomètre non refroidi ; résolution 384 × 288 pixels ; taille de pixel 17 µm ; plage spectrale 8–14 µm.
• Sensibilité thermique (NETD) : 40 mK à 25 °C (F1.0).
• Fréquence d’images maximale : 30 images/s (variante 30 fps ; existe aussi en 8,3 ips).
• Champ de vision : horizontal 55° ; vertical 40,7°.
• Distance minimale de mise au point : 1,3 m.
• Thermométrie : plage de mesure -40 °C à 350 °C ; précision ±5 °C pour objets < 120 °C ; ±15 % pour objets ≥ 120 °C.
• Zones de température configurables : jusqu’à 10 zones polygonales ; mesure ponctuelle (spot temperature) : oui.
• Palettes thermiques : oui (multiples palettes, incluant palette isotherme).
• Système sur puce : ARTPEC-8 avec DLPU (Deep Learning Processing Unit).
• Mémoire : RAM 2048 MB ; Flash 8192 MB.
• Résolution vidéo maximale (échelle) : jusqu’à 768 × 576.
• Nombre de flux vidéo : jusqu’à 20 flux uniques configurables (recommandation : max 3 flux uniques pour usage optimisé).
• Compression : H.264 (Baseline/Main/High), H.265 (Main), Motion JPEG.
• Optimisation de flux : Axis Zipstream pour H.264 et H.265.
• Contrôle de débit : VBR, ABR, MBR.
• Stabilisation électronique d’image (EIS) : oui.
• Entrées/sorties d’alarme : 1 entrée supervisée / 1 sortie (12 V DC, charge max 50 mA).
• Audio : entrée micro/ligne 3,5 mm.
• Réseau : RJ45 blindé 10BASE-T/100BASE-TX/1000BASE-T PoE.
• Alimentation : PoE IEEE 802.3af/802.3at Type 1 Class 3 ; 10–28 V DC ; consommation typique PoE 4,3 W, max 12,95 W.
• Stockage : microSD/microSDHC/microSDXC ; enregistrement vers NAS supporté.
• Indice de protection : IP66, IP67 (NEMA 4X).
• Résistance aux chocs : IK10 (hors fenêtre frontale).
• Conditions de fonctionnement : -30 °C à 60 °C ; humidité 10–100 % HR (condensant).
• Conditions de stockage : -40 °C à 65 °C ; humidité 5–95 % HR (non condensant).
• Antidéflagrant : ATEX.
• Thermométrique : mesure de température possible.
• Poids : 1,5 kg ; surface projetée efficace (EPA) 0,022 m².
• Présence de chauffage interne : oui (heater).
• Boîtier : IK10, IP66/67, NEMA 4X ; coloris gris.

À quoi sert la Q1961-XTE 7 mm 30 fps caméra thermique ATEX 384×288 IP66/67 PoE dans une installation industrielle ?

Elle sert à détecter précocement des anomalies thermiques, sécuriser des périmètres dans l’obscurité totale et fournir des mesures de température fiables en zones à risque. Grâce à sa certification ATEX, son boîtier IP66/67 IK10 et son chauffage interne, elle opère dans des environnements difficiles. L’analyse deep learning embarquée améliore la pertinence des alertes, tout en optimisant la bande passante avec Zipstream.

La caméra peut-elle mesurer la température et envoyer des alertes ciblées ?

Oui. La Q1961-XTE est thermométrique et peut mesurer de -40 °C à 350 °C. Elle offre jusqu’à 10 zones polygonales configurables et une mesure ponctuelle (spot). Les seuils déclenchent des alertes fiables avec des précisions de ±5 °C pour des objets sous 120 °C, et ±15 % au-delà. Les palettes thermiques, dont l’isotherme, facilitent la visualisation et la décision opérationnelle.

Quelle qualité d’image puis-je attendre avec 384 × 288 à 30 ips ?

Le capteur 384 × 288 et la sensibilité NETD de 40 mK permettent une détection fine des écarts thermiques. À 30 ips, la fluidité est optimale pour le suivi des événements. La stabilisation électronique (EIS) limite le flou lié aux vibrations. La résolution vidéo mise à l’échelle jusqu’à 768 × 576 simplifie l’intégration VMS tout en conservant l’information thermique essentielle.

La caméra est-elle adaptée aux environnements extérieurs sévères ?

Oui. Avec IP66/67 (NEMA 4X), IK10, chauffage interne et un fonctionnement de -30 °C à 60 °C, elle résiste aux intempéries, aux chocs et aux conditions hygrométriques difficiles (10–100 % HR condensant). Sa surface projetée efficace de 0,022 m² et son boîtier robuste assurent la fiabilité même en zones exposées au vent, à la pluie, au sel ou à la poussière industrielle.

Quelles options d’alimentation et de connectivité sont disponibles ?

La caméra prend en charge le PoE IEEE 802.3af/802.3at Type 1 Class 3 avec une consommation typique de 4,3 W (max 12,95 W), réduisant le câblage et simplifiant l’installation. Une entrée 10–28 V DC est également disponible. La connectivité réseau s’effectue via RJ45 blindé 10/100/1000BASE-T. Une entrée audio 3,5 mm et 1 E/S d’alarme supervisée complètent la connectivité pour une intégration flexible.

Comment l’analytique par deep learning améliore-t-elle la détection ?

Avec ARTPEC-8 et la DLPU, l’analyse est traitée en périphérie, générant des événements plus précis et des métadonnées exploitables. Cela réduit les faux positifs, améliore la classification et optimise la charge serveur. Les flux H.264/H.265, combinés à Axis Zipstream et aux modes VBR/ABR/MBR, adaptent la qualité à la bande passante, tout en conservant la pertinence des données pour le VMS.

Combien de flux vidéo puis-je configurer et à quoi servent-ils ?

Jusqu’à 20 flux uniques configurables sont possibles, permettant d’adapter résolution, fréquence et compression à différents usages (enregistrement, visualisation, analytique). Pour un usage optimisé, il est recommandé de limiter à 3 flux uniques. Les compressions H.264/H.265 et Motion JPEG, associées à Zipstream, réduisent le débit tout en préservant les détails thermiques importants pour l’analyse.

La caméra offre-t-elle des options de stockage local et de redondance ?

Oui. Elle supporte les cartes microSD/microSDHC/microSDXC pour l’enregistrement local et les enregistrements vers NAS. Cette redondance garantit la continuité des preuves en cas de perturbation réseau. La combinaison du stockage local, des alertes thermométriques et des flux optimisés renforce la résilience des systèmes de sûreté critiques et simplifie les plans de reprise.

Quelles sont les dimensions optiques et les capacités de mise au point ?

La Q1961-XTE intègre une focale de 7 mm avec une ouverture F1.18, offrant un champ de vision horizontal de 55° et vertical de 40,7°. La distance minimale de mise au point est de 1,3 m, idéale pour couvrir efficacement des zones étendues tout en maintenant une bonne sensibilité thermique. Ces paramètres assurent un juste équilibre entre couverture et précision de détection.

La variante 30 ips est-elle la seule disponible ?

Non. La Q1961-XTE existe en variante 30 images/s, mais aussi en 8,3 ips selon les besoins réglementaires ou de projet. La version 30 ips offre une meilleure fluidité pour le suivi d’événements rapides, tandis que la version 8,3 ips peut suffire pour la surveillance statique et réduire l’occupation de bande passante et de stockage, sans compromettre la détection thermique.
