Q1961-XTE 7 mm 8.3 fps caméra thermique ATEX 384×288 IP67

Q1961-XTE 7 mm 8.3 fps caméra thermique ATEX 384×288 IP67 — la thermographie intelligente pour zones à risques

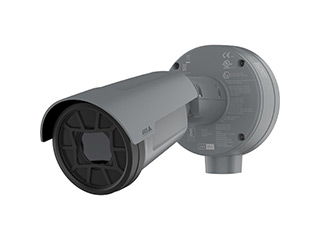

La Q1961-XTE 7 mm 8.3 fps caméra thermique ATEX 384×288 IP67 d’Axis Communications (réf. 02963-001) est une caméra réseau thermique antidéflagrante, thermométrique et prête pour la mesure de température. Grâce à sa Deep Learning Processing Unit (DLPU), elle combine détection fiable, analytics avancées et métadonnées de température. Conçue pour les environnements exigeants, elle offre IP66/67, IK10 et NEMA 4X. Son alimentation flexible PoE 802.3af/at (max. 12,95 W) ou 10–28 Vcc et son boîtier gris simplifient l’intégration et la maintenance sur sites industriels sensibles.

Sécurité certifiée pour environnements explosifs

Conçue comme une Axis caméra réseau thermique antidéflagrante, la Q1961-XTE est certifiée ATEX et répond aux contraintes des sites pétrochimiques, gaziers et industriels. Sa robustesse est attestée par les indices IP66/67, l’IK10 et la conformité NEMA 4X, garantissant une protection contre les chocs, la corrosion, la poussière et l’eau. Résistante et fiable, elle assure une disponibilité maximale et réduit les risques opérationnels, même dans des conditions climatiques difficiles ou des zones dangereuses soumises à des normes strictes.

Thermographie précise et zones de mesure configurables

Thermométrique, la Q1961-XTE rend la mesure de température possible de -40 °C à 350 °C, avec une précision de ±5 °C pour des objets entre 0–120 °C (voir notice pour les autres plages). Sa sensibilité thermique (NETD) de 40 mK @ 25 °C, F1.0 révèle des écarts subtils. Configurez jusqu’à 10 zones polygonales et utilisez la lecture spot de température pour des alertes ciblées. Les palettes thermiques et la stabilisation électronique d’image optimisent l’analyse visuelle et la fiabilité des diagnostics.

Grand champ de vision et rendu vidéo optimisé

Avec une longueur focale de 7 mm, la caméra fournit un champ de vision horizontal de 55° et vertical de 40,7°, idéal pour couvrir de larges zones avec un seul point d’installation. Le capteur thermique 384 × 288 pixels délivre jusqu’à 8,3 images/s et une résolution vidéo maximale de 768 × 576 pixels. La plage spectrale 8–14 µm assure une détection fiable. Zipstream et H.264 (Baseline, Main, High) réduisent la bande passante tout en préservant les détails critiques.

Intelligence embarquée et intégration industrielle

La Deep Learning Processing Unit (DLPU), 2 GB de RAM et 8 GB flash propulsent des analyses avancées: détection de mouvement vidéo, alarme anti-manipulation active et statistiques de température via métadonnées. L’entrée audio 3,5 mm (micro/ligne) avec détection audio, un E/S d’alarme (1 entrée supervisée/1 sortie), le slot microSD et l’Ethernet Gigabit (RJ‑45) 802.3af/at facilitent l’intégration. L’alimentation PoE (Classe 3) ou DC 10–28 V assure une mise en service souple, même sur sites contraints.

Description technique

La Q1961-XTE 7 mm 8.3 fps caméra thermique ATEX 384×288 IP67 mise sur un microbolomètre non refroidi sensible (NETD 40 mK) pour détecter les anomalies thermiques à distance. Son boîtier gris en aluminium et polycarbonate protège une optique en germanium, tandis que les indices IP66/67, IK10 et NEMA 4X garantissent une tenue aux intempéries, aux chocs et aux atmosphères corrosives. L’électronique sécurisée inclut un système d’exploitation signé, démarrage sécurisé et TPM/stockage sécurisé.

Elle fonctionne de -30 °C à 60 °C (stockage -40 °C à 65 °C) et propose une vidéo jusqu’à 768 × 576 pixels à 8,3 ips. L’alimentation PoE 802.3af/at (Classe 3) ou 10–28 Vcc offre une consommation typique de 4,1 W (max. 12,95 W). Les fonctions thermométriques couvrent -40 °C à 350 °C avec ±5 °C de précision entre 0–120 °C, 10 zones polygonales, spot de température, palettes thermiques et stabilisation électronique d’image pour des diagnostics robustes.

Spécifications détaillées

• Marque et modèle: Axis Communications Q1961-XTE (02963-001), caméra réseau thermique antidéflagrante, boîtier gris
• Type de capteur: Microbolomètre non refroidi
• Sensibilité thermique (NETD): 40 mK @ 25 °C, F1.0
• Résolution du capteur thermique: 384 × 288 pixels
• Résolution vidéo maximale: 768 × 576 pixels
• Fréquence d’images maximale: 8,3 images/s
• Plage spectrale: 8–14 µm
• Longueur focale: 7 mm
• Champ de vision horizontal: 55 °
• Champ de vision vertical: 40,7 °
• Plage de mesure de température: -40 °C à 350 °C
• Précision de mesure de température: ±5 °C pour objets 0–120 °C (voir notice pour autres plages)
• Zones thermométriques configurables: Jusqu’à 10 zones polygonales
• Lecture spot de température: Oui
• Stabilisation électronique d’image: Oui
• Palettes thermiques: Oui
• Compression vidéo: Zipstream; H.264 (Baseline, Main, High)
• Entrée audio: Prise 3,5 mm (micro/ligne)
• Détection audio: Oui
• Entrées/sorties d’alarme: 1 entrée supervisée / 1 sortie
• Stockage local: Slot microSD (microSD/microSDHC/microSDXC)
• Mémoire vive (RAM): 2 GB
• Mémoire flash interne: 8 GB
• Processeur IA: Deep Learning Processing Unit (DLPU)
• Alimentation: PoE (Classe 3) ou DC 10–28 V
• Consommation électrique (typique): 4,1 W
• Consommation électrique (maximale): 12,95 W
• Interface réseau: Ethernet Gigabit (RJ‑45), 802.3af/at
• Degré de protection: IP66, IP67; NEMA 4X
• Résistance aux chocs: IK10 (hors verre avant)
• Certifications: ATEX
• Matériaux: Aluminium, polycarbonate, germanium (optique)
• Température de fonctionnement: -30 °C à 60 °C
• Température de stockage: -40 °C à 65 °C
• Dimensions (L × H × P): 280 × 152 × 134 mm
• Poids: ≈ 1,5 kg
• Sécurité et intégrité: Système d’exploitation signé, démarrage sécurisé, TPM / stockage sécurisé
• Fonctions d’analyse et d’intégration: Détection de mouvement vidéo, alarme anti-manipulation active, statistiques de température via métadonnées, prise en charge d’analyses avancées (configurable)
• Remarques thermiques: Sensibilité 40 mK; précision et performance détaillées dans la fiche technique (plages et conditions spécifiques)
• Caractéristiques générales: Thermométrique; mesure de température possible; Axis caméra réseau thermique antidéflagrante

FAQ

Qu’est-ce que la Q1961-XTE 7 mm 8.3 fps caméra thermique ATEX 384×288 IP67 apporte en milieu explosible ?

Cette caméra réseau thermique antidéflagrante d’Axis Communications est certifiée ATEX et conçue pour fonctionner en toute sécurité dans des zones potentiellement explosives. Son boîtier IP66/67, IK10 et NEMA 4X résiste aux chocs, à la corrosion, à la poussière et à l’eau. La thermographie permet de détecter des anomalies de chauffe avant incident, tandis que la DLPU fournit des analyses fiables, même avec une fréquence de 8,3 ips adaptée à la surveillance industrielle.

La mesure de température est-elle précise et configurable ?

Oui. La Q1961-XTE est thermométrique et rend la mesure de température possible de -40 °C à 350 °C. Elle offre une précision de ±5 °C pour des objets entre 0–120 °C (consultez la notice pour les autres plages). Vous pouvez définir jusqu’à 10 zones polygonales et utiliser la lecture spot, les palettes thermiques et la stabilisation électronique d’image afin d’optimiser l’analyse et réduire les fausses alarmes.

Quelles sont les performances d’imagerie thermique et le champ de vision ?

La caméra utilise un microbolomètre non refroidi de 384 × 288 pixels, avec une sensibilité NETD de 40 mK @ 25 °C, F1.0. Elle délivre jusqu’à 768 × 576 pixels en sortie vidéo, à 8,3 images/s. La longueur focale de 7 mm couvre 55° à l’horizontal et 40,7° à la verticale. La plage spectrale 8–14 µm maximise la détection d’écarts thermiques pertinents sur les infrastructures critiques.

Comment s’alimente la caméra et quelle est sa consommation ?

Vous pouvez l’alimenter via PoE 802.3af/at (Classe 3) ou en DC 10–28 V, ce qui simplifie les déploiements sur sites distants. La consommation typique est de 4,1 W, avec un maximum de 12,95 W. Cette flexibilité énergétique facilite l’intégration dans des architectures réseau existantes, avec un câblage réduit et une gestion simplifiée des onduleurs et alimentations de secours.

Quelles capacités d’analyse et d’intégration sont incluses ?

La DLPU embarquée permet des analyses avancées avec métadonnées de température. La caméra intègre la détection de mouvement vidéo, une alarme anti-manipulation active et la prise en charge d’analyses supplémentaires configurables. Les E/S d’alarme (1 entrée supervisée/1 sortie), l’entrée audio 3,5 mm avec détection audio, le stockage microSD et l’Ethernet Gigabit (RJ‑45) 802.3af/at assurent une intégration fluide aux systèmes de supervision.

Quelles options de stockage et de compression vidéo sont proposées ?

Le slot microSD accepte microSD/microSDHC/microSDXC pour l’enregistrement local. Côté compression, vous bénéficiez de Zipstream et H.264 (profils Baseline, Main et High) afin de réduire la bande passante et le stockage sans perdre les détails thermiques essentiels. Cette approche optimise les coûts d’infrastructure tout en maintenant la qualité nécessaire à l’analyse et à la preuve d’événements.

La caméra résiste-t-elle aux environnements difficiles ?

Oui. Son boîtier gris en aluminium et polycarbonate, avec optique en germanium, est classé IP66/67 pour l’étanchéité, IK10 pour la résistance aux chocs et NEMA 4X contre la corrosion. La caméra fonctionne de -30 °C à 60 °C et se stocke de -40 °C à 65 °C. Elle est donc parfaitement adaptée aux sites industriels soumis à des contraintes climatiques ou mécaniques sévères.

Quelles garanties de cybersécurité et d’intégrité offre-t-elle ?

La Q1961-XTE embarque un système d’exploitation signé et un démarrage sécurisé, complétés par un TPM/stockage sécurisé. Ces mécanismes protègent l’intégrité du firmware et des secrets cryptographiques. En durcissant l’accès et l’authentification, ils réduisent les risques d’altération logicielle et facilitent la conformité aux politiques de sécurité industrielles et aux bonnes pratiques de segmentations réseau.

Comment s’intègre-t-elle dans un réseau existant ?

Grâce à l’interface Ethernet Gigabit (RJ‑45) compatible 802.3af/at, l’installation est rapide via PoE. Ses E/S d’alarme facilitent la connexion à des automates, tandis que l’audio 3,5 mm permet la détection et l’enregistrement d’événements sonores. Les fonctions de stabilisation électronique d’image et d’analyses configurables s’intègrent aisément avec les VMS et systèmes SCADA de l’industrie.

La cadence 8,3 ips est-elle adaptée à la surveillance ?

Oui. En thermographie industrielle, la priorité va à la fiabilité de détection et à la précision thermique plutôt qu’à une cadence très élevée. Les 8,3 ips, combinées au capteur 384 × 288, à la sensibilité de 40 mK et aux algorithmes DLPU, suffisent pour détecter des anomalies thermiques, suivre des tendances et générer des alertes exploitables en maintenance prédictive et sûreté.

Quels sont le poids et les dimensions pour l’installation ?

La caméra pèse environ 1,5 kg et mesure 280 × 152 × 134 mm, ce qui facilite son montage sur des supports industriels standards. Son format et son champ de vision 55° × 40,7° permettent de couvrir de larges zones avec un nombre réduit de points d’installation. Vous bénéficiez d’une mise en service efficace et d’un TCO maîtrisé, y compris en environnements contraints.
