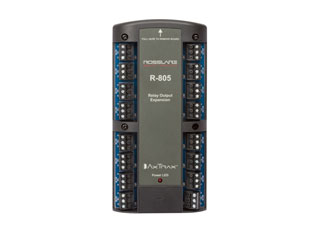

R-805 Carte extension relais 16 sorties 5A Form C pour AC-825IP

R-805 Carte extension relais 16 sorties 5A Form C pour AC-825IP : plus de contrôle, moins de contraintes

Déployez instantanément 16 sorties relais supplémentaires et faites évoluer votre système de contrôle d’accès AC‑825IP sans changer d’architecture. La R-805 de Rosslare offre des contacts Form C 5 A robustes, une communication RS‑485 OSDP fiable, et des voyants LED pour un diagnostic rapide. Son montage flexible (direct sur AC‑825IP, rail DIN ou mural) et sa faible consommation facilitent l’intégration dans tout tableau. Obtenez une puissance de commutation stable, une installation propre et une maintenance simplifiée pour vos portes, verrous, automatismes et scénarios d’alarme.

Extension évolutive et immédiate pour AC‑825IP

Ajoutez 16 sorties relais à votre contrôleur AC‑825IP sans complexité. La R‑805 se fixe directement au contrôleur ou s’installe sur rail DIN/mural, tout en restant intégrée au bus RS‑485. Vous bénéficiez d’une expansion modulaire et d’un câblage clair, pour multiplier les scénarios d’automatismes, de verrouillage et de signalisation, sans redimensionner l’alimentation générale ni bouleverser l’architecture existante.

Puissance et polyvalence des contacts Form C 5 A

Chaque sortie offre des contacts Form‑C (NO/COM/NC) de 5 A, capables de commuter 30 VDC ou 30 VAC. Cette polyvalence couvre la majorité des charges basses tensions (électroaimants, gâches, voyants, sirènes). Vous pouvez choisir l’état au repos et adapter précisément votre logique de commande, pour des scénarios de sécurité fiables et conformes aux bonnes pratiques électriques.

Supervision simplifiée grâce aux LED d’état

Une LED d’alimentation et 16 LED d’état (une par sortie) offrent un retour visuel immédiat. Pendant l’installation comme en maintenance, vous vérifiez en un coup d’œil quelle sortie est active et détectez rapidement une anomalie de câblage. Le gain de temps sur le diagnostic réduit les déplacements, les interruptions de service et les coûts d’intervention.

Communication RS‑485 OSDP sécurisée et chaînage

La R‑805 s’interface en RS‑485 avec OSDP/RSDP‑bus et S‑Bus pour une communication robuste sur de longues distances. Vous pouvez chaîner jusqu’à 16 modules sur le bus OSDP, centraliser la configuration et conserver une latence maîtrisée. Cette architecture diminue la complexité du câblage, augmente la résilience de l’installation et prépare vos sites à la montée en charge.

Description technique

La R‑805 Carte extension relais 16 sorties 5A Form C pour AC‑825IP de Rosslare est dédiée à l’expansion des capacités de commutation du contrôleur AC‑825IP. Elle fournit 16 sorties sur relais Form‑C (NO/COM/NC), chacune pilotée par une bobine 12 V DC (40 mA par relais). L’alimentation d’entrée 12–16 V DC garantit une excellente tolérance aux variations, avec un courant en veille de 65 mA et un courant maximal de 700 mA.

La communication s’effectue via RS‑485 (OSDP / RSDP‑bus, S‑Bus). L’appareil intègre une LED d’alimentation et 16 LED d’état, plus une entrée anti‑effraction (tamper) sur connecteur 4 broches. Le boîtier compact (178 × 87 × 38 mm, 315 g) se monte directement sur l’AC‑825IP, au rail DIN ou au mur, pour des installations intérieures, de 0 °C à 50 °C et 0 % à 85 % d’humidité (sans condensation).

Autres informations importantes

• Nombre de sorties : 16.
• Type des contacts des sorties : Form‑C (NO/COM/NC).
• Capacité des contacts (charge maximale) : 5 A @ 30 VDC ou 5 A @ 30 VAC (facteur de puissance 0,6).
• Tension d’alimentation (entrée) : 12–16 V DC.
• Courant d’alimentation en veille (à 12 V) : 65 mA.
• Courant d’alimentation maximal : 700 mA.
• Tension de commande des relais (bobine) : 12 V DC.
• Courant de commande par relais (bobine) : 40 mA.
• Interface et protocole de communication : RS‑485 (OSDP / RSDP‑bus, S‑Bus).
• Entrée tamper : Connecteur 4 broches.
• Indicateurs lumineux : LED alimentation + 16 LED d’état (une LED par sortie).
• Dimensions (longueur × largeur × profondeur) : 178 × 87 × 38 mm.
• Poids : 315 g.
• Plage de température de fonctionnement : 0 °C à 50 °C.
• Plage d’humidité de fonctionnement : 0 % à 85 % (sans condensation).
• Environnement d’utilisation : Intérieur.
• Nombre maximal de modules en chaîne sur le bus OSDP : Jusqu’à 16 modules.
• Type de montage : Montage direct sur le contrôleur AC‑825IP, sur rail DIN ou mural (en tant que module d’extension).

FAQ

Qu’est-ce que la R‑805 Carte extension relais 16 sorties 5A Form C pour AC‑825IP ?

La R‑805 est une carte d’extension de sorties relais pour le contrôleur AC‑825IP. Elle ajoute 16 sorties Form‑C (NO/COM/NC) capables de commuter jusqu’à 5 A sous 30 VDC ou 30 VAC. Reliée en RS‑485 (OSDP / RSDP‑bus, S‑Bus), elle s’intègre facilement pour piloter verrous, alarmes, automatismes et signalisation au sein d’une installation de contrôle d’accès.

La R‑805 est‑elle exclusivement compatible avec l’AC‑825IP ?

Elle est conçue en priorité pour s’intégrer au contrôleur AC‑825IP, avec un montage direct possible. Cependant, sa communication RS‑485 (OSDP / RSDP‑bus, S‑Bus) permet une intégration dans l’écosystème Rosslare compatible. Pour garantir la compatibilité fonctionnelle et logique, il est recommandé de l’utiliser avec l’AC‑825IP et la documentation technique Rosslare correspondante.

Comment câbler les sorties Form C (NO/COM/NC) de la R‑805 ?

Chaque sortie offre trois bornes : NO (normalement ouvert), COM (commun) et NC (normalement fermé). Choisissez NO pour activer la charge uniquement à l’excitation du relais, ou NC pour l’inverse. Utilisez des conducteurs adaptés au courant de 5 A et respectez la polarité pour les charges en courant continu. Vérifiez les LED d’état pour valider le bon fonctionnement après câblage.

Quelle puissance maximale puis‑je commuter avec la R‑805 ?

Chaque relais supporte jusqu’à 5 A à 30 VDC ou 5 A à 30 VAC, avec un facteur de puissance de 0,6 en AC. Respectez ces limites par sortie, et évitez de dépasser la capacité totale d’alimentation du module. Pour les charges inductives (serrures, bobines), ajoutez des diodes de roue libre en DC ou des réseaux RC en AC pour protéger les contacts.

Comment alimenter la R‑805 et quelle est sa consommation ?

Alimentez la R‑805 en 12–16 V DC. Le courant en veille est de 65 mA à 12 V, et le courant maximal peut atteindre 700 mA selon le nombre de relais activés et les LED. La bobine de chaque relais consomme 40 mA lorsqu’elle est excitée. Prévoyez une marge d’alimentation suffisante et un câblage soigné pour limiter les chutes de tension.

Puis‑je chaîner plusieurs R‑805 sur un bus OSDP ?

Oui. Vous pouvez chaîner jusqu’à 16 modules sur le bus OSDP via l’interface RS‑485. Cette architecture facilite l’extension progressive du site, tout en conservant une topologie claire et des distances de bus importantes. Assurez‑vous de respecter le câblage RS‑485 (paires torsadées, terminaison, blindage) et d’adresser correctement chaque module pour éviter les conflits.

Quels sont les modes de montage proposés par la R‑805 ?

Trois options sont disponibles : montage direct sur le contrôleur AC‑825IP, installation sur rail DIN ou fixation murale en tant que module d’extension. Ce choix vous permet d’adapter l’intégration à votre armoire électrique, d’optimiser la ventilation et de simplifier le passage des câbles, tout en respectant les règles d’accessibilité et de maintenance.

À quoi servent les LED d’alimentation et d’état sur la R‑805 ?

La LED d’alimentation confirme la présence de la tension d’entrée. Les 16 LED d’état, chacune associée à une sortie, indiquent en temps réel l’activation des relais. Elles aident lors du test de mise en service, du dépannage et de la maintenance préventive, réduisent les temps d’intervention et permettent de valider rapidement la logique de commande depuis le contrôleur AC‑825IP.

La R‑805 peut‑elle être utilisée en environnement difficile ?

La R‑805 est prévue pour un usage en intérieur, avec une plage de température de 0 °C à 50 °C et une humidité de 0 % à 85 % sans condensation. Dans des environnements poussiéreux ou humides, installez‑la dans un coffret adapté, respectez les dégagements, et veillez à une ventilation suffisante pour garantir la fiabilité et la longévité des relais.

Quel est l’intérêt de l’entrée tamper 4 broches ?

L’entrée tamper (connecteur 4 broches) permet de détecter l’ouverture non autorisée du coffret ou la tentative de sabotage. Reliée au système de contrôle d’accès, elle déclenche des alarmes ou des événements de journalisation. Cette supervision augmente le niveau de sécurité global de l’installation, protège la R‑805 et sécurise la chaîne de commande des sorties critiques.
