RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC

RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC — la solution simple et fiable pour vos automatismes

Choisissez la RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC pour convertir et isoler vos signaux en toute sécurité. Conçue par Venitem, cette interface accepte une entrée positive ou négative et fournit une commutation propre via contacts NO/NC. La signalisation low supply-led des relais en fonction vous offre un diagnostic immédiat. Compacte, polyvalente et endurante (3A), elle s’intègre parfaitement dans les systèmes d’alarme, de contrôle d’accès, de domotique ou d’automatisme industriel, tout en améliorant la fiabilité et la longévité de vos équipements.

Compatibilité universelle entrée +/−

Grâce à son entrée positive ou négative, l’interface relais Venitem s’adapte à une large variété de centrales, capteurs et automates. Vous convertissez sans effort un signal logique en une sortie relais exploitable avec contacts NO/NC. Cette souplesse réduit les contraintes d’intégration, facilite les extensions et simplifie la standardisation de vos armoires, tout en garantissant une réponse fiable et reproductible dans la plupart des scénarios d’automatisation et de sécurité électronique.

Signalisation claire low supply-led

La RA/T intègre une signalisation low supply-led des relais en fonction. Vous visualisez instantanément l’état d’alimentation et l’activation, ce qui accélère le diagnostic et limite les indisponibilités. En un coup d’œil, vous distinguez un défaut d’alimentation d’un ordre de commutation, pour intervenir rapidement. Cette indication LED, pensée pour le terrain, améliore la sécurité d’exploitation et la qualité de maintenance préventive et corrective sur vos installations critiques.

Puissance et endurance — 12Vdc, 3A

Optimisée pour 12Vdc, la carte relais supporte jusqu’à 3A sur ses contacts, couvrant de nombreuses charges basse tension. Cette marge de puissance assure des commutations nettes, réduit les risques de collage et prolonge la durée de vie du relais. Vous gagnez en robustesse sur des applications variées, de la signalisation au pilotage de dispositifs auxiliaires, tout en préservant l’intégrité de vos circuits de commande et de vos équipements aval.

Installation simple et câblage intuitif

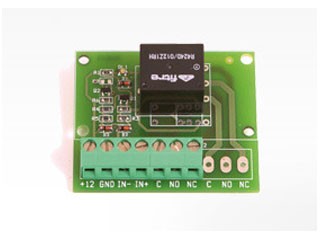

Le bornier repéré et la compacité de la RA/T facilitent un câblage propre et rapide. Les points +12V, GND, IN+, IN− et les sorties C, NO, NC permettent une mise en service sans ambiguïté. Les LED d’état aident au contrôle immédiat après installation. Cette simplicité réduit les erreurs, le temps de déploiement et les coûts de maintenance, tout en offrant une intégration élégante dans des coffrets ou armoires existants.

Description technique — RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC

La RA/T de Venitem est une interface relais 12Vdc, 3A, acceptant une entrée négative ou positive pour la signalisation low supply-led des relais en fonction. Elle convertit des sorties logiques, collecteur ouvert ou impulsions en une commutation galvanique via contacts NO/NC, idéale pour piloter sirènes, voyants, verrous, by-pass, ou tout dispositif auxiliaire basse tension. Le repérage des bornes (+12, GND, IN+, IN−, C, NO, NC) simplifie le câblage.

Pensée pour les systèmes d’alarme, contrôle d’accès et automatisme, l’interface assure un déclenchement stable et une lecture visuelle immédiate de l’état d’alimentation et d’activation. Le relais 3A offre une réserve suffisante pour la majorité des charges 12Vdc courantes. Venitem 12Vdc relais circuit interface 3A avec entrée négative ou positive pour signalisation low supply-led des relais en fonction, garantissant fiabilité, polyvalence et maintenance facilitée sur site.

Autres informations importantes

• Marque: Venitem — qualité reconnue en sécurité électronique et automatisme.
• Topologie: interface relais 12Vdc avec contacts NO/NC, courant de commutation jusqu’à 3A.
• Entrées: support du déclenchement positif (IN+) et négatif (IN−) pour une compatibilité étendue.
• Signalisation: low supply-led des relais en fonction pour diagnostic instantané sur site.
• Usages types: alarmes, domotique, contrôle d’accès, automatisme léger, adaptation de signaux.
• Câblage: bornier à vis, repérage clair des bornes pour éviter les inversions.

FAQ — RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC

Qu’est-ce que la RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC ?

Il s’agit d’une interface relais Venitem alimentée en 12Vdc, capable de convertir un signal d’entrée positif ou négatif en une commutation via contacts NO/NC. Elle accepte jusqu’à 3A sur ses contacts. Elle inclut une signalisation low supply-led des relais en fonction, permettant de visualiser l’état d’alimentation et d’activation pour un diagnostic rapide et fiable sur le terrain.

À quoi sert l’entrée positive ou négative (IN+ / IN−) ?

L’entrée positive ou négative permet de déclencher le relais que votre source fournisse un niveau haut (+12V) ou une mise à la masse (0V). Cette double compatibilité facilite l’intégration avec différentes centrales d’alarme, sorties collecteur ouvert, automates ou modules domotiques, sans devoir ajouter de convertisseurs de niveau ou modifier l’architecture existante.

Que signifie “signalisation low supply-led des relais en fonction” ?

Cette expression indique la présence de LED informant l’utilisateur d’un état d’alimentation faible et/ou de l’activation du relais en cours de fonctionnement. En pratique, ces LED donnent un retour visuel immédiat, distinguant un défaut d’alimentation d’un ordre de commutation, ce qui facilite le diagnostic, la maintenance et réduit le temps d’immobilisation lors des interventions.

Quelle charge puis-je commuter avec les contacts 3A NO/NC ?

Les contacts supportent jusqu’à 3A en 12Vdc pour des charges typiquement résistives ou faiblement inductives. Pour des charges inductives (bobines, verrous, relais), l’ajout de diodes de roue libre ou de dispositifs d’extinction d’arc est recommandé afin d’augmenter la longévité des contacts. Toujours respecter le courant nominal et vérifier la nature de la charge à commuter.

Comment câbler correctement la RA/T Interface relais 12V 3A, entrée +/-, contacts NO/NC ?

Alimentez la carte en 12Vdc sur +12 et GND. Connectez votre commande sur IN+ pour un déclenchement par niveau haut, ou sur IN− pour un déclenchement par niveau bas. Reliez ensuite la charge aux bornes C (commun) et NO ou NC selon le comportement souhaité. Vérifiez la polarité, serrez les borniers, puis contrôlez les LED d’état.

Quelle est la différence entre NO et NC sur cette interface relais ?

NO (Normalement Ouvert) signifie que le circuit est ouvert au repos et se ferme lorsque le relais s’active. NC (Normalement Fermé) est l’inverse : le circuit est fermé au repos et s’ouvre à l’activation. Choisissez NO pour alimenter votre charge uniquement à l’activation, ou NC pour maintenir l’alimentation au repos puis la couper sur commande.

La RA/T est-elle compatible avec une centrale d’alarme ou un automate existant ?

Oui. Grâce à l’entrée positive/négative, l’interface s’adapte à la majorité des sorties logiques de centrales d’alarme, automates, modules radio ou domotiques. Elle convertit des signaux souvent faibles en une commutation relais robuste. Cette polyvalence simplifie les rétrofits et extensions, limite les modifications du câblage et garantit une intégration propre et pérenne.

Puis-je l’utiliser pour isoler électriquement deux circuits ?

Le relais assure une séparation galvanique entre la commande et la charge, offrant une isolation de base entre les deux circuits. Cela aide à protéger les électroniques sensibles et à réduire les interférences. Veillez toutefois à respecter les limites de courant et de tension basses tensions prévues, ainsi que les recommandations de câblage et de protection des charges inductives.

Quels sont les cas d’usage typiques en 12Vdc et 3A ?

La RA/T est parfaite pour piloter sirènes 12Vdc, voyants, électroverrous basse puissance, relais auxiliaires, by-pass temporisés, ventilateurs légers ou signalisations. Elle sert aussi de passerelle entre une sortie collecteur ouvert et une charge nécessitant un contact sec. L’indication low supply-led des relais en fonction facilite le contrôle de l’état après installation et lors des maintenances.

Quelles bonnes pratiques pour une installation durable et sûre ?

Utilisez des conducteurs adaptés, serrez correctement les borniers, respectez la polarité 12Vdc et la charge maximale de 3A. Ajoutez une diode de roue libre sur charges inductives. Placez l’interface dans un environnement sec et ventilé, à l’abri des surtensions. Exploitez les LED pour vérifier l’alimentation et l’activation, et consignez votre schéma pour de futures interventions.

Venitem 12Vdc relais circuit interface 3A avec entrée négative ou positive pour signalisation low supply-led des relais en fonction.
