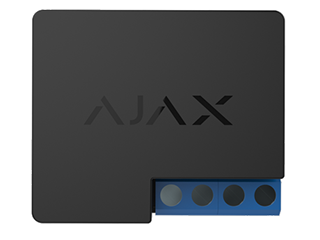

Relay module relais radio contacts secs 7–24V DC, 13A 230V

Relay module relais radio contacts secs 7–24V DC, 13A 230V — maitrisez vos charges à distance en toute sécurité

Gagnez un contrôle fiable, précis et instantané sur vos équipements grâce au Relay module relais radio contacts secs 7–24V DC, 13A 230V. Ce contrôleur à canal radio Ajax Relais pilote à distance vos automatismes, éclairages et alimentations, tout en acceptant une large plage d’alimentation en courant continu (7–24 V DC). Sa conception compacte (39 × 33 × 18 mm), ses contacts secs potentiels libres et ses protections intelligentes garantissent une intégration simple et durable. Portée radio jusqu’à 1 000 m, chiffrement AES et latence ≈ 0,15 s: la performance professionnelle accessible partout.

Installation rapide et contacts secs universels

Profitez de contacts secs (potentiel libre) pour interfacer le relais avec une grande variété d’équipements: portes de garage, portails motorisés, chaudières, électrovannes, éclairages et alimentations. Le bornier d’alimentation (+/−) séparé du bornier de sortie simplifie le câblage et évite les erreurs. Alimenté en 7–24 V DC uniquement, le module s’intègre aisément dans les tableaux existants. Son format ultra-compact de 39 × 33 × 18 mm et sa masse d’environ 25 g autorisent une pose discrète, y compris dans des boîtiers exigus.

Portée radio exceptionnelle et sécurité renforcée

Grâce au protocole radio Jeweller (868,0–868,6 MHz), modulation GFSK et chiffrement AES, la communication est à la fois longue portée et hautement sécurisée. Jusqu’à 1 000 m en champ libre, avec une latence d’envoi ≈ 0,15 s, assurent des commandes quasi instantanées. La connexion radio robuste limite les pertes de signal dans les bâtiments complexes. La supervision constante et la résistance aux interférences contribuent à une qualité de service stable, indispensable pour les applications critiques et la continuité d’exploitation.

Puissance et flexibilité de commande

Le Relay module relais radio contacts secs 7–24V DC, 13A 230V commute jusqu’à 13 A à 230 V ~ (charges résistives) et 5 A à 36 V DC, soit jusqu’à 3 kW sur réseau 110–230 V ~. Sélectionnez librement le mode bistable ou impulsionnel, et ajustez la durée d’impulsion de 0,5 à 255 s pour une adaptation parfaite à chaque scénario. Conçu pour durer, le relais affiche une longévité de 200 000 cycles de commutation, gage de fiabilité à long terme.

Protections intelligentes et disponibilité maximale

La protection contre surtension/sous-tension agit automatiquement si l’alimentation sort de 6,5–36,5 V DC, tandis que la protection thermique coupe au-delà de 65 °C sur le lieu d’installation. L’indice IP20, la plage de température de 0 °C à +64 °C et l’humidité admissible jusqu’à 75 % sans condensation garantissent une exploitation sereine. Ces sécurités renforcent la disponibilité du système, évitent les arrêts intempestifs et protègent vos équipements connectés dans le temps.

Description technique

Ajax relais est un contrôleur à canal radio pour le contrôle à distance de charges alimentées sur secteur ou basse tension via des contacts secs. Son alimentation 7–24 V DC (uniquement) permet une intégration souple dans des installations neuves ou existantes. Les borniers dédiés séparent l’alimentation du relais et les sorties de commutation, ce qui simplifie le câblage et la maintenance. Son châssis compact de 39 × 33 × 18 mm et son poids d’environ 25 g autorisent une pose discrète.

Le protocole Jeweller en 868,0–868,6 MHz (GFSK, chiffrement AES) offre une portée radio jusqu’à 1 000 m en espace libre et une latence ≈ 0,15 s. Le module commute jusqu’à 13 A à 230 V ~ (charges résistives) ou 5 A à 36 V DC, et jusqu’à 3 kW sur 110–230 V ~. Il fonctionne en modes bistable et impulsionnel, avec une impulsion réglable de 0,5 à 255 s, et garantit 200 000 cycles de commutation. Protections intégrées: thermique et surtension/sous-tension.

Autres informations importantes

• Type de contacts: Contacts secs (potentiel libre).
• Tension d’alimentation: 7–24 V ⎓ (DC uniquement).
• Plage de protection de tension d’alimentation: 6, 5–36, 5 V ⎓ (protection contre surtension/sous-tension).
• Courant commutable maximal: 5 A à 36 V ⎓ ; 13 A à 230 V ~ (charges résistives). (, )
• Puissance commutable maximale: Jusqu’à 3 kW sur réseau 110–230 V ~ (chargé résistif).
• Mode(s) de fonctionnement: Bistable et impulsionnel.
• Durée d’impulsion réglable: 0, 5–255 s.
• Durée de vie du relais (cycles): 200 000 commutations.
• Protocole radio et bande: Protocole Jeweller — bande 868.0–868.6 MHz (modulation GFSK, chiffrement AES). (, )
• Portée radio (ligne de vue): Jusqu’à 1 000 m en espace libre.
• Latence d’envoi d’alarme / commande: ≈ 0, 15 s (délai d’envoi).
• Protection thermique: Arrêt automatique en cas de surchauffe (>65 °C sur le lieu d’installation).
• Protection contre surtension: Activation de protection si la tension d’alimentation sort de 6, 5–36, 5 V ⎓.
• Indice de protection du boîtier: IP20.
• Plage de température de fonctionnement: 0 °C à +64 °C.
• Humidité admissible: Jusqu’à 75 % sans condensation.
• Connectique: Bornier d’alimentation (+/−) et bornier séparé pour les contacts de sortie (contacts secs).
• Dimensions (L × l × h): 39 × 33 × 18 mm.
• Masse: ≈ 25 g (0, 88 oz).
• Ajax relais, Contrôleur à canal radio pour le contrôle à distance.

FAQ

Qu’est-ce que le Relay module relais radio contacts secs 7–24V DC, 13A 230V et à quoi sert-il ?

Il s’agit d’un contrôleur à canal radio Ajax Relais conçu pour piloter à distance des charges via des contacts secs potentiels libres. Alimenté en 7–24 V DC, il commute jusqu’à 13 A à 230 V ~ (charges résistives) ou 5 A à 36 V DC. Grâce au protocole Jeweller, il offre une portée radio jusqu’à 1 000 m, une latence ≈ 0,15 s et un chiffrement AES pour des commandes fiables et sécurisées.

Le module peut-il commuter des charges inductives ou uniquement résistives ?

Les valeurs nominales annoncées (13 A à 230 V ~, jusqu’à 3 kW sur 110–230 V ~) concernent des charges résistives. Les charges inductives (moteurs, bobines) génèrent des surtensions transitoires et nécessitent des dispositifs d’absorption (snubber, varistance) et un dimensionnement prudent. Respectez les recommandations du fabricant de la charge, utilisez des protections adéquates et testez le comportement en conditions réelles pour garantir longévité et sécurité.

Quelle portée radio puis-je attendre dans un bâtiment réel ?

La portée maximale est de 1 000 m en espace libre. En bâtiment, elle dépend des matériaux (béton armé, murs porteurs), de la disposition et des sources d’interférences. Le protocole Jeweller (868,0–868,6 MHz, GFSK, chiffrement AES) optimise la robustesse et la sensibilité. Positionnez le module à l’écart de masses métalliques, respectez la hauteur conseillée et, si possible, réalisez un test de niveau de signal avant l’installation définitive.

Comment l’alimenter et quelles protections d’alimentation sont présentes ?

Le Relay module relais radio contacts secs 7–24V DC, 13A 230V s’alimente en 7–24 V DC uniquement via son bornier dédié. Une protection contre surtension/sous-tension s’active si la tension sort de 6,5–36,5 V DC, évitant les dysfonctionnements. Les borniers distincts pour alimentation et sortie facilitent le câblage sûr. Utilisez une alimentation stabilisée et respectez la polarité (+/−) afin d’assurer des performances optimales et une durée de vie maximale.

À quoi servent les modes bistable et impulsionnel, et comment régler l’impulsion ?

Le mode bistable maintient l’état ON/OFF jusqu’à la prochaine commande, idéal pour un éclairage ou une alimentation. Le mode impulsionnel envoie une impulsion temporisée, parfait pour un portail ou une gâche. La durée d’impulsion est réglable de 0,5 à 255 s pour s’adapter au besoin. Ce réglage offre une grande flexibilité et simplifie l’automatisation de scénarios complexes sans ajouter de modules temporisateurs externes.

Quelles sont les protections intégrées contre la surchauffe et les conditions difficiles ?

Une protection thermique coupe automatiquement le relais au-delà de 65 °C sur le lieu d’installation. L’indice IP20 et la plage de température 0 °C à +64 °C conviennent aux environnements intérieurs protégés, avec humidité admissible jusqu’à 75 % sans condensation. En complément, la protection tension s’active si l’alimentation sort de 6,5–36,5 V DC, garantissant stabilité et sécurité de la commande, même en conditions fluctuantes.

Quelle est la durée de vie du relais et que signifie 200 000 commutations ?

La durée de vie indiquée de 200 000 commutations correspond au nombre de cycles de fermeture/ouverture que le relais peut assurer dans ses conditions nominales. Cette endurance témoigne d’une conception robuste. Pour la préserver, respectez les valeurs de charge (13 A à 230 V ~ en résistif, 5 A à 36 V DC), utilisez des protections adaptées pour charges inductives et évitez les environnements au-delà des limites thermiques et hygrométriques.

Comment se fait le câblage et quelle est la taille du module ?

Le câblage est simplifié par deux borniers séparés: l’un pour l’alimentation (+/−) 7–24 V DC, l’autre pour les contacts de sortie (contacts secs). Cette séparation réduit les erreurs et facilite la maintenance. Le boîtier ultra-compact mesure 39 × 33 × 18 mm pour environ 25 g. Il s’intègre donc aisément dans un boîtier d’encastrement, un tableau ou à proximité de l’équipement commandé.

Quelles performances radio et de sécurité offre le protocole Jeweller ?

Jeweller opère entre 868,0 et 868,6 MHz avec modulation GFSK et chiffrement AES, assurant une liaison longue portée (jusqu’à 1 000 m en champ libre) et sécurisée. La latence ≈ 0,15 s garantit une réactivité quasi instantanée. La supervision continue et la résistance aux brouillages améliorent la fiabilité. Ces caractéristiques sont déterminantes pour le Relay module relais radio contacts secs 7–24V DC, 13A 230V dans des installations professionnelles.

Dans quels environnements puis-je l’installer en toute confiance ?

Le module est destiné aux environnements intérieurs secs (IP20), avec une plage de température de 0 °C à +64 °C et une humidité admissible jusqu’à 75 % sans condensation. Évitez l’exposition directe à l’eau, à la poussière conductrice et aux atmosphères corrosives. Assurez une ventilation suffisante pour limiter l’échauffement. Respecter ces conditions favorise la stabilité, la sécurité et la longévité des composants de puissance et radio.

Le module est-il compatible avec des systèmes tiers ?

Le relais utilise le protocole radio propriétaire Jeweller d’Ajax Relais, pensé pour l’écosystème Ajax. L’intégration radio nécessite donc la plateforme Ajax compatible. Toutefois, ses contacts secs potentiels libres permettent de piloter des dispositifs tiers côté charge (portail, éclairage, gâche, alimentation). En pratique, on bénéficie du meilleur des deux mondes: communication radio sécurisée Ajax et compatibilité universelle via contacts secs côté sortie.
