RK515DTBG30A Détecteur de mouvement BUS PIR/MW 15m anti-masque

RK515DTBG30A Détecteur de mouvement BUS PIR/MW 15m anti-masque — Sécurité Grade 3, détection fiable et protection active

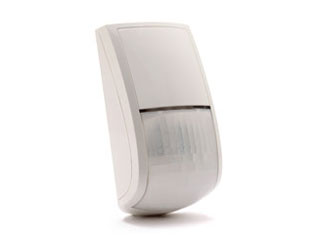

Le RK515DTBG30A Risco Bware est un détecteur de mouvement BUS double technologie (PIR/MW en bande K) offrant une couverture large de 15 m sur 90°. Grâce à son anti-masquage actif IR et à la technologie Anti-Cloak™, il déjoue les tentatives de sabotage et de camouflage. Sa compensation de température digitale, sa protection contre la lumière blanche et son immunité RF garantissent des performances stables. Facile à intégrer via EOL triple et tampers complets, il s’installe entre 2,10 et 2,70 m. Une solution Green Line, fiable, précise et conforme Grade 3.

Double technologie PIR/MW pour une précision maximale

Combiner un PIR double élément et un module micro-ondes en bande K améliore considérablement la discrimination entre intrus réels et perturbations ambiantes. Le RK515DTBG30A valide les événements par corrélation des deux technologies, réduisant les faux déclenchements liés aux variations thermiques, aux courants d’air ou aux petits animaux. Le traitement numérique du signal et la compensation de température active maintiennent la sensibilité optimale sur toute la plage de fonctionnement, assurant une détection cohérente et fiable dans les environnements exigeants.

Anti-masque actif IR et Anti-Cloak™ contre le sabotage

L’anti-masquage IR détecte toute tentative d’obturation de la lentille (ruban, spray, carton), tandis que la technologie Anti-Cloak™ contrecarre les méthodes de camouflage thermique. Associées aux autoprotections (tamper capot et mur/coin) et à l’opto-relais anti-aimant, ces fonctions protègent le détecteur avant même qu’un intrus n’entre. Vous bénéficiez d’une surveillance proactive, de remontées d’alarme pertinentes et d’une disponibilité maximale du système, indispensable pour des sites sensibles ou des installations professionnelles.

Intégration BUS et installation simplifiée

Version BUS Risco Bware, le RK515DTBG30A s’intègre aisément à votre centrale via une alimentation 9–16 V DC. La triple résistance de fin de ligne (EOL) intégrée, sélectionnable par cavalier, accélère le câblage et réduit les erreurs. Sa portée de 15 m à 90° et sa hauteur de montage de 2,10 à 2,70 m couvrent efficacement bureaux, commerces et habitations. Le format compact facilite l’orientation, et les options de lentilles renforcent l’adaptabilité sans multiplier les références.

Robustesse Grade 3 et immunité professionnelle

Certifié PD6662 et EN50131-2-4 — Grade 3, le RK515DTBG30A répond aux exigences des sites à haut risque. L’immunité radiofréquence conforme EN50130-4, la protection contre la lumière blanche et l’objectif convexe limitent les interférences optiques et électromagnétiques. La consommation optimisée (16 mA typique, 41 mA max à 12 V DC) et la plage thermique de -10 °C à 55 °C assurent stabilité et longévité. Une conception Green Line économise l’énergie sans sacrifier la performance.

Couverture modulable avec lentilles dédiées

Au-delà du champ large 15 m/90°, des lentilles optionnelles permettent d’ajuster la couverture à votre architecture: une lentille corridor portée ≈ 23 m canalise la détection dans les couloirs, tandis qu’une lentille rideau ≈ 15 m crée une barrière verticale pour vitrines et périmètres. Cette modularité optimise la sécurité tout en réduisant les zones mortes. L’objectif convexe améliore la densité de faisceaux et la précision de détection à différentes hauteurs d’installation.

Description technique du RK515DTBG30A

Le RK515DTBG30A Risco Bware est un détecteur double technologie BUS combinant un PIR double élément et un radar micro-ondes en bande K. Il couvre 15 m sur 90° avec une hauteur de montage recommandée de 2,10 à 2,70 m. Il intègre l’anti-masquage actif par infrarouge et la technologie Anti-Cloak™ pour contrer le camouflage thermique. La compensation de température active et le traitement numérique du signal stabilisent la sensibilité. Sa protection contre la lumière blanche et son immunité RF certifiée EN50130-4 assurent des performances constantes.

L’appareil fonctionne de 9 à 16 V DC, consomme 16 mA (typique) et 41 mA (max) à 12 V DC. Il propose une triple résistance de fin de ligne (EOL) intégrée, sélectionnable par cavalier. Les autoprotections incluent tamper capot, tamper mur/coin et opto-relais anti-aimant. Conforme PD6662 et EN50131-2-4 Grade 3, il opère de -10 °C à 55 °C et se stocke de -20 °C à 66 °C. Format compact Green Line avec objectif convexe.

Autres informations importantes

• Modèle: RK515DTBG30A — Détecteur de mouvement BUS PIR/MW 15 m anti-masque (Risco Bware, version BUS).
• Technologie: Double technologie — micro-ondes bande K + PIR double élément.
• Couverture: 15 m champ large à 90°; hauteur de montage recommandée: 2,10 m – 2,70 m.
• Méthodes anti-sabotage: Anti-masquage IR actif; Anti-Cloak™ (anti-camouflage); tamper capot et mur/coin; opto-relais anti-aimant.
• Traitement du signal: Compensation de température active; protection/filtrage contre la lumière blanche; objectif convexe.
• Alimentation: 9 – 16 V DC; consommation: 16 mA typique à 12 V DC; 41 mA max à 12 V DC.
• Connexions: Triple résistance de fin de ligne (EOL) intégrée, sélection par cavalier.
• Lentilles optionnelles: Corridor ≈ 23 m; Rideau ≈ 15 m.
• Normes: PD6662 et EN50131-2-4 — Grade 3; immunité RF conforme EN50130-4.
• Températures: Fonctionnement -10 °C à 55 °C; stockage -20 °C à 66 °C.
• Dimensions: 120 × 64 × 40 mm; autre référence (H × l): 127,6 × 64,6 mm; poids ≈ 120 g.
• Conception Green Line — efficacité énergétique et fiabilité.

FAQ — RK515DTBG30A Détecteur de mouvement BUS PIR/MW 15m anti-masque

Qu’est-ce qui distingue le RK515DTBG30A des détecteurs PIR classiques ?

Il associe un PIR double élément à un module micro-ondes en bande K, validant les alarmes par double technologie pour réduire drastiquement les faux déclenchements. Il ajoute un anti-masquage IR actif, la technologie Anti-Cloak™ contre le camouflage thermique, une protection contre la lumière blanche et une immunité RF conforme EN50130-4. Certifié PD6662 et EN50131-2-4 Grade 3, il répond aux sites à haut risque.

Quelle est la couverture et à quelle hauteur faut-il l’installer ?

En configuration champ large, la portée est de 15 m avec un angle d’environ 90°. La hauteur de montage recommandée est de 2,10 à 2,70 m pour optimiser la densité de faisceaux de l’objectif convexe. Des lentilles optionnelles (corridor ≈ 23 m et rideau ≈ 15 m) permettent d’adapter la couverture aux couloirs, vitrines ou périmètres spécifiques.

Comment fonctionne l’anti-masquage IR et l’Anti-Cloak™ ?

L’anti-masquage IR détecte toute obstruction volontaire de la lentille (spray, ruban, recouvrement) et génère une alerte dédiée. Anti-Cloak™ surveille les variations pour déjouer les tentatives de camouflage thermique d’un intrus. Combinées aux tamper capot/mur et à l’opto-relais anti-aimant, ces protections assurent une réponse précoce et fiable avant la pénétration réelle de la zone protégée.

Le détecteur est-il compatible avec mon système BUS ?

Le RK515DTBG30A est la version BUS de la gamme Risco Bware et s’intègre nativement aux centrales Risco compatibles. Il fonctionne de 9 à 16 V DC et intègre une triple résistance de fin de ligne (EOL) sélectionnable par cavalier, simplifiant l’harmonisation avec différents schémas de câblage et assurant une supervision fiable des lignes et des états tamper.

Que signifie la certification Grade 3 pour mon projet ?

La conformité PD6662 et EN50131-2-4 Grade 3 garantit un niveau de sécurité élevé adapté aux sites professionnels exigeants: commerces sensibles, entrepôts, bâtiments tertiaires. Elle implique des exigences strictes sur la détection, la protection anti-sabotage, l’immunité aux perturbations et la fiabilité des signaux, assurant une réduction des faux positifs et une meilleure résilience opérationnelle.

Quelles sont les conditions d’alimentation et la consommation ?

Le détecteur s’alimente en 9–16 V DC. Sa consommation est optimisée: 16 mA typique et 41 mA maximum à 12 V DC. Cette efficacité, couplée à la conception Green Line, facilite l’intégration sur des bus chargés et réduit l’impact énergétique global du système, tout en garantissant des performances de détection constantes et une disponibilité élevée.

Résiste-t-il aux interférences lumineuses et radio ?

Oui. Le RK515DTBG30A intègre un filtrage contre la lumière blanche afin de limiter les déclenchements liés aux phares, aux lampes puissantes ou aux reflets. Son immunité radiofréquence est conforme EN50130-4, contribuant à maintenir la stabilité dans des environnements électromagnétiques exigeants (proximité d’équipements radio, Wi-Fi, moteurs), sans compromettre la sensibilité ni la fiabilité des alertes.

Quelles lentilles puis-je choisir et pour quels usages ?

Outre la couverture champ large 15 m/90°, choisissez la lentille corridor (≈ 23 m) pour les couloirs et longues allées, afin de concentrer la détection. La lentille rideau (≈ 15 m) crée une barrière verticale idéale pour baies, vitrines ou périmètres muraux. Ces options maximisent la pertinence de la détection tout en réduisant les zones mortes et les alarmes inutiles.

Quelles protections physiques intègre-t-il ?

Le RK515DTBG30A embarque un tamper capot et un tamper mur/coin, détectant toute ouverture ou arrachement. Un opto-relais protège contre les attaques par aimant. Ces dispositifs, associés à l’anti-masquage IR et à Anti-Cloak™, assurent une supervision complète du détecteur lui-même, déclenchant des alertes spécifiques en cas de sabotage ou d’intervention non autorisée.

Quelles sont ses caractéristiques mécaniques et environnementales ?

Le boîtier compact mesure 120 × 64 × 40 mm; une autre référence dimensionnelle indique 127,6 × 64,6 mm (H × l). Le poids est d’environ 120 g. La plage de fonctionnement s’étend de -10 °C à 55 °C, avec stockage de -20 °C à 66 °C. L’objectif convexe et la compensation de température active offrent des performances régulières dans des environnements variés.
