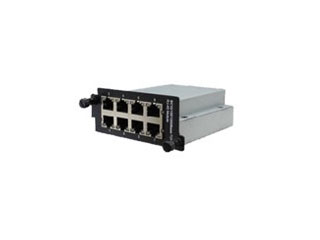

RLXE4GE24MS/8TX Module 8 ports RJ45 Gigabit cuivre 10/100/1000

RLXE4GE24MS/8TX : Module 8 ports RJ45 Gigabit cuivre 10/100/1000 — performance immédiate et évolutive

Le RLXE4GE24MS/8TX est le choix idéal pour densifier rapidement vos liaisons cuivre au sein du châssis modulaire RLXE4GE24MODMS de ComNet. Ce module 1Gb offre 8 ports RJ‑45 10/100/1000BASE‑T(X) avec auto‑négociation et Auto MDI/MDIX, garantissant une intégration simple, sans recâblage complexe. Compatible avec des câbles UTP standards jusqu’à 100 m et la gestion des trames jumbo de 9 600 octets, il assure des débits stables et une faible latence. Au format frontal enfichable 19 pouces, il s’intègre proprement dans vos environnements réseau existants pour une mise à niveau rapide et fiable.

Bénéfices

Flexibilité multi‑débit et duplex optimisé

Le RLXE4GE24MS/8TX prend en charge 10/100/1000 Mbit/s par port, avec semi‑duplex et full‑duplex en 10/100 et full‑duplex en 1000. Cette souplesse garantit une adaptation optimale à la diversité de vos équipements, qu’ils soient anciens ou récents. Vous conservez la compatibilité tout en maximisant la bande passante lorsque cela est possible. Résultat : un réseau homogène, performant et prêt à évoluer sans opérations coûteuses ou interruptions prolongées.

Déploiement plug‑and‑play simplifié

Grâce à l’auto‑négociation et à l’Auto MDI/MDIX, l’installation est intuitive : branchez vos câbles UTP standards et le module s’occupe du reste. Aucun adaptateur croisé n’est requis, et les ports RJ‑45 s’ajustent automatiquement à la vitesse et au mode duplex. Cette simplicité réduit le temps d’intervention, limite les erreurs de configuration et accélère la mise en service, que ce soit pour une extension ponctuelle ou une modernisation à plus grande échelle.

Intégration propre dans châssis 19″ modulaire

Conçu comme module frontal enfichable, le RLXE4GE24MS/8TX s’insère directement dans le châssis RLXE4GE24MODMS. Vous bénéficiez d’une densité de ports élevée, d’une maintenance facilitée et d’une évolutivité maîtrisée. Le format 19 pouces s’adapte aux baies standard, tout en assurant une excellente accessibilité. Cette approche modulaire améliore la disponibilité du réseau et simplifie les extensions futures sans refonte de l’infrastructure.

Performance stable jusqu’à 100 m et Jumbo frames

Chaque port RJ‑45 supporte des liaisons jusqu’à 100 mètres avec les catégories de câbles UTP appropriées. La prise en charge des trames jumbo jusqu’à 9 600 octets optimise les transferts volumineux et réduit la surcharge protocolaire. Vous profitez d’une transmission fluide pour la vidéo, la sauvegarde ou la virtualisation, avec moins de fragmentation et de latence, améliorant l’efficacité globale de vos flux critiques.

Description technique du RLXE4GE24MS/8TX

Le RLXE4GE24MS/8TX de ComNet est un module 1Gb conçu spécifiquement pour le châssis RLXE4GE24MODMS. Il propose 8 ports cuivre 10/100/1000BASE‑T(X) via connecteurs RJ‑45, avec auto‑négociation pour sélectionner automatiquement la vitesse et le mode duplex appropriés. Les ports offrent 10, 100 ou 1000 Mbit/s, avec semi‑duplex et full‑duplex en 10/100, et full‑duplex en 1000 Mbit/s. L’Auto MDI/MDIX simplifie le câblage en éliminant la nécessité de câbles croisés.

Le module supporte des câbles UTP selon les catégories recommandées : 10BASE‑T en Cat.3/4/5, 100BASE‑TX en Cat.5, et 1000BASE‑T en Cat.5/Cat.5e, jusqu’à 100 m par lien. Il gère des trames jumbo jusqu’à 9 600 octets pour optimiser les transferts de données volumineux. Son format est un module frontal enfichable pour châssis modulaire 19 pouces, facilitant l’intégration, la maintenance et l’extension de la plate‑forme RLXE4GE24MODMS sans interruption majeure.

Autres informations importantes

• Référence produit : RLXE4GE24MS/8TX — ComNet, module 1Gb pour RLXE4GE24MODMS.
• Nombre de ports : 8.
• Type de ports : 8 × RJ‑45 10/100/1000BASE‑T(X).
• Débit par port : 10 / 100 / 1000 Mbit/s.
• Modes duplex supportés : 10/100 : semi‑duplex et full‑duplex ; 1000 : full‑duplex.
• Auto‑négociation : Oui.
• Auto MDI/MDIX : Oui.
• Câbles et longueurs max. : 10BASE‑T : Cat.3/4/5 UTP — 100 m ; 100BASE‑TX : Cat.5 UTP — 100 m ; 1000BASE‑T : Cat.5 / Cat.5e UTP — 100 m.
• Taille maximale de trame (Jumbo frames) : 9 600 octets.
• Poids net : 0,340 kg ; Poids brut emballé : 0,440 kg.
• Format : Module enfichable pour châssis modulaire 19 pouces (module frontal enfichable).

FAQ

Qu’est‑ce que le RLXE4GE24MS/8TX et dans quel contexte l’utiliser ?

Le RLXE4GE24MS/8TX est un module 1Gb ComNet offrant 8 ports RJ‑45 10/100/1000BASE‑T(X). Il s’insère dans le châssis modulaire RLXE4GE24MODMS pour ajouter rapidement des ports cuivre Gigabit. Il convient aux réseaux d’entreprise, sites industriels ou de vidéosurveillance où l’on souhaite densifier des liaisons Ethernet cuivre jusqu’à 100 m avec une installation simple et fiable.

Avec quel châssis le RLXE4GE24MS/8TX est‑il compatible ?

Ce module est spécifiquement conçu pour le châssis modulaire RLXE4GE24MODMS de ComNet. Il s’agit d’un module frontal enfichable 19 pouces, permettant une intégration propre, une maintenance facilitée et une évolutivité par ajout de modules. Pour garantir la compatibilité mécanique et fonctionnelle, il est recommandé d’utiliser exclusivement le châssis RLXE4GE24MODMS mentionné par le constructeur.

Quels types de câbles et distances sont supportés par port RJ‑45 ?

Chaque port accepte des câbles UTP standards jusqu’à 100 m selon la vitesse : 10BASE‑T en Cat.3/4/5, 100BASE‑TX en Cat.5, et 1000BASE‑T en Cat.5/Cat.5e. Cette compatibilité assure une grande souplesse de déploiement, tout en respectant les recommandations Ethernet pour la qualité de lien, la diaphonie et la stabilité des débits sur 100 mètres maximum.

Le module gère‑t‑il l’auto‑négociation et l’Auto MDI/MDIX ?

Oui. L’auto‑négociation permet d’ajuster automatiquement la vitesse (10/100/1000 Mbit/s) et le mode duplex selon l’équipement connecté. L’Auto MDI/MDIX élimine la contrainte des câbles croisés, puisque le port adapte automatiquement le brochage. Ces fonctions simplifient grandement l’installation, réduisent les erreurs humaines et accélèrent la mise en service sur le terrain.

Quels modes duplex sont disponibles sur le RLXE4GE24MS/8TX ?

Les ports 10/100 Mbit/s supportent le semi‑duplex et le full‑duplex, offrant une compatibilité maximale avec les équipements plus anciens. À 1000 Mbit/s, le fonctionnement est en full‑duplex, comme le prévoit la norme Gigabit Ethernet. Cette granularité garantit des liens stables, des performances optimales et une intégration harmonieuse avec un large éventail de matériels réseau.

La prise en charge des Jumbo frames est‑elle disponible ?

Oui, la taille maximale de trame prise en charge est de 9 600 octets. Les Jumbo frames améliorent l’efficacité lors des transferts de gros volumes de données, comme la vidéo ou la sauvegarde, en réduisant le nombre de paquets et la surcharge protocolaire. Cela se traduit par une latence moindre et un meilleur débit utile sur les flux exigeants.

Le RLXE4GE24MS/8TX est‑il facile à installer et à maintenir ?

Absolument. Son format de module frontal enfichable pour châssis 19 pouces permet une insertion rapide dans le RLXE4GE24MODMS, sans recâblage complexe. L’auto‑négociation et l’Auto MDI/MDIX simplifient la configuration. En cas d’évolution, vous ajoutez ou remplacez des modules sans remettre en cause l’infrastructure, ce qui réduit les temps d’arrêt et les coûts d’exploitation.

Quelles sont les performances par port du RLXE4GE24MS/8TX ?

Chaque port RJ‑45 offre 10, 100 ou 1000 Mbit/s, sélectionnés automatiquement via auto‑négociation. Les débits Gigabit en full‑duplex assurent une bande passante élevée pour les applications exigeantes, tandis que la compatibilité 10/100 maintient l’interopérabilité avec des équipements plus anciens. Combinée aux Jumbo frames, cette flexibilité garantit une transmission efficace et stable dans des environnements variés.

Quelle différence avec un switch autonome Gigabit cuivre ?

Le RLXE4GE24MS/8TX n’est pas un switch autonome : c’est un module d’extension 8 ports RJ‑45 destiné au châssis RLXE4GE24MODMS. L’approche modulaire augmente la densité de ports, simplifie la maintenance et permet de faire évoluer la plate‑forme au rythme des besoins. Vous mutualisez l’alimentation et la gestion du châssis, tout en réduisant l’encombrement global en baie.

Quelles sont les caractéristiques physiques clés (poids et format) ?

Le module affiche un poids net de 0,340 kg et un poids brut emballé de 0,440 kg. Son format est un module enfichable pour châssis modulaire 19 pouces, en insertion frontale. Ces caractéristiques facilitent la logistique, l’intégration en baie standard et les interventions sur site, tout en garantissant une densité de ports élevée et une excellente accessibilité.
