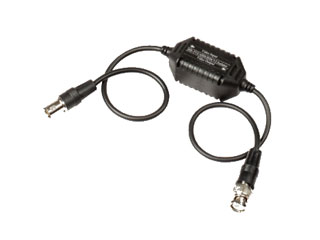

S11113-B0 Isolateur boucle de masse BNC M-F coaxial AHD/CVI/TVI

S11113-B0 Isolateur boucle de masse BNC M‑F coaxial AHD/CVI/TVI : des images HD nettes, sans parasites

Le S11113-B0 d’Elbac est un isolateur de boucle de masse (filtre de boucle de masse) conçu pour la vidéo analogique HD. Placé en ligne sur un câble coaxial, il supprime immédiatement les interférences dues aux boucles de masse qui provoquent déchirures d’image, diaphonie et effets de laminage. Sa connexion BNC mâle ↔ BNC femelle facilite une installation plug-and-play. Dispositif passif, il ne nécessite aucune alimentation et laisse passer l’alimentation DC et PoE. Une diode TVS intégrée ajoute une protection contre les surtensions pour fiabiliser vos liaisons AHD/CVI/TVI sur 1 canal vidéo.

Qualité d’image stabilisée pour la vidéo analogique HD

Conçu comme isolateur de boucle de masse pour vidéo analogique HD, le S11113-B0 élimine les défauts visuels typiques des boucles de masse: déchirures d’image, diaphonie et bandes qui « roulent ». En isolant proprement les masses entre caméra et enregistreur, il rétablit un signal propre et stable. Vous obtenez des flux AHD/CVI/TVI plus nets, exploitables et conformes aux attentes d’une surveillance professionnelle, sans devoir remplacer vos câbles ou vos équipements existants.

Installation BNC M‑F en ligne, rapide et sans outil

Avec ses connecteurs BNC mâle ↔ BNC femelle, le S11113-B0 se pose en quelques secondes, directement en ligne sur le coaxial entre caméra et DVR. Son format pratique évite tout recâblage: on déconnecte, on insère, c’est terminé. Dispositif entièrement passif, il n’exige aucune alimentation ni réglage. Son poids de 110 g assure une tenue en place solide tout en restant discret dans un coffret technique ou au dos d’un enregistreur.

Fiabilité accrue grâce à la protection par diode TVS

La diode TVS intégrée offre une protection contre les surtensions transitoires susceptibles de détériorer vos équipements. Ce tampon protecteur apporte une marge de sécurité supplémentaire sur les liaisons coaxiales exposées à des parasites secteur ou à des décharges électrostatiques. Le passage de l’alimentation est préservé: le S11113-B0 laisse transiter l’alimentation DC et PoE dans les chaînes adaptées, tout en maintenant l’intégrité du signal vidéo analogique HD.

Compatibilité AHD/CVI/TVI et maîtrise de l’UTC

Optimisé pour les standards vidéo AHD, CVI et TVI, cet isolateur s’intègre sans effort à la plupart des installations de vidéosurveillance analogiques HD. Point important: il coupe la communication Up The Coax (UTC) dans le sens DVR → caméra. Si votre configuration nécessite des réglages à distance via UTC, prévoyez une alternative (joystick caméra ou bus RS‑485) sur le canal concerné. Vous gardez la compatibilité vidéo tout en maîtrisant les parasites.

Description technique du S11113-B0 Isolateur boucle de masse BNC M‑F coaxial AHD/CVI/TVI

Le S11113-B0 Elbac est un isolateur de boucle de masse conçu pour les systèmes de vidéosurveillance analogiques HD. Il se connecte en ligne sur un câble coaxial via un BNC mâle côté source et un BNC femelle côté équipement, pour 1 canal vidéo. Sa fonction principale est de rompre les boucles de masse responsables de parasites, afin d’obtenir une image AHD/CVI/TVI propre et stable.

Dispositif 100 % passif (sans amplification active), il ne requiert aucune alimentation. Il laisse passer l’alimentation DC et PoE dans les architectures compatibles. Une diode TVS intégrée offre une protection contre les surtensions transitoires. L’isolateur réduit efficacement déchirures d’image, diaphonie et laminage. À noter: il coupe la communication Up To Coax (UTC) depuis le DVR vers la caméra. Son poids de 110 g facilite une intégration robuste et discrète dans les coffrets ou rack DVR.

Autres informations importantes

• Marque/modèle: Elbac S11113-B0, isolateur de boucle de masse coaxial.
• Fonction: filtre de boucle de masse pour vidéo analogique HD, réduction des parasites.
• Compatibilité vidéo: AHD, CVI, TVI.
• Type de média: coaxial.
• Connectique: BNC mâle ↔ BNC femelle (connexion inline).
• Protection: diode TVS intégrée contre les surtensions transitoires.
• Alimentation prise en charge: DC, PoE (pass‑through dans une chaîne adaptée).
• Nombre de canaux vidéo: 1.
• Impact sur UTC: coupe l’UTC dans le sens DVR → caméra.
• Caractéristique passive: aucune électronique d’amplification active, pas d’alimentation requise.
• Poids: 110 g.

Qu’est-ce que le S11113-B0 Isolateur boucle de masse BNC M‑F coaxial AHD/CVI/TVI d’Elbac et à quoi sert-il ?

Le S11113-B0 est un isolateur de boucle de masse pour vidéosurveillance analogique HD signé Elbac. Installé en ligne sur un câble coaxial, il rompt les boucles de masse entre caméra et enregistreur. Son objectif: supprimer déchirures d’image, diaphonie et effets de laminage, afin de stabiliser et nettoyer les flux AHD, CVI et TVI. Il fonctionne sur 1 canal vidéo et ne nécessite aucune alimentation.

Le S11113-B0 est-il compatible avec les standards AHD, CVI et TVI ?

Oui. L’isolateur a été conçu pour la vidéo analogique HD et prend en charge les trois grandes familles: AHD, CVI et TVI. Vous pouvez ainsi l’insérer dans la plupart des installations coaxiales existantes, entre caméra et DVR/encodeur. Il agit uniquement sur la boucle de masse; le signal vidéo reste dans son format d’origine, sans conversion ni traitement actif.

L’isolateur coupe-t-il la fonction Up The Coax (UTC) ?

Oui, point important: il coupe la communication Up To Coax (UTC) dans le sens DVR → caméra. Si vous dépendez de l’UTC pour régler menus OSD et paramètres, prévoyez une méthode alternative (joystick sur la caméra, ou bus RS‑485) sur le canal où l’isolateur est posé. Côté vidéo, la compatibilité AHD/CVI/TVI est conservée.

Le S11113-B0 laisse-t-il passer l’alimentation DC et le PoE ?

Oui. Selon les données fabricant, l’appareil prend en charge le passage de l’alimentation DC et PoE dans une chaîne adaptée. En pratique, il n’interrompt pas la distribution d’énergie lorsque celle-ci transite sur la liaison utilisée. Vérifiez toutefois le budget et la topologie d’alimentation de votre installation pour garantir une marge suffisante et une fiabilité optimale.

Comment installer le S11113-B0 sur une liaison coaxiale ?

L’installation est plug-and-play: insérez l’isolateur en ligne entre la caméra et le DVR. Le BNC mâle se connecte côté équipement récepteur ou source selon votre câblage, et le BNC femelle côté câble opposé. Aucun outil spécial ni alimentation n’est requis. Veillez à soigner les connexions BNC et la mise à la terre générale pour maximiser l’efficacité.

Quels symptômes de boucle de masse cet isolateur permet-il de corriger ?

Il traite les manifestations typiques des boucles de masse en vidéo analogique HD: bandes sombres qui se déplacent (laminage), déchirures d’image lors de mouvements, perte de stabilité et diaphonie entre canaux voisins. En isolant les références de masse entre équipements éloignés ou alimentés différemment, il restaure une image stable, exploitable et conforme aux attentes d’une surveillance professionnelle.

Le S11113-B0 est-il un dispositif passif nécessitant une alimentation ?

C’est un dispositif totalement passif: il ne comporte aucune électronique d’amplification active et ne requiert donc pas d’alimentation. Cela simplifie grandement l’intégration, réduit les points de panne et évite d’ajouter des blocs secteur en armoire. L’isolateur agit par isolation de masse, en préservant le format AHD/CVI/TVI et l’alimentation passante de la chaîne.

Où placer idéalement l’isolateur pour un meilleur résultat ?

Placez-le sur le tronçon où la différence de potentiel de masse est la plus problématique, souvent à l’entrée du DVR pour protéger l’équipement et stabiliser l’ensemble des liaisons. Sur de longues distances ou des sites multi-terres, un isolateur par canal affecté est recommandé. Assurez-vous de la qualité des connecteurs BNC et de la bonne mise à la terre du site.

La diode TVS intégrée protège-t-elle des orages et surtensions ?

La diode TVS intégrée offre une protection contre les surtensions transitoires et pics rapides, améliorant la robustesse globale de la liaison. Elle ne remplace toutefois pas une protection parafoudre dédiée contre la foudre directe. En zones exposées, combinez bonnes pratiques de mise à la terre, parafoudre adaptés et l’isolateur pour un niveau de protection optimal.

Quelles sont les caractéristiques physiques et de connectique clés ?

Le S11113-B0 pèse 110 g et se présente pour une connexion inline sur coaxial avec un BNC mâle et un BNC femelle. Il gère 1 canal vidéo et prend en charge l’alimentation DC et PoE passante. Compatible AHD/CVI/TVI, il est entièrement passif et intègre une diode TVS. À noter: il coupe l’UTC du DVR vers la caméra.
