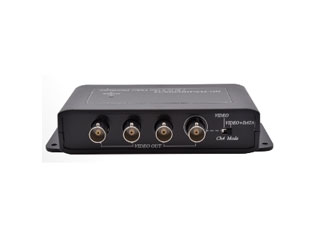

S27104-B0 Amplificateur vidéo BNC 1 entrée 4 sorties AHD/TVI/CVI

S27104-B0 Amplificateur vidéo BNC 1→4 : multipliez vos flux HD sans perte et sans effort

Boostez et répartissez vos signaux de vidéosurveillance en toute fiabilité avec le S27104-B0 Amplificateur vidéo BNC 1 entrée 4 sorties AHD/TVI/CVI de marque Elbac. Conçu pour les installations PAL, NTSC, AHD, HDCVI, HD‑TVI et CVBS, il délivre une image propre et stable sur quatre moniteurs, en conservant la qualité d’origine. Son boîtier métallique robuste et ses protections TVS garantissent une exploitation durable. Avec la gestion UTC/PTZ sur coaxial, vous pilotez vos caméras à distance sans ajouter de câblage. Une solution simple, économique et prête à l’emploi.

Qualité d’image préservée sur de longues distances

Grâce à sa bande passante vidéo de 350 MHz (‑3 dB) et à une sortie calibrée à 1.0 Vp‑p, le S27104‑B0 maintient l’intégrité du signal jusqu’à ≈500 m en 720p et ≈200 m en 1080p sur câble coaxial 75 Ω. Résultat : moins de bruit, moins d’échos et des contours nets. Idéal pour les sites étendus où la stabilité et la clarté priment, sans multiplier les équipements actifs intermédiaires.

Compatibilité totale multi‑formats

Un parc hétérogène ? Aucun souci. Cet amplificateur vidéo Elbac accepte PAL, NTSC, AHD, HDCVI, HD‑TVI et CVBS. Vous conservez vos caméras analogiques existantes tout en intégrant de la HD sur coaxial, sans convertisseur additionnel. Le niveau d’entrée 0.8–1.2 Vp‑p est tolérant, et la sortie standard 1.0 Vp‑p assure un fonctionnement harmonieux avec DVR, moniteurs et encodeurs de marques variées.

Installation express et connectique BNC standard

Avec 1 × BNC femelle (entrée) 75 Ω et 4 × BNC femelle (sorties) 75 Ω, la mise en service est immédiate. Le boîtier métallique avec pattes de fixation pour vissage facilite la pose sur mur, châssis ou baie. Alimenté en 12 V DC, l’appareil consomme ≈300 mA, garantissant une intégration propre et stable dans toute installation de vidéosurveillance existante.

Contrôle à distance et protection renforcée

La gestion UTC/OSD/PTZ sur coaxial est prise en charge via une BNC UTC (Up To Coaxial), pour régler menus OSD et diriger vos caméras PTZ sans câbles de commande supplémentaires. La protection TVS intégrée protège contre les surtensions transitoires liées aux environnements difficiles. Vous gagnez en fiabilité et réduisez les interventions de maintenance, même sur des lignes coaxiales longues.

Description technique du S27104-B0 Amplificateur vidéo BNC 1 entrée 4 sorties AHD/TVI/CVI

Le S27104‑B0 d’Elbac est un amplificateur / répartiteur vidéo, 1 entrée → 4 sorties, compatible PAL, NTSC, AHD, HDCVI, HD‑TVI et CVBS. Il dispose de 1 × BNC femelle (entrée) 75 Ω et 4 × BNC femelle (sorties) 75 Ω. Le niveau d’entrée vidéo admis est de 0.8–1.2 Vp‑p et le niveau de sortie vidéo est standardisé à 1.0 Vp‑p. Sa bande passante vidéo atteint 350 MHz (‑3 dB), garantissant une restitution fidèle des détails.

Sur câble coaxial 75 Ω, la distance de transmission maximale est d’environ ≈500 m à 720p et ≈200 m à 1080p. L’alimentation requise est 12 V DC (adaptateur 12 V DC, 500 mA fourni) pour une consommation ≈300 mA. La gestion UTC/OSD/PTZ sur coaxial est prise en charge (via une BNC UTC – Up To Coaxial). La protection TVS intégrée sécurise l’électronique, tandis que le boîtier métallique avec pattes de fixation pour vissage simplifie une installation durable.

Autres informations importantes

Pour des performances optimales, utilisez du coaxial 75 Ω de qualité (RG59/RG6) avec connecteurs BNC sertis ou compressés. Respectez la polarité 12 V DC et ventilez correctement l’équipement. Le S27104‑B0 fonctionne idéalement en tête de ligne pour alimenter plusieurs entrées d’enregistreurs, moniteurs ou encodeurs, tout en conservant la gestion UTC/PTZ. La protection TVS aide à contrer les surtensions, mais la mise à la terre reste recommandée sur sites industriels.

FAQ

Le S27104-B0 est-il compatible avec mes caméras AHD/TVI/CVI et analogiques CVBS ?

Oui. Le S27104-B0 Amplificateur vidéo BNC 1 entrée 4 sorties AHD/TVI/CVI d’Elbac accepte PAL, NTSC, AHD, HDCVI, HD‑TVI et CVBS. Il peut donc recevoir un signal depuis une caméra HD sur coaxial ou analogique standard, puis le distribuer simultanément vers quatre appareils. Vous pouvez mixer ancien et nouveau matériel sans convertisseurs, tout en gardant une image propre et stable.

Jusqu’à quelle distance puis-je transmettre le signal sans perte notable ?

Avec du coaxial 75 Ω de bonne qualité, la portée recommandée est d’environ ≈500 m en 720p et ≈200 m en 1080p. Ces valeurs tiennent compte de la bande passante de 350 MHz (‑3 dB) et du niveau de sortie standard 1.0 Vp‑p. Les performances réelles dépendent du câble (RG59/RG6), de l’état des connecteurs et de l’environnement électromagnétique.

L’alimentation est-elle fournie et quelle est la consommation du produit ?

Oui. L’appareil est livré avec un adaptateur 12 V DC, 500 mA. Le S27104‑B0 consomme ≈300 mA en fonctionnement typique. Veillez à utiliser uniquement l’alimentation 12 V DC fournie ou une alimentation équivalente de qualité, correctement polarisée, pour garantir stabilité et longévité. Une marge de courant est utile si d’autres équipements partagent la même source d’alimentation.

Puis-je contrôler l’OSD et le PTZ de mes caméras via le coaxial ?

Oui. La gestion UTC/OSD/PTZ sur coaxial est prise en charge via une BNC UTC (Up To Coaxial). Cela permet de paramétrer les menus OSD et de piloter le PTZ sans câbles de commande RS‑485 additionnels. Assurez-vous que vos caméras et votre enregistreur prennent en charge la commande UTC pour bénéficier d’un contrôle fluide à travers le même câble vidéo.

Quelle différence entre un simple répartiteur passif et cet amplificateur Elbac ?

Un répartiteur passif divise le signal mais introduit une atténuation notable, qui dégrade rapidement l’image, surtout sur de longues distances. Le S27104‑B0 est un amplificateur / répartiteur vidéo actif : il reconditionne le signal (0.8–1.2 Vp‑p en entrée vers 1.0 Vp‑p en sortie), compense les pertes et garantit une bande passante de 350 MHz, assurant quatre sorties nettes et fiables.

Quels connecteurs dois-je utiliser pour l’entrée et les sorties ?

L’appareil dispose de 1 × BNC femelle (entrée) 75 Ω et de 4 × BNC femelle (sorties) 75 Ω. Utilisez des connecteurs BNC adaptés au coaxial 75 Ω (RG59/RG6) pour limiter les réflexions et garantir l’impédance correcte. Des connecteurs mal sertis ou non compressés peuvent entraîner bruit, échos et baisse de portée, surtout en HD sur coaxial.

Le boîtier est-il robuste et comment le fixer proprement ?

Oui. Le S27104‑B0 possède un boîtier métallique avec pattes de fixation pour vissage, idéal pour une pose murale, sur panneau ou en baie technique. Le métal favorise la dissipation thermique et la rigidité mécanique. Un montage stable, ventilé et correctement mis à la terre augmente la durabilité et la résistance aux perturbations électromagnétiques et surtensions transitoires.

Le produit protège-t-il contre les surtensions et parasites sur le coaxial ?

Il intègre une protection TVS, efficace contre les surtensions transitoires courantes sur les lignes coaxiales. Cette protection améliore la fiabilité dans les environnements sensibles. Toutefois, elle ne remplace pas une bonne pratique d’installation : mise à la terre appropriée, séparations des courants forts, câbles de qualité et parafoudres dédiés si le site est exposé aux risques de foudre ou d’induction.

Puis-je raccorder quatre appareils simultanément sur les sorties BNC ?

Oui, c’est la vocation du S27104‑B0. Les quatre sorties 75 Ω délivrent un signal 1.0 Vp‑p standardisé, permettant d’alimenter simultanément DVR, moniteurs, encodeurs ou matrices. Chaque sortie est conçue pour maintenir la qualité vidéo sans chute de niveau, afin que tous les équipements reçoivent une image stable, y compris sur des longueurs de câble significatives.

Quelles sont les bonnes pratiques pour maximiser la qualité d’image ?

Utilisez du coaxial 75 Ω en bon état, limitez les rallonges et évitez les boucles de masse. Sertissez ou compressez correctement les BNC, respectez la polarité 12 V DC et vérifiez la ventilation. Placez l’amplificateur S27104‑B0 au plus près de la source pour réduire le bruit. Enfin, contrôlez le cheminement des câbles, à distance des alimentations puissantes et variateurs.

Le S27104-B0 ajoute-t-il de la latence ou altère-t-il les couleurs ?

Non. En analogique HD sur coaxial, l’amplification et la distribution sont réalisées en temps réel. La bande passante de 350 MHz (‑3 dB) et la conformité aux niveaux vidéo assurent une reproduction fidèle des détails, des couleurs et de la synchronisation. Vous ne percevrez pas de latence ajoutée, même en distribuant le signal vers quatre destinations simultanées.
