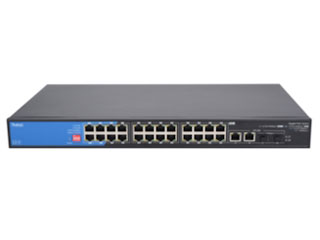

S42424-02-B0 Switch PoE 24 ports Gigabit, 2 SFP, 380W PoE++

Alimentez 24 équipements en toute sérénité grâce au PoE++ 380W et aux uplinks SFP 1 Gbit/s

Le S42424-02-B0 Switch PoE 24 ports Gigabit, 2 SFP, 380W PoE++ d’Elbac est la solution idéale pour les caméras IP, points d’accès Wi‑Fi, interphones ou téléphones VoIP. Avec 22 ports PoE+ 30 W et 2 ports PoE++ 60 W, il alimente les équipements les plus exigeants tout en assurant une connectivité Gigabit fiable. Ses liaisons montantes RJ45 et SFP 1 Gbit/s sécurisent vos agrégations et vos sorties vers le cœur de réseau. Optimisé pour la vidéo et la sûreté, il intègre des fonctions de surveillance, de priorité et de sécurité réseau avancées.

Puissance PoE++ 380 W pour des déploiements denses

Alimentez en toute confiance jusqu’à 24 terminaux grâce à un budget PoE total de 380 W. Les ports 1–2 fournissent jusqu’à 60 W par port (IEEE 802.3bt PoE++), parfaits pour des caméras PTZ, bornes Wi‑Fi haute puissance ou interphones vidéo. Les 22 autres ports délivrent jusqu’à 30 W (IEEE 802.3at PoE+), couvrant la majorité des périphériques IP. Vous simplifiez la pose, réduisez la consommation d’onduleurs déportés et gagnez un temps précieux à l’installation.

Uplinks Gigabit RJ45 et SFP pour une dorsale flexible

Deux liaisons montantes RJ45 1 Gbit/s et deux emplacements SFP 1 Gbit/s (1000Base‑X) offrent une grande souplesse pour rejoindre votre cœur de réseau ou vos baies distantes. Utilisez du cuivre pour la proximité, ou des modules SFP multimode/monomode pour les longues distances. Cette architecture simplifie la segmentation, l’agrégation et l’extension de vos infrastructures, tout en assurant un débit stable pour la vidéo IP et les applications critiques.

Fonctions pro pour la vidéo et la sûreté (CCTV)

Conçu pour les environnements sensibles, le S42424-02-B0 propose un mode CCTV avec blocage des ports PoE vers l’uplink, une isolation IP entre ports PoE (communication PoE/UPLINK uniquement) et un Watchdog PoE. En cas d’absence de flux, il redémarre automatiquement le port pour rétablir le service. La priorisation du trafic unicast et le mode longue distance 250 m optimisent la stabilité et la qualité des flux vidéo.

Installation 19” 1U robuste et prête à l’emploi

Montable en rack 19 pouces (1U) avec alimentation AC 100–240 V intégrée, le switch est livré avec un cordon CEE7/7 – IEC60320 C13. Son châssis compact (442 × 285 × 44 mm) et sa masse de 4,67 kg garantissent une intégration aisée en baie. Le support des jumbo frames jusqu’à 9 216 octets et la capacité de commutation de 56 Gbit/s assurent des performances constantes en production.

Description technique du S42424-02-B0 Switch PoE 24 ports Gigabit, 2 SFP, 380W PoE++

Le S42424-02-B0 d’Elbac est un switch réseau PoE 19″ doté de 24 ports RJ45 10/100/1000 Mbps. Les ports 1–2 sont PoE++ jusqu’à 60 W par port (IEEE 802.3bt), tandis que les 22 autres ports sont PoE+ jusqu’à 30 W (IEEE 802.3at), pour un budget PoE total de 380 W. Il intègre 2 liaisons montantes RJ45 1 Gbit/s et 2 emplacements SFP 1 Gbit/s (1000Base‑X). La capacité de commutation atteint 56 Gbit/s et les jumbo frames jusqu’à 9 216 octets sont supportées.

Pour l’installation, le switch est montable en rack 19 pouces (1U) et mesure 442 × 285 × 44 mm, pour une masse de 4,67 kg. L’alimentation électrique AC 100–240 V est intégrée et un cordon CEE7/7 – IEC60320 C13 est fourni. La distance de câblage atteint 100 m en mode classique, et jusqu’à 250 m en mode Extend à 10 Mbps. Les fonctions clés incluent Watchdog PoE, isolation IP des ports PoE, mode CCTV, surveillance de débit avec réamorçage PoE, priorisation unicast et mode longue distance 250 m.

Autres informations importantes

– Marque/Modèle: Elbac S42424-02-B0 Switch PoE 24 ports Gigabit, 2 SFP, 380W PoE++.

– Normes PoE: IEEE 802.3af / IEEE 802.3at (PoE+) / IEEE 802.3bt (PoE++).

– Ports PoE: 24 × RJ45 10/100/1000 Mbps, dont 2 ports PoE++ (1–2) 60 W et 22 ports PoE+ 30 W.

– Uplinks: 2 × RJ45 1 Gbit/s et 2 × SFP 1 Gbit/s (1000Base‑X).

– Performances: capacité de commutation 56 Gbit/s, jumbo frames 9 216 octets.

– Câblage: 100 m (classique) et 250 m (Extend à 10 Mbps).

– Fonctions: Watchdog PoE, isolation IP, mode CCTV, surveillance de débit IP avec redémarrage du port, priorisation unicast, mode longue distance 250 m.

– Châssis: rack 19″, 1U, 442 × 285 × 44 mm, 4,67 kg. Alimentation intégrée AC 100–240 V, cordon CEE7/7 – IEC60320 C13 fourni.

FAQ

Qu’est-ce que le S42424-02-B0 Switch PoE 24 ports Gigabit, 2 SFP, 380W PoE++ et à qui s’adresse‑t‑il ?

Il s’agit d’un switch PoE 19″ Elbac conçu pour alimenter et connecter jusqu’à 24 équipements réseau via des ports Gigabit. Avec 22 ports PoE+ 30 W et 2 ports PoE++ 60 W, il convient aux caméras IP, bornes Wi‑Fi, téléphones VoIP ou interphones vidéo. Ses uplinks RJ45 et SFP 1 Gbit/s et ses fonctions CCTV/Watchdog en font une solution robuste pour PME, collectivités et intégrateurs sécurité.

Quelle est la différence entre PoE, PoE+ et PoE++ sur ce switch ?

Le switch prend en charge les normes IEEE 802.3af (PoE), IEEE 802.3at (PoE+) et IEEE 802.3bt (PoE++). Concrètement, 22 ports délivrent jusqu’à 30 W (PoE+), adaptés à la majorité des périphériques IP. Les ports 1–2 fournissent jusqu’à 60 W chacun (PoE++), idéals pour des appareils plus gourmands comme des caméras PTZ motorisées ou points d’accès hautes performances.

Le budget PoE total de 380 W suffit‑il pour 24 appareils ?

Oui, 380 W offrent une marge confortable pour des déploiements mixtes. Par exemple, vous pouvez alimenter deux périphériques PoE++ à 60 W chacun et de nombreux périphériques PoE+ à des puissances variables. La gestion du budget et la priorisation unicast aident à maintenir la stabilité. En cas de surcharge ponctuelle, répartir les charges ou ajuster les profils d’alimentation par port est recommandé.

À quoi servent les deux uplinks RJ45 et les deux emplacements SFP 1 Gbit/s ?

Les uplinks RJ45 1 Gbit/s facilitent la connexion directe au cœur de réseau à courte distance en cuivre. Les emplacements SFP 1 Gbit/s (1000Base‑X) permettent d’utiliser des modules optiques pour des liaisons plus longues ou des interconnexions inter‑baies. Cette combinaison offre une flexibilité de topologie, de la redondance et des possibilités d’extension sans goulots d’étranglement.

Quelles fonctions spécifiques à la vidéo/CCTV sont disponibles ?

Le S42424-02-B0 dispose d’un mode CCTV avec blocage des ports PoE vers l’uplink, d’une isolation IP entre ports PoE (communication limitée PoE/UPLINK), d’un Watchdog PoE et d’une surveillance de débit IP. En cas d’absence de flux, le port est redémarré automatiquement pour rétablir la vidéo. Ces mécanismes augmentent la disponibilité et la sécurité des installations de sûreté.

Quelle distance de câblage puis‑je atteindre et dans quelles conditions ?

En mode classique, la distance maximale est de 100 m par liaison cuivre. Le switch propose un mode Extend permettant d’atteindre jusqu’à 250 m à 10 Mbps, très utile pour des caméras éloignées. Ce mode privilégie la portée au débit, ce qui convient à la vidéo IP standard. Au‑delà, privilégiez la fibre via les emplacements SFP 1 Gbit/s.

Le switch gère‑t‑il les gros paquets et des débits élevés ?

Oui. Il prend en charge les jumbo frames jusqu’à 9 216 octets, optimisant le traitement de flux vidéo et de sauvegardes volumineuses. Sa capacité de commutation atteint 56 Gbit/s, garantissant des performances stables sur l’ensemble des ports Gigabit. Cette combinaison réduit la fragmentation, améliore l’efficacité réseau et maintient un niveau de latence adapté aux applications critiques.

Comment se passe l’installation en baie et l’alimentation électrique ?

Le châssis 19 pouces (1U) s’intègre facilement dans une baie standard. Ses dimensions sont 442 × 285 × 44 mm pour une masse de 4,67 kg. L’alimentation AC 100–240 V est intégrée, ce qui simplifie l’installation. Un cordon CEE7/7 – IEC60320 C13 est fourni, évitant les achats additionnels et assurant une mise en service immédiate.

Qu’est‑ce que le Watchdog PoE et la surveillance de débit IP ?

Le Watchdog PoE surveille l’activité réseau des appareils alimentés. S’il détecte une absence de flux ou un dysfonctionnement, il réinitialise automatiquement l’alimentation du port afin de relancer l’équipement. La surveillance de débit IP associée permet de déclencher ce réamorçage de manière ciblée, améliorant la disponibilité des caméras, points d’accès et autres périphériques sans intervention manuelle.

Le S42424-02-B0 convient‑il à une montée en charge future ?

Oui. Avec 24 ports Gigabit PoE, 2 ports PoE++ 60 W, un budget de 380 W, 2 uplinks RJ45 et 2 SFP 1 Gbit/s, il offre une base solide pour évoluer. Les fonctions avancées (isolation, CCTV, priorisation unicast, mode 250 m) et la prise en charge des normes IEEE 802.3af/at/bt garantissent une compatibilité large et une pérennité dans des environnements professionnels exigeants.
