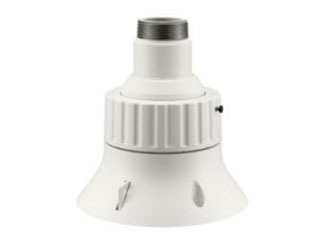

SBP-303HF base caméra PTZ SFP fibre LC IP66 IK10 24 VAC

SBP-303HF base caméra PTZ SFP fibre LC IP66 IK10 24 VAC — connectivité fibre intégrée et robustesse extrême

Optimisez vos installations PTZ avec la SBP-303HF de Hanwha : une base d’installation tout-en-un qui intègre nativement un module SFP fibre LC pour des liaisons longue distance fiables. Conçue pour les environnements exigeants, elle offre une protection IP66 et IK10, une alimentation 24 VAC et une plage thermique étendue. Profitez d’entrées/sorties audio et d’alarme, ainsi que du contrôle RS‑485/RS‑422 pour une intégration complète. Compatible avec les caméras XNP-6550RH/6320H et QNP-6230H, elle réduit le temps de déploiement et sécurise la performance réseau.

Fibre SFP LC intégrée pour des liaisons stables et rapides

La SBP-303HF embarque un module SFP avec connecteur LC, idéal pour transporter le flux vidéo PTZ sur de longues distances avec une latence minimale. La liaison fibre fonctionne par défaut à 1000 Mbit/s et supporte 100/1000 Mbit/s, selon votre module SFP. La compatibilité IEEE 802.3u et 802.3z garantit l’interopérabilité. Résultat : moins de conversions, moins de points de défaillance, une bande passante fiable et une installation propre, prête pour les sites étendus et les infrastructures critiques.

Construction aluminium IP66/IK10 et endurance climatique

Fabriquée en aluminium robuste, la SBP-303HF résiste aux intempéries, à la poussière et aux chocs (IP66 et IK10). Elle reste opérationnelle de -50 °C à +55 °C, même chauffage activé, avec une consommation maximale de 65 W (3,1 A). Cette durabilité en fait une solution fiable pour les zones exposées, les sites industriels et les environnements urbains où la sécurité et la disponibilité 24/7 sont essentielles, sans compromis sur la protection mécanique ni l’étanchéité.

Audio, alarmes et contrôle pour une intégration avancée

Au-delà du support physique, la base offre une connectique complète pour une sécurité proactive. Vous disposez d’une entrée/sortie audio analogique en jack 3,5 mm, de 4 entrées d’alarme et 2 sorties d’alarme pour relier capteurs et actionneurs. Le contrôle à distance via RS‑485/RS‑422 facilite le pilotage PTZ et l’intégration dans votre VMS. Ces interfaces étendent la détection, l’analyse et la réaction sur site, avec une architecture cohérente et évolutive.

Installation rapide et compatibilité Hanwha éprouvée

La SBP-303HF s’installe simplement grâce au filetage PF 1 1/2″ et au coupleur NPT fourni. Elle est spécialement conçue pour les caméras Hanwha XNP-6550RH, XNP-6320H et QNP-6230H. Ses dimensions compactes (Ø 163,9 mm × H 157,9 mm, ou H 187,9 mm avec NPT) et son poids maîtrisé (1,1 kg ; 1,4 kg avec NPT) facilitent la pose sur mâts ou murs. Vous gagnez du temps tout en garantissant une finition professionnelle et durable.

Description technique de la SBP-303HF

La SBP-303HF est une base d’installation pour caméras PTZ Hanwha intégrant un module SFP fibre avec connecteur LC. La liaison fibre fonctionne par défaut à 1000 Mbit/s et prend en charge 100/1000 Mbit/s conformément aux normes IEEE 802.3u et IEEE 802.3z. Côté cuivre, l’interface RJ‑45 opère à 100 Mbit/s pour une flexibilité réseau hybride. L’audio analogique est assuré via un jack 3,5 mm (E/S), tandis que 4 entrées et 2 sorties d’alarme étendent les scénarios d’automatisation.

Le contrôle à distance s’effectue en RS‑485/RS‑422. L’unité est alimentée en 24 V AC, avec une consommation maximale de 65 W (3,1 A) chauffage activé. La cage SFP est de type mini‑SFP standard (pas 6,5 mm), avec SFP à 3,3 V typique, 300 mA max, vitesses requises 1250 Mbit/s pour 1000 Mbit/s et 155 Mbit/s pour 100 Mbit/s, et BER ≤ 1×10⁻¹². Boîtier aluminium, IP66/IK10, températures -50 °C à +55 °C.

Autres informations importantes

• Marque/modèle: Hanwha SBP-303HF, base d’installation pour caméras PTZ.
• Compatibilité caméras: XNP-6550RH, XNP-6320H, QNP-6230H.
• Matériau: Aluminium. Indices: IP66 et IK10.
• Alimentation: 24 V AC. Consommation max (chauffage activé): 65 W (3,1 A).
• Réseau cuivre: RJ‑45 à 100 Mbit/s (IEEE 802.3u).
• Réseau fibre via SFP LC: par défaut 1000 Mbit/s; prend en charge 100/1000 Mbit/s (IEEE 802.3z/802.3u).
• Cage SFP: mini‑SFP standard (pas/pitch 6,5 mm); SFP 3,3 V typ., 300 mA max; vitesses requises 1250 Mbit/s (pour 1000 Mbit/s) et 155 Mbit/s (pour 100 Mbit/s); BER ≤ 1×10⁻¹².
• Audio: entrée/sortie analogique jack 3,5 mm.
• Alarmes: 4 entrées, 2 sorties. Interface de contrôle: RS‑485 / RS‑422.
• Températures de fonctionnement: -50 °C à +55 °C.
• Dimensions: Ø 163,9 mm × H 157,9 mm; avec coupleur NPT: Ø 163,9 mm × H 187,9 mm.
• Poids: 1,1 kg; avec coupleur NPT: 1,4 kg.
• Filetage de montage: PF 1 1/2″.

FAQ — SBP-303HF base caméra PTZ SFP fibre LC IP66 IK10 24 VAC

À quoi sert la SBP-303HF dans une installation de vidéosurveillance PTZ ?

La SBP-303HF est une base d’installation qui simplifie le déploiement des caméras PTZ Hanwha compatibles. Elle intègre une connectivité fibre via SFP LC et une interface RJ‑45 100 Mbit/s, tout en offrant audio, alarmes et contrôle RS‑485/RS‑422. Sa conception robuste IP66/IK10 et son aluminium garantissent une utilisation fiable en extérieur, même dans des environnements difficiles et des températures extrêmes, de -50 °C à +55 °C.

Quelles caméras PTZ sont compatibles avec la SBP-303HF ?

Cette base est conçue pour les caméras Hanwha XNP-6550RH, XNP-6320H et QNP-6230H. Elle assure un ajustement mécanique précis grâce au filetage PF 1 1/2″ et au coupleur NPT, et apporte une connectivité réseau et des E/S adaptées à ces modèles. En choisissant la SBP-303HF, vous bénéficiez d’une intégration soignée, d’un câblage simplifié et d’une fiabilité éprouvée sur l’ensemble de la chaîne.

La liaison fibre de la SBP-303HF prend-elle en charge 100 et 1000 Mbit/s ?

Oui. La liaison fibre via module SFP LC fonctionne par défaut à 1000 Mbit/s et prend en charge 100/1000 Mbit/s, conformément aux normes IEEE 802.3u et 802.3z. Les modules SFP requis doivent respecter 1250 Mbit/s pour 1000BASE et 155 Mbit/s pour 100BASE, avec un BER ≤ 1×10⁻¹². Cette flexibilité permet d’adapter l’infrastructure aux contraintes de distance, de budget et de compatibilité réseau.

Quelles sont les interfaces disponibles pour l’intégration système ?

La SBP-303HF offre une interface RJ‑45 100 Mbit/s pour le cuivre et un logement SFP LC pour la fibre. Elle intègre une entrée/sortie audio analogique en jack 3,5 mm, 4 entrées d’alarme et 2 sorties d’alarme pour les capteurs et actionneurs. Le contrôle PTZ se fait via RS‑485/RS‑422, permettant une intégration fluide dans la plupart des VMS et contrôleurs de sécurité professionnels.

Peut-on utiliser la SBP-303HF en milieu extérieur exigeant ?

Absolument. Sa construction en aluminium avec indices IP66 (étanchéité poussière/eau) et IK10 (résistance aux chocs) la rend idéale pour l’extérieur. Elle fonctionne de -50 °C à +55 °C et supporte jusqu’à 65 W (3,1 A) lorsque le chauffage est activé. Ces caractéristiques assurent la disponibilité de la caméra PTZ dans des conditions climatiques sévères, incluant gel, chaleur et fortes intempéries.

Quelles sont les exigences d’alimentation de la SBP-303HF ?

La base fonctionne en 24 V AC, une alimentation courante en vidéosurveillance professionnelle. La consommation électrique maximale atteint 65 W (3,1 A) lorsque le chauffage intégré est activé. Cette marge permet d’assurer le fonctionnement optimal des interfaces réseau, des E/S et du conditionnement thermique, garantissant stabilité et longévité, même en conditions extrêmes. Prévoyez une alimentation conforme et correctement dimensionnée.

Quels modules SFP sont compatibles avec la SBP-303HF ?

La cage est de type mini‑SFP standard (pas 6,5 mm) et attend un module SFP alimenté en 3,3 V (typique) pour un courant jusqu’à 300 mA. Côté performance, choisissez des SFP 155 Mbit/s pour du 100 Mbit/s et 1250 Mbit/s pour du 1000 Mbit/s, avec un BER ≤ 1×10⁻¹². Sélectionnez la connectique LC adaptée à votre fibre (mono/multimode selon le projet) pour une compatibilité optimale.

Quelles sont les dimensions et le poids de la SBP-303HF ?

La base mesure Ø 163,9 mm × H 157,9 mm, et Ø 163,9 mm × H 187,9 mm avec le coupleur NPT. Son poids est de 1,1 kg, ou 1,4 kg avec le coupleur NPT. Ces dimensions compactes facilitent l’intégration sur mâts, murs et potences. Le filetage PF 1 1/2″ assure un montage standardisé et robuste, compatible avec de nombreux accessoires.

La SBP-303HF propose-t-elle une connectivité cuivre en plus de la fibre ?

Oui. En plus de la fibre SFP LC, elle offre un port RJ‑45 fonctionnant à 100 Mbit/s, idéal pour une configuration hybride, des tests, ou un basculement. Les normes IEEE 802.3u et 802.3z assurent l’interopérabilité. Cette double connectivité augmente la souplesse lors du déploiement et facilite la maintenance, le diagnostic et l’évolution de l’infrastructure réseau au fil du temps.

Quelles fonctions d’E/S et d’audio sont disponibles ?

La SBP-303HF inclut une entrée et une sortie audio analogique via jack 3,5 mm, permettant l’écoute ou l’interphonie selon la caméra et le VMS. Elle propose également 4 entrées d’alarme et 2 sorties d’alarme pour relier détecteurs, contacts secs et dispositifs d’alerte. Ces fonctions étendent les scénarios d’automatisation, de dissuasion et de réaction en temps réel sur site.

Pourquoi choisir la SBP-303HF pour un projet fibre longue distance ?

Elle intègre nativement un SFP LC et supporte 100/1000 Mbit/s avec des exigences claires (1250/155 Mbit/s, BER ≤ 1×10⁻¹²), garantissant des transmissions stables et évolutives. Sa robustesse IP66/IK10, son fonctionnement de -50 °C à +55 °C et son alimentation 24 VAC en font une solution durable. L’intégration audio/alarme/RS‑485/RS‑422 et la compatibilité XNP/QNP simplifient la mise en œuvre et réduisent les risques projet.
