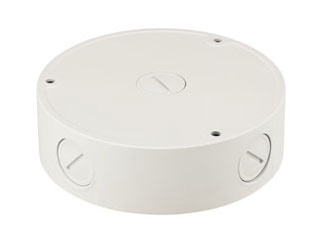

SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu — installez proprement, protégez durablement
Optimisez chaque pose de dôme avec la SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu. Conçue par Hanwha pour des installations intérieures et extérieures, elle sécurise vos connexions, accélère le câblage et garantit un rendu esthétique impeccable. Sa conception en aluminium, ses couvercles démontables pour presse-étoupes et ses 3 entrées filetées facilitent l’orientation des conduits. Résistante aux températures extrêmes et à l’humidité, elle offre une base fiable, conforme NDAA, pour une large gamme de caméras Hanwha.
Installation rapide et propre
La SBV-136B simplifie radicalement la pose grâce à ses couvercles démontables pour presse-étoupes et ses 3 entrées câbles filetées. L’insertion de conduit/câble est possible dans 3 directions, ce qui réduit le perçage et évite les courbures serrées. Son diamètre extérieur de 136 mm et sa hauteur de 40 mm offrent un volume de jonction confortable pour abriter connecteurs et épissures, tout en assurant une finition nette derrière votre dôme Hanwha.
Robustesse et longévité
Fabriquée en aluminium et livrée en couleur ivoire, la SBV-136B résiste à la corrosion et aux chocs du quotidien. Elle supporte des conditions extrêmes, de -50 °C à 60 °C et de 0 % à 100 % d’humidité, pour une fiabilité constante en intérieur comme en extérieur. Son poids de 345 g garantit une base stable pour la caméra, tout en restant facile à manipuler lors de l’installation sur mur ou plafond.
Compatibilité étendue Hanwha
La SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu est la boîte de montage étanche recommandée pour SNV-L6083R/L5083R et SCV-5082/5083/5083R, et reste compatible avec de nombreux modèles Hanwha : XNP-6040H, QNV-6070R, QNV-7080R, SNV-L6083R, SNV-L5083R, SCV-6083R, SCV-6023R, SCV-5085, SCV-5083R, SCV-5083, SCV-5082, HCV-6070R, HCV-6080R, HCV-7010R, HCV-7020R, HCV-7030R, HCV-7070R. Vous standardisez vos chantiers et sécurisez la compatibilité matérielle.
Sécurité du câblage et conformité
Conçue pour protéger durablement vos liaisons, la boîte limite l’exposition des connecteurs aux intempéries et aux UV. Le passage des câbles par 3 × 0,75″ PF (≈ 19,05 mm) optimise l’étanchéité via presse-étoupes. Conforme NDAA, elle répond aux exigences des projets sensibles et institutionnels. Résultat : une installation plus fiable, plus sûre et conforme aux standards, sans compromis sur la maintenance ou l’accès aux connexions.
Description technique de la SBV-136B
La SBV-136B est une boîte de jonction étanche en aluminium conçue pour caméras dôme Hanwha. Son diamètre extérieur est de 136 mm pour une hauteur de 40 mm, avec un poids de 345 g. Elle est fournie en couleur ivoire, pour se fondre visuellement avec la majorité des dômes Hanwha. L’usage est prévu en intérieur et en extérieur, le boîtier offrant une protection efficace des connexions contre l’environnement.
Elle dispose de 3 entrées câbles filetées 0,75″ PF (≈ 19,05 mm) et permet l’insertion de conduit/câble dans 3 directions. Les couvercles démontables facilitent l’ajout de presse-étoupes adaptés. Plage de fonctionnement étendue : -50 °C à 60 °C et 0 % à 100 % d’humidité. Compatibilités caméras : XNP-6040H, QNV-6070R, QNV-7080R, SNV-L6083R, SNV-L5083R, SCV-6083R, SCV-6023R, SCV-5085, SCV-5083R, SCV-5083, SCV-5082, HCV-6070R, HCV-6080R, HCV-7010R, HCV-7020R, HCV-7030R, HCV-7070R. Conformité NDAA.
Autres informations importantes
- Produit: SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu (Hanwha).
- Boîte de montage étanche pour SNV-L6083R/L5083R et SCV-5082/5083/5083R, avec couvercles démontables pour presse-étoupes.
- Entrées câbles: 3 × 0,75″ PF (≈ 19,05 mm), insertion de conduit/câble possible dans 3 directions.
- Usage: intérieur et extérieur (boîtier étanche). Couleur: ivoire. Matériau: aluminium.
- Température: -50 °C à 60 °C. Humidité: 0 % à 100 %. Conformité: NDAA.
- Accessoires fournis: 3 chevilles, 3 vis machine, vis spéciales (selon notice).
FAQ
À quoi sert la SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu ?
Elle sert d’interface de montage et de protection pour le câblage des caméras dôme Hanwha. La SBV-136B abrite connexions, connecteurs et épissures, tout en offrant des entrées filetées pour presse-étoupes. Elle facilite l’orientation du conduit dans 3 directions, améliore l’esthétique, accélère l’installation et protège les liaisons en environnement intérieur comme extérieur grâce à sa conception étanche en aluminium.
Quelles caméras sont compatibles avec la SBV-136B ?
La compatibilité est large: XNP-6040H, QNV-6070R, QNV-7080R, SNV-L6083R, SNV-L5083R, SCV-6083R, SCV-6023R, SCV-5085, SCV-5083R, SCV-5083, SCV-5082, HCV-6070R, HCV-6080R, HCV-7010R, HCV-7020R, HCV-7030R, HCV-7070R. Elle est également décrite comme boîte de montage étanche pour SNV-L6083R/L5083R et SCV-5082/5083/5083R avec couvercles démontables pour presse-étoupes.
Quelles sont les dimensions et le poids de la boîte ?
La SBV-136B présente un diamètre extérieur de 136 mm et une hauteur de 40 mm, pour un poids de 345 g. Ces dimensions offrent un volume interne suffisant pour organiser les câbles et connecteurs sans contrainte, tout en conservant un encombrement maîtrisé et une esthétique discrète derrière la caméra dôme. Le poids favorise une base stable lors du montage.
De quoi sont faites les entrées câbles et quels filetage et diamètre utiliser ?
La boîte propose 3 entrées câbles filetées, chacune au standard 0,75″ PF, pour un diamètre d’environ 19,05 mm. Ce format est idéal pour l’ajout de presse-étoupes adaptés au câble ou conduit utilisé. Les couvercles sont démontables, ce qui facilite la préparation, l’étanchéité et l’orientation du passage des câbles, tout en préservant une finition propre et durable.
La SBV-136B est-elle adaptée aux environnements extérieurs difficiles ?
Oui. Elle est conçue pour un usage intérieur et extérieur, supportant des températures de -50 °C à 60 °C et une humidité de 0 % à 100 %. Le corps en aluminium résiste à la corrosion et protège les connexions contre intempéries et UV. L’emploi de presse-étoupes appropriés sur les 0,75″ PF renforce l’étanchéité globale de l’installation.
La boîte est-elle conforme aux exigences de sécurité et de réglementation ?
La SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu est conforme NDAA, un atout pour les projets institutionnels et sensibles. Cette conformité s’ajoute à ses qualités de robustesse, de protection du câblage et de compatibilité avec les caméras Hanwha. Elle vous aide à répondre aux cahiers des charges exigeants, tout en garantissant une installation pérenne.
Quels accessoires sont fournis avec la SBV-136B ?
La boîte est livrée avec 3 chevilles, 3 vis machine et des vis spéciales (selon notice). Ces éléments couvrent les besoins courants de fixation et simplifient la mise en œuvre. Ils permettent de sécuriser la boîte sur le support choisi et d’obtenir un assemblage propre, en cohérence avec les recommandations Hanwha et les meilleures pratiques d’installation.
Comment se déroule l’insertion de conduit ou de câble ?
La SBV-136B permet l’insertion de conduit/câble dans 3 directions, grâce à ses trois entrées 0,75″ PF avec couvercles démontables. Vous choisissez la direction la plus directe pour limiter courbures et pertes de temps. L’ajout de presse-étoupes adaptés assure une étanchéité fiable. Cette flexibilité réduit les perçages et facilite l’alignement avec le cheminement existant.
La couleur et le matériau influencent-ils la durabilité et l’esthétique ?
Oui. La couleur ivoire se marie avec de nombreux dômes Hanwha pour une intégration visuelle soignée. Le matériau en aluminium offre une excellente résistance mécanique et à la corrosion, prolongeant la durée de vie en extérieur. Ensemble, ils assurent une installation à la fois élégante, discrète et durable, sans compromis sur la protection du câblage et la stabilité du montage.
Pourquoi choisir la SBV-136B plutôt qu’une boîte générique ?
La SBV-136B Boîte de jonction étanche caméra dôme 136 mm alu est spécifiquement pensée pour les dômes Hanwha, avec compatibilités validées, couvercles démontables pour presse-étoupes et 3 entrées 0,75″ PF. Elle garantit une intégration mécanique optimale, une installation plus rapide et une meilleure tenue dans le temps. Sa conformité NDAA et ses plages environnementales étendues réduisent les risques techniques et réglementaires.
