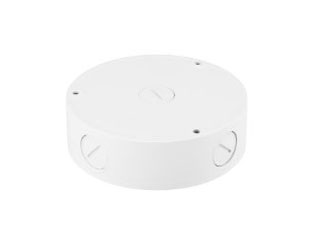

SBV-136BW Boîte de jonction caméra pour QNV-8080R/6082R, aluminium blanc

SBV-136BW Boîte de jonction caméra pour QNV-8080R/6082R, aluminium blanc : installation plus rapide, câblage plus sûr

Accélérez vos déploiements et soignez vos finitions avec la SBV-136BW Boîte de jonction caméra pour QNV-8080R/6082R, aluminium blanc. Conçue par Hanwha comme backbox dédiée, elle simplifie le raccordement, protège les connexions et offre une intégration propre sur mur ou plafond. Ses ouvertures amovibles pour presse-étoupes, son filetage M25 et son format Ø136 × 40 mm garantissent une pose nette et flexible. L’aluminium robuste, la finition Blanc (RAL 9003) et un poids maîtrisé de 0,345 kg assurent une installation fiable, discrète et durable pour vos caméras Hanwha Vision.

Compatibilité native avec QNV-8080R/6082R

La SBV-136BW est la backbox Hanwha recommandée pour les caméras dôme QNV-8080R et QNV-6082R, entre autres modèles de la série. Cette compatibilité native garantit un alignement parfait des perçages, un passage de câbles optimisé et un montage plus rapide. Vous gagnez en fiabilité, évitez les adaptateurs superflus et conservez l’esthétique d’origine, tout en respectant les meilleures pratiques d’installation des caméras Hanwha Vision.

Câblage propre et flexible (M25, Ø19,1 mm)

Avec ses panneaux pré-découpés (knockouts) fournis et ses ouvertures amovibles pour presse-étoupes, la SBV-136BW permet un routage des câbles propre et évolutif. Le passage de câble/conduit supporte Ø19,1 mm (3/4″) avec filetage M25, idéal pour installer des presse-étoupes adaptés. Résultat : une connexion sécurisée, facilement maintenable et conforme aux standards, quel que soit le type de gaine, de conduit ou de câble utilisé.

Robuste et fiable en environnement étendu

Construite en aluminium, la SBV-136BW offre une excellente tenue mécanique et une dissipation thermique naturelle. Elle fonctionne de -50 °C à 60 °C et supporte 0 à 100 % HR, de quoi répondre à des environnements exigeants. Cette robustesse se traduit par une meilleure protection des connexions, une longévité accrue et une réduction des interventions de maintenance sur le terrain.

Design discret, finition Blanc (RAL 9003)

Avec ses dimensions compactes Ø136 × 40 mm, son poids de 345 g (0,345 kg) et sa finition Blanc (RAL 9003), la SBV-136BW se fond élégamment dans les décors clairs. Elle assure une transition esthétique entre la caméra et le support, tout en dissimulant les connexions. Votre installation gagne en sobriété, en professionnalisme et en cohérence visuelle avec les caméras Hanwha.

Caractéristiques techniques de la SBV-136BW

La SBV-136BW Boîte de jonction caméra pour QNV-8080R/6082R, aluminium blanc est un accessoire Hanwha de type backbox, conçu pour un câblage propre avec panneaux pré-découpés (knockouts) fournis et ouvertures amovibles pour presse-étoupes. Le passage câble/conduit est Ø19,1 mm (3/4″) avec filetage M25. Matériau : aluminium. Couleur : Blanc (RAL 9003). Dimensions : Ø136 × 40 mm. Poids : 345 g (0,345 kg).

Plage de fonctionnement : -50 °C à 60 °C; humidité : 0 à 100 % RH. L’indice d’étanchéité est désigné comme “waterproof” (IP non précisé). La description générale mentionne toutefois “non étanche”. En pratique, prévoyez des presse-étoupes adaptés et, si nécessaire, un joint d’étanchéité externe ou un boîtier complémentaire selon l’exposition météo et les normes de votre site.

Autres informations importantes

La SBV-136BW s’utilise notamment avec les dômes Hanwha QNV-8080R et QNV-6082R. En tant que backbox, elle facilite le passage et la jonction des câbles en mural ou plafonnier, en conservant une finition soignée. Pour les installations exposées, choisissez des presse-étoupes M25 étanches au diamètre Ø19,1 mm (3/4″) et appliquez un joint périphérique si requis.

Compte tenu de la mention “non étanche” et de la désignation “waterproof” sans IP précisée, validez l’adéquation à l’environnement exact du site. La finition Blanc (RAL 9003) s’accorde avec la plupart des caméras blanches Hanwha. L’aluminium confère robustesse et longévité, même en conditions d’humidité élevée (0 à 100 % RH) et de températures extrêmes (-50 °C à 60 °C).

FAQ

La SBV-136BW est-elle compatible avec les caméras QNV-8080R et QNV-6082R ?

Oui. La SBV-136BW Boîte de jonction caméra pour QNV-8080R/6082R, aluminium blanc est explicitement prévue pour ces modèles Hanwha. Sa conception “backbox” assure un ajustement mécanique optimal, un passage de câbles simplifié et une esthétique soignée. Cette compatibilité native évite les plaques d’adaptation et réduit les temps d’installation et de maintenance.

La SBV-136BW est-elle étanche ?

Les informations disponibles indiquent deux éléments à considérer. D’une part, la fiche la désigne comme “waterproof” (indice IP non précisé). D’autre part, elle est décrite comme “non étanche”. Par prudence, utilisez des presse-étoupes M25 appropriés au Ø19,1 mm (3/4″), ajoutez des joints d’étanchéité et protégez l’installation si elle est en extérieur fortement exposé.

Quelles sont les dimensions et le poids de la SBV-136BW ?

La backbox mesure Ø136 × 40 mm, un format compact qui facilite l’intégration en plafond ou en mur, y compris dans des espaces réduits. Son poids est de 345 g, soit 0,345 kg, idéale pour une manipulation aisée et une charge limitée sur le support. Cette compacité améliore la finition et l’alignement du câblage.

Quel est le matériau et la couleur de la SBV-136BW ?

La SBV-136BW est fabriquée en aluminium, garantissant robustesse, durabilité et une bonne dissipation thermique. Sa finition est Blanc (RAL 9003), ce qui s’accorde avec la plupart des caméras blanches Hanwha Vision. Cette teinte neutre permet une intégration visuelle discrète, essentielle pour les installations professionnelles et les environnements architecturaux soignés.

Quels types de câbles et de presse-étoupes puis-je utiliser ?

Les passages de câbles/pré-découpes acceptent Ø19,1 mm (3/4″) avec filetage M25. Vous pouvez ainsi installer des presse-étoupes adaptés à vos câbles réseau, alimentation ou conduits. Les knockouts fournis sont amovibles pour ajuster la configuration. Sélectionnez des presse-étoupes étanches si l’environnement l’exige, en cohérence avec vos contraintes IP et climatiques.

Quelles sont les conditions de fonctionnement prises en charge ?

La SBV-136BW supporte une large plage de températures de -50 °C à 60 °C et une humidité de 0 à 100 % HR. Ces caractéristiques conviennent à de nombreux environnements intérieurs et extérieurs abrités. Pour des sites exposés aux intempéries, combinez la backbox avec des presse-étoupes M25 étanches et des joints pour renforcer la protection.

Les knockouts sont-ils inclus et faciles à utiliser ?

Oui, des panneaux pré-découpés (knockouts) sont fournis. Ils sont conçus pour s’enlever proprement, afin de ne libérer que les ouvertures nécessaires au passage des câbles ou conduits. Cette approche limite les entrées d’air, de poussière et d’humidité, tout en garantissant une grande flexibilité d’orientation et de nombre de câbles à raccorder.

Cette backbox convient-elle à une installation visible et soignée ?

Absolument. Avec son format Ø136 × 40 mm, sa finition Blanc (RAL 9003) et son aluminium de qualité, la SBV-136BW offre une esthétique propre et professionnelle. Elle dissimule les jonctions, maintient les câbles et aligne parfaitement la caméra au support, apportant une finition premium aux installations Hanwha QNV-8080R/6082R.

La SBV-136BW peut-elle être utilisée en extérieur ?

Elle peut être utilisée en extérieur abrité, mais gardez à l’esprit la dualité des informations: “waterproof” mentionné sans IP précisée et “non étanche” indiqué par ailleurs. Pour l’extérieur, utilisez des presse-étoupes M25 étanches au Ø19,1 mm, ajoutez des joints et, si nécessaire, combinez avec un boîtier complémentaire pour atteindre l’étanchéité souhaitée.

Pourquoi choisir la SBV-136BW pour les caméras Hanwha ?

Parce qu’elle a été pensée par Hanwha pour leurs dômes QNV, dont QNV-8080R et QNV-6082R. Elle réduit le temps d’installation, améliore la finition et offre une gestion du câblage avec knockouts et filetage M25 adaptés. Son aluminium robuste, sa plage -50 °C à 60 °C et 0–100 % HR assurent fiabilité et durabilité.
