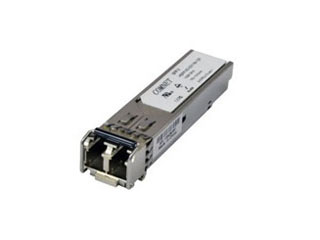

SFP-10G-ZR SFP+ 10GBASE-ZR 1550 nm monomode LC 80 km DDM

Boostez vos liaisons 10G jusqu’à 80 km avec un SFP+ ultra-fiable et simple à déployer

Le SFP-10G-ZR SFP+ 10GBASE-ZR 1550 nm monomode LC 80 km DDM de ComNet est la solution idéale pour étendre vos réseaux 10 Gigabit sur de très longues distances. Conçu pour la fibre monomode (SMF 9/125 µm) en LC duplex, il offre une portée maximale de 80 km avec une grande marge de puissance, un émetteur EML et un récepteur APD pour une réception stable et sensible. Sa surveillance numérique DDM/DOM facilite le diagnostic en temps réel, tandis que la conformité SFP+ MSA et IEEE assure une compatibilité multi-constructeurs.

Portée 80 km et 10 Gbit/s garantis

Avec la norme 10GBASE-ZR et une longueur d’onde de 1550 nm, ce module ComNet assure un débit de 10 Gbit/s stable sur 80 km de fibre monomode. La puissance émise de 0 à +4 dBm, combinée à une sensibilité de -24 dBm, fournit un budget optique robuste pour les dorsales métropolitaines, liaisons inter-sites, réseaux de transport et backbones sécurisés. Idéal pour les infrastructures nécessitant des performances constantes et une latence minimale sur de longues distances.

Fiabilité industrielle et consommation maîtrisée

Fonctionnant de -40 à +75 °C et consommant moins de 1,5 W, le SFP-10G-ZR SFP+ 10GBASE-ZR 1550 nm monomode LC 80 km DDM convient aux environnements contraignants et aux équipements denses. Sa conception SFP+ MSA optimise la dissipation thermique et garantit une intégration sûre dans les châssis haute densité. La robustesse thermique et énergétique réduit les risques de panne, assure la continuité de service et contribue à la maîtrise des coûts d’exploitation sur le long terme.

Visibilité totale grâce au DDM/DOM

La surveillance numérique (DDM/DOM) expose en temps réel température, tension, puissance TX/RX et marge optique, facilitant la prévention des incidents et l’optimisation de la qualité de service. En détectant précocement les dérives (atténuation, micro-coupures, épissures dégradées), vous réduisez les interventions urgentes et accélérez les diagnostics. Cette visibilité proactive raccourcit les délais de résolution, améliore la disponibilité des liaisons et stabilise vos performances 10G sur la durée.

Compatibilité multi-constructeurs et intégration simple

Conforme SFP+ MSA, SFF et IEEE 802.3 pour 10GBASE-ZR, ce module s’intègre facilement dans la plupart des commutateurs, routeurs et plateformes 10G. Le connecteur LC duplex standard et la fibre SMF 9/125 µm simplifient le câblage et la maintenance. Vous bénéficiez d’un déploiement rapide, d’une interopérabilité éprouvée et d’une évolutivité sans friction, tout en protégeant vos investissements existants en infrastructure optique et équipements réseau.

Description technique

Le SFP-10G-ZR SFP+ 10GBASE-ZR 1550 nm monomode LC 80 km DDM de ComNet utilise un émetteur EML et un récepteur APD pour offrir une liaison 10 Gbit/s longue portée, stable et sensible. La puissance optique émise moyenne de 0 à +4 dBm et la sensibilité du récepteur à -24 dBm (BER=1E-12) assurent un excellent budget optique, tandis que la surcharge à -7 dBm protège le récepteur des niveaux trop élevés. Le taux d’extinction ≥ 9 dB et le SMSR ≥ 30 dB garantissent une qualité spectrale supérieure.

Le module fonctionne de -40 à +75 °C et se stocke de -40 à +85 °C, avec une consommation inférieure à 1,5 W sous 3,3 V. Compatible SFP+ MSA et conforme IEEE 802.3 pour 10GBASE-ZR, il s’insère dans les ports SFP+ standard. Le format LC duplex et l’utilisation de fibre monomode SMF 9/125 µm avec 2 fibres facilitent l’installation sur des dorsales 10G métropolitaines et inter-campus jusqu’à 80 km.

Autres informations importantes

ComNet, module SFP, single mode pour utilisation avec 2 fibres, 10 GB, 1550 nm, max. 80 Km, connecteurs LC, avec DDM. Ce SFP+ a été conçu pour une interopérabilité maximale et une maintenance simplifiée via DDM/DOM. Il convient aux opérateurs, entreprises et collectivités déployant des liaisons 10G longue distance à haute disponibilité.

• Type de boîtier : SFP+
• Débit maximal : 10 Gbit/s
• Norme : 10GBASE-ZR
• Longueur d’onde : 1550 nm
• Connecteur optique : LC duplex
• Type de fibre : Monomode (SMF 9/125 µm)
• Nombre de fibres : 2
• Portée maximale : 80 km
• Type d’émetteur : EML
• Type de récepteur : APD
• Sensibilité du récepteur (BER=1E-12) : -24 dBm
• Surcharge du récepteur : -7 dBm
• Puissance optique émise (moyenne) : 0 à +4 dBm
• Taux d’extinction : ≥ 9 dB
• Rapport de suppression des modes latéraux (SMSR) : ≥ 30 dB
• Surveillance numérique (DDM/DOM) : Oui
• Tension d’alimentation : 3,3 V
• Consommation électrique : < 1,5 W
• Température de fonctionnement : -40 à +75 °C
• Température de stockage : -40 à +85 °C
• Format physique : SFP+ MSA
• Compatibilité : Conforme aux spécifications SFF (MSA) et IEEE 802.3 pour 10GBASE-ZR

FAQ

Qu’est-ce que le SFP-10G-ZR SFP+ 10GBASE-ZR 1550 nm monomode LC 80 km DDM ?

Il s’agit d’un module optique SFP+ ComNet pour liaisons 10 Gbit/s longue distance. Basé sur la norme 10GBASE-ZR et la longueur d’onde 1550 nm, il fonctionne sur fibre monomode SMF 9/125 µm avec connecteur LC duplex, jusqu’à 80 km. Il intègre la surveillance numérique DDM/DOM pour piloter en temps réel l’état optique (TX/RX, température, tension) et simplifier les diagnostics réseau.

Quelle distance maximale puis-je atteindre avec ce module ?

La portée maximale est de 80 km sur fibre monomode 9/125 µm, conformément à 10GBASE-ZR. Cette performance dépend du budget optique global, incluant l’atténuation de la fibre, les connecteurs et épissures. Grâce à une puissance émise de 0 à +4 dBm et une sensibilité de -24 dBm, le module supporte des liaisons longues tout en maintenant un BER de 1E-12 dans des conditions d’ingénierie adéquates.

Le SFP-10G-ZR est-il compatible avec mon switch/routeur ?

Oui, il est conforme aux spécifications SFP+ MSA, SFF et IEEE 802.3 pour 10GBASE-ZR, ce qui favorise l’interopérabilité avec de nombreux équipements 10G. Vérifiez néanmoins la compatibilité logicielle de votre plateforme et assurez-vous que le port SFP+ accepte les modules 10GBASE-ZR. La connectique LC duplex et la fibre SMF 9/125 µm sont requises pour une intégration optimale.

Qu’apporte la surveillance numérique DDM/DOM sur ce SFP+ ?

Le DDM/DOM fournit des mesures en temps réel de paramètres clés : puissance optique TX/RX, température interne, tension d’alimentation et éventuellement courant laser. Ces données facilitent la détection précoce de pertes anormales, d’échauffement ou de dérive de performance. Vous gagnez en proactivité pour prévenir les incidents, réduire les indisponibilités et améliorer la qualité de service globale de la liaison 10G.

Ce module convient-il aux environnements exigeants ?

Oui. Il fonctionne de -40 à +75 °C et se stocke de -40 à +85 °C, ce qui le rend adapté aux déploiements industriels, extérieurs ou en armoires techniques. Sa consommation inférieure à 1,5 W sous 3,3 V limite l’échauffement dans les châssis denses. Combiné à la qualité optique (extinction ≥ 9 dB, SMSR ≥ 30 dB), il offre une fiabilité élevée en conditions contraignantes.

Quel type de fibre et de connectique sont requis ?

Le SFP-10G-ZR utilise de la fibre monomode SMF 9/125 µm avec deux fibres (LC duplex). Une fibre est dédiée à l’émission et l’autre à la réception. Assurez-vous que le chemin optique respecte les budgets d’atténuation pour 80 km, que les connecteurs LC sont de qualité et propres, et que les épissures sont bien réalisées pour maintenir un BER de 1E-12.

Comment ce module gère-t-il la qualité du signal sur longue distance ?

Il s’appuie sur un émetteur EML fournissant une modulation propre et un taux d’extinction ≥ 9 dB, ainsi qu’un récepteur APD très sensible (-24 dBm) capable de détecter des signaux faibles. Le SMSR ≥ 30 dB améliore la pureté spectrale à 1550 nm. Ensemble, ces caractéristiques augmentent le budget optique et stabilisent la liaison 10G sur des longueurs de fibre élevées, avec une marge contre le bruit et la dispersion.

Quelles sont les limites de puissance à l’entrée du récepteur ?

La surcharge du récepteur est de -7 dBm. Si la puissance reçue dépasse cette valeur, l’APD peut saturer et dégrader le BER. Si elle est trop faible, la sensibilité de -24 dBm constitue la limite inférieure pour un BER de 1E-12. En ingénierie, on vise une fenêtre de réception sûre entre ces bornes, en ajustant les atténuations et la qualité du lien.

Puis-je mélanger ce SFP+ avec d’autres modules sur le même châssis ?

Oui, tant que le châssis respecte la norme SFP+ MSA et que l’alimentation et la dissipation thermique sont suffisantes. Le module consomme moins de 1,5 W, ce qui est favorable aux déploiements denses. Assurez-vous également que la couche physique correspondante (10GBASE-ZR) est supportée par votre équipement, et que le plan optique reste cohérent en longueur d’onde et type de fibre.

Quelles bonnes pratiques pour l’installation et la maintenance ?

Nettoyez systématiquement les connecteurs LC, contrôlez l’atténuation totale, et validez la polarité TX/RX. Utilisez le DDM/DOM pour vérifier la marge de puissance au démarrage et en routine. Évitez les courbures serrées et protégez les jarretières. Documentez les mesures initiales (TX, RX, température) afin de détecter rapidement toute dérive. Respectez les températures de fonctionnement pour une fiabilité maximale.

Ce SFP+ est-il adapté aux backbones métropolitains et inter-campus ?

Parfaitement. Sa portée 80 km, sa conformité IEEE 802.3 10GBASE-ZR, sa connectique LC duplex standard et son DDM/DOM en font un excellent choix pour les dorsales MAN, liaisons inter-sites, réseaux de transport ou de vidéosurveillance à très haut débit. Son fonctionnement -40 à +75 °C et sa faible consommation simplifient l’intégration dans des environnements variés sans compromis sur la performance.
