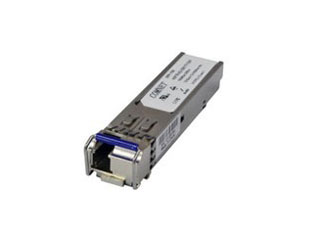

SFP-18B SFP 1G BiDi 1 fibre 1550/1310 WDM LC 60 km

SFP-18B SFP 1G BiDi 1 fibre 1550/1310 WDM LC 60 km : boostez votre backbone avec une seule fibre

Le SFP-18B SFP 1G BiDi 1 fibre 1550/1310 WDM LC 60 km de ComNet vous offre un lien Gigabit stable et longue portée sur une seule fibre monomode. Grâce au WDM bi-directionnel (Tx 1550 nm / Rx 1310 nm), vous doublez l’efficacité de votre infrastructure sans tirer de nouveaux câbles. Compatible MSA et IEEE 802.3 (1000Base‑FX), il s’insère instantanément dans vos ports SFP et livre un débit nominal de 1000 Mbit/s. Avec un budget optique de 23 dB, une sensibilité ≤ -26 dBm et un fonctionnement industriel -40 à +75 °C, il assure des connexions fiables jusqu’à 60 km.

Réduction des coûts grâce au BiDi 1 fibre

Exploitez une seule fibre monomode pour transmettre et recevoir simultanément via WDM (1550/1310 nm). Le SFP-18B SFP 1G BiDi 1 fibre 1550/1310 WDM LC 60 km diminue les CAPEX et OPEX en évitant le tirage d’une deuxième fibre et la complexité d’infrastructure. Son connecteur LC (simplex) simplifie le brassage, réduit l’occupation des tiroirs optiques et optimise les ressources existantes, tout en conservant un débit nominal de 1000 Mbit/s conforme à IEEE 802.3 et une compatibilité MSA pour une intégration transparente.

Portée garantie jusqu’à 60 km avec 23 dB de budget

Conçu pour les dorsales métropolitaines et liaisons intersites, ce module ComNet offre une portée maximale de 60 km. Sa puissance d’émission de -3 dBm et sa sensibilité de réception ≤ -26 dBm délivrent un budget de liaison optique de 23 dB, idéal pour compenser affaiblissements, épissures et connecteurs. Vous obtenez une transmission stable et à faible erreur, même sur des infrastructures longues, tout en restant transparent aux codages de données et compatible Gigabit Ethernet pour une qualité de service durable.

Fiabilité industrielle et disponibilité maximale

Le SFP-18B SFP 1G BiDi 1 fibre 1550/1310 WDM LC 60 km fonctionne de -40 à +75 °C et se stocke de -40 à +85 °C, garantissant robustesse dans des environnements exigeants. La conformité RoHS et MSA (SFP) assure fiabilité et interopérabilité avec vos châssis et switches. Cette endurance thermique et normative minimise les interruptions, sécurise vos SLA et facilite la maintenance préventive, quelle que soit la saison ou l’emplacement du site.

Intégration plug-and-play multi‑constructeurs

Grâce à la conformité MSA (SFP), ce module s’insère facilement dans la plupart des ports SFP standard du marché. La transparence protocolaire et la compatibilité Gigabit Ethernet (IEEE 802.3, 1000Base‑FX) facilitent le déploiement sans reconfiguration lourde. Le connecteur LC simplex simplifie l’installation, réduit les erreurs de câblage et accélère la mise en service, pour un temps de déploiement minimal et une évolutivité optimale de votre réseau optique.

Caractéristiques techniques et performances

Le ComNet SFP-18B est un module SFP (Small Form‑Factor Pluggable, mini‑GBIC) 1G BiDi destiné aux liaisons longue distance. Il supporte IEEE 802.3 (1000Base‑FX) avec un débit nominal de 1000 Mbit/s. Conçu pour fibre monomode, il n’utilise qu’une seule fibre (WDM) via un connecteur optique LC (simplex). La longueur d’onde d’émission (Tx) est de 1550 nm, et la réception (Rx) de 1310 nm, pour une portée maximale de 60 km. La puissance d’émission est de -3 dBm, la sensibilité de réception ≤ -26 dBm, offrant un budget de liaison de 23 dB.

Ce SFP-18B est conforme MSA (SFP) et RoHS, transparent aux codages de données et compatible Gigabit Ethernet. Il garantit un fonctionnement industriel de -40 à +75 °C et une plage de stockage de -40 à +85 °C, assurant fiabilité et stabilité dans des environnements exigeants. Optimisé pour les réseaux backbone, campus et vidéosurveillance, il s’intègre aisément dans les équipements compatibles MSA pour des extensions de réseau performantes et pérennes.

Autres informations importantes

Pour que le SFP-18B SFP 1G BiDi 1 fibre 1550/1310 WDM LC 60 km fonctionne correctement, utilisez un module complémentaire apparié inverse (Tx 1310/Rx 1550) à l’autre extrémité. Employez des jarretières LC simplex monomode, contrôlez la propreté des férules et vérifiez le budget optique total (23 dB) en tenant compte des épissures, connecteurs et atténuateurs éventuels.

Respectez les plages thermiques (-40 à +75 °C en service, -40 à +85 °C en stockage) pour maintenir la performance. La compatibilité MSA assure l’intégration dans de nombreux switches SFP ; vérifiez néanmoins la liste de compatibilité de votre constructeur et l’activation du 1000 Mbit/s conforme IEEE 802.3.

FAQ

Ce module est‑il compatible avec mon switch SFP existant ?

Le SFP-18B est conforme MSA (SFP), ce qui assure une large interopérabilité avec la plupart des châssis et switches équipés de ports SFP standard. Il supporte IEEE 802.3 (1000Base‑FX) à 1000 Mbit/s. Vérifiez toutefois les politiques de verrouillage de certains fabricants et assurez-vous que votre équipement accepte des SFP tiers. Une mise à jour firmware peut parfois améliorer la compatibilité.

Quelle est la distance maximale réelle que je peux atteindre ?

La portée maximale nominale est de 60 km sur fibre monomode avec un budget optique de 23 dB (Tx -3 dBm, Rx ≤ -26 dBm). La distance réelle dépend des pertes cumulées: atténuation de la fibre, épissures, connecteurs et éventuels atténuateurs. Un calcul de budget précis est recommandé; restez en deçà de 23 dB pour garantir un fonctionnement stable et un faible taux d’erreur.

Puis-je l’utiliser avec une seule fibre existante déjà occupée ?

Ce SFP BiDi WDM est conçu pour fonctionner sur une seule fibre (LC simplex). Il nécessite toutefois un appairage de longueurs d’onde avec l’extrémité opposée: ce modèle émet en 1550 nm et reçoit en 1310 nm, il doit donc être associé à un module complémentaire Tx 1310/Rx 1550. Assurez-vous que la fibre disponible est monomode et que le budget optique reste inférieur à 23 dB.

Quelles sont les longueurs d’onde utilisées et pourquoi ?

Le SFP-18B émet en 1550 nm (Tx) et reçoit en 1310 nm (Rx). Cette paire de longueurs d’onde permet la transmission bidirectionnelle simultanée sur une seule fibre via WDM, doublant l’efficacité de l’infrastructure. La fenêtre 1550 nm présente une atténuation plus faible sur longues distances, tandis que 1310 nm complète le canal de retour, assurant une liaison stable jusqu’à 60 km sur fibre monomode.

Quelle est la différence entre BiDi et un SFP duplex classique ?

Un SFP duplex classique nécessite deux fibres (une pour Tx, une pour Rx) via un connecteur LC duplex. Le SFP-18B BiDi utilise une seule fibre (LC simplex) et sépare Tx/Rx grâce au WDM (1550/1310 nm). Cela réduit les coûts de câblage, simplifie le brassage et est idéal lorsque les paires de fibres sont limitées, tout en maintenant un débit Gigabit conforme IEEE 802.3.

Le module supporte‑t‑il les environnements industriels sévères ?

Oui. Le SFP-18B fonctionne de -40 à +75 °C et se stocke de -40 à +85 °C. Cette large plage thermique garantit la fiabilité dans les armoires extérieures, sites industriels et infrastructures urbaines. La conformité RoHS et MSA, combinée à un budget de 23 dB et une sensibilité ≤ -26 dBm, assure des performances stables même avec des variations de température importantes.

Ce SFP est‑il vraiment Gigabit et quels protocoles sont pris en charge ?

Le module délivre un débit nominal de 1000 Mbit/s (Gigabit Ethernet) et est conforme IEEE 802.3, 1000Base‑FX. Il est transparent aux codages de données, ce qui facilite l’acheminement de trames Gigabit Ethernet sans altération. Grâce à sa conformité MSA, il s’intègre aisément dans les ports SFP standards et prend en charge les services Gigabit typiques des backbones, campus et liaisons intersites.

Quels cordons et connecteurs dois‑je utiliser ?

Utilisez des jarretières monomode avec connecteur LC simplex, puisqu’il s’agit d’un SFP BiDi 1 fibre. Assurez la propreté des connecteurs et des férules pour préserver la sensibilité (≤ -26 dBm) et le budget de 23 dB. Évitez les rayons de courbure excessifs et vérifiez que le chemin optique ne dépasse pas la portée de 60 km en tenant compte des pertes cumulées.

Comment vérifier que mon budget optique est suffisant ?

Calculez l’atténuation totale: longueur de fibre x atténuation/km, plus pertes des épissures et connecteurs. Comparez au budget de 23 dB du SFP-18B (Tx -3 dBm, Rx ≤ -26 dBm). Si la valeur totale est inférieure à 23 dB, la liaison devrait fonctionner. Laissez une marge de sécurité pour vieillissement, variations thermiques et tolérances d’optique active.

Quelles sont les exigences de conformité et sécurité ?

Le SFP-18B est conforme MSA (SFP) et RoHS. Respectez les consignes de sécurité optique: ne regardez jamais dans les connecteurs, même si la lumière n’est pas visible. Protégez les ports avec des capuchons, nettoyez avant insertion, et évitez l’électricité statique lors de la manipulation. Ces bonnes pratiques préservent la performance et limitent les risques pour les équipements et les opérateurs.

Le SFP‑18B convient‑il à la vidéosurveillance et aux liaisons backbone ?

Oui. Avec 60 km de portée, 1000 Mbit/s, un budget de 23 dB, et une large plage thermique, le SFP-18B s’adapte aux backbones métropolitains, liaisons intersites, transport IP et vidéosurveillance longue distance. Sa transparence protocolaire et la compatibilité IEEE 802.3 assurent une transmission fluide des flux, tandis que le BiDi 1 fibre optimise l’utilisation des infrastructures existantes.
