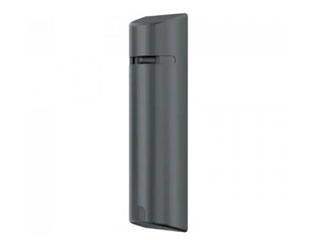

SLA-T4680DA objectif pinhole 2MP 4,6mm pour montant de porte

SLA‑T4680DA : l’objectif pinhole 2MP 4,6 mm pour montant de porte qui allie discrétion, qualité et fiabilité

Le SLA‑T4680DA est l’objectif pinhole 2MP 4,6 mm pour montant de porte idéal pour une vidéosurveillance ultra-discrète et performante. Conçu par Hanwha pour s’intégrer parfaitement aux unités principales PNM‑9000QB et XNB‑6001/XNB‑6002, il délivre une image Full HD 1920×1080 avec un capteur CMOS 1/2,8″ lumineux (F2,5) et une sensibilité jusqu’à 0,06 lux. Son champ de vision horizontal de 73° couvre efficacement les accès tout en restant invisible, grâce à son boîtier noir et sa lentille pinhole. Installation facilitée via RJ12 et câble 8 m, pour une mise en œuvre propre sur tout montant de porte.

Discrétion maximale pour les accès sensibles

Grâce à sa conception pinhole (lentille type trou d’épingle) et son boîtier noir, le SLA‑T4680DA se fond naturellement sur un montant de porte. Sa lentille compacte et son design minimaliste réduisent les risques de vandalisme et d’évitement de caméra. L’orientation pan flexible de −30° à +30° permet d’ajuster finement le cadrage depuis le chambranle, tout en conservant l’aspect discret exigé dans les environnements d’accueil, banques, espaces corporate et halls d’immeubles, où la surveillance doit rester efficace sans attirer l’attention.

Image Full HD 2MP même en faible luminosité

Le module d’objectif 2 MP délivre une résolution de 1920 × 1080 pour des détails nets sur les visages et badges. Son capteur CMOS 1/2,8″ associé à une ouverture F2,5 et une sensibilité minimale de 0,06 lux garantit une image exploitable dans les espaces peu éclairés. La focale fixe 4,6 mm offre un angle horizontal de 73° (39° vertical, 85° diagonal), idéal pour couvrir un palier ou une entrée, sans distorsion excessive ni perte de nuances dans les zones sombres.

Installation rapide sur montant de porte

Conçu pour une pose propre sur un montant de porte, le SLA‑T4680DA simplifie la mise en œuvre grâce à son câble RJ12 de 8 m et sa connexion directe à l’unité principale. Sa légèreté (boîtier 70 g, lentille 41 g) et ses dimensions compactes facilitent l’intégration dans des espaces étroits. Il fonctionne de −10 °C à +55 °C, avec une humidité de 0 à 90 % HR, offrant une fiabilité élevée dans les entrées, halls et sas à fort passage.

Intégration Hanwha sans effort

Le SLA‑T4680DA s’intègre nativement aux unités Hanwha PNM‑9000QB, XNB‑6001 et XNB‑6002, assurant une compatibilité totale et une configuration fluide. Les installateurs bénéficient d’une solution éprouvée, soutenue par l’écosystème Hanwha Vision, avec une cohérence de qualité et de support. Cette intégration réduit le temps de déploiement, sécurise la chaîne d’image et garantit la stabilité à long terme, tout en préservant la discrétion de l’installation sur les montants de porte.

Description technique

Le SLA‑T4680DA est un objectif pinhole 2 mégapixels spécialement conçu pour une installation sur montant de porte. Il propose une focale fixe de 4,6 mm associée à une ouverture maximale F2,5, pour un compromis optimal entre champ de vision et précision des détails. Le capteur CMOS 1/2,8″ enregistre en 1920 × 1080 px, avec une sensibilité minimale de 0,06 lux en couleur, garantissant une image exploitable même dans des conditions de faible luminosité typiques des halls et sas.

Son champ de vision est de 73° à l’horizontal, 39° à la verticale et 85° en diagonal. La distance minimale de mise au point est de 0,3 m et la mise au point est fixe, supprimant les besoins d’ajustements fréquents. Le module se relie via RJ12 à l’unité principale compatible et est livré avec un câble de 8 m. La tête peut pivoter de −30° à +30° pour un cadrage précis depuis un chambranle.

Autres informations importantes

• Marque / Modèle : Hanwha SLA‑T4680DA objectif pinhole 2MP 4,6mm pour montant de porte
• Capteur d’image : CMOS 1/2,8″
• Résolution maximale : 1920 × 1080 px (2 Mégapixels)
• Taille du capteur : 1/2,8″
• Sensibilité minimale (illuminance) : 0,06 lux (F2,5, couleur)
• Objectif — focale : 4,6 mm (fixe)
• Ouverture maximale : F2,5
• Type d’objectif : Pinhole (lentille de type trou d’épingle)
• Champ de vision (Horiz. × Vert. × Diag.) : 73° × 39° × 85°
• Distance minimale de mise au point : 0,3 m
• Contrôle de mise au point : Fixe
• Connectique de montage : RJ12 (connexion à l’unité principale)
• Longueur du câble : 8 m
• Plage de rotation / orientation : Pan flexible −30° à +30°
• Température de fonctionnement : −10 °C à +55 °C
• Température de stockage : −50 °C à +60 °C
• Humidité de fonctionnement : 0 à 90 % HR
• Matériaux : Boîtier : plastique ; Lentille : plastique et aluminium
• Couleur du boîtier : Noir
• Dimensions (boîtier, L × H × P) : 42,9 × 33,0 × 170,0 mm
• Poids (boîtier) : 70 g
• Dimensions (lentille, L × H × P) : 30,0 × 27,9 × 45,0 mm
• Poids (lentille) : 41 g
• Compatibilité (unités principales) : PNM‑9000QB, XNB‑6001, XNB‑6002
• Installation sur un montant de porte, boîtier noir pour discrétion maximale

FAQ

Le SLA‑T4680DA est‑il une caméra autonome ou un module d’objectif ?

Le SLA‑T4680DA est un module d’objectif pinhole 2 MP conçu pour fonctionner avec des unités principales Hanwha compatibles (PNM‑9000QB, XNB‑6001, XNB‑6002). Il ne s’agit pas d’une caméra IP autonome : l’encodage, l’alimentation et la gestion de l’image sont assurés par l’unité principale, reliée via un câble RJ12 fourni de 8 mètres.

Avec quelles unités principales le SLA‑T4680DA est‑il compatible ?

Ce modèle est spécifiquement compatible avec les unités Hanwha PNM‑9000QB, XNB‑6001 et XNB‑6002. Cette compatibilité garantit une intégration immédiate, un paramétrage simplifié et une stabilité optimale. L’association avec ces plateformes assure la cohérence des fonctions d’image, de l’alimentation et du contrôle à distance, tout en maintenant la discrétion d’une installation sur montant de porte.

Pourquoi choisir une lentille pinhole pour un montant de porte ?

La lentille pinhole, très discrète, permet de surveiller un accès sans attirer l’attention. Installée sur un montant de porte, elle capte des scènes réalistes grâce à un champ de vision horizontal de 73°. Elle limite le vandalisme, évite l’éblouissement visuel d’une caméra volumineuse à l’entrée et demeure idéale pour les halls, sas de sécurité et zones d’accueil sensibles.

Quelle qualité d’image puis‑je attendre en faible luminosité ?

Le SLA‑T4680DA offre une image Full HD 1920 × 1080 avec un capteur CMOS 1/2,8″ et une ouverture F2,5. Sa sensibilité minimale de 0,06 lux en couleur permet de conserver des détails utiles (visages, badges) dans des environnements faiblement éclairés, comme des couloirs ou entrées à lumière réduite, sans éclairage supplémentaire dans de nombreux cas.

L’installation est‑elle compliquée sur un chambranle de porte ?

Non. Le module est pensé pour une pose sur montant de porte. Il est compact et léger, se relie simplement à l’unité principale via RJ12, et dispose d’un câble de 8 m pour faciliter le passage discret. De plus, la rotation pan flexible de −30° à +30° aide à ajuster le cadrage sans interventions mécaniques complexes ni supports encombrants.

Quel champ de vision fournit l’objectif 4,6 mm ?

La focale fixe de 4,6 mm propose un excellent compromis entre couverture et précision. Le champ de vision est de 73° à l’horizontal, 39° à la verticale et 85° en diagonal. Cela convient parfaitement à la surveillance d’un palier, d’une entrée ou d’un sas, avec un rendu naturel et une distorsion limitée, tout en conservant des détails critiques au premier plan.

La mise au point est‑elle automatique ?

La mise au point est fixe. Ce choix augmente la fiabilité et réduit les besoins d’entretien, tout en assurant une netteté stable à partir de la distance minimale de 0,3 m. Dans un contexte d’accès, cette configuration couvre efficacement la zone devant la porte, sans nécessiter d’ajustements récurrents ni de motorisation additionnelle.

Quelles sont les conditions environnementales supportées ?

Le module fonctionne de −10 °C à +55 °C et se stocke de −50 °C à +60 °C. Il tolère une humidité relative de 0 à 90 % HR. Ces plages conviennent à la plupart des environnements intérieurs protégés. Respecter les recommandations d’intégration mécanique et de cheminement de câble garantit la durabilité et la stabilité de l’image dans le temps.

Quelles sont les dimensions et matériaux du module ?

Le boîtier mesure 42,9 × 33,0 × 170,0 mm pour 70 g, tandis que la lentille fait 30,0 × 27,9 × 45,0 mm pour 41 g. Le boîtier est en plastique, la lentille combine plastique et aluminium. La finition noire assure une intégration visuelle discrète sur un chambranle et réduit la détection par le public, tout en restant robuste et légère pour l’installation.

Le câble RJ12 de 8 m est‑il suffisant pour mon installation ?

Dans la plupart des cas d’installation sur montant de porte, les 8 mètres fournis suffisent pour rejoindre proprement l’unité principale PNM‑9000QB ou XNB‑6001/XNB‑6002. Cette longueur facilite le cheminement discret depuis le chambranle jusqu’au local technique ou au plafond. Un tracé soigné, respectant les rayons de courbure et les passages protégés, garantit la fiabilité et la qualité du signal.
