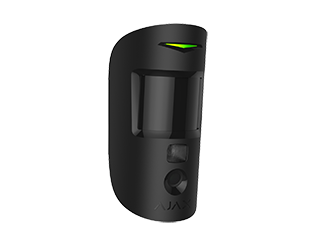

Sup MotionCam (PhOD)-B détecteur de mouvement avec caméra 12 m

Sup MotionCam (PhOD)-B : voyez l’intrusion et agissez en quelques secondes

Protégez vos locaux avec Sup MotionCam (PhOD)-B d’Ajax Superior Line, un détecteur volumétrique PIR avec caméra intégrée pour vérification photo. En cas d’alarme, recevez 1 à 5 images jusqu’à 640×480 px avec une livraison en 7 à 20 secondes, pour lever le doute sans délai. Sa portée de détection IRP atteint 12 m avec immunité aux animaux jusqu’à 20 kg. La liaison radio Jeweller et Wings couvre jusqu’à 1 700 m en espace libre. Alimenté par 2 piles CR123A préinstallées, il offre jusqu’à 4 ans d’autonomie. Certifié Grade 2, en boîtier ABS noir.

Vérification photo claire et rapide

La fonction PhOD capture automatiquement 1 à 5 images par événement pour lever le doute. Choisissez la résolution adaptée: 640×480 px, 320×240 px ou 160×120 px. Les photos arrivent en environ 7 s (160×120), 9 s (320×240) ou 20 s (640×480). L’optique PIR 24 zones × 6 plans et la sensibilité réglable (faible, moyen, élevé) améliorent la précision. Vous voyez la cause réelle d’une alarme, réduisez les fausses alertes et gagnez un temps précieux pour intervenir.

Détection fiable sans déranger vos animaux

Sup MotionCam (PhOD)-B détecte les mouvements jusqu’à 12 m avec un angle horizontal de 88,5° et vertical de 80°. Son immunité aux animaux couvre les compagnons jusqu’à 20 kg et 50 cm de hauteur. La vitesse de déplacement recommandée de 0,3 à 2,0 m/s permet de capter la plupart des mouvements humains tout en filtrant ceux des animaux domestiques. Résultat: une sécurité efficace au quotidien sans déclencher d’alertes inutiles lorsque votre animal circule.

Portée radio étendue et transmission sécurisée

Conçu pour les installations exigeantes, l’appareil combine Jeweller (événements/alertes) et Wings (photos) à ≈868 MHz, avec une portée radio en espace libre jusqu’à 1 700 m. La puissance RF s’auto‑règle jusqu’à 20 mW selon l’environnement, assurant stabilité et autonomie. Les indicateurs LED (alarme, tamper, signal) facilitent les diagnostics. Le polling paramétrable de 12 à 300 s permet d’ajuster la supervision radio à votre stratégie de sécurité tout en optimisant la durée de vie des piles.

Installation rapide, design certifié et durable

L’installation à 2,4 m de hauteur se fait en quelques minutes. Le boîtier ABS noir, compact (135 × 70 × 60 mm) et léger (≈167 g), s’intègre discrètement à tout intérieur. L’appareil est certifié Grade 2 et bénéficie d’un indice IP50, avec une plage de fonctionnement de −10 °C à +40 °C et jusqu’à 75 % d’humidité. Le contact anti‑sabotage (arrachement/ouverture) protège votre système, tandis que les piles CR123A assurent jusqu’à 4 ans d’autonomie.

Description technique

Sup MotionCam (PhOD)-B est un détecteur volumétrique PIR avec caméra VGA pour vérification photo. Il offre une portée de détection de 12 m, un angle horizontal de 88,5° et vertical de 80°, avec une vitesse de détection recommandée de 0,3 à 2,0 m/s. La sensibilité est réglable sur trois niveaux et l’optique PIR comporte 24 zones × 6 plans. La caméra capture jusqu’à 5 images par événement, en 640×480, 320×240 ou 160×120 px, livrées en 7 à 20 s selon la résolution.

Le module radio combine Jeweller pour les événements et Wings pour les photos, à ≈868 MHz, avec portée jusqu’à 1 700 m et puissance auto‑régulée jusqu’à 20 mW. Alimentation par 2 piles CR123A (3,0 V) préinstallées, offrant 4 ans d’autonomie (PhOD désactivée) ou ≈3 ans (PhOD activée). Immunité aux animaux jusqu’à 20 kg/50 cm, anti‑sabotage tamper, Grade 2, IP50, −10 °C à +40 °C, 75 % HR, boîtier ABS noir. Dimensions 135 × 70 × 60 mm, ≈167 g. Polling 12–300 s.

Caractéristiques détaillées

• Type de capteur : Détecteur volumétrique PIR avec caméra pour vérification photo (fonction PhOD)
• Portée de détection : 12 m
• Angle de détection horizontal : 88,5°
• Angle de détection vertical : 80°
• Hauteur d’installation recommandée : 2,4 m
• Résolution maximale de la caméra : 640 × 480 px (VGA)
• Résolutions prises en charge : 640 × 480 px, 320 × 240 px, 160 × 120 px
• Nombre d’images par événement : Jusqu’à 5 images (1–3 images possible à 640×480 ; 1–5 images à 320×240 ou 160×120)
• Temps de délivrance des photos : Jusqu’à 7 s (160×120), jusqu’à 9 s (320×240), jusqu’à 20 s (640×480)
• Protocoles radio pour transmission : Jeweller (événements/alarme) et Wings (photos)
• Fréquence radio : ≈868 MHz
• Portée radio en espace libre : Jusqu’à 1 700 m
• Puissance RF maximale : Jusqu’à 20 mW (valeur auto‑réglable selon conditions)
• Alimentation : 2 × piles CR123A (3,0 V) préinstallées
• Autonomie des piles : Jusqu’à 4 ans (Photo sur demande désactivée) / ≈3 ans (Photo sur demande activée)
• Sensibilité : Réglable sur 3 niveaux (faible, moyen, élevé)
• Lentille PIR (zones/plans) : 24 zones × 6 plans
• Immunité aux animaux de compagnie : Poids ≤ 20 kg, hauteur ≤ 50 cm
• Anti‑masquage : Non (pas de détection de masquage)
• Anti‑sabotage / tamper : Détection d’arrachement/d’ouverture (tamper)
• Classe de sécurité : Grade 2
• Indice de protection (IP) : IP50
• Plage de température de fonctionnement : −10 °C à +40 °C
• Humidité admissible : Jusqu’à 75 % HR
• Matériau du boîtier : ABS plastique
• Dimensions (H × L × P) : 135 × 70 × 60 mm
• Masse : ≈167 g
• Indicateurs lumineux : LED d’alarme, tamper et signal ; témoin de détection de mouvement
• Vitesse de détection recommandée : 0,3 à 2,0 m/s (vitesse de déplacement détectée)
• Période d’interrogation (polling) : 12–300 s (paramétrable)
• Couleur : Noir
• Gamme : Ajax Superior Line MotionCam
• Référence : Sup MotionCam (PhOD)-B Ajax

FAQ

Qu’est‑ce que Sup MotionCam (PhOD)-B et à quoi sert la fonction PhOD ?

Sup MotionCam (PhOD)-B est un détecteur de mouvement volumétrique PIR avec caméra intégrée pour vérification photo. La fonction PhOD (Photo on Demand/Vérification photo) capture 1 à 5 images lors d’un événement afin de lever le doute. Vous pouvez choisir la résolution (jusqu’à 640×480 px) et recevoir les images en 7 à 20 secondes selon la définition sélectionnée.

La détection est‑elle compatible avec les animaux domestiques ?

Oui. Le détecteur offre une immunité aux animaux jusqu’à 20 kg et 50 cm de hauteur. Combinée à la sensibilité réglable sur trois niveaux et à la vitesse de détection recommandée de 0,3 à 2,0 m/s, cette caractéristique limite les fausses alarmes dues aux animaux. Placez l’appareil à 2,4 m pour optimiser le champ et respecter l’immunité aux PET.

Quelle est la portée de détection et l’angle couvert ?

La portée IRP atteint 12 m. Le Sup MotionCam (PhOD)-B couvre un angle horizontal de 88,5° et vertical de 80°. Sa lentille PIR 24 zones × 6 plans améliore la couverture volumétrique et la précision des détections. En respectant la hauteur d’installation recommandée (2,4 m) et l’orientation conseillée, vous exploitez pleinement le champ de vision du détecteur.

Quelle est l’autonomie et quel type de piles utiliser ?

L’appareil est alimenté par 2 piles CR123A (3,0 V) préinstallées. L’autonomie atteint jusqu’à 4 ans lorsque la Photo sur demande est désactivée, et environ 3 ans lorsque la fonction est activée. Le polling radio est paramétrable de 12 à 300 secondes pour ajuster la supervision et l’économie d’énergie selon les besoins de votre site.

Comment sont transmises les alarmes et les photos ?

Les événements et alarmes utilisent le protocole Jeweller, tandis que les photos sont transmises via Wings. Ces liaisons opèrent à ≈868 MHz, avec une portée radio en espace libre jusqu’à 1 700 m et une puissance RF auto‑régulée jusqu’à 20 mW. Cette architecture garantit des alertes rapides, une transmission d’images fiable et une excellente endurance énergétique.

Le produit est‑il adapté à une installation intérieure exigeante ?

Oui. Le Sup MotionCam (PhOD)-B est certifié Grade 2, dispose d’un indice IP50 et fonctionne de −10 °C à +40 °C, jusqu’à 75 % d’humidité. Le boîtier ABS noir est robuste et discret. Le contact anti‑sabotage (tamper) détecte l’ouverture et l’arrachement. Ces caractéristiques en font un choix pertinent pour des applications résidentielles et professionnelles en intérieur.

Combien d’images puis‑je recevoir par événement et à quelle vitesse ?

Vous pouvez recevoir jusqu’à 5 images par événement. En 640×480 px (VGA), 1 à 3 images sont possibles, tandis qu’en 320×240 ou 160×120 px, 1 à 5 images sont prises. Les délais de livraison typiques sont d’environ 20 s en 640×480, 9 s en 320×240 et 7 s en 160×120, selon la qualité radio et l’environnement.

Le détecteur dispose‑t‑il d’une protection anti‑masquage ?

Non, il ne dispose pas de détection de masquage. En revanche, il intègre une protection anti‑sabotage via un contact tamper (arrachement et ouverture). En combinant une installation correcte à 2,4 m, un positionnement judicieux et la supervision radio (polling 12–300 s), vous obtenez un excellent niveau de sécurité globale en Grade 2.

Quelles sont les dimensions et les indicateurs disponibles ?

Le Sup MotionCam (PhOD)-B mesure 135 × 70 × 60 mm pour une masse d’environ 167 g. Il inclut des LED d’alarme, de tamper et de signal, ainsi qu’un témoin de détection de mouvement. Ces indicateurs facilitent l’installation, le diagnostic de portée radio et la maintenance, en offrant un retour d’information immédiat sur l’état de l’appareil.

Quels conseils d’installation pour une performance optimale ?

Installez le détecteur à 2,4 m de hauteur, orienté vers la zone à protéger, en évitant les sources de chaleur directes. Respectez la vitesse de détection recommandée (0,3 à 2,0 m/s) et sélectionnez l’un des trois niveaux de sensibilité selon l’environnement. Réglez le polling entre 12 et 300 s pour équilibrer réactivité et autonomie, et vérifiez la qualité du signal radio à ≈868 MHz.
