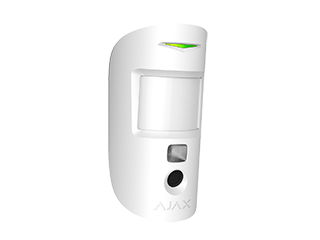

Sup MotionCam S (PhOD)-W détecteur de mouvement PIR photo 12m

Sup MotionCam S (PhOD)-W : la détection qui prouve, alerte et rassure

Le Sup MotionCam S (PhOD)-W Ajax de la gamme Ajax Superior Line MotionCam sécurise vos espaces avec une détection PIR précise jusqu’à 12 m et fournit, en cas d’alerte, des photos claires pour lever le doute. Grâce aux protocoles radio Jeweller et Wings, il transmet les événements et images rapidement sur de longues distances. Son immunité aux animaux jusqu’à 20 kg évite les fausses alarmes. Blanc, certifié Grade 2 (EN 50131), il offre jusqu’à 4 ans d’autonomie avec 2 piles CR123A.

Preuve visuelle immédiate (PhOD)

Le Sup MotionCam S (PhOD)-W capture jusqu’à 5 images par détection pour confirmer l’événement en temps réel. Choisissez la résolution adaptée : 640×480, 320×240 ou 160×120 px. Les transmissions sont rapides : jusqu’à 20 s en 640×480, 9 s en 320×240 et 7 s en 160×120. Son éclairage infrarouge intégré assure des clichés exploitables de nuit. La fonction Photo On Demand (PhOD) est contrôlée par permissions, scénarios ou planning, garantissant une vraie maîtrise de la confidentialité.

Détection fiable, fausses alertes réduites

Conçu comme un détecteur volumétrique PIR avec fonction photo, il couvre 12 m avec des angles de 88,5° (horizontal) et 80° (vertical). La sensibilité est réglable sur 3 niveaux pour s’adapter à l’environnement et aux risques. Sa vitesse de détection de 0,3–2,0 m/s capte efficacement les intrusions humaines, tandis que l’immunité aux animaux jusqu’à 20 kg et 50 cm de hauteur limite les déclenchements dus aux animaux domestiques. Résultat : une sécurité pertinente, sans nuisance inutile.

Autonomie longue durée et alimentation sécurisée

Alimenté par 2 piles CR123A (3,0 V) préinstallées, le Sup MotionCam S (PhOD)-W affiche une autonomie calculée jusqu’à 4 ans (PhOD désactivé) ou 3 ans (PhOD activé). Tension nominale 6 V, plage 4,2–6,2 V, capacité totale annoncée 3 300 mAh. Il gère finement l’énergie : courant de repos 0,058 mA, courant max 18 mA, seuil batterie faible 4,55 V avec récupération à 4,9 V, fin de vie à 4,2 V. Vous anticipez les remplacements sans surprise.

Radio robuste et portée étendue

Les protocoles Jeweller (alarmes) et Wings (images) opèrent sur 868,0–868,6 MHz, avec une portée radio en espace libre d’environ 1 700 m. La puissance RF maximale (ERP) atteint 20 mW pour des communications stables, même dans des environnements exigeants. Cette architecture radio double garantit une alerte immédiate couplée à une transmission photo fluide, de jour comme de nuit, afin d’accélérer la levée de doute et le traitement des événements critiques.

Résistance et sécurité renforcées

Conçu pour durer, le boîtier ABS résiste aux chocs (IK04), à la poussière (IP50) et aux conditions de -10 °C à 40 °C, jusqu’à 75 % d’humidité. L’anti-sabotage est assuré par un contact d’ouverture (tamper) et une fixation par vis de maintien. Certifié Grade 2 (EN 50131), il répond aux exigences des installations résidentielles et professionnelles. Sa finition blanche s’intègre discrètement tout en offrant une protection fiable au quotidien.

Installation précise et confidentialité maîtrisée

L’installation à 2,4 m de hauteur optimise le champ de vision et la détection à 12 m. Ajustez la sensibilité (3 niveaux) pour équilibrer réactivité et stabilité selon le site. La gestion de la confidentialité des images est native : vous définissez les permissions pour la prise de photo à la demande, par scénario ou par planning. Vous gardez le contrôle sur qui peut voir quoi, quand et pourquoi, en toute transparence et traçabilité.

Description technique du Sup MotionCam S (PhOD)-W

Le Sup MotionCam S (PhOD)-W Ajax est un détecteur volumétrique PIR avec fonction photo destiné à la levée de doute. Il couvre 12 m avec un angle horizontal de 88,5° et vertical de 80°, et détecte les mouvements de 0,3 à 2,0 m/s. Sa sensibilité est réglable sur 3 niveaux et il offre une immunité aux animaux jusqu’à 20 kg et 50 cm. Les photos sont disponibles en 640×480, 320×240 ou 160×120 px, jusqu’à 5 images par détection, avec IR pour la nuit.

La transmission d’images s’effectue en jusqu’à 20 s (640×480), 9 s (320×240) ou 7 s (160×120) grâce à Wings, tandis que Jeweller gère les alarmes en 868,0–868,6 MHz avec environ 1 700 m de portée (ERP jusqu’à 20 mW). Alimenté par 2 piles CR123A (3,0 V) pour une tension nominale de 6 V, il fonctionne entre 4,2 et 6,2 V, capacité totale 3 300 mAh, autonomie jusqu’à 4 ans (3 ans avec PhOD). Température -10 à 40 °C, humidité ≤ 75 %, IP50, IK04, boîtier ABS, 135×70×60 mm, 165 g. Anti-sabotage tamper + vis, gestion de la confidentialité par permissions, Grade 2 EN 50131.

• Type de détecteur : Détecteur volumétrique PIR avec fonction photo (PhOD)
• Portée de détection : 12 m
• Angle de détection horizontal : 88,5°
• Angle de détection vertical : 80°
• Hauteur d’installation recommandée : 2,4 m
• Vitesse de détection : 0,3–2,0 m/s
• Sensibilité : Réglable (3 niveaux)
• Immunité aux animaux : Jusqu’à 20 kg et 50 cm (hauteur)
• Résolutions d’image disponibles : 640×480 px ; 320×240 px ; 160×120 px
• Nombre d’images par détection : Jusqu’à 5 images (1–3 images à 640×480 ; 1–5 images à 320×240/160×120)
• Temps de transmission des photos : Jusqu’à 20 s (640×480), jusqu’à 9 s (320×240), jusqu’à 7 s (160×120)
• Éclairage infrarouge : Oui (IR pour mode nuit)
• Protocoles radio et fréquence : Jeweller (alarmes) et Wings (transmission d’images) — 868,0–868,6 MHz
• Portée radio en espace libre : ≈ 1 700 m
• Puissance RF maximale (ERP) : Jusqu’à 20 mW
• Alimentation : 2 × piles CR123A (3,0 V) préinstallées
• Tension nominale : 6 V ⎓
• Plage de tension de fonctionnement : 4,2–6,2 V ⎓
• Capacité batterie (totale annoncée) : 3 300 mAh
• Autonomie calculée : Jusqu’à 4 ans (photo à la demande désactivée) ; jusqu’à 3 ans (photo à la demande activée)
• Courant de repos : 0,058 mA
• Courant maximal : 18 mA
• Seuil batterie faible : 4,55 V ⎓
• Tension de récupération batterie faible : 4,9 V ⎓
• Tension fin de vie batterie : 4,2 V ⎓
• Température de fonctionnement : -10 °C à 40 °C
• Humidité de fonctionnement maximale : ≤ 75 %
• Indice de protection : IP50
• Résistance aux chocs : IK04
• Matériau du boîtier : ABS
• Dimensions (H × L × P) : 135 × 70 × 60 mm
• Poids : 165 g (blanc)
• Gestion de la confidentialité des images : Permissions utilisateur pour prise de photo à la demande / par scénario / par planning
• Anti-sabotage : Détection d’ouverture (tamper) et fixation avec vis de maintien
• Certification de sécurité : Grade 2 (conforme EN 50131)

Le Sup MotionCam S (PhOD)-W fonctionne-t-il la nuit ?

Oui. Le Sup MotionCam S (PhOD)-W intègre un éclairage infrarouge pour le mode nuit, ce qui permet de capturer des images exploitables même dans l’obscurité totale. Couplé à la détection PIR, cela garantit une levée de doute visuelle 24/7. Selon la résolution choisie, la transmission prend jusqu’à 20 s (640×480), 9 s (320×240) ou 7 s (160×120).

Quelle est la portée de détection et l’angle de couverture ?

La portée de détection PIR atteint 12 m, avec un angle horizontal de 88,5° et vertical de 80°. Pour des performances optimales, installez le Sup MotionCam S (PhOD)-W à 2,4 m de hauteur. La vitesse de détection de 0,3–2,0 m/s permet d’identifier efficacement les déplacements humains, tout en limitant les faux positifs liés à des mouvements trop lents ou trop rapides.

Comment sont gérées les photos à la demande (PhOD) ?

La prise de photo à la demande est strictement contrôlée. Vous définissez des permissions utilisateur et pouvez activer la capture par scénario ou par planning. Ainsi, seules les personnes autorisées déclenchent des images au bon moment. Cette gestion native de la confidentialité garantit transparence et conformité, tout en conservant la capacité d’obtenir des preuves visuelles pour la levée de doute lorsque c’est nécessaire.

Quelle autonomie puis-je attendre des piles ?

Le Sup MotionCam S (PhOD)-W fonctionne avec 2 piles CR123A (3,0 V) préinstallées. L’autonomie calculée peut aller jusqu’à 4 ans lorsque la photo à la demande est désactivée, et jusqu’à 3 ans lorsqu’elle est activée. La gestion d’énergie est précise : seuil batterie faible à 4,55 V, récupération à 4,9 V et fin de vie à 4,2 V, pour anticiper le remplacement.

Est-il adapté aux foyers avec animaux ?

Oui. L’immunité aux animaux s’applique jusqu’à 20 kg et 50 cm de hauteur. Associée à une sensibilité réglable sur 3 niveaux, elle réduit les fausses alertes causées par les animaux domestiques. Il reste toutefois recommandé de positionner le détecteur à 2,4 m, d’éviter les zones où l’animal peut grimper et d’ajuster la sensibilité selon l’activité animale réelle du site.

La communication radio est-elle fiable sur de longues distances ?

Absolument. Les protocoles Jeweller (alarmes) et Wings (images) opèrent sur 868,0–868,6 MHz avec une portée radio en espace libre d’environ 1 700 m et une puissance ERP jusqu’à 20 mW. Cette combinaison assure des notifications rapides et des transmissions d’images stables, même dans des installations étendues. En environnement réel, la portée dépendra de la structure du bâtiment et des interférences radio.

Le Sup MotionCam S (PhOD)-W est-il robuste face aux environnements exigeants ?

Oui. Son boîtier ABS est classé IK04 pour la résistance aux chocs et IP50 contre la poussière. Il opère de -10 °C à 40 °C, jusqu’à 75 % d’humidité. Ces caractéristiques le rendent fiable en usage résidentiel et professionnel. Pour maintenir la performance, évitez l’exposition directe à des sources de chaleur ou aux rayons du soleil dans le champ de détection.

Quelles sont les dimensions et la finition du produit ?

Le Sup MotionCam S (PhOD)-W mesure 135 × 70 × 60 mm et pèse 165 g en finition blanche. Son format compact facilite l’intégration esthétique dans les intérieurs, tout en conservant un volume suffisant pour ses capteurs PIR, son module photo et son système radio. La finition blanche se fond discrètement dans la plupart des décors résidentiels et tertiaires.

Quelles résolutions d’image puis-je choisir et combien de photos sont envoyées ?

Vous pouvez sélectionner 640×480, 320×240 ou 160×120 px selon vos besoins. Par détection, jusqu’à 5 images sont transmises : 1–3 en 640×480 et 1–5 en 320×240/160×120. Le temps de transmission va jusqu’à 20 s en 640×480, 9 s en 320×240 et 7 s en 160×120. L’IR intégré garantit des images utilisables de nuit.

Quelles protections anti-sabotage sont prévues ?

Le Sup MotionCam S (PhOD)-W inclut un contact d’ouverture (tamper) pour détecter toute tentative d’accès au boîtier ainsi qu’une fixation avec vis de maintien pour empêcher l’arrachement facile. Combinées à la certification Grade 2 (conforme EN 50131), ces protections renforcent la sécurité globale de l’installation et améliorent la fiabilité des alertes en cas de manipulation non autorisée.

Quels réglages recommandés pour une installation optimale ?

Installez le détecteur à 2,4 m, orientez-le pour couvrir la zone d’approche et évitez les sources de chaleur directes. Réglez la sensibilité (3 niveaux) selon l’environnement et la présence d’animaux. Vérifiez la qualité du lien radio Jeweller/Wings et choisissez la résolution d’image adaptée à la vitesse de transmission souhaitée. Testez la détection à différentes vitesses (0,3–2,0 m/s) pour valider la couverture réelle.
