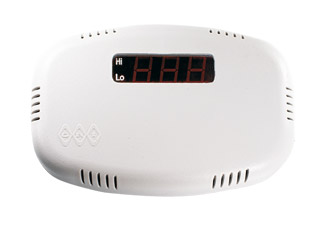

T8800 Détecteur de température programmable avec relais

T8800 Détecteur de température programmable avec relais — surveillez et protégez vos équipements avec une précision ±1 °C

Le GRI T8800 Détecteur de température programmable avec relais offre une surveillance thermique fiable et instantanée pour vos environnements critiques. Grâce à ses seuils haute et basse programmables (indicateurs Hi/Lo) et à sa sortie relais Forme C, il déclenche automatiquement vos alarmes, ventilations ou arrêts d’urgence. Utilisez le capteur interne en version boîtier ou la version T8800R avec sonde distante pour étendre la plage de mesure. Sa mémoire non volatile conserve vos seuils, tandis que son alimentation 7,5 à 15 V DC et sa faible consommation assurent une intégration simple et durable.

Précision professionnelle et plages étendues

Le T8800 délivre une précision de ±1 °C (±2 °F) pour des décisions fiables. En capteur interne, il couvre de -23 à 80 °C, idéal pour locaux techniques et enceintes contrôlées. En version T8800R avec sonde distante, la plage passe à -40 à 85 °C, adaptée aux environnements plus exigeants. Une sonde submersible est possible, ouvrant la voie à la surveillance de cuves, puisards ou bassins, sans compromis sur la réactivité ni la fiabilité.

Automatisation via relais Forme C

Grâce à sa sortie relais à contact inverseur (Forme C), le GRI T8800 s’intègre facilement à vos systèmes d’alarme, contrôleurs HVAC, automates ou dispositifs d’arrêt. Programmez des seuils Hi/Lo et laissez le relais piloter sirènes, ventilateurs ou vannes dès qu’une dérive est détectée. Alimenté en 7,5 à 15 V DC, l’appareil consomme ≈55 mA en veille et ≈65 mA en alarme, préservant vos alimentations tout en garantissant des commutations nettes et constantes.

Installation flexible avec sonde distante jusqu’à 152 m

La version T8800R avec sonde distante simplifie les déploiements dans des zones difficiles d’accès ou sensibles. Placez l’électronique en zone sécurisée et la sonde jusqu’à 152 m (500 ft) du boîtier, pour lire et déclencher localement via le relais. La possibilité d’une sonde submersible étend encore les cas d’usage, de la surveillance de fluides à la détection de gel, tout en conservant l’affichage Hi/Lo et la programmation intuitive des seuils.

Affichage clair et mémoire non volatile

L’écran à LED du T8800 affiche la température avec des indicateurs Hi/Lo explicites, facilitant les contrôles rapides sur site. La mémoire non volatile préserve les seuils de température même après coupure d’alimentation, garantissant un redémarrage sans reconfiguration. Les dimensions compactes (≈86 × 127 × 19 mm) et le poids d’environ 454 g s’adaptent aux panneaux et coffrets. Vous bénéficiez d’une solution robuste, simple à utiliser et prête à fonctionner en continu.

Description technique du T8800 Détecteur de température programmable avec relais

Le GRI T8800 est un capteur de température programmable en boîtier avec capteur interne. Il offre une plage de mesure de -23 à 80 °C en version standard et de -40 à 85 °C en version T8800R avec sonde distante. La précision est de ±1 °C (±2 °F). Les alarmes haute et basse sont entièrement programmables et signalées via des indicateurs Hi/Lo et une sortie relais à contact inverseur (Forme C), pour automatiser des actions de sécurité ou de régulation.

L’appareil s’alimente en 7,5 à 15 V DC et consomme environ 55 mA en veille, 65 mA en alarme. La mémoire non volatile conserve les seuils, assurant une remise en service immédiate après coupure. Le boîtier compact mesure ≈86 × 127 × 19 mm et pèse ≈454 g. La version T8800R autorise une sonde distante jusqu’à 152 m, avec option sonde submersible pour les applications immergées ou les environnements impliquant des liquides.

Autres informations importantes

• Type d’appareil : capteur de température programmable (capteur interne, version sur boîtier).
• Plage de mesure sans sonde distante : -23 à 80 °C.
• Plage de mesure avec sonde distante (T8800R) : -40 à 85 °C.
• Précision : ±1 °C (±2 °F).
• Alarmes : seuils haute et basse programmables (indicateurs Hi/Lo) et signalisation via relais.
• Sortie relais : contact inverseur, Forme C.
• Alimentation : 7,5 à 15 V DC.
• Consommation : ≈55 mA en veille ; ≈65 mA en alarme.
• Dimensions : ≈86 × 127 × 19 mm (≈3.4 × 4.99 × 0.75 in).
• Poids : ≈454 g (≈1 lb).
• Mémoire : non volatile, conservation des seuils.
• Option sonde distante : disponible (T8800R) jusqu’à 152 m (500 ft), sonde submersible possible.

FAQ — T8800 Détecteur de température programmable avec relais

Quelle est la différence entre le T8800 standard et le T8800R avec sonde distante ?

Le T8800 standard utilise le capteur interne intégré au boîtier, avec une plage de mesure de -23 à 80 °C. Le T8800R inclut une sonde distante permettant d’étendre la plage à -40 à 85 °C et de positionner la mesure jusqu’à 152 m du boîtier. Cette version accepte une sonde submersible, idéale pour fluides et environnements humides, tout en conservant la programmation des seuils et la sortie relais Forme C.

Comment se paramètrent les seuils d’alarme haute et basse (Hi/Lo) ?

Les seuils se programment directement depuis l’interface du T8800. Vous définissez les valeurs haute et basse souhaitées, visibles via les indicateurs Hi/Lo sur l’afficheur. Dès qu’un seuil est franchi, le relais Forme C bascule pour activer vos systèmes externes. La mémoire non volatile conserve ces réglages après coupure, ce qui évite toute reconfiguration et stabilise le fonctionnement lors des redémarrages planifiés ou imprévus.

Quel type de relais est intégré et à quoi sert un contact inverseur (Forme C) ?

Le T8800 intègre un relais à contact inverseur, dit Forme C (Form C). Cela signifie qu’il dispose d’un commun, d’un contact normalement ouvert et d’un contact normalement fermé, offrant une grande flexibilité d’intégration. Vous pouvez déclencher des alarmes, piloter une ventilation, forcer un arrêt ou remonter une alerte vers un automate/centrale. Ce schéma simplifie le câblage et permet d’adapter la logique à votre installation existante.

Quelle alimentation est nécessaire et quelle est la consommation du T8800 ?

Le T8800 fonctionne en courant continu de 7,5 à 15 V DC, pratique pour la plupart des alimentations basse tension disponibles en sécurité et automatisme. Sa consommation est d’environ 55 mA en veille et 65 mA en alarme, limitant la charge sur vos blocs d’alimentation et onduleurs. Cette faible consommation favorise l’autonomie en cas d’alimentation secourue et la stabilité des boucles d’énergie sur vos panneaux de contrôle.

Peut-on utiliser une sonde submersible et dans quels cas ?

Oui, avec la version T8800R, une sonde submersible est possible. Elle convient aux applications impliquant des liquides ou des environnements à forte humidité, comme cuves, réservoirs, puisards ou bassins. Vous bénéficiez de la plage étendue (-40 à 85 °C) et conservez la précision de ±1 °C. Le boîtier électronique reste hors zone humide, tandis que la mesure se fait au plus près du process, jusqu’à 152 m.

Quelle est la précision réelle et faut-il étalonner l’appareil ?

La précision annoncée est de ±1 °C (±2 °F). Cette précision convient à la majorité des usages industriels, tertiaires et HVAC. Un étalonnage régulier dépendra des exigences de votre process et de vos normes internes. Grâce à la stabilité de la mesure et à la mémoire non volatile des seuils, le T8800 assure un suivi cohérent. Pour des applications critiques, planifiez un contrôle périodique selon vos procédures qualité.

L’affichage Hi/Lo facilite-t-il le diagnostic sur site ?

Oui. L’écran à LED du T8800 présente clairement la température et les indicateurs Hi/Lo, ce qui permet d’identifier instantanément un dépassement de seuil. Les techniciens peuvent ainsi diagnostiquer sans outil supplémentaire si l’alarme provient d’un dépassement haut ou bas. Couplé au relais Forme C, ce retour visuel accélère les interventions, réduit les temps d’arrêt et améliore la fiabilité globale de vos systèmes de surveillance thermique.

Quelles sont les dimensions et le poids pour une intégration en panneau ?

Le boîtier du T8800 mesure environ 86 × 127 × 19 mm (≈3.4 × 4.99 × 0.75 in) pour un poids d’environ 454 g (≈1 lb). Ce format compact facilite l’intégration dans des coffrets et armoires techniques sans encombrement excessif. Son faible profil contribue à une installation propre, avec des passages de câbles optimisés, tout en conservant une excellente lisibilité de l’affichage et un accès direct à la programmation.

Jusqu’à quelle distance puis-je installer la sonde distante du T8800R ?

La sonde distante du T8800R peut être installée jusqu’à 152 m (500 ft) du boîtier. Cette longueur permet de mesurer au point critique tout en positionnant l’électronique dans une zone accessible et protégée. Vous minimisez ainsi les risques environnementaux sur l’appareil et optimisez la maintenance. Malgré la distance, la plage -40 à 85 °C et la précision ±1 °C sont préservées pour un contrôle fiable.

Que se passe-t-il en cas de coupure d’alimentation ?

Le T8800 dispose d’une mémoire non volatile qui conserve les seuils de température programmés. Ainsi, après une coupure, l’appareil redémarre avec les mêmes paramètres, sans reconfiguration. Cette continuité réduit le risque d’erreur humaine, accélère la remise en service et assure une reprise immédiate de la surveillance et des déclenchements via le relais. Couplé à une alimentation secourue, vous garantissez une disponibilité maximale de votre contrôle thermique.

Pour quels usages le T8800 est-il particulièrement adapté ?

Le T8800 convient aux salles serveurs, ateliers, chambres froides légères, laboratoires, locaux techniques et installations HVAC. La version T8800R avec sonde distante et option submersible étend l’usage aux cuves et environnements humides. Les seuils programmables, le relais Forme C et la précision ±1 °C assurent une réaction rapide aux dérives, la protection des équipements et la conformité aux procédures de surveillance de température en continu.
