TA1203 Power Enclosure boîtier alim 12V 20A 250W métal A1810-B

TA1203 Power Enclosure : alimentez vos accès en 12 V/20 A avec fiabilité, sécurité et simplicité

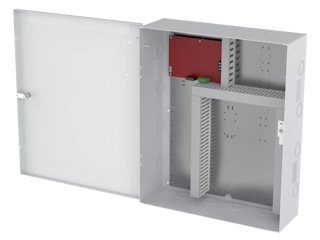

Le TA1203 Power Enclosure boîtier alim 12V 20A 250W métal A1810-B d’Axis Communications (Axis TA1203 Power Enclosure, réf. 03339-002) assure une alimentation continue, robuste et évolutive pour vos contrôleurs d’accès, dont le contrôleur de porte réseau Axis A1810-B. Conçu en acier, doté de protections et d’alertes avancées, il sécurise vos installations critiques tout en simplifiant l’intégration électrique et la maintenance. Sa puissance intégrée de 250 W, ses sorties DC dédiées et son chargeur intelligent garantissent disponibilité, longévité et tranquillité d’esprit, même en conditions exigeantes.

Puissance stable 12 V, 20 A pour charges critiques

Le TA1203 délivre jusqu’à 20 A en 12 V DC (18 A lorsque la batterie se recharge) avec une puissance intégrée de 250 W. Il propose deux sorties distinctes: DC1 en sortie continue et DC2 commutée par l’entrée FAI, pour séparer vos charges ou gérer les priorités. L’alimentation intègre une protection contre les surcharges et courts-circuits avec redémarrage automatique, garantissant la continuité des services d’accès, interphonie ou périphériques de sécurité sensibles aux chutes de tension.

Continuité de service grâce au secours batterie intelligent

Compatible avec les batteries Sealed Lead Acid (SLA), Gel cell et Lithium Fer Phosphate (LiFePO4), le TA1203 accepte un ensemble 12 V jusqu’à 80 Ah. Le chargeur microcontrôlé intégré fournit jusqu’à 2 A pour une charge optimisée et sûre, protégée par un fusible batterie ATM 30 A. Les détections et alarmes (défaut AC, défaut système, tamper/anti-ouverture, activation FAI) et les LED d’état détaillées facilitent diagnostic et maintenance préventive.

Intégration prête pour Axis A1810-B et FAI

Adapté au contrôleur de porte réseau Axis A1810-B, le TA1203 Power Enclosure simplifie le câblage et l’intégration via connecteurs dédiés: entrée AC avec harnais 3 fils pré-fabriqué, sorties DC faston, FlexIO, sorties défaut, connecteur batterie et entrée FAI. La variante avec interface d’alarme incendie (FAI) gère une entrée 12/24 V DC (12 A max) et fournit des sorties 12/24 V DC, 3,0 A par sortie (résistif) avec fusibles ATM 3 A, pour une mise en conformité facilitée.

Boîtier acier robuste, installation et maintenance facilitées

Le boîtier métallique en acier, blanc NCS S 1002-B, offre une grande capacité et des passages câbles par le haut, les côtés et le bas pour une pose propre. Dimensions 515 × 615 × 170 mm, usage de 0 °C à 49 °C, humidité jusqu’à 93 % à 32 °C, stockage −30 °C à 70 °C. Conforme aux normes EMC et sécurité, avec marquages internationaux. Sélecteur AC via cavalier JP1 et kit ferrite/inductance fourni selon le modèle 230 VAC.

Description technique

Le TA1203 Power Enclosure boîtier alim 12V 20A 250W métal A1810-B centralise l’alimentation de vos solutions de contrôle d’accès. Son module 250 W délivre 11,3–12,0 V DC, avec 20 A disponibles (18 A si la batterie se charge), et propose deux rails: DC1 en continu pour charges permanentes, DC2 pilotée par l’entrée FAI pour scénarios d’urgence. Les protections intégrées assurent redémarrage automatique après surcharge ou court-circuit.

Une interface FAI optionnelle gère entrées/sorties 12/24 V DC et des zones protégées par fusibles ATM. La supervision complète (détections défaut AC/système, tamper, FAI) et les LED d’état accélèrent le diagnostic. Le chargeur microcontrôlé 2 A optimise la longévité des batteries SLA, Gel ou LiFePO4 jusqu’à 80 Ah. Le châssis acier blanc, les multiples passages câbles et les connecteurs dédiés simplifient l’installation, tandis que la compatibilité avec Axis A1810-B garantit une intégration native et durable.

Caractéristiques techniques détaillées

• Marque et référence: Axis Communications — 03339-002.
• Compatibilité: Adapté au contrôleur de porte réseau Axis A1810-B.
• Puissance intégrée: 250 W.
• Tension d’entrée secteur: 120/230 V AC +10% / -15% à 50–60 Hz, courant d’entrée 3, 2 A.
• Tension de sortie (réglage FPO sur 12 V): 11, 3 – 12, 0 V DC.
• Courant de sortie maximal: 20 A (18 A si la batterie est en charge).
• Configuration des sorties DC: DC1 : sortie continue ; DC2 : sortie commutée par l’entrée FAI.
• Protection alimentation: Protection contre les surcharges et courts-circuits avec redémarrage automatique.
• Types de batteries supportées: Sealed Lead Acid (SLA), Gel cell, Lithium Iron Phosphate (LiFePO4) — ensemble de batterie 12 V requis.
• Capacité batterie maximale prise en charge: 80 Ah.
• Courant de charge batterie maximal: 2 A (chargeur intelligent microcontrôlé intégré).
• Fusible batterie: ATM 30 A.
• Interface alarme incendie (FAI) — alimentation et sorties (variante avec FAI): Entrée 12/24 V DC, 12 A maximum ; sorties 12/24 V DC, 3, 0 A par sortie (résistif) ; fusibles ATM 3 A par sortie.
• Matériau du boîtier: Acier.
• Couleur du boîtier: Blanc (NCS S 1002-B).
• Passage câblage: Entrée câbles par le haut, les côtés et le bas.
• Détections et alarmes: Détection défaut AC, défaut système, tamper (anti-ouverture du boîtier), activation alarme incendie (FAI).
• Indicateurs lumineux (LED): FAI, GND FLT, AC FLT, SYS FLT, AC ON ; LED statut batterie de secours (REV BAT) ; LED statut DC1/DC2 et LED sorties zone.
• Température de fonctionnement: 0 °C à 49 °C.
• Humidité de fonctionnement: Jusqu’à 93 % à 32 °C.
• Température de stockage: −30 °C à 70 °C.
• Dimensions (largeur × hauteur × profondeur): 515 × 615 × 170 mm.
• Poids: 120 VAC : 13, 8 kg ; 230 VAC : 14, 3 kg ; 120 VAC avec FAI : 14, 0 kg.
• Connecteurs principaux: Entrée AC (harnais 3 fils pré-fabriqué), sorties DC (faston), FlexIO, sorties défaut (fault output), connecteur batterie, entrée FAI.
• Fusibles de sortie: Fusibles de sortie pour chaque zone (références ATM selon configuration C8) ; pour variant FAI : fusibles 3 A par sortie.
• Normes EMC et sécurité: EMC : EN 55035, EN 55032 Class A, EN 61000-3-2, EN 61000-3-3. Sécurité : IEC/EN 62368-1, UL 294, ULC S319, ULC 60839-11-1, CSA C22.2 #107.1, CSA C22.2 #205.
• Marquages et approbations: BIS, CE, CSA, FCC, NOM, RCM, UKCA, UL, WEEE.
• Remarques sur l’alimentation secteur: Le cavalier d’entrée AC (JP1) doit être intact pour 120 VAC et coupé pour 230 VAC ; modèle 230 VAC comprend ferrite/inductance fournie.

FAQ

Qu’est-ce que le TA1203 Power Enclosure boîtier alim 12V 20A 250W métal A1810-B ?

Il s’agit d’un boîtier d’alimentation métallique Axis Communications (Axis TA1203 Power Enclosure, réf. 03339-002) fournissant 12 V DC jusqu’à 20 A, avec puissance intégrée de 250 W. Il centralise l’alimentation de systèmes de contrôle d’accès, propose sorties DC1 continue et DC2 commutée FAI, chargeur batterie intelligent, protections électriques et supervision par LED et contacts défaut.

Avec quel contrôleur est-il spécialement adapté ?

Le TA1203 est adapté au contrôleur de porte réseau Axis A1810-B. Il offre un câblage simplifié via ses connecteurs dédiés, FlexIO et sorties défaut, et une compatibilité fonctionnelle avec la logique FAI. Cette intégration native réduit le temps d’installation, améliore la fiabilité opérationnelle et facilite la maintenance dans les architectures d’accès Axis.

Quelle est la puissance et les capacités de sortie ?

La puissance intégrée atteint 250 W. En 12 V, la plage réelle (réglage FPO) est de 11,3 à 12,0 V DC. Le courant disponible est de 20 A en nominal, ou 18 A lorsque la batterie de secours se recharge. Deux sorties sont disponibles: DC1 en continu et DC2 commutée par l’entrée FAI pour prioriser les charges.

Quelles protections électriques sont incluses ?

L’alimentation intègre une protection contre les surcharges et les courts-circuits avec redémarrage automatique pour une remise en service rapide après incident. Un fusible batterie ATM 30 A protège le circuit de secours, et chaque zone de sortie dispose de fusibles dédiés (références ATM, 3 A par sortie pour la variante FAI), limitant les risques et facilitant le diagnostic.

Quelles batteries puis-je utiliser et jusqu’à quelle capacité ?

Le TA1203 accepte des batteries Sealed Lead Acid (SLA), Gel cell ou Lithium Iron Phosphate (LiFePO4). Un ensemble 12 V est requis, jusqu’à 80 Ah de capacité maximale. Le chargeur intelligent microcontrôlé fournit 2 A, optimisant la charge et préservant la longévité. Les LED d’état et la détection REV BAT facilitent le contrôle du secours batterie.

En quoi consiste l’interface FAI et quelles sont ses caractéristiques ?

La variante avec interface d’alarme incendie (FAI) offre une entrée 12/24 V DC (jusqu’à 12 A) et des sorties 12/24 V DC limitées à 3,0 A par sortie (charge résistive). Chaque sortie FAI est protégée par un fusible ATM 3 A. La sortie DC2 est commutée par l’entrée FAI, permettant des scénarios d’arrêt/activation conformes aux exigences de sécurité incendie.

Quels diagnostics et indicateurs sont disponibles ?

Le système surveille défaut AC, défaut système, tamper (anti-ouverture) et activation FAI. Les LED signalent FAI, GND FLT, AC FLT, SYS FLT, AC ON, l’état batterie de secours (REV BAT), l’état DC1/DC2 et les sorties de zone. Des sorties défaut (fault output) permettent le report d’alarme vers votre supervision ou votre contrôleur.

Quelles sont les conditions d’installation et les connecteurs ?

Le boîtier acier blanc NCS S 1002-B mesure 515 × 615 × 170 mm. Entrées câbles par le haut, les côtés et le bas pour une pose soignée. Connecteurs principaux: entrée AC via harnais 3 fils pré-fabriqué, sorties DC type faston, FlexIO, sorties défaut, connecteur batterie et entrée FAI. Les fusibles de zone sont accessibles pour une maintenance rapide.

Quelles normes et approbations sont couvertes ?

EMC: EN 55035, EN 55032 Class A, EN 61000-3-2, EN 61000-3-3. Sécurité: IEC/EN 62368-1, UL 294, ULC S319, ULC 60839-11-1, CSA C22.2 #107.1, CSA C22.2 #205. Marquages: BIS, CE, CSA, FCC, NOM, RCM, UKCA, UL, WEEE. Ces conformités assurent une intégration sereine dans des environnements réglementés et multisites.

Comment régler la tension secteur et quelles sont les conditions environnementales ?

Pour l’entrée AC, le cavalier JP1 doit être intact en 120 VAC et coupé en 230 VAC; le modèle 230 VAC comprend une ferrite/inductance fournie. Température de fonctionnement: 0 °C à 49 °C; humidité jusqu’à 93 % à 32 °C; stockage −30 °C à 70 °C. Poids: 13,8 kg (120 VAC), 14,3 kg (230 VAC), 14,0 kg avec FAI en 120 VAC.
