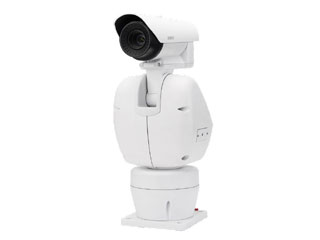

TNU-4041T Caméra thermique IP PT motorisée 640×480 19 mm IP66

TNU-4041T Caméra thermique IP PT motorisée 640×480 19 mm IP66 — détectez l’invisible et sécurisez 24/7

La TNU-4041T de Hanwha est une caméra thermique IP PT motorisée qui délivre une image 640 × 480 fluide jusqu’à 30 ips pour une détection fiable de jour comme de nuit, dans la fumée, le brouillard ou les scènes sans lumière. Son objectif 19 mm (F1.0) offre un angle horizontal de 32° et une sensibilité thermique < 50 mK pour révéler les écarts de température les plus fins. Robuste (IP66, IK10, NEMA 4X), elle intègre des analyses vidéo avancées, la stabilisation numérique, le stockage local, H.265/H.264/MJPEG et WiseStream II pour une sécurité performante et économe en bande passante.

Vision thermique haute précision

Le microbolomètre non refroidi 640 × 480 à pixels de 17 µm et une sensibilité thermique < 50 mK permettent d’identifier des écarts thermiques subtils, même à grande distance. L’objectif fixe 19 mm (F1.0) et un champ de vision de 32° × 24,3° × 39,2° offrent un équilibre idéal entre portée et couverture. Basculez entre Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron ou une palette personnalisée pour optimiser la lecture des scènes et accélérer vos prises de décision.

PT motorisée 360° pour couvrir sans angle mort

Assurez un suivi précis grâce au panoramique continu 360° et à l’inclinaison de -90° à +40°, avec vitesses ultra‑lentes de 0,025°/s pour les réglages fins et jusqu’à 120°/s en pan et 40°/s en tilt pour les interventions rapides. Programmez jusqu’à 300 préréglages et 6 groupes, avec une précision de ±0,3°. La stabilisation d’image numérique assistée par capteur gyroscopique maintient la netteté en cas de vibrations ou de vent.

Analytique intégrée pour des alertes pertinentes

La TNU-4041T embarque un large éventail d’analyses intelligentes: Tampering, Loitering, Directional Detection, Virtual Line, Enter/Exit, Appear/Disappear, Motion Detection, Audio Detection, Sound Classification, Shock Detection et Temperature Change Detection. Ces algorithmes réduisent les fausses alertes et priorisent les événements critiques. Couplés aux E/S d’alarme (1 entrée, 1 sortie) et au stockage local, ils permettent une réponse rapide et documentée, même en cas de coupure réseau.

Efficacité réseau et intégration souple

Profitez de H.265, H.264 (Main/Baseline/High) et MJPEG, optimisés par WiseStream II pour réduire la bande passante sans sacrifier la qualité. Multi‑stream jusqu’à 10 profils et unicast pour 20 utilisateurs simplifient la distribution vidéo. La compatibilité réseau est exhaustive (IPv4/IPv6, RTSP, HTTPS, SRTP, SNMP v1/v2c/v3, QoS, LLDP, Bonjour, etc.). Côté audio, entrée sélectionnable (mic/line), sortie ligne 1 Vrms et codecs G.711 u‑law, G.726 (ADPCM) et AAC‑LC.

Conçue pour durer: IP66, IK10, NEMA 4X

Le boîtier en aluminium (RAL9003) est certifié IP66, IK10 et NEMA 4X pour résister aux intempéries, aux chocs et aux environnements corrosifs. La caméra fonctionne de -40 °C à +55 °C (avec chauffage) et supporte le stockage jusqu’à -50 °C/+60 °C. Alimentation 24 VAC, consommation max 84 W (chauffage activé) ou 62 W (désactivé). Avec 11,7 kg, elle reste stable au vent, tandis que le slot MicroSD/SDHC/SDXC (256 Go) garantit une redondance locale.

Description technique de la TNU-4041T Caméra thermique IP PT motorisée 640×480 19 mm IP66

La Hanwha TNU-4041T est une caméra thermique IP motorisée PT conçue pour les sites critiques nécessitant une surveillance fiable dans l’obscurité totale. Son imageur microbolométrique non refroidi 640 × 480 à 30 ips (60 Hz) / 25 ips (50 Hz) et pixels 17 µm capture des détails thermiques avec une NETD < 50 mK. L’objectif fixe 19 mm (F1.0) délivre un angle horizontal de 32°, une distance minimale d’observation de 11 m et une mise au point fixe, simplifiant l’installation et la maintenance.

La plateforme réseau prend en charge H.265/H.264/MJPEG, WiseStream II, multi‑stream (10 profils) et jusqu’à 20 utilisateurs en unicast. Les analyses intégrées livrent des alertes contextuelles, tandis que la stabilisation numérique et le PT 360° continu assurent un suivi stable. Robuste IP66/IK10/NEMA 4X, la TNU-4041T fonctionne de -40 °C à +55 °C. Elle propose CVBS et USB Micro‑B pour l’installation, audio bidirectionnel, E/S d’alarme, microSD (256 Go) et des protocoles étendus pour une intégration sécurisée (HTTPS, TLS, SRTP, SNMP v3, QoS, etc.).

Spécifications techniques complètes

• Marque et désignation: Hanwha — TNU-4041T Caméra thermique IP PT motorisée 640×480 19 mm IP66
• Résumé produit: caméra thermique IP motorisé, 640 x 480, 30 bps, objectif 19 mm avec angle d’ouverture horizontal 32°, H.264/264/MJPEG, analyse intégrée, IK10, 24 VAC
• Type d’imageur thermique: Microbolomètre non refroidi
• Résolution: 640 × 480 (également 640 × 360, 320 × 240)
• Fréquence d’images maximale: 30 ips (60Hz) / 25 ips (50Hz)
• NETD (sensibilité thermique): < 50 mK
• Taille de pixel: 17 µm
• Objectif (focale): 19 mm (focale fixe)
• Ouverture maximale: F1.0
• Champ de vision (H × V × D): 32° × 24,3° × 39,2°
• Distance minimale d’observation: 11 m
• Mise au point: Fixe
• Sorties vidéo d’installation: CVBS 1, 0 Vp-p / 75 Ω (720×480 NTSC / 720×576 PAL) ; USB Micro‑B 1280×720 (pour installation)
• Interface d’installation vidéo: CVBS et USB (micro USB type B)
• Plage de rotation panoramique: 360° (panoramique continu)
• Vitesse panoramique: 0,025° à 120°/s
• Plage d’inclinaison: -90° à +40°
• Vitesse d’inclinaison: 0,025° à 40°/s
• Préréglages et séquences: Préréglages 300, Groupes 6
• Précision des préréglages: ±0,3°
• Compression vidéo: H.265 / H.264 (Main/Baseline/High) / MJPEG
• Codec intelligent vidéo: WiseStream II
• Profils de streaming: Multi-stream jusqu’à 10 profils, Unicast jusqu’à 20 utilisateurs
• Résolutions et modes vidéo supportés: 640×480, 640×360, 320×240
• Palettes de couleurs thermiques: Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron, Personnalisée
• Analytique intégrée: Tampering, Loitering, Directional Detection, Virtual Line, Enter/Exit, Appear/Disappear, Motion Detection, Audio Detection, Sound Classification, Shock Detection, Temperature Change Detection
• Network / Protocoles réseau: RJ‑45 10/100BASE‑T ; IPv4/IPv6, TCP/IP, UDP, RTP(RTCP), RTSP, NTP, HTTP/HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMP v1/v2c/v3, ARP, DNS, DDNS, QoS, PIM‑SM, UPnP, Bonjour, LLDP, SRTP
• Audio: Entrée selectable (mic in / line in) alimentation micro 2,5 VDC (4 mA) ; Sortie ligne max 1 Vrms ; Codecs audio : G.711 u‑law, G.726 (ADPCM), AAC‑LC
• Entrées/sorties d’alarme: Entrée 1, Sortie 1
• Interface série: Aucune
• Stockage local: Slot Micro SD/SDHC/SDXC (jusqu’à 256 Go)
• Mémoire interne: RAM 1024 Mo, Flash 256 Mo
• Consommation et alimentation: Alimentation 24 VAC ; Consommation (24 VAC) : max 84 W (chauffage activé), max 62 W (chauffage désactivé)
• Température de fonctionnement: -40 °C à +55 °C
• Température de stockage: -50 °C à +60 °C
• Humidité de fonctionnement: < 90 % HR
• Indice de protection: IP66
• Résistance au vandalisme: IK10
• Conformité boîtier: NEMA 4X
• Matériau et couleur: Aluminium, couleur blanche (RAL9003)
• Dimensions (L × H × P): 219 × 528 × 335 mm
• Poids: 11,7 kg
• Stabilisation d’image: Stabilisation numérique (capteur gyroscopique intégré)
• Remarques complémentaires: Compatible H.264/264/MJPEG selon la fiche fournie

Autres informations importantes

La TNU-4041T offre des sorties d’installation CVBS et USB Micro‑B (1280×720) pour un cadrage facilité sur site, ainsi qu’un slot microSD/SDHC/SDXC jusqu’à 256 Go pour l’enregistrement local et la redondance. Les E/S d’alarme (1/1) permettent l’interfaçage avec des dispositifs externes. L’alimentation 24 VAC soutient le chauffage intégré pour les climats rigoureux, tandis que la finition aluminium RAL9003 et la certification NEMA 4X garantissent une excellente tenue aux environnements corrosifs.

L’infrastructure réseau est sécurisée via HTTPS, SSL/TLS et SRTP, et administrable avec SNMP v1/v2c/v3, LLDP et QoS. Les multiples palettes thermiques et profils de streaming simplifient l’intégration dans vos VMS et workflows. La distance minimale d’observation est de 11 m, la mise au point est fixe, et la précision des préréglages atteint ±0,3°, assurant un repositionnement reproductible lors des rondes automatisées.

FAQ — TNU-4041T Caméra thermique IP PT motorisée 640×480 19 mm IP66

La TNU-4041T peut‑elle voir dans l’obscurité totale ?

Oui. En tant que caméra thermique avec microbolomètre non refroidi 640 × 480 et NETD < 50 mK, la TNU-4041T détecte les différences de rayonnement infrarouge indépendamment de la lumière visible. Elle fonctionne donc dans l’obscurité totale, à travers fumée légère, brume ou poussière, avec des palettes thermiques (Whitehot, Blackhot, Rainbow, etc.) pour optimiser la visualisation selon les scènes et les besoins opérationnels.

Quelles sont ses capacités PTZ et la précision de repositionnement ?

Le panoramique est continu 360° avec vitesses de 0,025° à 120°/s et l’inclinaison de -90° à +40° (0,025° à 40°/s). Vous disposez de 300 préréglages et 6 groupes, avec une précision de ±0,3°, idéale pour les rondes et le suivi d’objectifs. La stabilisation numérique par gyro aide à conserver l’image stable malgré les vibrations ou le vent.

Quels codecs vidéo et quelles optimisations de bande passante sont disponibles ?

La caméra prend en charge H.265, H.264 (profils Main/Baseline/High) et MJPEG. Elle ajoute WiseStream II pour une optimisation intelligente des flux, réduisant la bande passante et le stockage sans perdre les détails essentiels. Elle gère jusqu’à 10 profils multi‑stream et jusqu’à 20 utilisateurs en unicast, ce qui facilite la distribution vers VMS, postes de garde et enregistreurs réseau.

Quelles analyses vidéo intégrées sont proposées ?

La TNU-4041T inclut Tampering, Loitering, Directional Detection, Virtual Line, Enter/Exit, Appear/Disappear, Motion Detection, Audio Detection, Sound Classification, Shock Detection et Temperature Change Detection. Ces fonctions améliorent la pertinence des alertes et permettent d’automatiser les scénarios de sécurité, en association avec les E/S d’alarme (1 entrée, 1 sortie) et le stockage local sur microSD jusqu’à 256 Go.

Quelle est la robustesse de l’appareil pour une installation extérieure ?

Le boîtier en aluminium est certifié IP66 (étanchéité poussière/eau), IK10 (résistance aux chocs) et NEMA 4X (protection en environnements corrosifs). La caméra fonctionne de -40 °C à +55 °C, avec chauffage selon la consommation maximale spécifiée (jusqu’à 84 W), et supporte le stockage de -50 °C à +60 °C. Ces caractéristiques assurent une grande fiabilité en extérieur.

Quel est l’angle de vue et la distance minimale d’observation ?

L’objectif thermique fixe 19 mm (F1.0) offre un champ de vision d’environ 32° × 24,3° × 39,2°. La distance minimale d’observation est de 11 m, ce qui convient aux applications moyennes à longues portées. Pour l’exploitation, choisissez la palette thermique la plus lisible et utilisez les préréglages pour couvrir précisément les zones d’intérêt.

Quels protocoles réseau et sécurités sont pris en charge ?

La connectivité comprend RJ‑45 10/100BASE‑T et de nombreux protocoles: IPv4/IPv6, TCP/IP, UDP, RTP/RTCP, RTSP, NTP, HTTP/HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMP v1/v2c/v3, ARP, DNS, DDNS, QoS, PIM‑SM, UPnP, Bonjour, LLDP et SRTP. Ainsi, vous disposez d’un haut niveau d’interopérabilité, d’administration et de chiffrement des flux.

La caméra propose‑t‑elle des fonctions audio ?

Oui. Elle dispose d’une entrée audio sélectionnable (mic in / line in) avec alimentation micro 2,5 VDC (4 mA) et d’une sortie ligne (max 1 Vrms). Les codecs G.711 u‑law, G.726 (ADPCM) et AAC‑LC sont pris en charge. L’audio bidirectionnel et les analyses liées au son (détection audio, classification) enrichissent le contexte des alertes et des investigations.

Comment s’effectuent l’installation et le cadrage initial ?

Pour faciliter la mise en service, la TNU-4041T offre des sorties d’installation CVBS (0 Vp‑p / 75 Ω) et une interface USB Micro‑B 1280×720. La mise au point est fixe, ce qui accélère l’alignement. Les préréglages, la précision ±0,3° et la stabilisation numérique aident à finaliser un cadrage reproductible. L’alimentation 24 VAC assure le fonctionnement du chauffage intégré selon les conditions.

Quel stockage local et quelle mémoire interne sont disponibles ?

La caméra inclut un slot MicroSD/SDHC/SDXC jusqu’à 256 Go pour la redondance et les enregistrements en périphérie, utile en cas de coupure réseau. Elle embarque 1024 Mo de RAM et 256 Mo de Flash, assurant la stabilité logicielle et l’exécution des analytiques. Les flux multi‑stream et la gestion des utilisateurs bénéficient de cette architecture pour une exploitation fluide.

Quelles sont les dimensions, le poids et la consommation électrique ?

Les dimensions sont 219 × 528 × 335 mm pour un poids de 11,7 kg, garantissant une grande stabilité mécanique. L’alimentation est en 24 VAC avec une consommation maximale de 84 W (chauffage activé) et 62 W (chauffage désactivé). Ces valeurs doivent être prises en compte pour le choix de l’alimentation, du câblage et du support de fixation.
