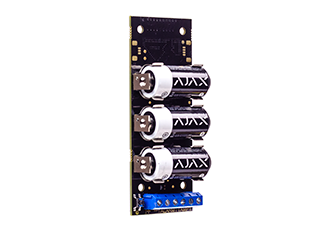

Transmitter émetteur sans fil pour détecteurs filaires 868 MHz

Transmitter émetteur sans fil pour détecteurs filaires 868 MHz — connectez vos capteurs tiers à Ajax en un clin d’œil

Le Transmitter émetteur sans fil pour détecteurs filaires 868 MHz transforme n’importe quel détecteur filaire en périphérique radio compatible avec le système de sécurité Ajax. Ce module Ajax Transmitter assure une communication bidirectionnelle ultra-fiable via le protocole Jeweller, avec chiffrement AES, authentification et détection de brouillage. Alimenté par 3 piles CR123A pour une autonomie jusqu’à 5 ans, il offre une portée radio jusqu’à 1600 m en espace ouvert. Compact (100 × 39 × 22 mm) et simple à câbler, il prend en charge NO/NC, les modes impulsionnel et bistable, ainsi qu’un tamper dédié pour une protection anti-sabotage complète.

Compatibilité universelle et intégration sans contrainte

Le Transmitter émetteur sans fil pour détecteurs filaires 868 MHz accepte 1 entrée d’alarme filaire et 1 entrée tamper, avec contacts NO/NC configurables. Il gère les modes impulsionnel (pulse) et bistable, ce qui facilite l’intégration de détecteurs d’intrusion, techniques ou boutons de panique filaires existants. Grâce à sa tension de sortie 3,3 V DC pour capteurs, vous alimentez directement de nombreux périphériques tiers, tout en conservant une installation propre, fiable et évolutive dans l’écosystème Ajax.

Portée 1600 m et sécurité radio renforcée

Basé sur Jeweller, la liaison bidirectionnelle opère dans la bande 868 MHz avec une puissance d’émission ≈ 8,76 dBm (≈ 7,52 mW). Vous bénéficiez d’une portée radio jusqu’à 1600 m en champ libre, d’un chiffrement AES, d’une authentification et d’une détection de brouillage actifs. Résultat : une transmission stable, résiliente et conforme au Niveau de fiabilité Grade 2, idéale pour les environnements résidentiels et professionnels exigeant une haute disponibilité et une surveillance continue.

Installation rapide et maintenance minimale

L’Ajax Transmitter se câble via un bornier à vis intuitif pour l’alimentation, l’entrée d’alarme et l’entrée tamper. Trois piles CR123A 3,0 V assurent jusqu’à 5 ans d’autonomie, avec un intervalle de supervision ajustable de 12 à 300 s pour optimiser la durée de vie. Le boîtier compact (100 × 39 × 22 mm) s’intègre facilement dans un coffret technique, limitant le temps de pose et les interventions ultérieures.

Protection anti-sabotage et fiabilité Grade 2

La sécurité physique est au cœur du design : un détecteur d’ouverture intégré et un accéléromètre surveillent l’arrachement ou le démontage. La supervision périodique, la détection de brouillage, le chiffrement AES et l’authentification protègent vos communications. Certes compact et léger (≈ 74 g), le module respecte un Niveau de fiabilité Grade 2, garantissant une protection adaptée aux installations professionnelles et domestiques à haut niveau d’exigence.

Description technique du Transmitter émetteur sans fil pour détecteurs filaires 868 MHz

Ajax Transmitter, module sans fil pour la connexion d’appareils tiers avec sortie câblée au système de sécurité Ajax. Il convertit un signal filaire en radio via Jeweller (communication bidirectionnelle) dans la bande 868 MHz (868,0–868,6 MHz), avec une puissance d’émission ≈ 8,76 dBm (≈ 7,52 mW). La portée atteint ≤ 1600 m en espace ouvert. Il prend en charge 1 entrée d’alarme filaire et 1 entrée tamper, avec contacts NO/NC configurables et modes impulsionnel et bistable.

L’alimentation interne repose sur 3 × piles CR123A (3,0 V) assurant jusqu’à 5 ans d’autonomie. Le module fournit 3,3 V DC aux capteurs connectés. La supervision est configurable de 12 à 300 s. La protection anti-sabotage inclut un détecteur d’ouverture et un accéléromètre. Dimensions 100 × 39 × 22 mm, poids ≈ 74 g. Connectique par bornier à vis. Sécurité des communications par chiffrement AES, détection de brouillage et authentification. Classe de fiabilité: Niveau de fiabilité Grade 2.

Autres informations importantes

• Type de dispositif : Module d’intégration sans fil pour détecteurs filaires.
• Protocole radio : Jeweller (communication bidirectionnelle).
• Bande de fréquence : 868, 0–868, 6 MHz.
• Portée radio (espace ouvert) : ≤ 1600 m.
• Puissance d’émission : ≈ 8, 76 dBm (≈ 7, 52 mW).
• Alimentation interne : 3 × piles CR123A (3, 0 V).
• Tension d’alimentation fournie aux capteurs : 3, 3 V DC.
• Nombre d’entrées filaires : 1 entrée d’alarme filaire + 1 entrée tamper.
• Types de contacts pris en charge : NO/NC (configurable).
• Modes de traitement d’entrée : Impulsionnel (pulse) et bistable.
• Protection anti-sabotage : Détecteur d’ouverture et accéléromètre (détection de démontage).
• Intervalle de supervision configurable : 12–300 s.
• Autonomie des piles : Jusqu’à 5 ans (selon usage).
• Température de fonctionnement : −25 °C à +50 °C.
• Humidité de fonctionnement maximale : Jusqu’à 75 %.
• Dimensions (H × L × P) : 100 × 39 × 22 mm.
• Poids : ≈ 74 g.
• Connectique : Bornier à vis pour alimentation, entrée d’alarme et entrée tamper.
• Sécurité des communications : Chiffrement AES, détection de brouillage et authentification.
• Classe de fiabilité : Niveau de fiabilité Grade 2.
• Ajax Transmitter, module sans fil pour la connexion d’appareils tiers avec sortie câblée au système de sécurité Ajax.

FAQ

Le Transmitter émetteur sans fil pour détecteurs filaires 868 MHz est-il compatible avec tous les détecteurs filaires ?

Oui, il accepte 1 entrée d’alarme filaire et 1 entrée tamper, avec contacts NO/NC configurables. Il gère les modes impulsionnel et bistable, ce qui couvre la majorité des détecteurs d’ouverture, mouvement, techniques (fuite, fumée avec sortie relais) et boutons. Il fournit 3,3 V DC pour alimenter de nombreux capteurs tiers directement.

Quelle est la portée radio réelle avec le protocole Jeweller en 868 MHz ?

La portée radio peut atteindre ≤ 1600 m en espace ouvert grâce au protocole Jeweller (communication bidirectionnelle) dans la bande 868 MHz. En environnement bâti, la portée dépend des matériaux, de la topologie et des interférences. Les mécanismes de chiffrement AES, d’authentification et de détection de brouillage garantissent une liaison fiable et sécurisée sur la distance.

Combien de temps durent les piles et lesquelles sont utilisées ?

Le module utilise 3 piles CR123A (3,0 V). Selon l’intervalle de supervision choisi (12–300 s), la fréquence d’activation du capteur et la qualité radio, l’autonomie atteint jusqu’à 5 ans. Vous pouvez optimiser la durée de vie en ajustant la supervision et en assurant un placement radio optimal entre le Transmitter et le hub Ajax.

Puis-je alimenter mon détecteur filaire directement depuis le module ?

Oui. Le Transmitter délivre 3,3 V DC pour alimenter des capteurs tiers à faible consommation. Cette alimentation simplifie l’intégration, réduit le câblage et assure une installation propre. Vérifiez la consommation de votre détecteur pour garantir la compatibilité et conservez la polarité correcte lors du raccordement sur le bornier à vis.

Quelles protections anti-sabotage sont intégrées ?

Le module intègre un détecteur d’ouverture et un accéléromètre pour détecter un démontage ou un arrachement. Côté radio, la sécurité est renforcée par le chiffrement AES, l’authentification et la détection de brouillage. La supervision périodique (12–300 s) permet de vérifier la présence du périphérique, contribuant à une fiabilité conforme au Niveau de fiabilité Grade 2.

Le Transmitter fonctionne-t-il par temps froid ou en milieu humide ?

Oui. La plage de température de fonctionnement est de −25 °C à +50 °C, avec une humidité admise jusqu’à 75 %. Ces spécifications couvrent la plupart des locaux techniques, garages et sites non chauffés. Assurez néanmoins une protection contre la condensation directe et installez le module dans un boîtier adapté pour de meilleures performances.

Comment se fait la connexion physique des capteurs au Transmitter ?

La connectique s’effectue via un bornier à vis dédié à l’alimentation, à l’entrée d’alarme et à l’entrée tamper. Sélectionnez NO/NC dans l’application Ajax, puis choisissez le mode impulsionnel ou bistable selon votre capteur. Respectez les polarités, fixez solidement les conducteurs et testez la détection avant la mise en service définitive.

La puissance d’émission radio est-elle conforme et sécurisée ?

La puissance d’émission est ≈ 8,76 dBm (≈ 7,52 mW), adaptée à la bande 868 MHz. Associée à Jeweller, elle offre une portée élevée tout en respectant les contraintes réglementaires. Les mécanismes de chiffrement AES, d’authentification et de détection de brouillage protègent les transmissions pour une sécurité robuste et cohérente avec le Grade 2.

Quelles sont les dimensions et le poids pour l’intégration en coffret ?

Le module mesure 100 × 39 × 22 mm pour un poids d’environ 74 g. Ce format compact facilite son intégration dans un coffret de dérivation ou à proximité du détecteur filaire existant. Veillez à laisser l’espace nécessaire pour le passage des câbles, l’accès au bornier et le remplacement futur des piles CR123A.

Le Transmitter convient-il aux installations professionnelles ?

Oui. Il répond au Niveau de fiabilité Grade 2, pertinent pour des installations résidentielles renforcées et de nombreux sites professionnels. Sa supervision configurable, sa portée ≤ 1600 m, sa détection anti-sabotage, son chiffrement AES et son fonctionnement de −25 °C à +50 °C en font une solution fiable et évolutive pour moderniser des systèmes filaires existants.
