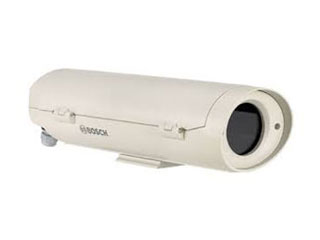

UHI-OG-0 Boîtier caméra aluminium IP66 317 mm CCTV

UHI-OG-0 Boîtier caméra aluminium IP66 317 mm CCTV — la protection Bosch qui sécurise et simplifie vos installations

Boostez la fiabilité de vos caméras avec le boîtier Bosch UHI-OG-0, une solution en aluminium conçue pour protéger durablement vos combinaisons caméra/objectif jusqu’à 317 mm. Classé IP66 et NEMA‑4X, il résiste à la poussière et aux jets d’eau tandis que ses joints en néoprène assurent une étanchéité pérenne. Le verre autonettoyant préserve la qualité d’image, même en environnements exigeants. Grâce à ses presses‑étoupes et à un routage de câbles astucieux, l’installation reste propre et rapide. Compatible Dinion (fixe, varifocale, zoom 15×), il offre une sécurité professionnelle sans compromis.

Étanchéité IP66/NEMA‑4X pour une fiabilité continue

Le UHI-OG-0 garantit une protection IP66 et NEMA‑4X, idéale pour les environnements intérieurs difficiles exposés à la poussière, à l’humidité ou aux projections d’eau. Les joints en néoprène et les raccords étanches (presses‑étoupes/liquid‑tight fittings) forment une barrière robuste autour de votre caméra. Résultat : moins d’interruptions de service, une meilleure longévité du matériel et une image stable, même lorsque les conditions varient fortement, pour une surveillance CCTV professionnelle et sans surprise.

Robustesse aluminium et sécurité antivandale

Conçu en aluminium, le boîtier interne de la série UHI allie légèreté et rigidité. Les loquets équipés de vis antivandale (tamper‑resistant screws) limitent les manipulations non autorisées et sécurisent la maintenance. Le verre autonettoyant protège l’optique contre les dépôts, assurant une clarté d’image durable. Ces atouts se traduisent par des interventions de maintenance moins fréquentes, une disponibilité accrue du système et une protection continue de vos actifs critiques.

Compatibilité large et format interne 317 mm

Le UHI-OG-0 accepte des ensembles caméra + objectif jusqu’à 317 × 81 × 89 mm (longueur maximale 317 mm), couvrant les caméras Bosch Dinion à focale fixe, varifocale et jusqu’au zoom motorisé 15×. Vous conservez ainsi la liberté de choisir l’optique la plus adaptée à votre scène. Cette compatibilité simplifie les migrations et évolutions du parc, tout en protégeant votre investissement CCTV sur le long terme.

Installation propre et rapide, câblage maîtrisé

Le cheminement de câbles est pensé pour l’efficacité : passage via la base ou l’arrière, raccords étanches en bas arrière et passages dédiés dans la base. Les trous de fixation à la base sont compatibles avec des unités pan/tilt et des têtes réglables, avec filetage caméra 1/4" si applicable. Vous gagnez du temps lors du montage, tout en obtenant une installation soignée et fiable.

UHI-OG-0 Boîtier caméra aluminium IP66 317 mm CCTV — Description technique

Le Bosch UHI-OG-0 est un boîtier interne en aluminium de la série UHI, conçu pour des combinaisons caméra/objectif jusqu’à 317 mm. Son encombrement interne maximal pour caméra + objectif est de 317 × 81 × 89 mm (longueur max. 317 mm). L’indice de protection IP66 et la conformité NEMA‑4X, renforcés par des joints en néoprène et des presses‑étoupes (raccords étanches/liquid‑tight fittings), assurent une étanchéité optimale. Le verre autonettoyant garantit une image nette sur la durée.

Les dimensions extérieures sont 171,3 × 171,3 × 480 mm (H × L × P) pour un poids de 2,30 kg. La plage de température de fonctionnement va de -40 à +50 °C. Le routage des câbles s’effectue via la base ou l’arrière, avec passages de câble dans la base. Le système de fermeture utilise des loquets avec vis antivandale. Le montage s’appuie sur des trous de fixation compatibles pan/tilt et têtes réglables, avec filetage de fixation caméra 1/4" si applicable. Compatible caméras Bosch Dinion (focale fixe, varifocale, zoom motorisé 15×).

Autres informations importantes

Usage prévu : Intérieur. Pour les applications lumineuses, une variante avec pare‑soleil est disponible : UHI‑OGS‑0. L’aluminium du corps et les joints en néoprène offrent un excellent compromis poids/solidité/étanchéité, tandis que le verre autonettoyant réduit la maintenance. Les fixations de base compatibles pan/tilt et le filetage 1/4" facilitent l’intégration. Le double cheminement de câbles (base ou arrière) et les raccords étanches en bas arrière garantissent des installations propres et durables, en conformité avec les bonnes pratiques CCTV.

FAQ — UHI-OG-0 Boîtier caméra aluminium IP66 317 mm CCTV

Quelles caméras sont compatibles avec le UHI-OG-0 ?

Le UHI-OG-0 est compatible avec les caméras Bosch Dinion, qu’elles soient à focale fixe, varifocale ou équipées d’un zoom motorisé jusqu’à 15×. Respectez l’encombrement maximal caméra + objectif de 317 × 81 × 89 mm, avec une longueur totale ne dépassant pas 317 mm. Cette compatibilité étendue facilite les upgrades et permet d’adapter précisément l’optique à chaque scène.

Le boîtier est-il utilisable à l’extérieur ?

Le modèle UHI-OG-0 est spécifié pour un usage intérieur. Toutefois, il bénéficie d’une protection IP66 et NEMA‑4X contre la poussière et les jets d’eau, ce qui le rend idéal pour des environnements intérieurs exigeants ou semi‑protégés. Pour des expositions solaires directes, envisagez la variante avec pare‑soleil UHI‑OGS‑0 et vérifiez les conditions d’installation pour rester dans la plage de température -40 à +50 °C.

Quelles sont les dimensions extérieures et le poids du boîtier ?

Les dimensions extérieures du UHI-OG-0 sont de 171,3 × 171,3 × 480 mm (H × L × P), pour un poids de 2,30 kg. Cette compacité permet de l’intégrer facilement sur des supports existants, des platines ou des unités pan/tilt. La conception en aluminium offre une excellente rigidité pour un poids contenu, simplifiant la manipulation et la mise en œuvre, tout en garantissant une durabilité élevée.

Comment se fait le passage des câbles et l’étanchéité ?

Le routage des câbles peut s’effectuer via la base ou l’arrière, selon la configuration du site. Des passages de câble sont prévus dans la base, et des raccords étanches (presses‑étoupes/liquid‑tight fittings) sont positionnés en bas arrière pour préserver l’indice IP66. Cette architecture permet une finition propre, une maintenance facilitée et une excellente résistance aux intrusions de poussière et d’humidité.

Quelle est la plage de température prise en charge ?

Le boîtier UHI-OG-0 fonctionne de -40 à +50 °C. Cette large plage thermique convient aux sites intérieurs sujets aux variations de température, entrepôts, halls techniques ou zones proches d’ouvertures. Respectez l’encombrement interne pour éviter tout point chaud, et choisissez la variante UHI‑OGS‑0 avec pare‑soleil si vous anticipez une exposition lumineuse renforcée dans un environnement semi‑protégé.

Le verre autonettoyant apporte-t-il un réel bénéfice ?

Oui. Le verre autonettoyant réduit l’adhérence des poussières et micro‑salissures, ce qui maintient la clarté de l’image et diminue la fréquence des opérations de nettoyage. Sur le terrain, cela se traduit par des images plus nettes, moins d’interventions et un coût total de possession plus faible. C’est particulièrement utile dans des zones industrielles ou logistiques où la poussière est fréquente.

Quelles sécurités mécaniques sont prévues contre le vandalisme ?

Le UHI-OG-0 utilise des loquets munis de vis antivandale (tamper‑resistant screws), rendant l’ouverture non autorisée plus difficile. Le corps en aluminium ajoute une résistance structurelle, tandis que l’indice IP66 empêche l’introduction de substances susceptibles d’endommager l’équipement. Cette combinaison décourage les manipulations, protège l’optique et assure la continuité de service dans des sites sensibles.

Comment se déroule l’installation et le montage ?

Le boîtier propose des trous de fixation à la base compatibles avec des unités pan/tilt et des têtes réglables. Un filetage 1/4" est disponible pour la fixation caméra lorsque c’est applicable. Vous pouvez acheminer les câbles via la base ou l’arrière et utiliser les raccords étanches fournis. Cette flexibilité réduit le temps d’installation, tout en respectant les meilleures pratiques CCTV.

Quelles sont les limites dimensionnelles internes pour caméra + objectif ?

L’encombrement maximal autorisé pour l’ensemble caméra + objectif est de 317 × 81 × 89 mm, avec une longueur maximale de 317 mm. Respecter ces dimensions garantit un montage sans contrainte, une ventilation suffisante et une fermeture parfaite du boîtier. Cela assure également la compatibilité avec une large gamme de caméras Bosch Dinion à focale fixe, varifocale et zoom motorisé 15×.

Quelles options existent, notamment pour la protection solaire ?

Pour les environnements lumineux ou soumis à des échauffements localisés, Bosch propose la variante UHI‑OGS‑0 équipée d’un pare‑soleil. Cette option améliore le confort thermique de l’ensemble caméra/objectif et aide à prévenir l’éblouissement. Elle complète la protection IP66/NEMA‑4X, les joints en néoprène et le verre autonettoyant, pour une solution de boîtier CCTV polyvalente et durable en usage intérieur.

Quel est l’intérêt des matériaux choisis : aluminium et néoprène ?

L’aluminium du corps combine rigidité, légèreté et dissipation thermique, idéal pour des installations sur têtes pan/tilt. Les joints en néoprène apportent une excellente résilience aux variations mécaniques et thermiques, préservant l’IP66 et la conformité NEMA‑4X. Ensemble, ils assurent une robustesse élevée, limitent les déformations et contribuent à maintenir la qualité d’image et la disponibilité du système.
