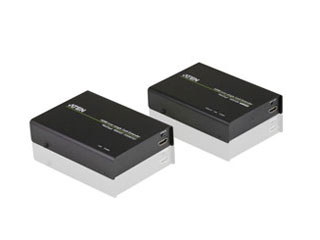

VE812 Extendeur HDMI HDBaseT 4K RJ45 100m (kit TX/RX)

VE812 Extendeur HDMI HDBaseT 4K RJ45 100m (kit TX/RX) — Votre 4K sans perte sur un seul câble UTP

Le VE812 Extendeur HDMI HDBaseT 4K RJ45 100m (kit TX/RX) d’Aten transporte un signal HDMI stable et ultra-net jusqu’à 100 mètres via un unique câble réseau Cat 6a. Pensé pour les salles de réunion, l’affichage dynamique et les installations résidentielles haut de gamme, il combine performance vidéo 4K, audio HD et fiabilité professionnelle. Compatible HDCP 2.2, CEC et doté d’une gestion EDID avancée, il assure une intégration plug-and-play. Les alimentations sont incluses, la protection ESD est intégrée et le boîtier métal garantit robustesse et longévité.

Portée 4K longue distance, un seul câble RJ45

Étendez un signal HDMI 4K jusqu’à 100 m via HDBaseT Classe A, en utilisant simplement un câble réseau Cat 6a. Pour 4K @60 Hz (4:2:0) ou 4K @30 Hz (4:4:4), vous bénéficiez d’une image précise et fluide jusque dans les grandes salles. La prise en charge de 1080p jusqu’à 100 m rend le VE812 extrêmement polyvalent et rentable, tout en simplifiant le câblage grâce à une liaison unique RJ45.

Qualité audiovisuelle premium et conformité HDCP 2.2

Profitez d’un débit maximal de 10,2 Gbps, d’une horloge et d’une bande passante vidéo jusqu’à 340 MHz, gages d’une transmission stable et détaillée. Les formats Dolby True HD et DTS HD Master Audio sont pris en charge pour un son immersif. La compatibilité HDCP 2.2 sécurise les contenus protégés, indispensable pour les lecteurs 4K actuels. Vous obtenez une expérience cinéma complète, sans compromis sur la fidélité visuelle ni sonore.

Intégration facile: EDID Expert, CEC et HDMI plug-and-play

Avec EDID à distance (EDID Expert), l’échange d’informations entre sources et écrans est optimisé pour éviter les écrans noirs et négociations hasardeuses. Le contrôle CEC simplifie l’usage quotidien. Les interfaces HDMI Type A femelles côté émetteur et récepteur (câbles HDMI max 3 m) assurent une installation claire et rapide. Le tout s’assemble en quelques minutes, sans configuration complexe, pour une fiabilité professionnelle.

Conçu pour durer: boîtier métal, ESD, faible consommation

Le boîtier métal protège les électroniques et dissipe la chaleur. La protection ESD 8 kV (contact) / 15 kV (air) sécurise vos équipements contre les décharges électrostatiques. La consommation maîtrisée (≈ 5,06 W TX, ≈ 2,22 W RX) réduit la chaleur et les coûts d’exploitation. Fonctionnement fiable de 0 à 50 °C et humidité 0 à 80 % (sans condensation) pour des installations intensives et durables.

Description technique du VE812 Extendeur HDMI HDBaseT 4K RJ45 100m (kit TX/RX)

Le VE812 est un extendeur HDMI HDBaseT Classe A (paire émetteur + récepteur) qui transmet des signaux vidéo 4K et audio HD via un seul câble UTP jusqu’à 100 m. Côté émetteur et récepteur, on retrouve une interface HDMI Type A femelle (impédance 100 Ω, longueur de câble HDMI recommandée jusqu’à 3 m) et un port RJ45 HDBaseT pour la liaison Cat 5e/Cat 6/Cat 6a. Il gère EDID à distance (EDID Expert), le contrôle HDMI CEC et la compatibilité HDCP 2.2.

Pour la performance, le débit atteint 10,2 Gbps (3,4 Gbps par voie), avec horloge et bande passante vidéo jusqu’à 340 MHz. Les résolutions prises en charge incluent 4K (4096×2160 / 3840×2160) @60 Hz (4:2:0) jusqu’à 70 m avec Cat 5e/6 et 100 m avec Cat 6a, 4K @30 Hz (4:4:4) jusqu’à 70 m (Cat 5e/6) / 100 m (Cat 6a), et 1080p jusqu’à 100 m. Formats audio: Dolby True HD et DTS HD Master Audio. Alimentations incluses.

Autres informations importantes

• Type de produit: Extendeur HDMI HDBaseT (paire émetteur + récepteur)
• Technologie de transmission: HDBaseT (Classe A)
• Interfaces vidéo (émetteur): 1 × HDMI Type A femelle (impédance 100 Ω, câble HDMI max 3 m)
• Interfaces vidéo (récepteur): 1 × HDMI Type A femelle (impédance 100 Ω, câble HDMI max 3 m)
• Connecteur HDBaseT/RJ45: 1 × port RJ45 HDBaseT (liaison Cat 5e / Cat 6 / Cat 6a)
• Tension d’alimentation: DC 5,3 V (prise DC jack)
• Consommation électrique (émetteur): ≈ 5,06 W
• Consommation électrique (récepteur): ≈ 2,22 W
• Débit de données maximal: 10,2 Gbps (3,4 Gbps par voie)
• Horloge pixel maximale: jusqu’à 340 MHz
• Bande passante vidéo: jusqu’à 340 MHz
• Résolutions/distances: 4K (4096×2160 / 3840×2160) @60 Hz (4:2:0) jusqu’à 70 m (Cat 5e/6) / 100 m (Cat 6a); 4K @30 Hz (4:4:4) jusqu’à 70 m (Cat 5e/6) / 100 m (Cat 6a); 1080p jusqu’à 100 m
• Formats audio: Dolby True HD, DTS HD Master Audio
• Compatibilité HDCP: HDCP 2.2 compatible
• Contrôle HDMI: CEC pris en charge
• Gestion EDID: EDID à distance (EDID Expert)
• Protection ESD: 8 kV (contact) / 15 kV (air)
• Température de fonctionnement: 0 à 50 °C
• Température de stockage: -20 à 60 °C
• Humidité de fonctionnement: 0 à 80 % HR, sans condensation
• Boîtier: Métal
• Dimensions (L × l × H): 141.7 × 103.0 × 30.0 mm
• Poids: Émetteur ≈ 410 g, Récepteur ≈ 400 g
• Câble recommandé: Cat 5e/6 pour 4K jusqu’à 70 m; Cat 6a pour 4K jusqu’à 100 m; Cat 5e/6 pour 1080p jusqu’à 100 m
• Alimentations: incluses (kit TX/RX)

FAQ

Qu’est-ce que le VE812 Extendeur HDMI HDBaseT 4K RJ45 100m (kit TX/RX) d’Aten ?

Le VE812 est une paire émetteur/récepteur HDBaseT Classe A permettant d’acheminer un signal HDMI sur un seul câble réseau RJ45 jusqu’à 100 m. Il transporte la vidéo jusqu’en 4K, l’audio HD (Dolby True HD, DTS HD Master Audio) et prend en charge HDCP 2.2, CEC et EDID Expert. Les alimentations sont incluses pour une mise en service immédiate.

Quelles résolutions et distances sont prises en charge en 4K et 1080p ?

Le VE812 transporte la 4K (4096×2160 / 3840×2160) @60 Hz en 4:2:0 jusqu’à 70 m en Cat 5e/6 et 100 m en Cat 6a. La 4K @30 Hz en 4:4:4 suit les mêmes distances. Pour la Full HD 1080p, la portée atteint 100 m. Respectez les catégories de câbles recommandées pour garantir la stabilité du signal.

Quel type de câble réseau et de câbles HDMI dois-je utiliser ?

Utilisez Cat 6a pour atteindre 100 m en 4K; Cat 5e/6 convient jusqu’à 70 m en 4K et 100 m en 1080p. Côté appareils, chaque unité (TX/RX) possède un port HDMI Type A femelle avec une impédance de 100 Ω et recommande des câbles HDMI de 3 m maximum pour des performances optimales et une négociation EDID fiable.

La compatibilité HDCP 2.2 est-elle assurée ?

Oui, le VE812 est compatible HDCP 2.2, indispensable pour lire des contenus protégés 4K provenant de lecteurs Blu-ray UHD, boîtiers IPTV et plateformes de streaming. Cette compatibilité garantit que les flux chiffrés traversent l’extension sans risque de blocage, tout en préservant la qualité vidéo et audio telle qu’émise par la source.

Quels formats audio sont supportés par le VE812 ?

Le système prend en charge les formats audio haute définition Dolby True HD et DTS HD Master Audio. Vous bénéficiez d’un rendu sonore précis et immersif, idéal pour les salles de conférence, home-cinéma et affichage premium. Ces formats transitent avec la vidéo 4K via le lien HDBaseT, sans compression additionnelle ni pertes audibles.

Comment l’EDID Expert et le CEC améliorent-ils l’intégration ?

EDID Expert gère l’identification d’écran à distance afin d’éviter les conflits de résolution ou les écrans noirs, notamment avec des chaînes HDMI complexes. Le CEC permet des commandes simplifiées entre les appareils (mise sous tension, sélection d’entrée). Ensemble, ils réduisent la configuration manuelle, fiabilisent l’allumage et garantissent une expérience fluide pour les utilisateurs.

Quelles sont les performances de débit et de bande passante du VE812 ?

Le VE812 délivre un débit agrégé jusqu’à 10,2 Gbps (3,4 Gbps par voie), avec une horloge et une bande passante vidéo jusqu’à 340 MHz. Ces paramètres permettent de transporter des signaux 4K exigeants avec stabilité. Associés au respect des câbles et distances préconisés, ils assurent une image nette, des couleurs précises et une synchronisation audio/vidéo robuste.

Le boîtier et la protection ESD sont-ils adaptés aux environnements professionnels ?

Oui. Le châssis en métal assure rigidité et dissipation thermique, essentiel en exploitation continue. La protection ESD intégrée de 8 kV (contact) / 15 kV (air) sécurise les ports contre les décharges électrostatiques. Le VE812 fonctionne de 0 à 50 °C avec 0 à 80 % d’humidité relative (sans condensation), ce qui convient à la plupart des déploiements sur site.

Quelles sont l’alimentation, la consommation et les dimensions des unités ?

Chaque module s’alimente en DC 5,3 V via prise jack, avec des alimentations incluses. La consommation typique est d’environ 5,06 W pour l’émetteur et 2,22 W pour le récepteur. Les boîtiers mesurent 141,7 × 103,0 × 30,0 mm. Les poids sont d’environ 410 g (TX) et 400 g (RX), ce qui facilite la fixation sur étagère ou derrière les écrans.

Y a-t-il des conseils d’installation pour une fiabilité maximale ?

Utilisez un câble Cat 6a certifié pour 4K à 100 m, respectez les 3 m max de câble HDMI de chaque côté, évitez les connecteurs RJ45 de mauvaise qualité et les cintrages serrés. Placez les unités dans une zone ventilée, à l’abri de l’humidité. Activez EDID Expert au besoin et vérifiez la compatibilité HDCP 2.2 de vos sources et affichages.
