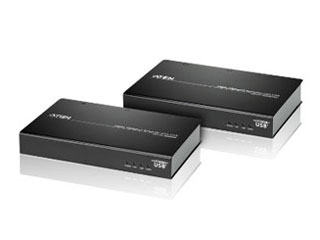

VE813A Kit émetteur/récepteur HDMI HDBaseT 4K 100 m USB 2.0

VE813A Kit émetteur/récepteur HDMI HDBaseT 4K 100 m USB 2.0 — étendez votre HDMI et l’USB sans perte jusqu’à 100 m

Le VE813A Kit émetteur/récepteur HDMI HDBaseT 4K 100 m USB 2.0 d’Aten vous permet d’acheminer un signal HDMI ultra‑net et un canal USB 2.0 transparent sur un seul câble Cat5e/6/6a. Profitez d’une image 4K impeccable, d’un son immersif et d’un contrôle clavier/souris ou de périphériques USB à distance, jusqu’à 100 mètres selon le câble utilisé. Compatible HDCP et CEC, ce kit garantit une intégration fiable dans les environnements AV professionnels, postes KVM étendus, salles de réunion et affichage dynamique, avec alimentation 5 VDC incluse et châssis métal robuste.

4K longue distance sur un seul câble

Étendez vos sources HDMI en 4K jusqu’à 70 m en Cat 5e/6 et jusqu’à 100 m en Cat 6a avec le VE813A Kit émetteur/récepteur HDMI HDBaseT 4K 100 m USB 2.0. La technologie HDBaseT (Classe A) assure une transmission stable jusque 10,2 Gbit/s, avec une fréquence pixel maximale de 340 MHz, pour des signaux 4096 × 2160 et 3840 × 2160 à 60 Hz (4:2:0) ou 30 Hz (4:4:4). Idéal pour les murs d’images, auditoriums, salles de contrôle et signalétique exigeante.

USB 2.0 transparent pour KVM et périphériques

Grâce à ExtremeUSB (USB 2.0 transparent), connectez clavier, souris, écrans tactiles, scanners ou webcams au récepteur comme s’ils étaient locaux. Le canal USB 2.0 combiné atteint 40 Mbit/s, avec 1 × USB Type B en hôte côté émetteur et 3 × USB Type A pour périphériques côté récepteur. Cette extension simplifie les postes opérateurs à distance, les bornes interactives et la maintenance, tout en maintenant la compatibilité Windows, macOS (OS X) et Linux.

Qualité audio/vidéo et contrôle garantis

Profitez d’un rendu cinéma grâce aux formats audio haute définition pris en charge, dont Dolby TrueHD et DTS HD Master Audio. La compatibilité HDCP préserve les contenus protégés et le contrôle HDMI CEC synchronise l’allumage et les commandes entre vos appareils. Limitez les erreurs et latences tout en conservant des câbles HDMI courts (3 m max. de part et d’autre), pour une chaîne AV performante, cohérente et facile à piloter au quotidien.

Fiabilité pro, sécurité et montage flexible

Conçu en boîtier métal robuste, le VE813A résiste aux environnements terrain. Il offre une protection ESD élevée (8 kV contact, 15 kV air), un fonctionnement de 0 à 40 °C et un stockage de -20 à 60 °C, avec 0–80 % HR sans condensation. La faible consommation typique (5,75 W) et l’alimentation 5 V DC incluse optimisent l’efficacité. Compatible montage en rack, il s’intègre proprement dans les baies techniques et salles serveurs modernes.

Description technique du VE813A

Le VE813A Kit émetteur/récepteur HDMI HDBaseT 4K 100 m USB 2.0 d’Aten est un extendeur HDMI HDBaseT (jeu émetteur + récepteur) basé sur HDBaseT Classe A et ExtremeUSB (USB 2.0 transparent). Il transmet HDMI, USB et contrôle sur 1 câble Cat 5e/Cat 6/Cat 6a. Les distances d’extension atteignent 4K jusqu’à 70 m en Cat 5e/6 et 100 m en Cat 6a, et 1080p jusqu’à 100 m. Il gère 4096 × 2160 et 3840 × 2160 @ 60 Hz (4:2:0) et @ 30 Hz (4:4:4), 1080p, avec un débit vidéo maximal de 10,2 Gbit/s (3,4 Gbit/s par bande) et une fréquence pixel jusqu’à 340 MHz.

L’audio prend en charge Dolby TrueHD et DTS HD Master Audio. CEC et HDCP sont pris en charge. L’émetteur offre 1 × HDMI Type A femelle (entrée, câble HDMI 3 m max.) et 1 × USB Type B femelle (canal hôte). Le récepteur fournit 1 × HDMI Type A femelle (sortie, câble HDMI 3 m max.) et 3 × USB Type A femelles (périphériques) avec une vitesse USB combinée jusqu’à 40 Mbit/s. Alimentation via 1 × prise jack DC, 5 V DC (alim. incl.), consommation typique 5,75 W. Boîtier métal, dimensions 182 × 116,1 × 28,7 mm; poids: émetteur 610 g, récepteur 620 g. Températures: fonctionnement 0 à 40 °C; stockage -20 à 60 °C; humidité 0–80 % HR sans condensation. Protection ESD contact 8 kV/air 15 kV. Montage compatible rack. OS: Windows, macOS (OS X), Linux.

Autres informations importantes

• Type de produit: Extendeur HDMI HDBaseT (jeu émetteur + récepteur) Aten pour transmission HDMI et USB 2.0 sur 1 câble Cat5e/Cat6/Cat6a.
• Technologie d’extension: HDBaseT (Classe A) avec ExtremeUSB (USB 2.0 transparent).
• Câble de liaison: 1 × Cat 5e / Cat 6 / Cat 6a.
• Distances: 4K jusqu’à 70 m (Cat 5e/6) / 100 m (Cat 6a); 1080p jusqu’à 100 m, dépendant du câble utilisé.
• Résolutions: 4096 × 2160 et 3840 × 2160 @ 60 Hz (4:2:0); 4096 × 2160 et 3840 × 2160 @ 30 Hz (4:4:4); 1080p.
• Débit vidéo max: 10,2 Gbit/s (3,4 Gbit/s par bande); fréquence pixel jusqu’à 340 MHz.
• Audio: Dolby TrueHD, DTS HD Master Audio.
• Contrôle CEC: Oui; Compatibilité HDCP: Oui.
• Ports HDMI: Émetteur 1 × HDMI Type A femelle (entrée, câble 3 m max); Récepteur 1 × HDMI Type A femelle (sortie, câble 3 m max).
• Ports USB: Émetteur 1 × USB Type B femelle (hôte); Récepteur 3 × USB Type A femelles (périphériques); vitesse USB combinée jusqu’à 40 Mbit/s.
• Alimentation: 1 × prise jack DC; 5 V DC (alimentation incluse); consommation typique 5,75 W.
• Châssis: Métal; dimensions (L × l × H): 182 × 116,1 × 28,7 mm.
• Poids: Émetteur 610 g; Récepteur 620 g.
• Environnement: Fonctionnement 0 à 40 °C; stockage -20 à 60 °C; humidité 0–80 % HR sans condensation.
• Protection ESD: 8 kV contact; 15 kV air.
• Montage: Compatible montage en rack; Systèmes d’exploitation: Windows, macOS (OS X), Linux.

FAQ

Le VE813A est-il adapté aux installations 4K sur 100 m ?

Oui. Le VE813A Kit émetteur/récepteur HDMI HDBaseT 4K 100 m USB 2.0 prend en charge des liaisons jusqu’à 100 m en Cat 6a. En Cat 5e/6, la 4K est garantie jusqu’à 70 m. Pour 1080p, vous pouvez aller jusqu’à 100 m. Respectez les câbles et terminaisons de qualité pour obtenir la portée et la stabilité maximales.

Quelles résolutions et fréquences d’images sont prises en charge ?

Le système prend en charge 4096 × 2160 et 3840 × 2160 à 60 Hz en sous‑échantillonnage 4:2:0, ainsi que 4096 × 2160 et 3840 × 2160 à 30 Hz en 4:4:4, et bien sûr 1080p. Le débit vidéo maximal est de 10,2 Gbit/s (3,4 Gbit/s par bande) et la fréquence pixel atteint 340 MHz, assurant une image nette et fidèle.

Puis-je utiliser mes périphériques USB à distance ?

Oui. Grâce à ExtremeUSB (USB 2.0 transparent), le VE813A étend un canal USB combiné jusqu’à 40 Mbit/s. L’émetteur propose 1 × USB Type B pour l’hôte, tandis que le récepteur offre 3 × USB Type A pour connecter clavier, souris, tactile, webcam, clé USB, etc. La compatibilité couvre Windows, macOS (OS X) et Linux.

Le kit prend-il en charge l’audio HD et les protections de contenu ?

Absolument. Il gère les formats audio haute définition Dolby TrueHD et DTS HD Master Audio pour un rendu immersif. La compatibilité HDCP garantit la diffusion des contenus protégés depuis lecteurs, décodeurs et plateformes. De plus, la prise en charge CEC permet de synchroniser l’allumage et certaines commandes entre les appareils HDMI connectés.

Quel type de câbles dois-je utiliser entre l’émetteur et le récepteur ?

Utilisez un seul câble de liaison Cat 5e, Cat 6 ou Cat 6a. Pour la portée maximale 4K jusqu’à 100 m, privilégiez la Cat 6a de bonne qualité. Entre vos sources/écrans et les unités, utilisez des câbles HDMI courts (3 m maximum côté émetteur et 3 m maximum côté récepteur) conformément aux spécifications.

Quelles sont les exigences d’alimentation et la consommation du VE813A ?

Chaque unité s’alimente via une prise jack DC avec une tension de 5 V DC. L’alimentation 5 VDC est incluse dans le kit, ce qui simplifie l’installation. La consommation électrique typique est de 5,75 W, garantissant une solution éco‑efficiente et fiable pour les déploiements 24/7 dans des environnements professionnels exigeants.

Le châssis est-il robuste et adapté aux baies techniques ?

Oui, les unités sont logées dans un boîtier métal robuste, compatibles avec le montage en rack pour une intégration propre dans une baie. Elles bénéficient d’une protection ESD de 8 kV (contact) et 15 kV (air), d’une plage de fonctionnement de 0 à 40 °C et d’un stockage de -20 à 60 °C, avec humidité 0–80 % HR sans condensation.

Quelles sont les dimensions et les poids des unités ?

Chaque unité mesure 182 × 116,1 × 28,7 mm. Le poids de l’émetteur est de 610 g et celui du récepteur de 620 g. Ces dimensions compactes et ce châssis métal facilitent l’installation dans les meubles techniques, supports muraux ou tiroirs rack, tout en garantissant refroidissement passif et fiabilité.

Le VE813A convient-il aux environnements multi‑OS et aux usages KVM ?

Oui. Il est compatible Windows, macOS (OS X) et Linux. Grâce au canal USB 2.0 transparent (ExtremeUSB), il se comporte comme une liaison directe entre votre ordinateur hôte (USB Type B côté émetteur) et jusqu’à trois périphériques USB côté récepteur, parfait pour des postes KVM, bornes ou studios à distance.

Quelles recommandations pour garantir la meilleure qualité de signal ?

Utilisez des câbles Cat 6a certifiés pour les liaisons longues et respectez les 3 m maximum pour les cordons HDMI côté émetteur et récepteur. Évitez les courbures excessives et sources d’interférences. Assurez une ventilation correcte. Activez HDCP si nécessaire, et exploitez CEC pour simplifier l’allumage synchronisé de l’écosystème audiovisuel.
