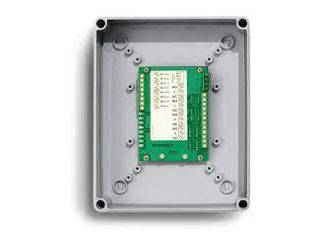

VMIC404 Module adressable 4 entrées surveillées 4 sorties IP66

VMIC404 : le module adressable 4 entrées surveillées / 4 sorties IP66 qui fiabilise vos installations

Le VMIC404 Module adressable 4 entrées surveillées 4 sorties IP66 offre une intégration simple, robuste et conforme pour vos systèmes de détection et de commande. Protégé par un boîtier IP66 (210 x 170 x 65 mm), il gère 4 entrées supervisées et 4 sorties à contacts secs, tout en occupant 8 adresses sur la boucle. Alimenté directement par la boucle (loop-powered), il minimise le câblage et les alimentations externes. Sa consommation maîtrisée et son isolateur de court-circuit intégré garantissent continuité de service et sécurité, même en conditions exigeantes.

Robustesse et protection IP66

Conçu pour durer, le VMIC404 est livré dans un boîtier IP66 mesurant 210 x 170 x 65 mm, parfaitement adapté aux environnements poussiéreux, humides ou exposés aux projections d’eau. Cette enveloppe étanche protège l’électronique des chocs et des variations climatiques, assurant une fiabilité optimale sur la durée. Vous pouvez installer le module dans des locaux techniques, en périphérie de bâtiments ou en zones semi-extérieures, tout en conservant une performance stable et une maintenance réduite.

Simplicité d’intégration et économie d’énergie

Alimenté par la boucle (loop-powered), le VMIC404 ne nécessite pas d’alimentation auxiliaire, ce qui simplifie l’installation, réduit les coûts et limite les points de défaillance. Il occupe 8 adresses sur la boucle, permettant une gestion claire et granulaire des entrées/sorties. Sa consommation en veille d’environ 500 µA à 24 V et sa consommation LED maximale de seulement 6 mA à 24 V optimisent l’autonomie et la capacité globale de la boucle, même sur de grandes distances.

Flexibilité des I/O et compatibilité terrain

Avec 4 sorties relais à contacts secs (voltage-free) capables de commuter jusqu’à 2 A à 30 V DC (charge résistive), le VMIC404 pilote aisément des équipements variés. Ses 4 entrées supervisées acceptent une résistance de fin de ligne recommandée de 27 kΩ et une résistance d’alarme de 10 kΩ, avec une tension de surveillance typique de 24 V / 30 V DC. Cette compatibilité facilite l’interfaçage avec détecteurs, boutons-poussoirs, avertisseurs et automatismes existants.

Sécurité renforcée et supervision avancée

L’isolateur de court-circuit intégré protège la boucle contre les défauts de ligne, assurant la continuité opérationnelle du système. La supervision des 4 entrées, couplée aux valeurs EOL de 27 kΩ et d’alarme de 10 kΩ, garantit la détection immédiate des ouvertures, courts-circuits et états d’alarme. Avec une plage de tension de fonctionnement de 18 à 40 V DC (24 V nominal), le VMIC404 maintient des performances stables et fiables, même en présence de variations de tension sur site.

Description technique du VMIC404 Module adressable 4 entrées surveillées 4 sorties IP66

Le VMIC404 est un module adressable combinant 4 entrées supervisées et 4 sorties relais à contacts secs (voltage-free). Alimenté par la boucle, il fonctionne entre 18 et 40 V DC avec une tension nominale de 24 V. Il occupe 8 adresses sur la boucle, permettant un adressage précis de chaque entrée et sortie. Sa consommation en veille est d’environ 500 µA à 24 V, et la consommation LED maximale atteint 6 mA à 24 V pour un diagnostic visuel sobre en énergie.

Les 4 circuits d’entrées sont supervisés avec une résistance de fin de ligne recommandée (REOL) de 27 kΩ et une résistance d’alarme (RSW) de 10 kΩ. La tension de surveillance typique est de 24 V / 30 V DC. Les 4 sorties relais commutent jusqu’à 2 A à 30 V DC sur charge résistive. Un isolateur de court-circuit est intégré pour protéger la boucle. L’ensemble est livré dans un boîtier IP66 de 210 x 170 x 65 mm, avec certifications et déclarations de conformité disponibles, incluant la conformité EN54-17 mentionnée.

Autres informations importantes

Le VMIC404 Module adressable 4 entrées surveillées 4 sorties IP66 est idéal pour moderniser ou étendre des installations existantes grâce à ses contacts secs et à la supervision par résistances standard 27 kΩ/10 kΩ. La protection IP66 autorise l’installation dans des locaux techniques, entrepôts, parkings couverts et environnements exposés. Les documents de conformité et certifications, dont la conformité EN54-17 mentionnée, sont disponibles auprès du fabricant pour faciliter vos dossiers techniques et vos validations réglementaires.

FAQ

Quelle est la fonction principale du VMIC404 ?

Le VMIC404 est un module adressable combinant 4 entrées supervisées et 4 sorties relais à contacts secs. Il permet d’intégrer des équipements de terrain (détecteurs, déclencheurs, automatismes) à un système adressable, tout en offrant supervision par résistances, signalisation LED économe et un isolateur de court-circuit. Il occupe 8 adresses sur la boucle pour une gestion fine des points.

Le boîtier IP66 convient-il aux environnements difficiles ?

Oui. Le boîtier IP66 du VMIC404, de dimensions 210 x 170 x 65 mm, protège contre la poussière et les jets d’eau, ce qui le rend adapté aux zones humides, aux locaux industriels et aux environnements techniques. Cette protection renforce la fiabilité à long terme et réduit les interventions de maintenance, même dans des sites exposés où la robustesse est essentielle.

Comment est-il alimenté et quelle est la plage de tension ?

Le VMIC404 est alimenté par la boucle (loop-powered), ce qui simplifie l’installation en supprimant les alimentations auxiliaires. Il fonctionne dans une plage de 18 à 40 V DC, avec une tension nominale de 24 V. Cette large plage garantit une stabilité opérationnelle, y compris lorsque des chutes de tension apparaissent sur les longues distances de câblage.

Quelles sont les caractéristiques de consommation ?

La consommation en veille du module est d’environ 500 µA à 24 V, ce qui permet de préserver la capacité de la boucle et d’augmenter le nombre d’appareils connectés. La consommation LED maximale est de 6 mA à 24 V, assurant une indication visuelle claire tout en limitant l’impact sur l’alimentation générale du système adressable.

Comment sont supervisées les entrées ?

Les 4 entrées sont supervisées par résistances, avec une résistance de fin de ligne recommandée de 27 kΩ et une résistance d’alarme de 10 kΩ. La tension de surveillance typique est de 24 V / 30 V DC. Cette supervision permet de détecter l’état normal, l’alarme, ainsi que les défauts de ligne (ouverture, court-circuit), garantissant une détection rapide et fiable des anomalies.

Quelles sont les performances des sorties relais ?

Le VMIC404 dispose de 4 sorties relais à contacts secs (voltage-free), capables de commuter jusqu’à 2 A à 30 V DC sur charge résistive. Cette capacité de commutation convient à de nombreux équipements de commande, comme des avertisseurs, voyants, petits automatismes ou interfaces d’isolement, tout en préservant la compatibilité avec des architectures variées.

Le module intègre-t-il un isolateur de court-circuit ?

Oui. Un isolateur de court-circuit est intégré, ce qui protège la boucle en cas de défaut sur le segment où se trouve le module. Cette fonctionnalité maintient l’intégrité et la disponibilité du reste de l’installation, limitant l’impact d’un court-circuit à une portion de la boucle et améliorant la résilience globale du système adressable.

Combien d’adresses sur la boucle sont utilisées ?

Le VMIC404 occupe 8 adresses sur la boucle. Cette allocation permet d’identifier individuellement chaque entrée et chaque sortie dans le système adressable, facilitant le diagnostic, la maintenance et les scénarios de commande. La planification des adresses doit être réalisée lors de la conception pour garantir une architecture claire et extensible.

Quelles certifications ou conformités sont disponibles ?

Des certifications et déclarations de conformité sont disponibles auprès du fabricant, avec la conformité EN54-17 mentionnée. Ces documents facilitent l’intégration du VMIC404 dans des projets soumis à des exigences réglementaires et normatives. Ils constituent une base solide pour les dossiers techniques, les contrôles de conformité et les validations par les bureaux de contrôle.

Pourquoi choisir le VMIC404 pour mon projet ?

Le VMIC404 Module adressable 4 entrées surveillées 4 sorties IP66 combine robustesse IP66, supervision complète, isolation de court-circuit et alimentation par boucle. Ses 4 E/S flexibles, sa faible consommation et son adressage sur 8 points en font une solution polyvalente, fiable et économique pour moderniser ou étendre vos systèmes adressables, tout en respectant les bonnes pratiques d’ingénierie et les exigences de conformité.
