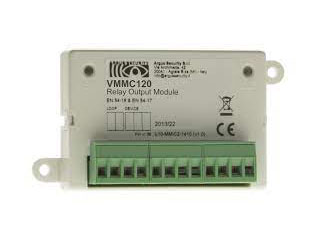

VMMC120 Module relais adressable 1 sortie 2A 30V EN54-17

VMMC120 Module relais adressable 1 sortie 2A 30V EN54-17 — fiabilité certifiée et intégration sans effort

Optimisez votre sécurité incendie avec le VMMC120 Module relais adressable 1 sortie 2A 30V EN54-17. Ce mini-module compact délivre un contact inverseur robuste (30 V DC / 2 A max.) pour piloter portes coupe-feu, avertisseurs sonores, ventilations ou scénarios d’alarme. Son relais interchangeable sur PCB facilite la maintenance, tandis que sa très faible consommation (120 µA à 24 V, 6 mA LED) réduit la charge du bus. Conçu pour des environnements exigeants (-30 °C à +70 °C, 95% HR), il offre une installation simple et fiable, certifiée EN 54-17.

Fiabilité et conformité certifiées

Le VMMC120 est certifié EN 54-17, gage d’intégrité et de compatibilité avec les systèmes de sécurité incendie modernes. Son indice de protection IP21C convient aux installations intérieures protégées. Conçu pour fonctionner de -30 °C à +70 °C, avec une humidité relative jusqu’à 95% sans condensation, il offre une stabilité opérationnelle élevée. La qualité du relais et l’architecture sur PCB garantissent une tenue dans le temps, limitent les pannes et assurent une continuité de service indispensable aux applications critiques.

Intégration simple et adressage précis

Unité Adresse (mini-module), le VMMC120 s’intègre facilement à votre bus d’alarme incendie. Son 1 contact inverseur permet un pilotage polyvalent (ouverture/fermeture) depuis le central. L’alimentation large (18 V à 40 V) simplifie la compatibilité. La section de câble jusqu’à 2,5 mm² facilite des liaisons robustes et propres, même sur de longues distances. Sa compacité (taille 75 x 52 x 30 mm) et ses borniers accessibles réduisent les temps d’installation et les coûts de mise en service.

Puissance et polyvalence de commande

Avec un courant de commutation nominal de 30 V DC / 2 A max., le VMMC120 commande en toute confiance ventouses, avertisseurs et interfaces techniques. Le contact inverseur unique couvre les besoins de basculement NO/NC. Le relais interchangeable sur PCB facilite les opérations de maintenance préventive et corrective, sans remplacement complet du module. Cette conception prolonge la durée de vie de l’installation, garantit la continuité de service et optimise le coût total de possession.

Compacité, sobriété et clarté de signalisation

Le format mini (dimensions 75 x 52 x 28 mm, poids 180 g) permet une intégration dans des espaces réduits. La consommation moyenne de seulement 120 µA à 24 V optimise la charge du bus, tandis que l’indication LED n’ajoute que 6 mA à 24 V au maximum, pour une visualisation claire des états. Cette efficacité énergétique se traduit par moins de contraintes d’alimentation et une meilleure résilience de l’ensemble du système.

Description technique

Le VMMC120 Module relais adressable 1 sortie 2A 30V EN54-17 est un mini-module adressable doté d’un relais interchangeable sur PCB et d’un 1 contact inverseur. Il fonctionne avec une alimentation de 18 V à 40 V et affiche une consommation moyenne de 120 µA à 24 V, pour un impact minimal sur le bus. L’indicateur LED intégré consomme jusqu’à 6 mA à 24 V, fournissant un retour d’état lisible lors des tests et alarmes.

Conçu pour la fiabilité, il opère de -30 °C à +70 °C avec une humidité relative maximale de 95% sans condensation. Son indice de protection IP21C convient aux environnements intérieurs. Les dimensions compactes (75 x 52 x 28 mm) et la section de câble jusqu’à 2,5 mm² simplifient le câblage. Le relais commute jusqu’à 30 V DC / 2 A max., idéal pour piloter ventouses, sirènes ou interfaces techniques, le tout sous conformité EN 54-17.

Autres informations importantes

• Modèle: VMMC120 Module relais adressable 1 sortie 2A 30V EN54-17.
• 1 sortie (relais interchangeable) sur PCB.
• Unité Adresse (mini-module) 1 sortie, 1 contact inverseur, taille 75 x 52 x 30 mm.
• Dimensions: 75 x 52 x 28 mm.
• Tension d’alimentation: 18 V à 40 V.
• Consommation moyenne: 120 µA à 24 V.
• Consommation LED maximale: 6 mA à 24 V.
• Plage de température de fonctionnement: -30 °C à +70 °C.
• Humidité relative maximale: 95% sans condensation.
• Poids: 180 g.
• Section maximale du câble: 2,5 mm².
• Courant de commutation nominal du relais: 30 V DC / 2 A max.
• Indice de protection: IP21C.
• Certification: EN 54-17.

FAQ

À quoi sert le VMMC120 Module relais adressable 1 sortie 2A 30V EN54-17 dans un SSI ?

Le VMMC120 permet de piloter des équipements périphériques à partir d’un système de sécurité incendie: ventouses de portes, avertisseurs, volets ou interfaces techniques. Son 1 contact inverseur fournit une commutation fiable, tandis que l’adressage individuel facilite le diagnostic et la maintenance. Sa certification EN 54-17 et ses performances électriques garantissent une intégration sûre et durable dans des architectures professionnelles.

Le VMMC120 est-il compatible avec mon central incendie adressable ?

Le module fonctionne sur une plage d’alimentation de 18 V à 40 V et s’intègre comme Unité Adresse (mini-module) avec 1 sortie. La compatibilité dépend du protocole et des règles de votre centrale. Vérifiez la documentation du système et les exigences d’adressage. Son faible courant (120 µA à 24 V) et sa charge LED (6 mA) facilitent l’intégration sur la plupart des bus adressables.

Quelle charge puis-je commuter avec le relais 30 V DC / 2 A max. ?

Le relais du VMMC120 est spécifié pour 30 V DC / 2 A maximum, idéal pour ventouses, avertisseurs basse tension, bobines de contacteurs ou interfaces. Respectez la nature de la charge (plutôt résistive) et protégez les charges inductives avec des dispositifs de suppression adaptés. Ne dépassez pas les valeurs nominales et suivez les bonnes pratiques de câblage pour garantir fiabilité et longévité.

Comment s’effectue l’adressage et l’identification du VMMC120 ?

Chaque VMMC120 reçoit une adresse unique sur le bus, ce qui autorise un diagnostic précis depuis la centrale. Selon le système, l’adresse se règle par outil logiciel ou dispositif matériel. L’indicateur LED aide à confirmer l’activation pendant les essais. Documentez l’adresse physiquement dans l’armoire ou le dossier d’ouvrage pour accélérer maintenance et interventions ultérieures.

Quelles sont les exigences d’alimentation et de consommation du module ?

Le VMMC120 accepte 18 V à 40 V, ce qui confère une marge confortable sur de longues liaisons. La consommation moyenne est de 120 µA à 24 V, limitant la charge du bus. L’activation de la LED rajoute jusqu’à 6 mA à 24 V. Cette sobriété simplifie le dimensionnement de l’alimentation et améliore la résilience globale de l’installation.

Dans quels environnements le VMMC120 peut-il être installé ?

Le module est conçu pour fonctionner de -30 °C à +70 °C et jusqu’à 95% d’humidité relative sans condensation. Son indice IP21C convient aux zones intérieures protégées. Évitez les projections d’eau et la poussière excessive. Respectez les règles de pose des câbles et la ventilation minimale, et installez-le dans un coffret ou une boîte technique adaptée pour une protection mécanique optimale.

Comment câbler la sortie et quels conducteurs utiliser ?

Le VMMC120 propose un 1 contact inverseur (NO/NC/COM) pour s’adapter aux scénarios de commande. Utilisez des conducteurs jusqu’à 2,5 mm² pour limiter les chutes de tension et garantir la tenue mécanique. Séparez les circuits de puissance et de signal selon les normes en vigueur. Serrez correctement les borniers et identifiez les fils pour simplifier les futurs contrôles et dépannages.

Quelles sont ses dimensions et contraintes d’intégration mécanique ?

Sa compacité facilite l’intégration: dimensions 75 x 52 x 28 mm (poids 180 g), et référence de taille 75 x 52 x 30 mm pour le mini-module. Ce format s’insère aisément dans des coffrets ou boîtes de dérivation. Laissez un dégagement pour le câblage, la ventilation et un accès visuel à la LED. Fixez solidement l’unité pour éviter vibrations et tractions sur les bornes.

À quoi sert l’indicateur LED et son impact énergétique ?

La LED donne un retour visuel rapide lors des tests, mises en service et diagnostics. Son activation ne consomme que 6 mA à 24 V, limitant l’impact sur le bus. Cet indicateur permet de vérifier l’état du relais et de localiser physiquement le module en intervention. Il accélère les contrôles périodiques et réduit les erreurs de câblage ou d’adressage.

Quelles bonnes pratiques de maintenance pour le VMMC120 ?

Planifiez des essais réguliers de commutation et de signalisation LED. Contrôlez le serrage des borniers, l’isolement des conducteurs et l’absence d’oxydation. Nettoyez l’environnement immédiat pour éviter poussières ou contraintes mécaniques. Le relais interchangeable sur PCB facilite la maintenance préventive: remplacez le relais si l’usure est détectée. Tenez à jour la documentation d’adresse et les schémas pour des interventions rapides et sûres.
