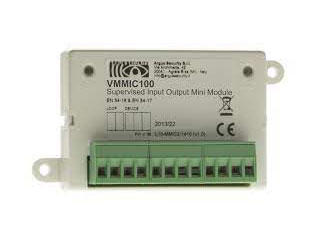

VMMIC100 Mini-module entrée/sortie adressable supervisé EN54

VMMIC100 Mini-module entrée/sortie adressable supervisé EN54 : sécurité optimale, installation ultra-rapide

Le VMMIC100 Mini-module entrée/sortie adressable supervisé EN54 simplifie l’intégration d’équipements tiers à votre système d’alarme incendie tout en renforçant la fiabilité. Doté d’1 entrée surveillée et d’1 sortie auxiliaire surveillée, il communique en protocole Argus numérique et s’alimente directement par la boucle, avec une consommation de courant faible. Ses isolateurs de court-circuit intégrés, sa LED d’état bicolore et ses connexions enfichables à connexion rapide accélèrent la mise en service. Compact, il s’installe facilement dans des dispositifs existants. Conforme EN54‑17 et EN54‑18, il garantit une supervision continue et une sécurité certifiée.

Conformité EN54-17 et EN54-18 éprouvée

Avec sa conformité EN54-17 et EN54-18, le VMMIC100 Mini-module entrée/sortie adressable supervisé EN54 vous offre une assurance réglementaire solide pour les projets neufs et la rénovation. La détection de défauts et la commande de périphériques sont supervisées en continu, limitant les risques de défaillances invisibles. Cette double conformité facilite l’acceptation par les bureaux de contrôle et optimise vos délais de réception. Résultat : une sécurité certifiée, durable et reconnue par l’ensemble des acteurs de la chaîne, de la conception à l’exploitation.

Installation express et câblage simplifié

Alimenté par la boucle, le VMMIC100 évite une alimentation externe dédiée et réduit les points de panne. Ses câbles enfichables à connexion rapide accélèrent le raccordement et fiabilisent la mise en œuvre. L’entrée surveillée et la sortie auxiliaire surveillée se paramètrent rapidement via le protocole Argus numérique, pour un adressage clair et une lecture d’état instantanée via la LED bicolore. Vous gagnez du temps sur site, limitez les erreurs et sécurisez le démarrage de vos installations, même dans des contextes exigeants.

Continuité de service grâce aux isolateurs intégrés

Les isolateurs de court-circuit intégrés maintiennent la continuité de communication sur la boucle en cas de défaut localisé. En isolant la portion défaillante, le VMMIC100 limite l’impact sur les autres équipements et réduit les interventions d’urgence. Cette architecture accroît la disponibilité du système, un avantage crucial pour les sites sensibles. Associée à une faible consommation et à la supervision permanente des circuits, elle garantit une stabilité opérationnelle et une tranquillité d’esprit sur le long terme.

Format compact et intégration flexible

Conçu pour s’intégrer dans des équipements tiers, le VMMIC100 présente un format compact et une grande souplesse d’installation. Le mini-module en boîtier mesure 75 × 52 × 30 mm et la version module PCB 18 × 96 × 52 mm, pour une adaptabilité maximale aux contraintes de terrain. Son poids de 160 g facilite la pose, tandis que la LED bicolore offre une lecture d’état immédiate. Une solution discrète et performante, idéale en modernisation comme en création.

Description technique du VMMIC100

Le VMMIC100 est un module d’entrée/sortie supervisé et adressable au protocole Argus numérique. Il embarque 1 circuit d’entrée surveillé et 1 circuit de sortie auxiliaire surveillé, avec LED d’état bicolore pour le diagnostic local. L’alimentation est fournie par la boucle (faible consommation de courant), et des isolateurs de court-circuit intégrés assurent la continuité en cas de défaut. La conformité EN54‑17 et EN54‑18 atteste de ses performances en protection incendie.

Compact, il est pensé pour une installation dans des équipements tiers, avec des câbles enfichables à connexion rapide pour gagner du temps. Deux formats sont disponibles selon l’intégration : mini-module boîtier 75 × 52 × 30 mm, et module PCB 18 × 96 × 52 mm. Le poids est de 160 g. Le VMMIC100 fonctionne de −30 °C à +70 °C, garantissant une robustesse élevée en environnements contraignants et une supervision fiable des circuits connectés.

Autres informations importantes

• Type: Module d’entrée/sortie supervisé, adressable, 1 entrée surveillée et 1 sortie auxiliaire surveillée.
• Protocole: Argus numérique, adressage clair au sein de la boucle.
• Alimentation: Par la boucle, consommation de courant faible pour optimiser la charge.
• Isolateurs de court-circuit: Intégrés pour maintenir la disponibilité du système.
• Température de fonctionnement: −30 °C à +70 °C, usage polyvalent.
• LED d’état: Bicolore pour signalisation immédiate (état normal, activité, défaut).
• Montage: Compact, prévu pour installation dans des équipements tiers.
• Connexions: Câbles enfichables à connexion rapide pour une pose fiable et rapide.
• Dimensions: 75 × 52 × 30 mm (mini-module en boîtier) et 18 × 96 × 52 mm (module PCB). Poids: 160 g.
• Conformité: EN54‑17 et EN54‑18 pour une intégration conforme aux exigences incendie.

FAQ

Qu’est-ce que le VMMIC100 Mini-module entrée/sortie adressable supervisé EN54 ?

Le VMMIC100 est un module d’entrée/sortie supervisé et adressable conçu pour les systèmes d’alarme incendie. Il offre 1 entrée surveillée et 1 sortie auxiliaire surveillée, communique via le protocole Argus numérique et s’alimente par la boucle. Sa LED bicolore facilite le diagnostic local, tandis que ses isolateurs de court-circuit intégrés améliorent la continuité de service et la sécurité des installations certifiées EN54‑17 et EN54‑18.

Quelles normes le VMMIC100 respecte-t-il et pourquoi est-ce important ?

Le VMMIC100 est conforme EN54‑17 et EN54‑18. EN54‑17 couvre les isolateurs de court-circuit, garantissant la continuité de la boucle en cas de défaut. EN54‑18 concerne les dispositifs d’entrée/sortie, assurant la supervision et la fiabilité des signaux. Cette double conformité facilite l’acceptation par les organismes de contrôle, sécurise la conception et l’exploitation, et s’inscrit dans les meilleures pratiques de la protection incendie.

Comment le VMMIC100 est-il alimenté et quelle est sa consommation ?

Le VMMIC100 s’alimente directement par la boucle, ce qui simplifie l’installation et réduit le câblage. Sa consommation de courant est faible, permettant d’optimiser la capacité de la boucle et d’ajouter des dispositifs sans dépasser les limites énergétiques. Cette architecture évite des alimentations auxiliaires, limite les points de défaillance et contribue à un système plus fiable et plus simple à maintenir.

À quoi servent l’entrée surveillée et la sortie auxiliaire surveillée ?

L’entrée surveillée permet de monitorer un contact externe (par exemple d’un équipement tiers) en détectant ruptures, courts-circuits ou états anormaux. La sortie auxiliaire surveillée pilote des dispositifs tels que relais, avertisseurs ou actionneurs, tout en surveillant l’intégrité du circuit. Ensemble, elles assurent une interaction bidirectionnelle fiable avec l’infrastructure, avec remontée d’états et détection rapide des défauts.

Que font les isolateurs de court-circuit intégrés ?

Les isolateurs de court-circuit intégrés segmentent automatiquement la portion de boucle en défaut afin de préserver la communication avec le reste des appareils. Ainsi, un court-circuit local n’interrompt pas l’ensemble de la boucle. Cette fonctionnalité renforce la résilience, réduit les indisponibilités et facilite le dépannage, en cohérence avec la conformité EN54‑17 et l’objectif de continuité de service des systèmes incendie.

Comment s’effectue l’installation et le câblage du VMMIC100 ?

Le VMMIC100 se monte de façon compacte, souvent à l’intérieur d’équipements tiers. Les câbles enfichables à connexion rapide facilitent et fiabilisent le câblage. L’adressage s’effectue via le protocole Argus numérique. La LED bicolore permet de vérifier rapidement l’état. Grâce à l’alimentation par la boucle, aucun bloc d’alimentation externe n’est nécessaire, ce qui réduit la complexité, le temps d’installation et les risques d’erreur.

Dans quels environnements le VMMIC100 peut-il fonctionner ?

Le VMMIC100 fonctionne de −30 °C à +70 °C, couvrant une large gamme d’environnements, y compris des sites soumis à des variations thermiques significatives. Cette plage de température assure des performances stables en conditions exigeantes. Sa conception robuste, associée à la supervision des circuits et aux isolateurs intégrés, garantit une disponibilité élevée dans les bâtiments tertiaires, industriels ou infrastructures publiques.

Quelles sont ses dimensions et son poids ?

Deux formats sont disponibles pour répondre aux besoins d’intégration. Le mini-module en boîtier mesure 75 × 52 × 30 mm, tandis que la version module PCB affiche 18 × 96 × 52 mm. Le poids est de 160 g. Cette flexibilité facilite l’implantation dans des espaces contraints, sans compromettre la supervision des circuits, l’adressage Argus numérique ni la conformité EN54‑17/18.

Comment utiliser la LED d’état bicolore du VMMIC100 ?

La LED bicolore fournit un retour visuel immédiat sur l’état du VMMIC100 Mini-module entrée/sortie adressable supervisé EN54. Selon la configuration du système Argus numérique, elle indique l’état normal, l’activité ou un défaut détecté sur l’entrée/sortie surveillée ou la boucle. Ce diagnostic local accélère le contrôle sur site, aide au dépannage et limite les interventions longues grâce à une interprétation rapide des statuts.

Avec quels systèmes le VMMIC100 est-il compatible ?

Le VMMIC100 utilise le protocole Argus numérique. Il s’intègre donc aux centrales et équipements compatibles avec ce protocole, en tant que module d’entrée/sortie supervisé adressable. Avant tout déploiement, vérifiez la compatibilité de la centrale et des périphériques associés. Grâce à l’alimentation par la boucle et aux connexions enfichables, l’intégration est fluide, sécurisée et conforme aux normes EN54‑17 et EN54‑18.
