VMMIC120 Module adressable incendie entrée/sortie relais 24V

VMMIC120 Module adressable incendie entrée/sortie relais 24V — fiabilité compacte, installation ultra‑rapide

Le VMMIC120 est le choix idéal pour renforcer la sécurité incendie tout en simplifiant vos chantiers. Ce module adressable 24V DC combine une entrée moniteur et une sortie moniteur avec relais interchangeable, offrant un contrôle précis et une intégration fluide aux centrales. Son format mini-module et son câblage jusqu’à 2,5 mm² accélèrent l’installation. Conforme EN 54-17 et classé IP21C, il fonctionne de -30°C à +70°C pour une disponibilité maximale. Économe en énergie, robuste et prêt pour des environnements exigeants, il sécurise vos lignes avec fiabilité.

Installation rapide et flexible

Optimisez vos délais grâce au format mini-module conçu pour les espaces restreints. Compatible avec des câbles jusqu’à 2,5 mm², le VMMIC120 s’intègre facilement dans vos boîtiers et chemins de câbles existants. Sa conception en module PCB facilite la mise en œuvre et la maintenance. L’entrée moniteur et la sortie moniteur adressables réduisent le câblage point à point, tout en gardant une topologie claire et évolutive pour les extensions futures, sans perturber l’installation en place.

Contrôle précis avec relais interchangeable

Bénéficiez d’une commande fiable d’équipements tiers grâce au relais 30V DC / 2A max. Le relais interchangeable simplifie le remplacement en maintenance préventive et corrective, évitant les immobilisations coûteuses. La combinaison 1 entrée moniteur + 1 sortie moniteur permet de superviser un contact et de piloter une charge en toute sécurité. Les résistances Rw 10 kΩ et REOL 27 kΩ assurent une détection d’états stable et conforme aux bonnes pratiques de signalisation incendie.

Efficience énergétique et longévité

Conçu pour des installations pérennes, le VMMIC120 affiche une consommation moyenne de seulement 120 μA, ce qui limite la charge du bus et augmente l’autonomie des systèmes secourus. L’indication LED ne dépasse pas 6 mA à 24V DC, assurant une visibilité claire sans surconsommation. Cette sobriété énergétique se traduit par une moindre sollicitation des alimentations et une meilleure stabilité globale de votre système d’alarme incendie adressable.

Robustesse et conformité certifiée

Le VMMIC120 résiste aux environnements exigeants avec une plage de température de -30°C à +70°C et une humidité admissible jusqu’à 95% HR (sans condensation). Son indice de protection IP21C convient aux locaux techniques protégés. La certification EN 54-17 garantit la conformité aux normes européennes, indispensable pour les projets réglementés. Grâce à sa conception soignée et sa mécanique compacte, le module maintient des performances fiables sur la durée, même en conditions difficiles.

Description technique du VMMIC120

Le VMMIC120 Module adressable incendie entrée/sortie relais 24V est une Unité Adresse (mini-module) combinant 1 entrée moniteur et 1 sortie moniteur. Ce module PCB compact offre une gestion fine des signaux et des commandes périphériques, avec un relais 30V DC / 2A max pour piloter avertisseurs, équipements techniques ou interfaces locales. L’adressage permet une supervision précise et une localisation rapide des événements sur la boucle incendie.

Optimisé pour les infrastructures modernes, il fonctionne sous 24V DC nominal (15~40V), avec une consommation moyenne de 120 μA et une LED à 6 mA à 24V DC. Il accepte des câbles jusqu’à 2,5 mm² et met en œuvre une REOL de 27 kΩ ainsi qu’une résistance d’alarme Rw de 10 kΩ. Robuste, il supporte -30°C à +70°C et 95% HR sans condensation. Avec IP21C et la certification EN 54-17, il répond aux exigences de conformité et de fiabilité.

Autres informations importantes

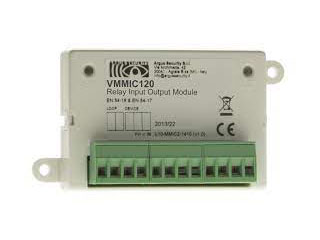

• Produit: VMMIC120 Module adressable incendie entrée/sortie relais 24V, 1 entrée 1 sortie (relais interchangeable), module PCB.
• Unité Adresse (mini-module) avec une entrée moniteur et une sortie moniteur.
• Dimensions mini-module: 75 x 52 x 30 mm.
• Dimensions (H x L x P): 52 x 75 x 28 mm.
• Tension d’alimentation: 24V DC nominal (15~40V).
• Consommation moyenne: 120 μA.
• Consommation LED (max.): 6 mA à 24V DC.
• Câblage supporté: Câbles jusqu’à 2,5 mm².
• Résistance de fin de ligne (REOL): 27 kΩ.
• Résistance d’alarme (Rw): 10 kΩ.
• Caractéristiques du relais: 30V DC / 2A max.
• Plage de température de fonctionnement: -30°C à +70°C.
• Humidité (sans condensation): 95% HR.
• Poids: 180 g.
• Indice de protection IP: IP21C.
• Certification: EN 54-17.

FAQ — VMMIC120 Module adressable incendie entrée/sortie relais 24V

À quoi sert le VMMIC120 dans un système incendie adressable ?

Le VMMIC120 ajoute une entrée moniteur et une sortie moniteur adressables à votre boucle, avec un relais 30V DC / 2A max pour piloter des équipements tiers. Il permet de superviser un contact externe (état technique, défaut, alarme) et de commander une charge, tout en offrant une localisation précise des événements dans la centrale incendie.

Le module est-il compatible avec une alimentation 24V variable ?

Oui. Le VMMIC120 fonctionne sous 24V DC nominal avec une large plage de 15 à 40V DC. Cette tolérance le rend compatible avec la plupart des alimentations de sécurité et des boucles adressables, même en présence de chutes de tension. Sa consommation moyenne de 120 μA allège la charge globale du bus.

Quelles sont les exigences de câblage pour l’installation ?

Le module accepte des câbles jusqu’à 2,5 mm², facilitant l’intégration aux infrastructures existantes. Respectez les polarités, les longueurs admissibles du système, et installez la résistance de fin de ligne REOL 27 kΩ et la résistance d’alarme Rw 10 kΩ conformément au schéma du fabricant. Un cheminement protégé est recommandé pour préserver l’indice IP21C.

Le relais du VMMIC120 peut-il piloter des charges directement ?

Oui, dans la limite de ses spécifications: 30V DC / 2A max. Pour des charges inductives, prévoyez une protection de type diode de roue libre ou supresseur adapté. Pour des charges dépassant ces valeurs, utilisez un relais intermédiaire. Le relais est interchangeable, simplifiant la maintenance et réduisant les temps d’arrêt.

Quelle est la consommation énergétique du module en service ?

Le VMMIC120 consomme 120 μA en moyenne, minimisant l’impact sur la capacité de la boucle. L’indication visuelle via la LED consomme au maximum 6 mA à 24V DC. Cette sobriété énergétique favorise des alimentations plus petites, une meilleure tenue sur batteries et une stabilité accrue du système incendie adressable.

Le VMMIC120 est-il adapté aux environnements difficiles ?

Il est conçu pour fonctionner de -30°C à +70°C, avec une humidité jusqu’à 95% HR sans condensation. L’indice IP21C convient aux locaux intérieurs protégés des projections directes d’eau. Pour des zones exposées, installez-le dans un boîtier approprié. Ces caractéristiques garantissent la fiabilité du module dans une large variété de bâtiments.

Quelles sont ses dimensions et son poids exacts ?

Le VMMIC120 est un mini-module compact. Ses dimensions mini-module sont de 75 x 52 x 30 mm, tandis que ses dimensions (H x L x P) sont 52 x 75 x 28 mm. Son poids est de 180 g. Ce format facilite l’intégration en faux plafonds, goulottes, armoires techniques ou boîtiers d’encastrement adaptés.

Quelle certification et quelle norme couvre le VMMIC120 ?

Le VMMIC120 est certifié EN 54-17. Cette norme européenne porte sur les éléments de protection de ligne et garantit que le module respecte les exigences de sécurité et de performance attendues dans les systèmes d’alarme incendie. Cette conformité facilite l’acceptation réglementaire sur les chantiers soumis aux contrôles.

Comment intégrer correctement les résistances REOL et Rw ?

Placez la résistance de fin de ligne REOL de 27 kΩ à l’extrémité de la ligne surveillée pour détecter les coupures et défauts. Utilisez la résistance d’alarme Rw de 10 kΩ selon le schéma de raccordement pour signaler l’état d’alarme. Respectez scrupuleusement les polarités et les positions indiquées par le fabricant pour une supervision fiable.

Quel est l’intérêt d’une entrée et d’une sortie moniteur adressables ?

L’entrée moniteur permet de surveiller précisément un contact externe, tandis que la sortie moniteur pilote un équipement en conservant la traçabilité des commandes. L’adressage fournit un retour d’état individualisé à la centrale, simplifie le diagnostic et accélère les interventions. Combinées au relais interchangeable, ces fonctions rendent le VMMIC120 particulièrement polyvalent et évolutif.
