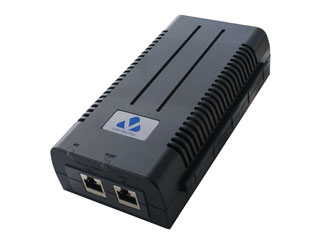

VOR-OS-90-EU Injecteur PoE++ 90W 802.3bt Gigabit 54V EU

VOR-OS-90-EU : alimentez vos caméras et terminaux exigeants en PoE++ 90W, simplement et en toute sécurité

Le VOR-OS-90-EU Injecteur PoE++ 90W 802.3bt Gigabit 54V EU de Veracity (série Outsource) délivre jusqu’à 90 watts sur 4 paires pour alimenter sans compromis vos caméras PTZ, dômes chauffés, points d’accès Wi‑Fi 6/6E et autres équipements IP gourmands. Rétrocompatible 802.3af/at, il s’intègre instantanément entre votre switch et l’appareil, sans configuration. Son boîtier scellé, sans ventilateur, garantit un fonctionnement silencieux et fiable, complété par une détection PoE active et des protections intégrées. Livré avec câble secteur EU 230 VAC, il offre un débit Gigabit transparent et des LED claires pour un diagnostic immédiat.

Puissance PoE++ 90W pour équipements hautes performances

Avec une puissance de sortie maximale de 90 W en 802.3bt et une tension nominale de 54 V DC, le VOR-OS-90-EU fournit l’énergie nécessaire aux caméras PTZ motorisées, aux dômes avec chauffage/dégivrage et aux bornes Wi‑Fi à multiples radios. L’injection sur 4 paires optimise la livraison de courant tout en limitant les pertes. Vous bénéficiez d’une marge confortable pour les pics de consommation, assurant la continuité de service et la stabilité même dans des conditions environnementales exigeantes.

Compatibilité universelle et rétrocompatible 802.3af/at

Conforme IEEE 802.3bt et rétrocompatible 802.3at/af, cet injecteur PoE (midspan) s’adapte à un large éventail d’équipements réseau: caméras IP, interphones, ponts radio, téléphones VoIP et capteurs. Il gère automatiquement la négociation avec l’appareil alimenté et ne fournit de puissance qu’aux équipements compatibles PoE. Le pass‑through 10/100/1000Base‑T préserve vos débits Gigabit, garantissant une vidéo 4K fluide, une voix claire et des transferts rapides, sans remplacer votre infrastructure Ethernet existante.

Installation simple, sûre et diagnostic instantané

Le VOR-OS-90-EU s’installe en quelques secondes grâce à son port données RJ45 (entrée) et son port PoE RJ45 (sortie). La détection active PoE évite toute alimentation intempestive et les protections intégrées contre surtension, surcharge et court‑circuit sécurisent votre réseau. Les LED frontales indiquent l’alimentation secteur et le mode d’injection: vert pour 4 paires, jaune pour 2 paires. Vous visualisez immédiatement l’état, réduisant le temps de dépannage et les déplacements sur site.

Conception robuste, silencieuse et prête au mur

Son boîtier scellé sans ventilateur garantit un fonctionnement silencieux et une excellente fiabilité, même en continu. La fixation murale intégrée simplifie la pose dans les baies, locaux techniques ou zones difficiles d’accès. Avec un large intervalle de température et une humidité admissible jusqu’à 95 % non condensant, l’injecteur résiste aux environnements variés. Certifié CE, FCC, RoHS et autres normes clés, il répond aux standards de sécurité et de compatibilité les plus stricts.

Description technique du VOR-OS-90-EU Injecteur PoE++ 90W 802.3bt Gigabit 54V EU

Le Veracity VOR-OS-90-EU Outsource est un injecteur PoE (midspan) 802.3bt fournissant jusqu’à 90 W de puissance à 54 V DC via une sortie RJ45 PoE et un port RJ45 d’entrée données. Compatible 10/100/1000Base‑T, il assure un pass‑through Gigabit sans gigue. La détection PoE active n’alimente que les équipements conformes, tandis que les protections intégrées contre les surtensions, surcharges et courts‑circuits sécurisent l’ensemble. Les indicateurs LED incluent une LED alimentation AC (verte) et une LED de port signalant l’injection sur 4 paires (vert) ou 2 paires (jaune).

L’alimentation d’entrée universelle 100–240 V AC, 50–60 Hz, avec courant maximal de 1,35 A, s’effectue via un connecteur IEC C14; la version EU est fournie avec un câble secteur 230 VAC. Le boîtier scellé et sans ventilateur inclut une fixation murale intégrée. L’appareil mesure 167 × 89 × 44 mm pour 475 g. Il fonctionne de -10 °C à +40 °C, se stocke de -20 °C à +70 °C, accepte jusqu’à 95 % d’humidité relative (non condensant) et répond aux certifications CE, FCC, RoHS, EN 55032 Class B, EN 55024, VCCI, UL/EN/IEC 60950-1.

Autres informations importantes

• Marque / Modèle : Veracity Outsource VOR-OS-90-EU
• Type d’appareil : Injecteur PoE (midspan)
• Norme PoE : IEEE 802.3bt (rétrocompatible IEEE 802.3at / IEEE 802.3af)
• Puissance de sortie maximale : 90 W
• Tension de sortie nominale : 54 V DC
• Tension d’entrée : 100–240 V AC, 50–60 Hz
• Courant d’entrée maximal : 1,35 A
• Ports Ethernet : 1 port PoE (RJ45 sortie) + 1 port données (RJ45 entrée)
• Compatibilité réseau : 10/100/1000Base‑T (Gigabit)
• Affectation des paires PoE : -ve sur paires 1/2 et 7/8 ; +ve sur paires 3/6 et 4/5
• Détection PoE : Détection active, alimentation uniquement des équipements compatibles
• Protections : Protection intégrée contre les surtensions/surcharges et court-circuit
• Indicateurs lumineux : LED alimentation AC (vert) ; LED port (vert = alimentation sur 4 paires, jaune = alimentation sur 2 paires)
• Connecteur d’alimentation : IEC C14 (version fournie avec câble secteur EU 230 VAC)
• Montage : Fixation murale intégrée, boîtier scellé et sans ventilateur
• Dimensions (L × P × H) : 167 × 89 × 44 mm
• Poids : 475 g
• Température de fonctionnement : -10 °C à +40 °C
• Température de stockage : -20 °C à +70 °C
• Humidité relative maximale : 95 % non condensant
• Conformités et certifications : CE, FCC, RoHS, EN 55032 Class B, EN 55024, VCCI, UL/EN/IEC 60950-1
• Livraison : fourni avec câble d’alimentation EU 230 VAC

FAQ

Le VOR-OS-90-EU est-il compatible avec mes anciennes caméras PoE 802.3af/at ?

Oui. Bien qu’il soit un injecteur PoE++ 802.3bt jusqu’à 90 W, le VOR-OS-90-EU est rétrocompatible avec les normes IEEE 802.3at (PoE+) et IEEE 802.3af (PoE). Grâce à sa détection active, il n’alimente que les dispositifs conformes et négocie automatiquement la puissance nécessaire, évitant toute surcharge et assurant un fonctionnement fiable avec les caméras et terminaux plus anciens.

Quelle est la signification des LED sur la face avant de l’injecteur ?

Une LED verte indique la présence de l’alimentation secteur AC. La LED de port signale le mode d’injection: vert lorsque l’alimentation est fournie sur 4 paires (mode PoE++ 802.3bt) et jaune lorsque l’alimentation se fait sur 2 paires. Ces indicateurs visuels facilitent le diagnostic instantané de l’état d’alimentation et aident à valider la négociation avec l’équipement connecté.

Le produit est-il fourni avec un câble secteur adapté à l’Europe ?

Oui. Le VOR-OS-90-EU dispose d’un connecteur d’alimentation IEC C14 et la version EU est livrée avec un câble secteur 230 VAC pour l’Europe. Vous pouvez ainsi le brancher immédiatement sur une prise standard européenne. L’alimentation d’entrée accepte de toute façon 100–240 V AC, 50–60 Hz, ce qui facilite les déploiements internationaux et la logistique multi-sites.

Quelles protections intégrées assurent la sécurité de mon installation ?

L’injecteur intègre des protections contre les surtensions, les surcharges et les courts‑circuits pour protéger simultanément l’injecteur, le câblage et l’équipement alimenté. En complément, la détection PoE active empêche toute alimentation d’un dispositif non compatible. Cette combinaison réduit fortement les risques de panne, améliore la sécurité électrique et prolonge la durée de vie des équipements reliés.

Cet injecteur prend‑il en charge le débit Gigabit pour la vidéo 4K ?

Oui. Le VOR-OS-90-EU est pleinement compatible 10/100/1000Base‑T (Gigabit). Il offre un pass‑through de données transparent entre le port d’entrée RJ45 et le port de sortie PoE RJ45. Vous bénéficiez ainsi d’un débit suffisant pour des flux vidéo 4K/8MP, des applications temps réel et des transferts de fichiers importants, sans compromis sur la performance réseau.

Puis-je l’installer dans un local technique chaud ou humide ?

Le boîtier scellé, sans ventilateur, est conçu pour une grande robustesse. L’appareil fonctionne de -10 °C à +40 °C et se stocke de -20 °C à +70 °C. Il tolère jusqu’à 95 % d’humidité relative non condensante. Respectez ces limites et prévoyez une ventilation générale du local pour garantir la stabilité thermique, surtout en charge élevée et en environnement confiné.

L’injecteur est-il adapté aux installations murales ou en baie ?

Oui. Le VOR-OS-90-EU intègre une fixation murale, idéale pour une pose nette dans les locaux techniques, à proximité des caméras ou au plus près du câblage. Ses dimensions compactes (167 × 89 × 44 mm) et son poids de 475 g facilitent l’intégration en baie ou sur goulotte. L’absence de ventilateur élimine le bruit et les opérations de maintenance liées à la poussière.

Quelle est l’affectation des paires PoE et pourquoi est-ce important ?

L’affectation est la suivante: polarité négative sur les paires 1/2 et 7/8, polarité positive sur 3/6 et 4/5. Cette distribution conforme aux exigences 802.3bt garantit une alimentation stable, optimise la dissipation et assure l’interopérabilité avec les équipements PoE++ modernes. Elle contribue aussi à limiter les pertes sur la longueur du câble lorsque de fortes puissances sont nécessaires.

Quelles normes et certifications le VOR-OS-90-EU respecte-t-il ?

Le VOR-OS-90-EU répond aux standards de sécurité et de compatibilité internationaux: CE, FCC, RoHS, EN 55032 Class B, EN 55024, VCCI, UL/EN/IEC 60950‑1. Cette conformité facilite les déploiements dans des environnements professionnels soumis à des exigences réglementaires strictes, tout en garantissant des niveaux d’émissions électromagnétiques et d’immunité adaptés aux installations IT et de sûreté.

Quels équipements typiques puis-je alimenter avec 90 W à 54 V ?

Les 90 W à 54 V conviennent aux caméras PTZ motorisées, dômes avec chauffage, projecteurs IR puissants, bornes Wi‑Fi 6/6E haut de gamme, ponts radio extérieurs et interphones vidéo avancés. La marge de puissance absorbe les pics de consommation dus au mouvement PTZ, au dégivrage ou aux radios multiples, tout en assurant une disponibilité maximale et une performance réseau Gigabit.
